关于io的8种模式，大佬们都是如何理解的？我的理解如下，对不对呢

duro***

1. 输入
1.1 悬浮输入，就是内部不接上下拉，经过施密特的输入。
1.2 模拟输入，就是内部不接上下拉，不经过施密特的输入。
1.3 悬浮输入，就是内部接上拉，经过施密特的输入。
1.4 悬浮输入，就是内部接下拉，经过施密特的输入。


2.输出

2.1推挽，       类似于要么上拉，要么下拉？
2.2复用推挽， 类似于不接上下拉，由外部决定

2.3开漏，       类似于接下拉，为低，不接下拉，由外部决定
2.4复用开漏， 由外部决定。那么这里似乎有个问题，它和复用推挽又有什么差别？


其实对于输出，还是不太理解。希望有大佬能准确无误的描述一下自身的理解。

晓***

你的理解完全是建立在猜测的基础上，建议看看官方手册11.3章节的具体介绍。

duro***

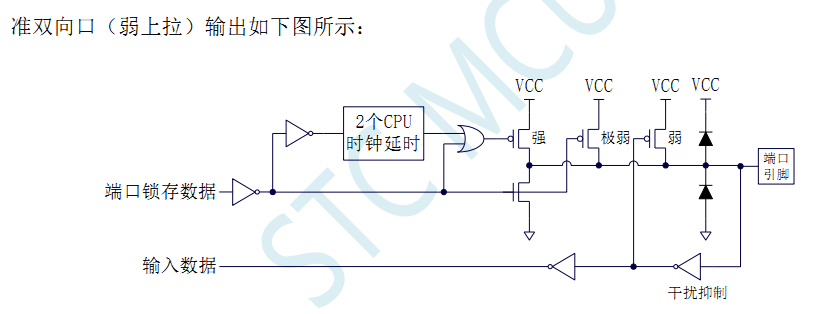

各位看官，楼上图中：
1.三角形顶端带圆圈    是非门。
2.月牙                       是或门。
3.顶端带圆圈的mos    是pMOS.
4.顶端不带圆圈的mos 是nMOS.
5.合起来又是个啥？

_奶***

你这有点儿学混了把，，stm32里面倒是见过八种IO工作模式。。复用开漏啥啥的，，都是STM32手册里的说法。。

duro***

_奶*** 发表于 2024-5-7 10:57
你这有点儿学混了把，，stm32里面倒是见过八种IO工作模式。。复用开漏啥啥的，，都是STM32手册里的说法。。 ...

我不懂啊，我就是网上看的，不太理解。stc里应该是4种吧。

jw***

stc就4种。stm32是8种

duro***

jwd 发表于 2024-5-7 13:17
stc就4种。stm32是8种

好的

12***

jw*** 发表于 2024-5-7 13:17
stc就4种。stm32是8种

早期STC89，STC90没有PxMx寄存器的只有1种模式。
P0口要上拉电阻，驱动数码管什么的都要三极管。

jw***

12*** 发表于 2024-5-7 22:33
早期STC89，STC90没有PxMx寄存器的只有1种模式。
P0口要上拉电阻，驱动数码管什么的都要三极管。 ...

那就是和89s51差不多

小***

仔细看看官方数据手册就明白了
