以前洞洞板焊的单片机控制板

zhang*** · 发表于 2024-5-3 17:16:56

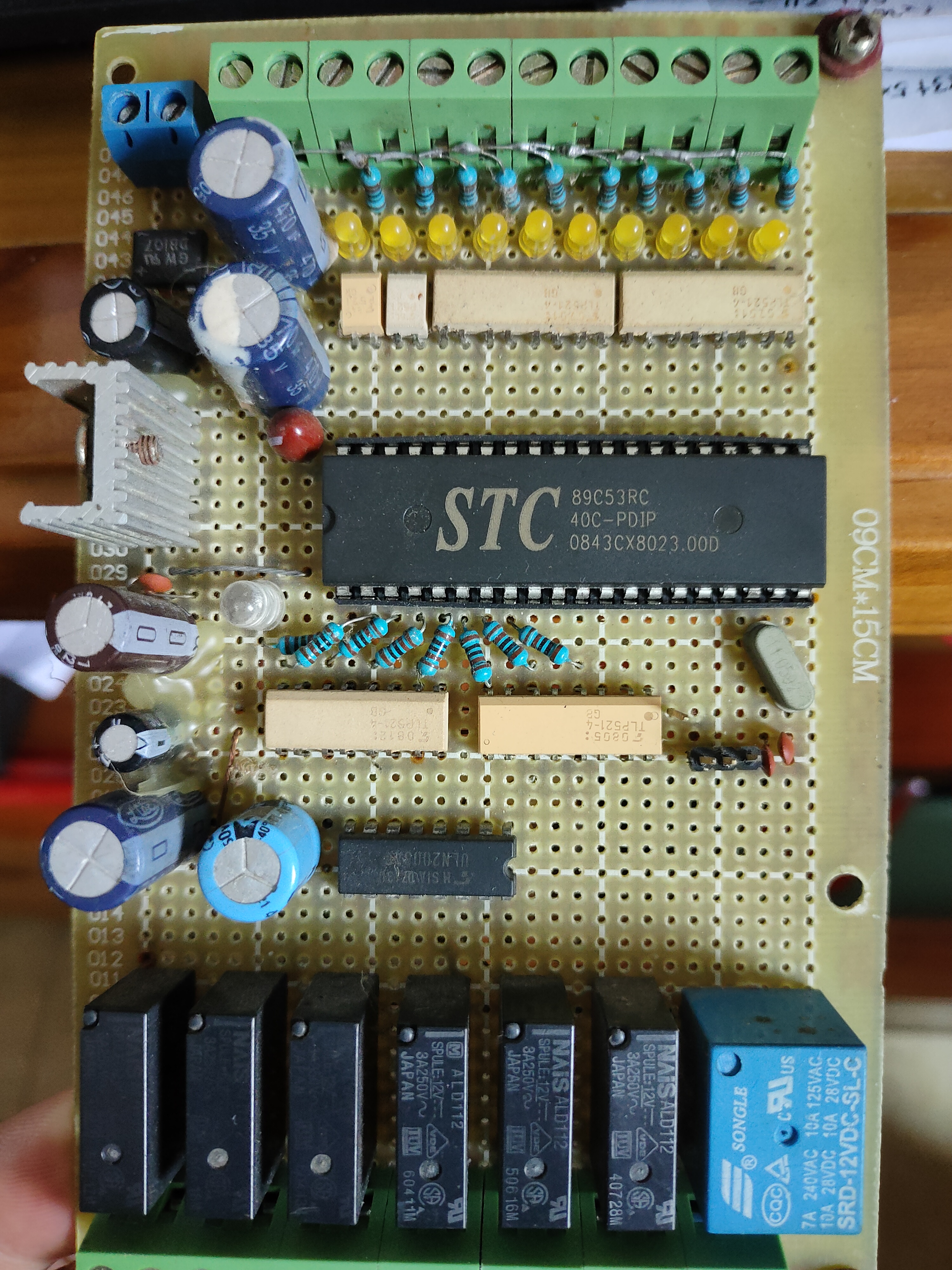

以前洞洞板焊的单片机控制板，使用STC单片机制作，输入输出通过光耦隔离。

嵌入*** · 发表于 2024-5-3 18:24:43

这个输入输出光耦隔离是什么意思我不是很懂硬件。输入多少v ，控制的继电器吧？

xiangz*** · 发表于 2024-5-3 19:43:04

嵌入*** 发表于 2024-5-3 18:24
这个输入输出光耦隔离是什么意思我不是很懂硬件。输入多少v ，控制的继电器吧？ ...

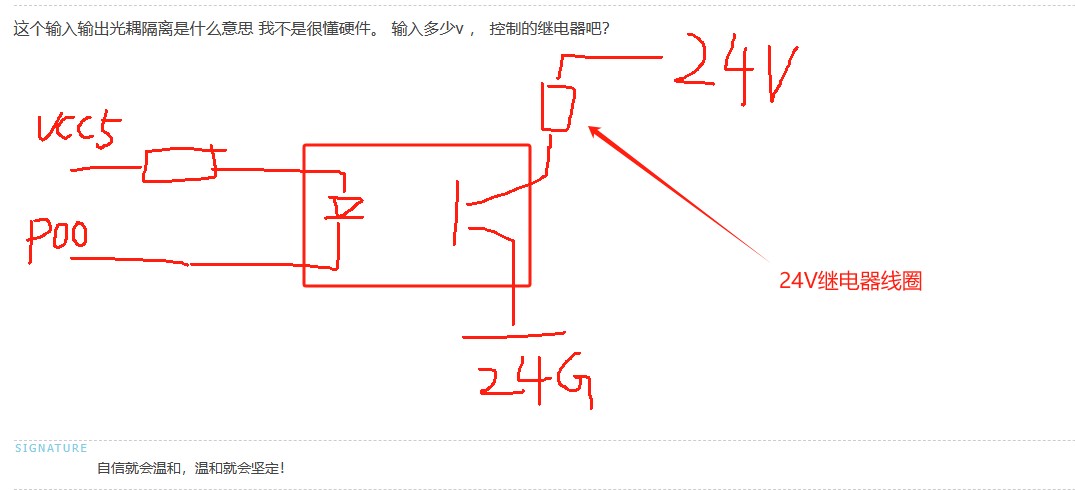

光耦可以让你用单片机5V的信号,来控制24V的继电器.

xiangz*** · 发表于 2024-5-3 19:43:59

手工不赖..居然能飞这么多线

jw*** · 发表于 2024-5-3 20:35:58

这种电源芯片不隔离，加光耦作用不太大吧

so*** · 发表于 2024-5-3 21:57:08

感觉洞洞板玩玩还可以真正使用还是PCB好

晓*** · 发表于 2024-5-3 22:38:39

jw*** 发表于 2024-5-3 20:35
这种电源芯片不隔离，加光耦作用不太大吧

正因为电源没隔离，输入信号才需要光耦隔离，输入信号和电源应该是不共地的。

jw*** · 发表于 2024-5-4 08:30:46

晓*** 发表于 2024-5-3 22:38
正因为电源没隔离，输入信号才需要光耦隔离，输入信号和电源应该是不共地的。 ...

输入到有可能不用共地，但是输出隔离不了

晓*** · 发表于 2024-5-4 11:24:26

本帖最后由晓飛飛于 2024-5-4 11:30 编辑

jw*** 发表于 2024-5-4 08:30
输入到有可能不用共地，但是输出隔离不了

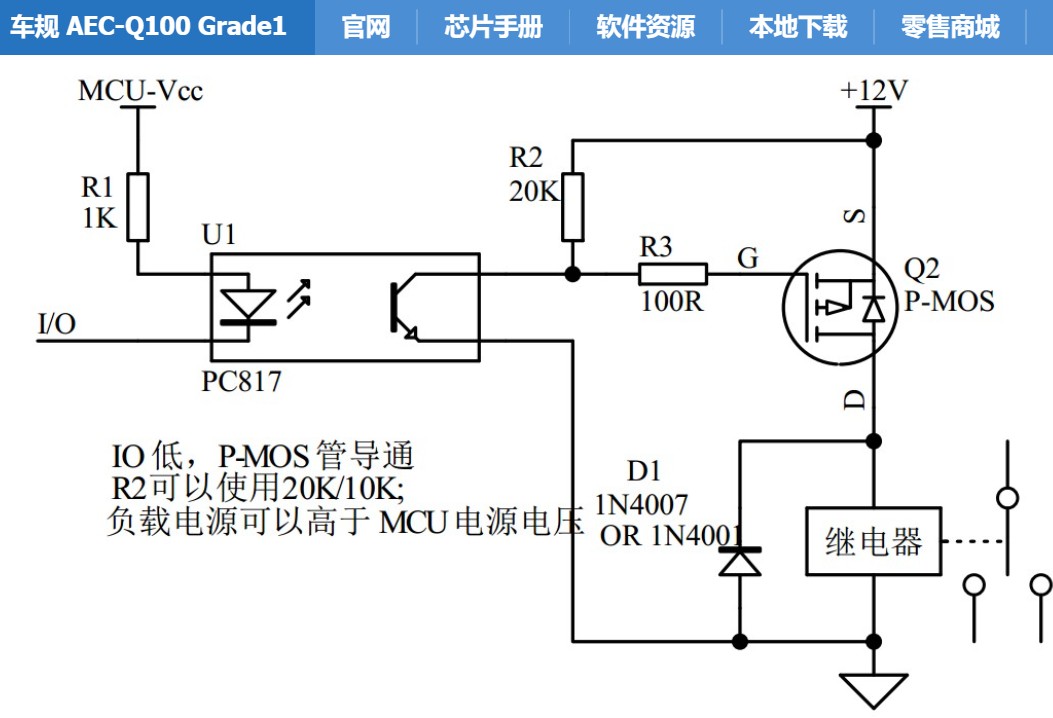

驱动继电器ULN2003有可能是用光耦做了个反相器，因为单片机的IO输出高电平比较弱，不能直接驱动ULN2003，最后一级输出是继电器隔离的，
