分享32G12K128单片机做的PLC,只可以用C语言开发,包括立创PCB,还有源代码更新

qepu***

由于感觉开发版总是在实验阶段, 所以想搞个PLC的功能。
具体功能是6DI 6DO 2AI 2AO  2PWM  2干接点输入。
RS485通讯, 反正32个脚都用上了。

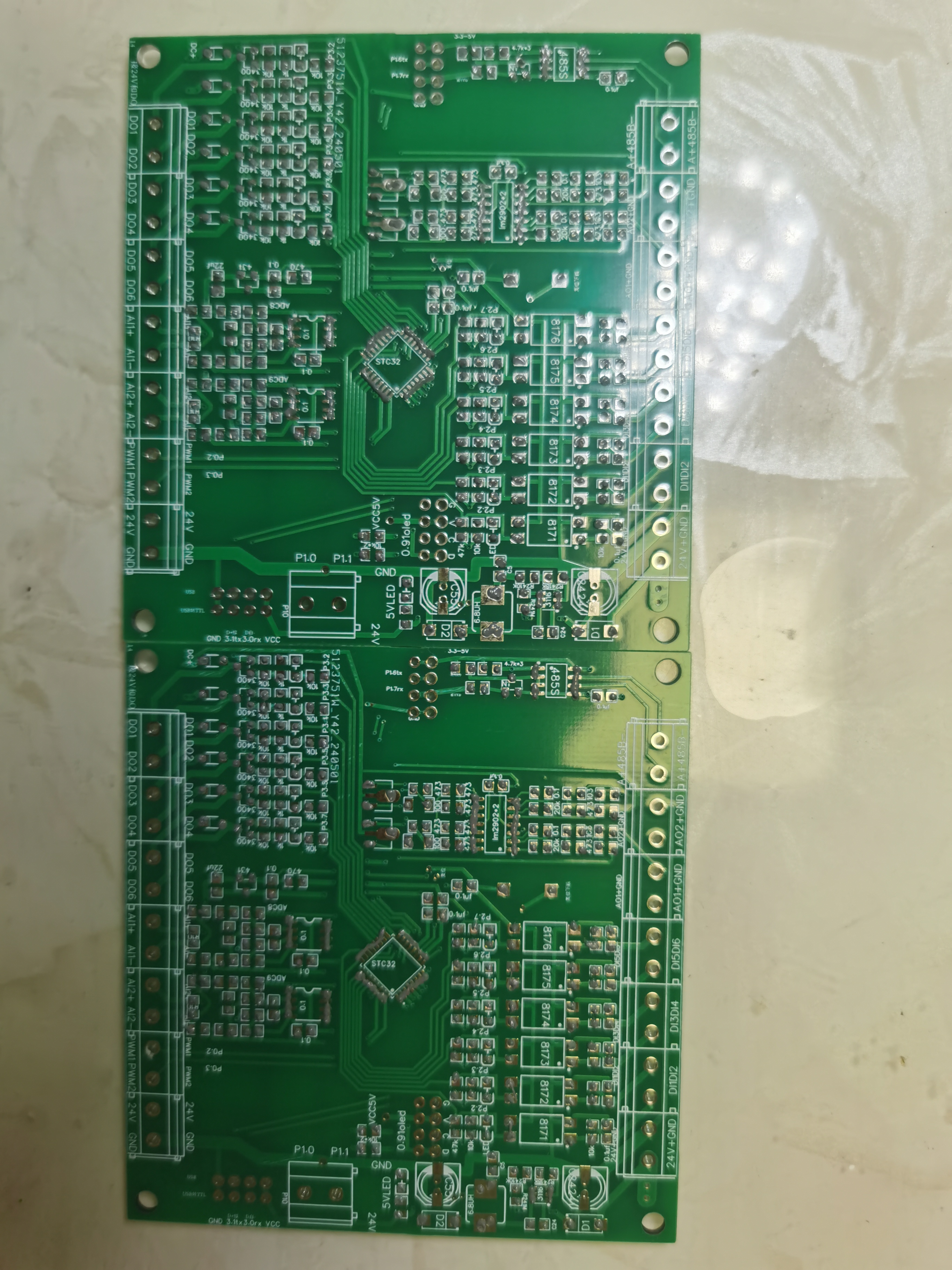

先看第14版图



PCB_13 usb8h8k64PCB_stc32g51plc-op07_2024-05-01.rar (317.18 KB, 下载次数: 441)

2024-5-1 18:26 上传

点击文件名下载附件
PCB源码lceda

PCB源代码发出

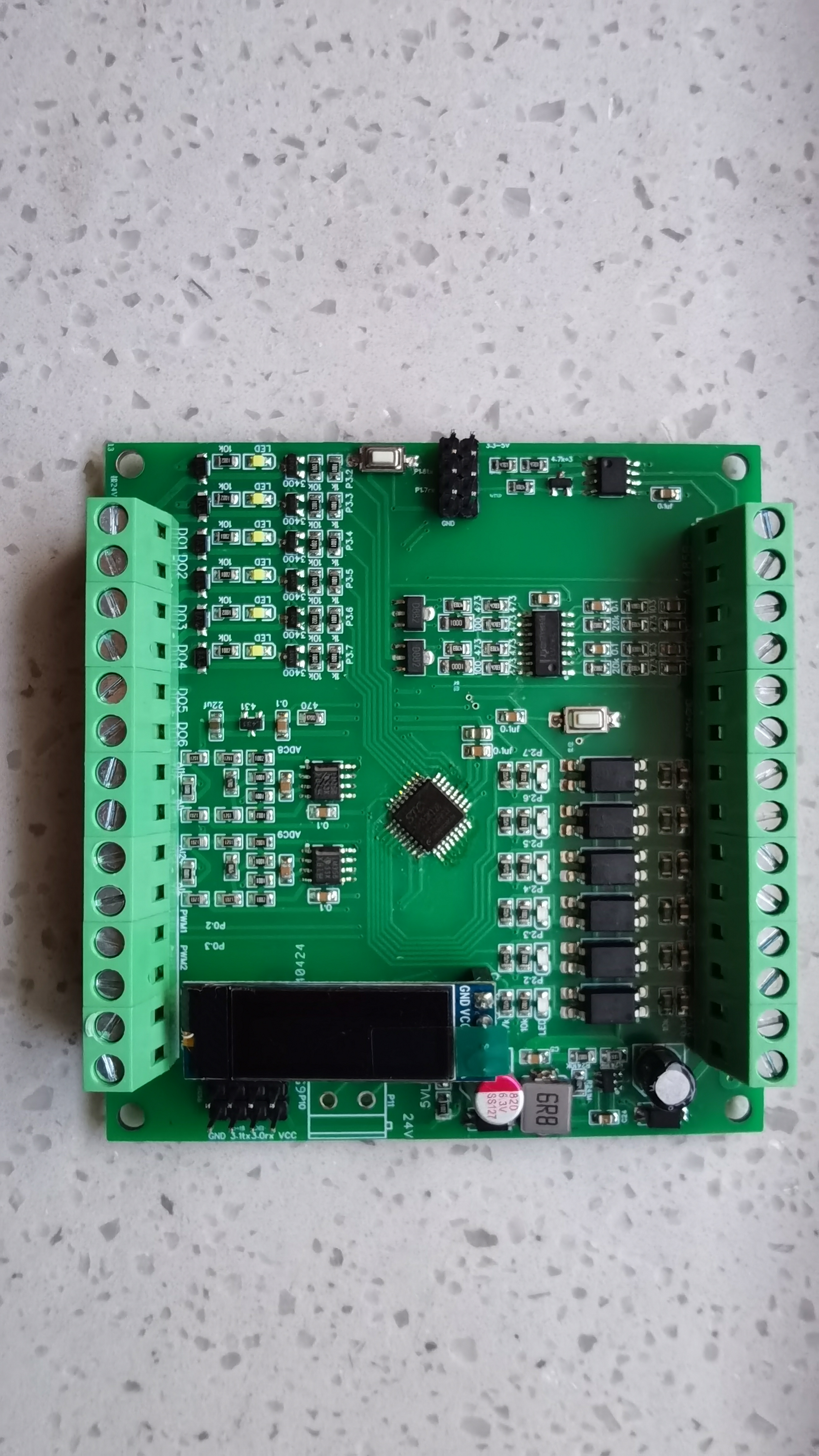

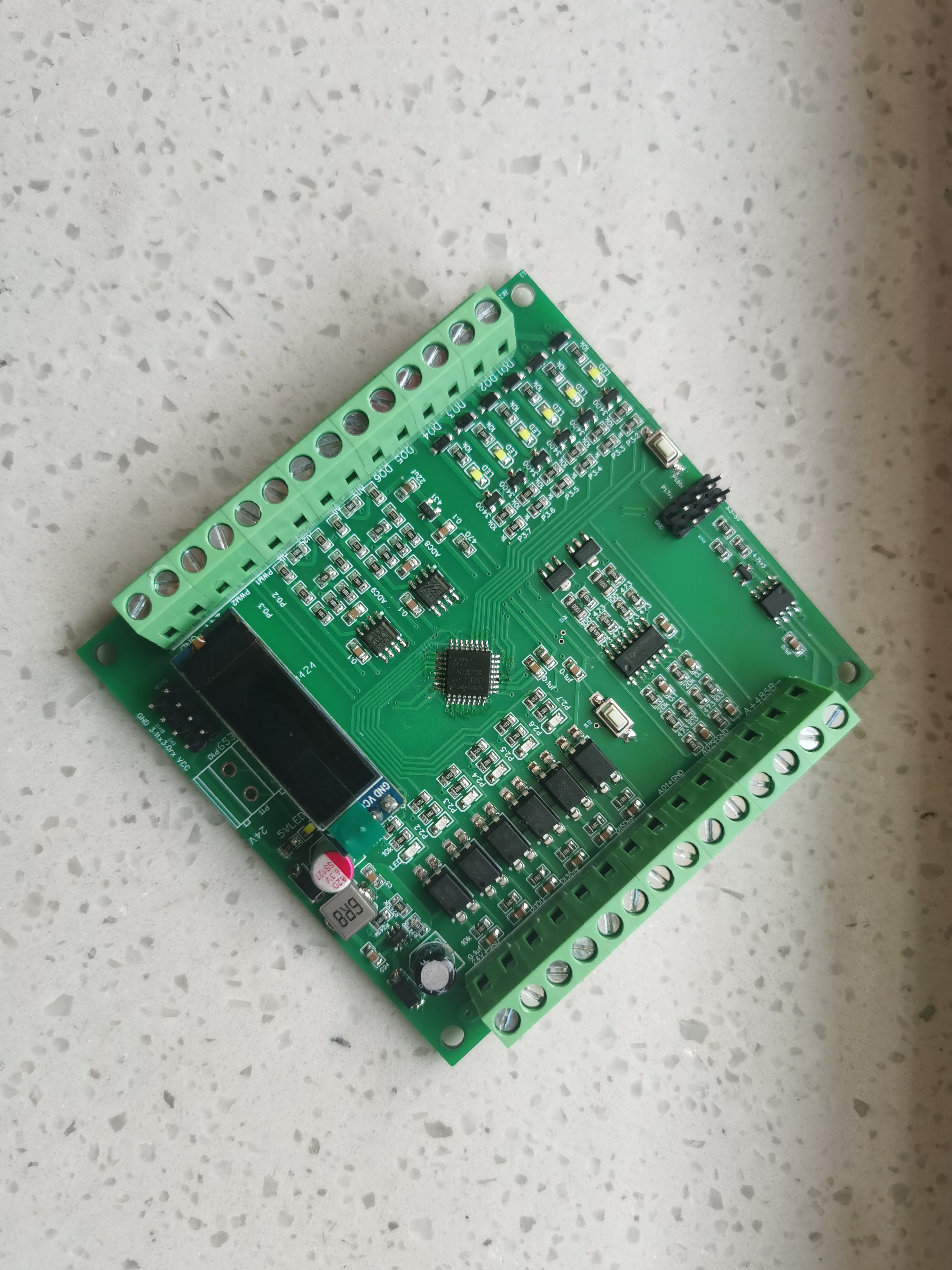

今天在传上更多的图片。

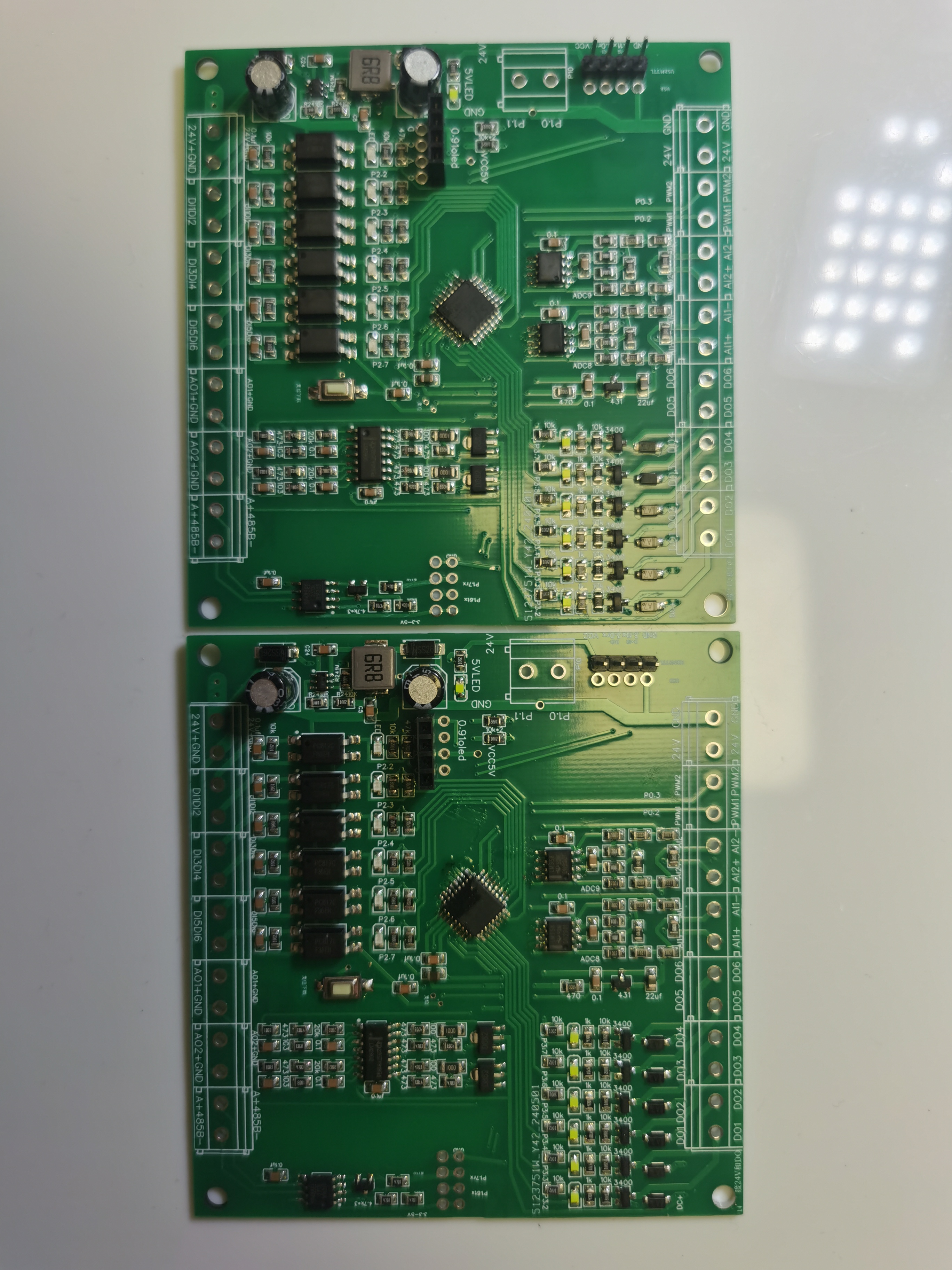

这个是元器件的制作过程。
目前用STC32G12K128单片机。
可以显示OLED成功。
烧录简单化一键烧录成功。
DI输入为PNP高电平输入可以接收高电平输入
单片机用下降沿触发外验证官网说的128暂时不要用的沿触发已经可以用了。
===要加中断号补丁。
延时开关功能模块成功。
下降沿触发和计数器功能模块成功。
驱动DC12-24V继电器测试成功。
下一步检测AI以及AO输出整理
程序正在整理，后期准备开源。

qepu***

功能一：P27==0  翻转P37         P37=~P37;
功能二：P22==0 条件满足达到时间触发 1秒
功能三：P23 计数PNP触发5次后翻转电平
功能四：P24 测转速
功能：AO输出，已经测试可以使用两路
         PWM5 AO2
         PWM6 AO1
         输出4-20ma  总空占比43200   26900  20mA   40000  4mA 可以设置到28mA 左右 负载400欧姆



BUG发现：输出点用手有时会误触发。
（分析：因为用的是沿触发，现在感觉触发是乱的，用手触摸会触发这是不需要的。需要改进）
解决方法是沿触发的中断几年加上1个_nop()延时然后再进行一次判断确认就可以了。
已经验真这个方法可以解决问题。

qepu***

现在开源程序文件。
软件和硬件的程序都开源了。
功能强大。可以用做多功能的PLC 具体的不再说了。
你们研究吧。我太累了。以后不可以天天10几个小时了。
希望对以后的来人有意义。如果实没有意义那我也没有办法了。
plc5120240501.rar (147.96 KB, 下载次数: 574)

2024-5-7 22:00 上传

点击文件名下载附件

说一下现在的更新情况。
在这一个基础上。把运放改成了。op07c目的是为了让精度更高一点。  4-20ma输出改成了2902做运放。
做了和他配套的模拟量输出4ao扩展模块。
做了和他配套的模拟量输入4ai扩展模块。
今天。6月20日开始做8di8do扩展模块。
