stc8h的pwm1n怎么也输出不了波形,解决了

[复制链接]
  • 打卡等级:以坛为家II
  • 打卡总天数:455
  • 最近打卡:2025-06-10 13:10:51
已绑定手机

236

主题

340

回帖

1698

积分

金牌会员

积分
1698
发表于 2024-4-25 21:34:47 | 显示全部楼层 |阅读模式
本帖最后由 QQ624353765 于 2024-4-26 10:12 编辑

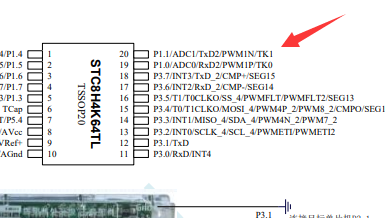

我想要P11脚输出pwm

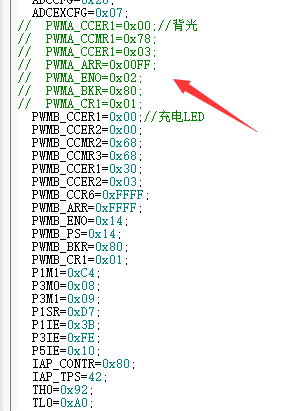

经过两天的调试死活输出不了波形,帮忙看下到底哪配置的不对
回复

使用道具 举报 送花

  • 打卡等级:常住居民III
  • 打卡总天数:158
  • 最近打卡:2025-08-23 11:06:14

76

主题

6636

回帖

1万

积分

超级版主

积分
13863
发表于 2024-4-25 21:43:10 | 显示全部楼层
参考下面的程序,自己切换一下输出口。

STC8H系列-高级PWM范例程序下载,2024/1/3 更新
https://www.stcaimcu.com/forum.php?mod=viewthread&tid=1779
回复

使用道具 举报 送花

  • 打卡等级:以坛为家II
  • 打卡总天数:455
  • 最近打卡:2025-06-10 13:10:51
已绑定手机

236

主题

340

回帖

1698

积分

金牌会员

积分
1698
发表于 2024-4-26 06:38:36 | 显示全部楼层
梁*** 发表于 2024-4-25 21:43
参考下面的程序,自己切换一下输出口。

STC8H系列-高级PWM范例程序下载,2024/1/3 更新

我就是抄的例程
回复

使用道具 举报 送花

  • 打卡等级:以坛为家II
  • 打卡总天数:483
  • 最近打卡:2025-08-23 08:30:32
已绑定手机

5

主题

50

回帖

1559

积分

金牌会员

积分
1559
发表于 2024-4-26 09:10:37 | 显示全部楼层
手册上看P1.0和 P1.1应该只能作为PWMA输出的引脚使用,看PWMB_PS引脚的配置就知道了和P1.0和P1.1对不上,另外还要注意PWMB_CCER1 和 PWMB_CCER2中的通道选择

点评

PWMB的输出不在P1.0 P1.1,那是PWMA的输出。  详情 回复 发表于 2024-4-26 10:37
回复

使用道具 举报 送花

  • 打卡等级:以坛为家II
  • 打卡总天数:498
  • 最近打卡:2025-08-23 08:57:24
已绑定手机

45

主题

2172

回帖

7590

积分

论坛元老

积分
7590
发表于 2024-4-26 10:04:45 | 显示全部楼层
对照例子看看PWM1相关的寄存器是否都设置了,从你的截图里面至少没看到PWMA_CCR1H/PWMA_CCR1L(占空比)寄存器的设置。
回复

使用道具 举报 送花

  • 打卡等级:常住居民III
  • 打卡总天数:158
  • 最近打卡:2025-08-23 11:06:14

76

主题

6636

回帖

1万

积分

超级版主

积分
13863
发表于 2024-4-26 10:37:13 | 显示全部楼层
遥指*** 发表于 2024-4-26 09:10
手册上看P1.0和 P1.1应该只能作为PWMA输出的引脚使用,看PWMB_PS引脚的配置就知道了和P1.0和P1.1对不上,另 ...

PWMB的输出不在P1.0 P1.1,那是PWMA的输出。
回复
