STC单片机端口保护，用哪些元件好？

cjt*** · 发表于 2024-4-25 18:54:09

为了保护STC单片机端口输入电压过高损坏芯片，要在io端并上一个保护元件，究竟用哪些性能好，请推荐几种。

晓*** · 发表于 2024-4-25 19:30:24

本帖最后由晓飛飛于 2024-4-25 23:28 编辑

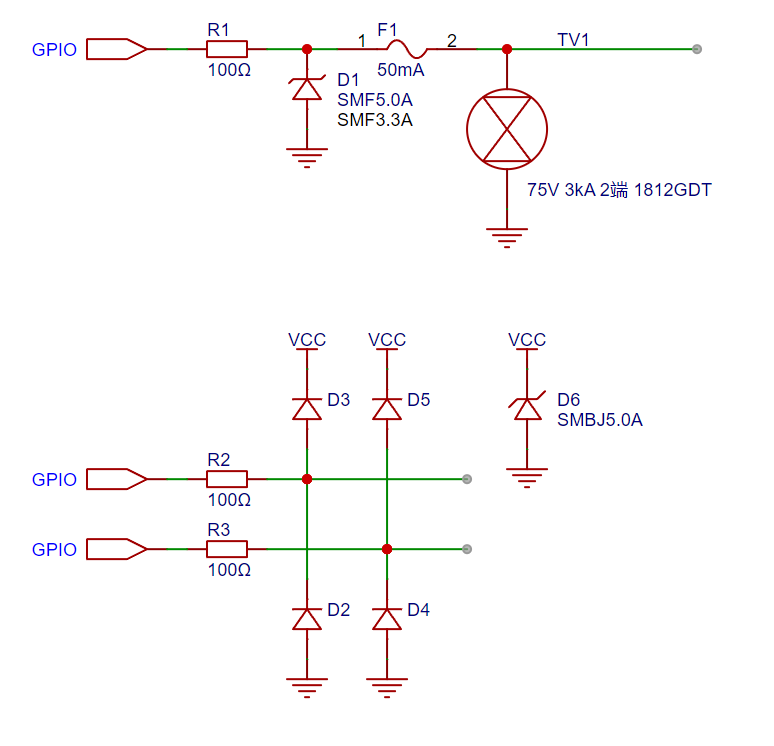

看防护等级和要求吧，可以参考如下设计，如果电磁环境特别恶劣的场合，建议上多重防护措施，如果防护解决不了问题最好增加信号隔离措施。

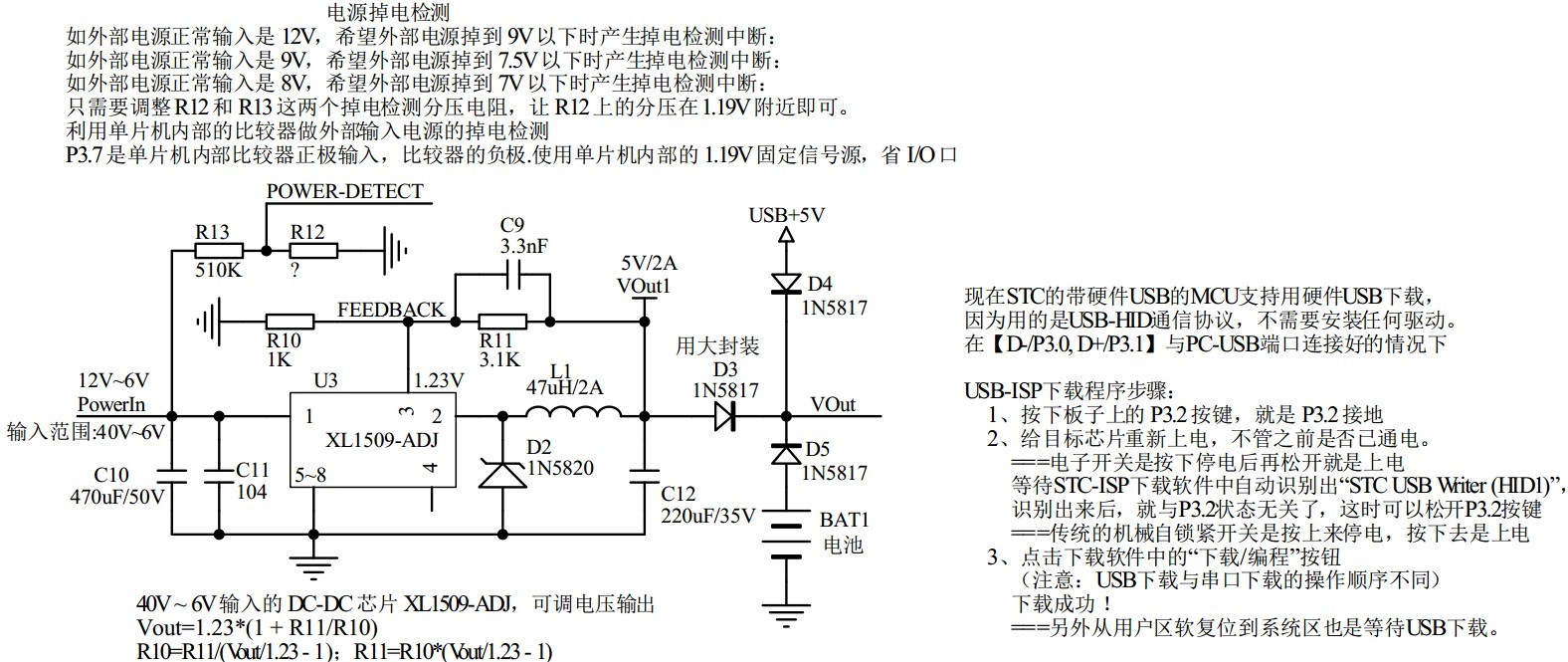

神*** · 发表于 2024-4-25 19:49:09

jw*** · 发表于 2024-4-25 20:36:33

光耦隔离

cjt*** · 发表于 2024-4-25 20:56:46

ADC取样怎么隔离？

神*** · 发表于 2024-4-25 21:31:39

神*** · 发表于 2024-4-25 21:32:45

认真学习下，实打实的低成本保护，看懂的不多

cjt*** · 发表于 2024-4-26 08:16:44

神*** 发表于 2024-4-25 21:31

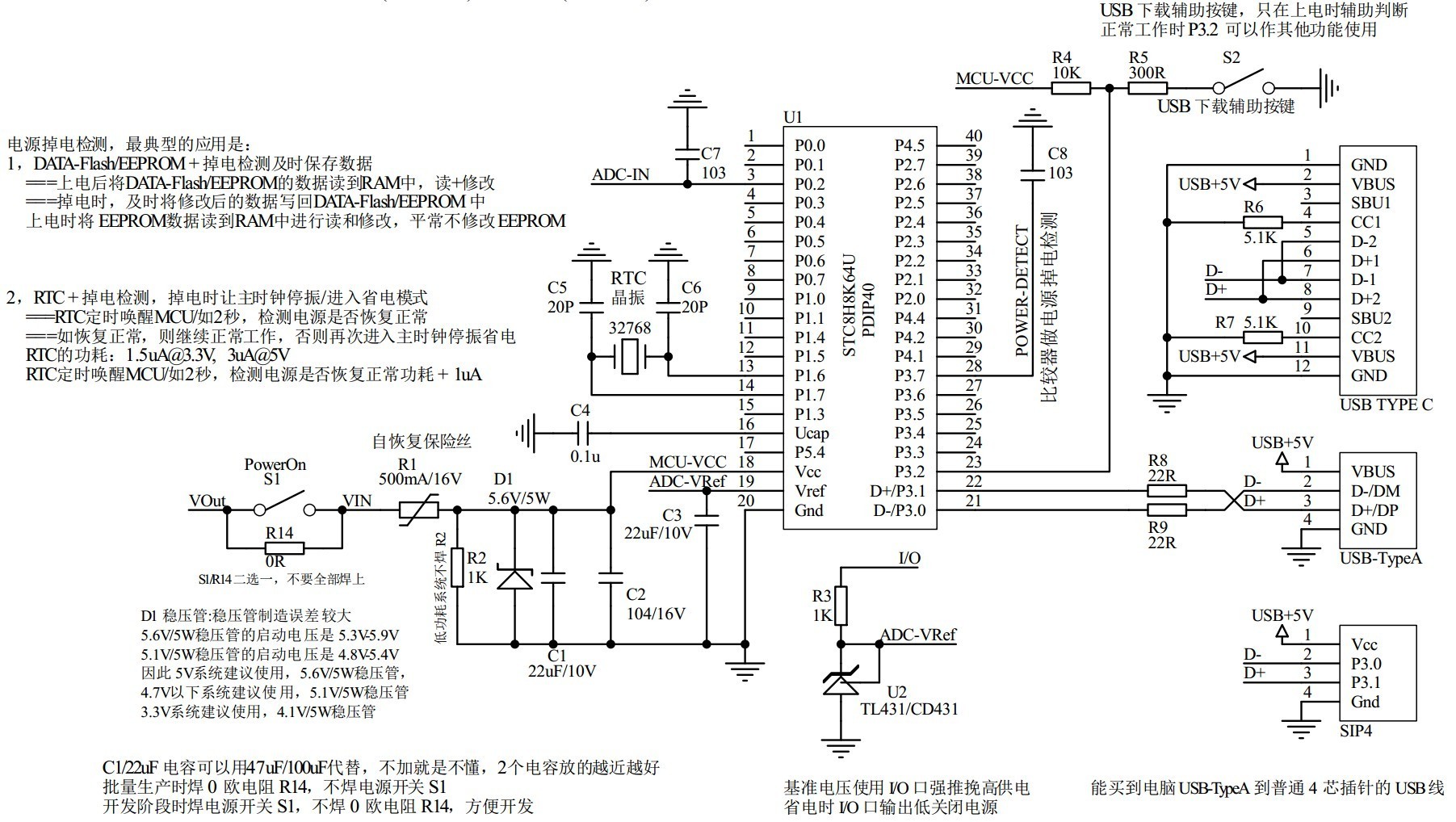

图中R1(500mA16V)是什么电阻？“保险丝电阻”吗？

神*** · 发表于 2024-4-26 08:29:19

李*** · 发表于 2024-4-26 14:59:47

加光耦呗，最简单的了
