STC32屠龙刀烫手

[复制链接]
Can***
  • 打卡等级：初来乍到
  • 打卡总天数：2
  • 最近打卡：2024-04-25 21:54:44

1

主题

1

回帖

25

积分

新手上路

积分
25
发表于 2024-4-23 19:37:08 | 显示全部楼层 |阅读模式
本帖最后由 Canyin 于 2024-4-24 00:29 编辑

STC32屠龙刀3.2的板子，就接电脑的USB非常烫手，一会之后电源指示灯就熄灭了。求解答

就接过usb，下午刚到的。就usb-hid下载了两次，后面就不行了。后面又发现接在芯片VCC的电容c16和c21（还是c22）这两个电容特别烫手。我接3.3v也很烫，
回复

使用道具 举报 送花
神***
  • 打卡等级：常住居民III
  • 打卡总天数：112
  • 最近打卡：2025-06-29 00:35:48

741

主题

1万

回帖

1万

积分

管理员

积分
17207
发表于 2024-4-23 20:37:13 | 显示全部楼层

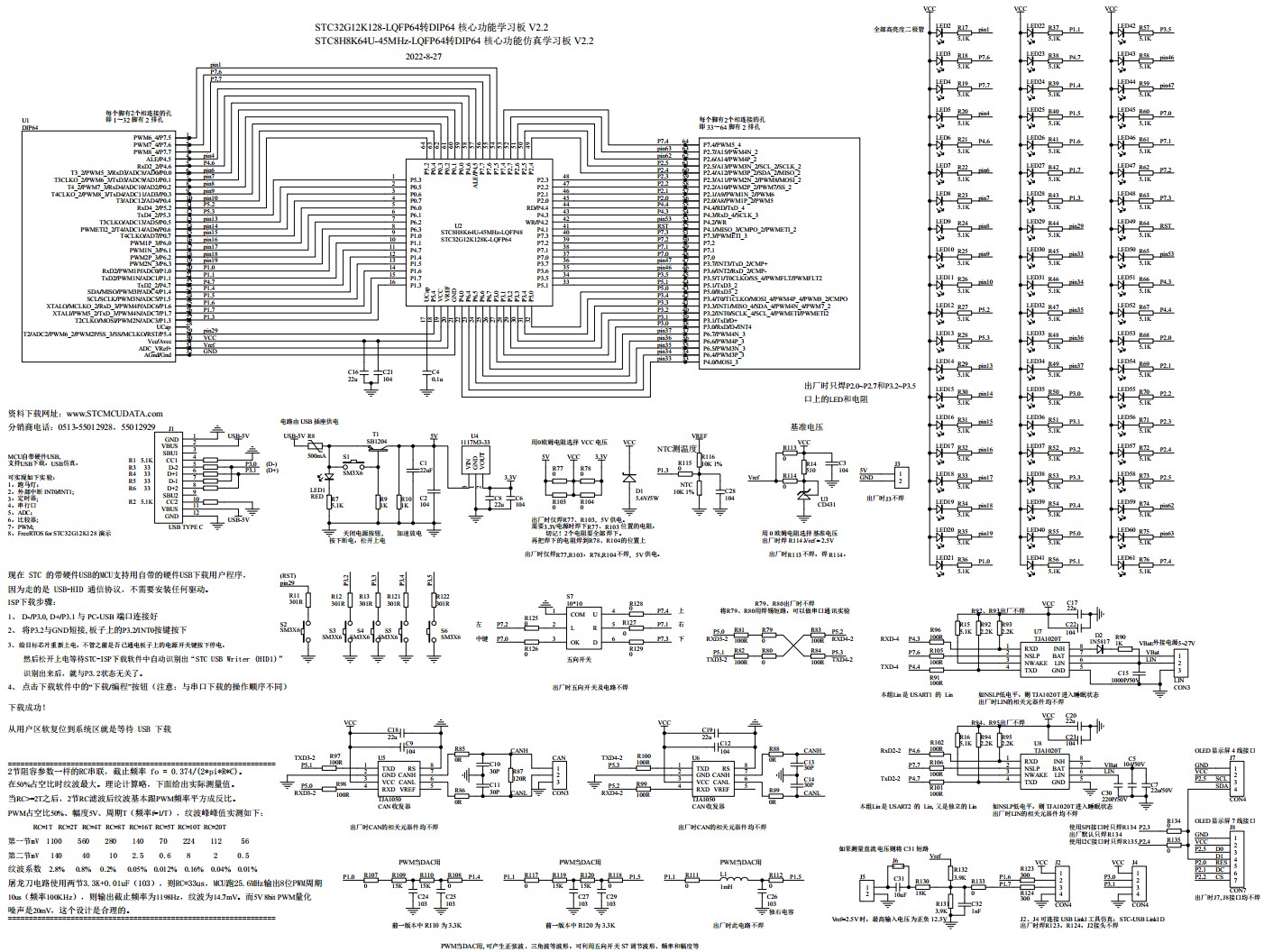

对照原理图用 示波器/万用表 排查下

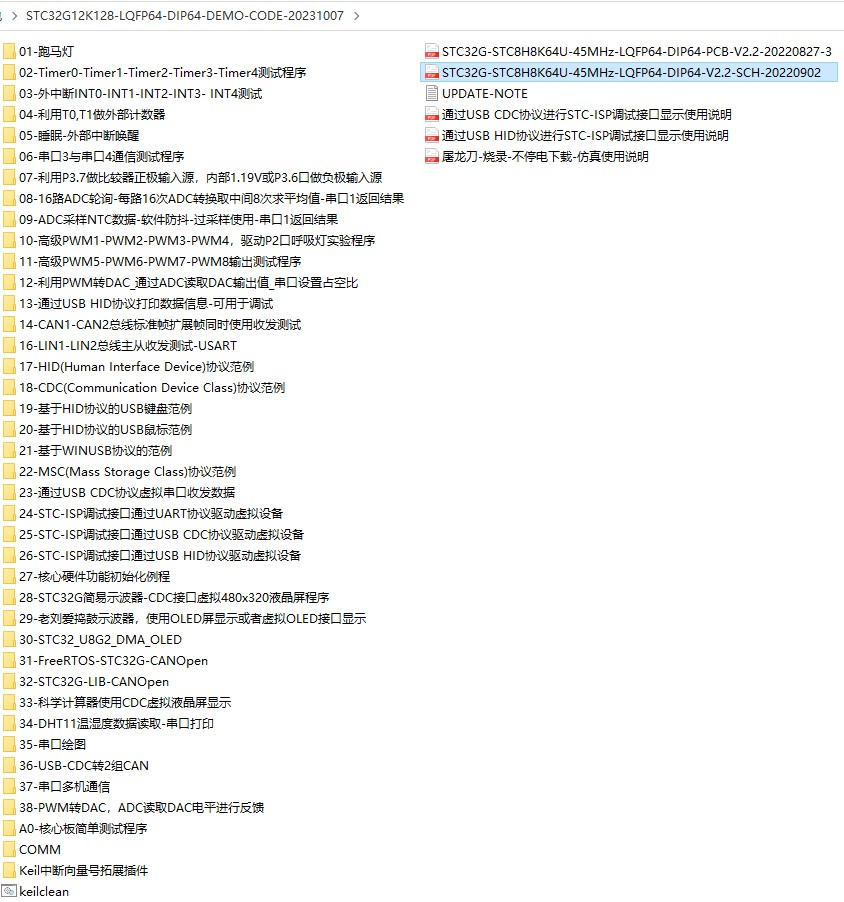

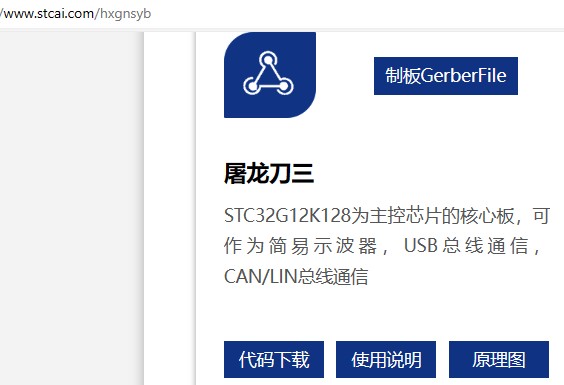

深圳国芯人工智能有限公司-核心功能实验板 (stcai.com)

回复 支持 反对

使用道具 举报 送花
jw***
  • 打卡等级：以坛为家II
  • 打卡总天数：577
  • 最近打卡：2025-06-29 10:04:32
已绑定手机

50

主题

1821

回帖

3192

积分

论坛元老

积分
3192
发表于 2024-4-23 21:00:30 | 显示全部楼层
有短路的了吧
回复 支持 反对

使用道具 举报 送花
xiangz***
  • 打卡等级：以坛为家I
  • 打卡总天数：351
  • 最近打卡：2025-06-29 00:53:31
已绑定手机

14

主题

600

回帖

2267

积分

荣誉版主

积分
2267
发表于 2024-4-23 21:41:46 | 显示全部楼层
武断的认为:如果板子接过什么东西,
目前没有接什么别的东西,那制定是CPU废了.
微数控非标自动化
STC8C单轴控制器
回复 支持 反对

使用道具 举报 送花
晓***
  • 打卡等级：以坛为家II
  • 打卡总天数：472
  • 最近打卡：2025-06-29 12:06:24
已绑定手机

38

主题

2244

回帖

2779

积分

荣誉版主

积分
2779
发表于 2024-4-23 23:55:28 | 显示全部楼层
先换一条数据线试试
睁开眼睛做场梦~~~
回复 支持 反对

使用道具 举报 送花
Can***
  • 打卡等级：初来乍到
  • 打卡总天数：2
  • 最近打卡：2024-04-25 21:54:44

1

主题

1

回帖

25

积分

新手上路

积分
25
发表于 2024-4-24 00:02:32 来自手机 | 显示全部楼层

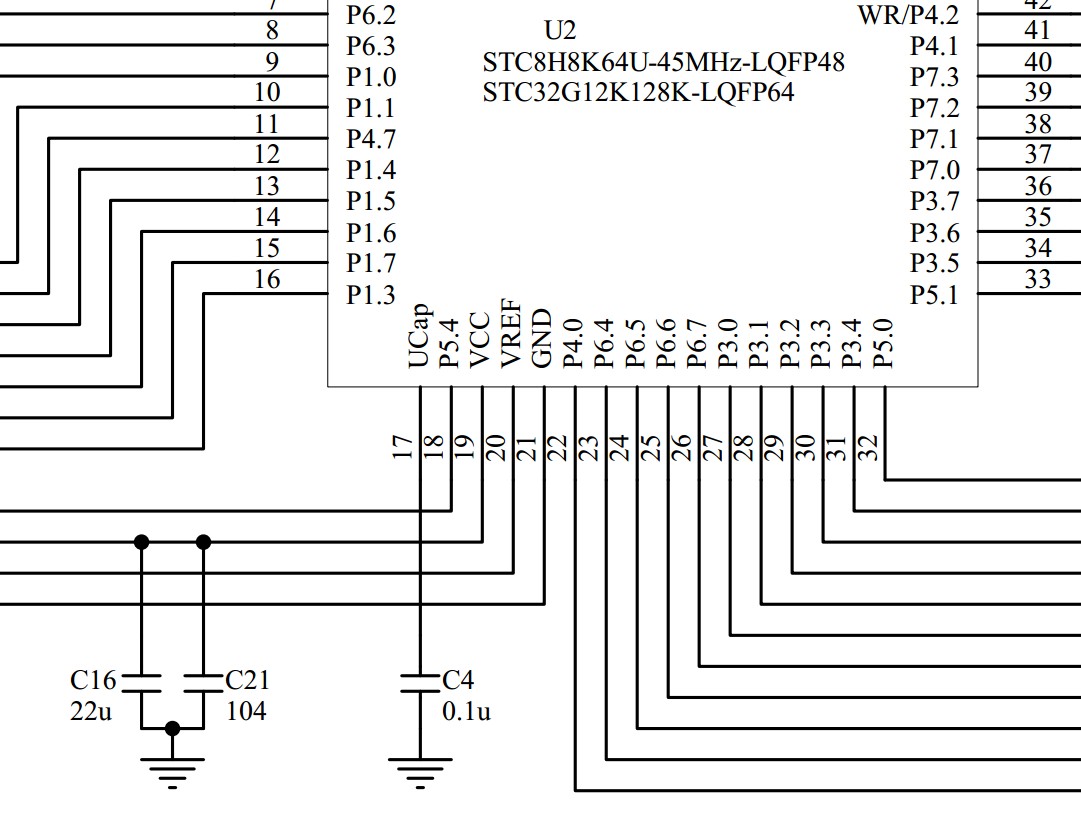

就接过usb，下午刚到的。就usb-hid下载了两次，后面就不行了。后面又发现接在芯片VCC的电容c16和c21（还是c22）这两个电容特别烫手。我接3.3v也很烫，
回复 支持 反对

使用道具 举报 送花
小***
  • 打卡等级：以坛为家II
  • 打卡总天数：453
  • 最近打卡：2025-06-29 00:22:55
已绑定手机

17

主题

713

回帖

1391

积分

金牌会员

积分
1391
发表于 2024-4-24 08:04:30 | 显示全部楼层
这个问题不好判断，电容发热不是很常见，是不是芯片发热，把电容烤热了
回复 支持 反对

使用道具 举报 送花
神***
  • 打卡等级：常住居民III
  • 打卡总天数：112
  • 最近打卡：2025-06-29 00:35:48

741

主题

1万

回帖

1万

积分

管理员

积分
17207
发表于 2024-4-24 08:04:42 | 显示全部楼层

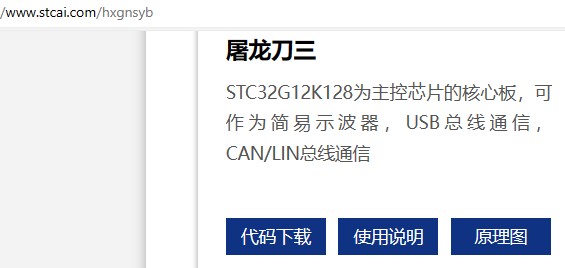

深圳国芯人工智能有限公司-核心功能实验板 (stcai.com)

回复 支持 反对

使用道具 举报 送花
神***
  • 打卡等级：常住居民III
  • 打卡总天数：112
  • 最近打卡：2025-06-29 00:35:48

741

主题

1万

回帖

1万

积分

管理员

积分
17207
发表于 2024-4-24 08:05:40 | 显示全部楼层
回复 支持 反对

使用道具 举报 送花
神***
  • 打卡等级：常住居民III
  • 打卡总天数：112
  • 最近打卡：2025-06-29 00:35:48

741

主题

1万

回帖

1万

积分

管理员

积分
17207
发表于 2024-4-24 08:07:52 | 显示全部楼层

测量下电压是多少，如电容坏，更换电容
回复 支持 反对

使用道具 举报 送花
