请问使用P36、P37进行SWD仿真无法连接？

jw***

如题，我用P30、P31可以，P36、P37不行，使用的是stc-link1d连接

神***

烧录、制作仿真芯片都需要通过【P3.0，P3.1】。
制作完成之后才可以使用【P3.6，P3.7】仿真。

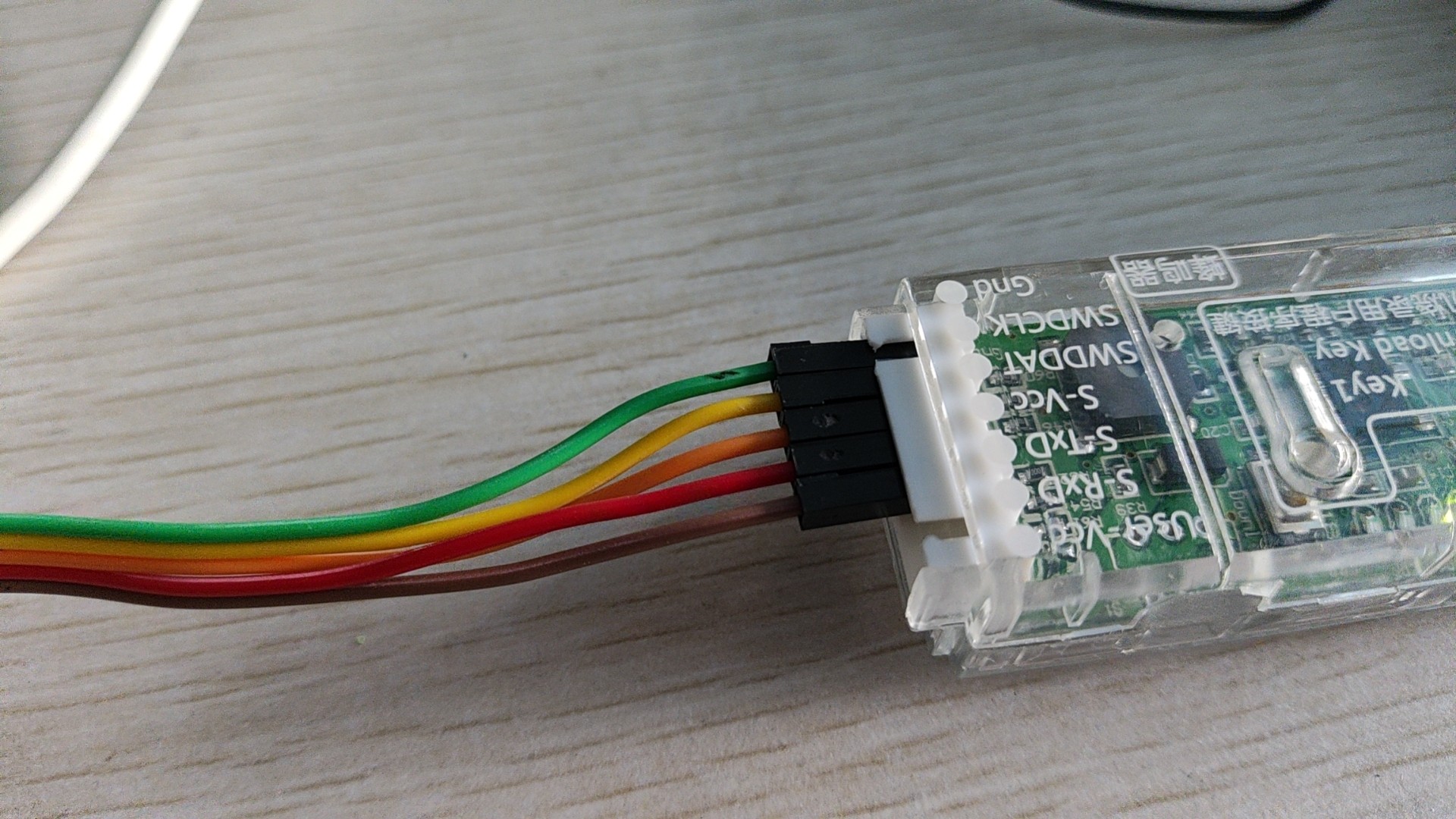

上面是 STC-USB Link1D 的 SWD 仿真接口

下面是 STC-USB Link1D 的 管脚说明

乘风***

烧录、制作仿真芯片都需要通过【P3.0，P3.1】。
制作完成之后才可以使用【P3.6，P3.7】仿真。

jw***

乘风*** 发表于 2024-4-23 15:31
烧录、制作仿真芯片都需要通过P3.0，P3.1。
制作完成之后才使用P3.6，P3.7仿真。 ...

也就是说先要把引脚接到P30、P31先选择仿真芯片，再把引脚接到P36、P37上，是这样吗？

jw***

乘风*** 发表于 2024-4-23 15:31
烧录、制作仿真芯片都需要通过P3.0，P3.1。
制作完成之后才使用P3.6，P3.7仿真。 ...

还有个问题请教一下，我把仿真端口换到P36、P37后那么对于stc32G12k128来说，是不是USB就可以用了？

乘风***

jw*** 发表于 2024-4-23 15:49
还有个问题请教一下，我把仿真端口换到P36、P37后那么对于stc32G12k128来说，是不是USB就可以用了？ ...

制作仿真芯片时还得使用【P3.0，P3.1】，
制作完仿真芯片就可以通过【P3.6，P3.7】进行仿真了，
仿真过程就不能使用【P3.6，P3.7】，
其它脚位功能可以正常使用。

jw***

乘风*** 发表于 2024-4-23 15:59
制作仿真芯片时还得使用P3.0，P3.1，制作完仿真芯片就可以通过P3.6，P3.7进行仿真了，仿真过程就不能使用 ...

好的，学到了，谢谢

jw***

乘风*** 发表于 2024-4-23 15:59
制作仿真芯片时还得使用P3.0，P3.1，制作完仿真芯片就可以通过P3.6，P3.7进行仿真了，仿真过程就不能使用 ...

大师，再请教一个问题，仿真芯片设置成功后（我设置的串口P36、P37）我用stc-link1d的cdc2口去接P36、P37仿真失败，但是我用单独的usb转串口就可以仿真，请问这是哪里还需要设置吗？

乘风***

jw*** 发表于 2024-4-24 09:11
大师，再请教一个问题，仿真芯片设置成功后（我设置的串口P36、P37）我用stc-link1d的cdc2口去接P36、P37 ...

你用的是串口仿真还是SWD仿真？
SWD仿真只能使用CDC1接口。

jw***

乘风*** 发表于 2024-4-24 09:13
你用的是串口仿真还是SWD仿真？
SWD仿真只能使用CDC1接口。

串口，我先是想用SWD，但是我考虑它占用CDC1了，
我想把CDC1作为下载口，CDC2作为仿真口，这样不打架

21cns***

jw*** 发表于 2024-4-24 09:26
串口，我先是想用SWD，但是我考虑它占用CDC1了，我想把CDC1作为下载口，CDC2
作为仿真口，这样不打架 ...

SWD仿真口只能用1D的CDC1，你可以用CDC2接目标系统的P3.0/P3.1进行下载和串口通信，这样比较方便。
