PWM硬件移相测试卡教程（四）组合PWM补充（1个pwm实现180度移相输出+互补50%）

电子DI***

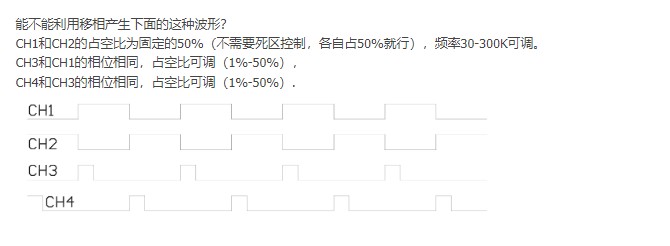

针对上一篇帖子（https://www.stcaimcu.com/forum.p ... amp;page=1#pid73862），有坛友提出如上问题，那么我的回复是必须可行，要知道这号称51单片机里全宇宙最强的PWM！

本章代码实现功能如下介绍如下

1P和3P通道输出移相波形，2P和2N通道输出50%的互补波形~因为示波器比较简陋，买不起好的，手上只有两通道的，没办法放上完整的4通道波形了，看官们自己回去下载下去看效果吧

4.PWM组合输出扩展（升级版）.rar (48.14 KB, 下载次数: 430)

2024-4-22 14:20 上传

点击文件名下载附件

有问题的小伙伴下面留言，等我空点了再来完善下这个帖子的文字描述部分。

社区***

用逻辑分析仪测量就好了啊。

深山***

回头送你一个，私信我地址。

深山***

板子上不太好测试，能不能改成P1.0，P1.1，P1.4，P1.5这四个脚输出，这边有200M的逻辑分析仪，可以看出来测试效果。
使用内部的144M时钟，可以输出30-300K的频率，CH3和CH4可以调整占空比。

深山***

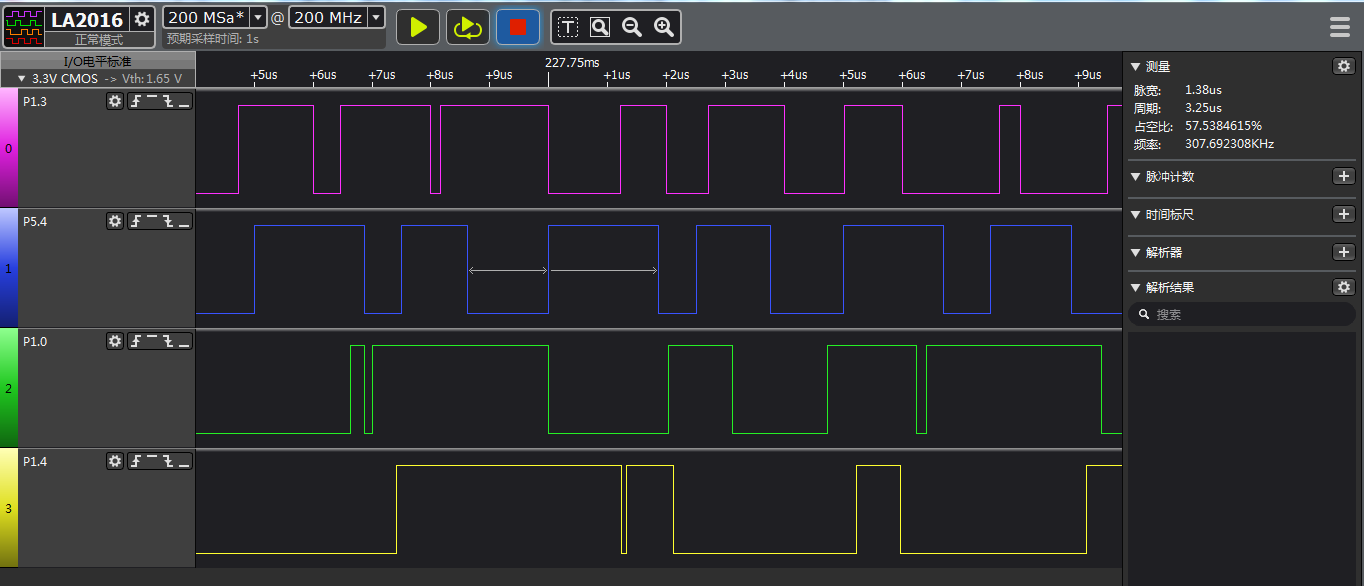

下载了你的程序，用逻辑分析仪看了时序，有些看不懂啊。

电子DI***

深山*** 发表于 2024-4-22 18:21
下载了你的程序，用逻辑分析仪看了时序，有些看不懂啊。

我示波器两两通道看都没问题啊{:5_314:}你这何意啊

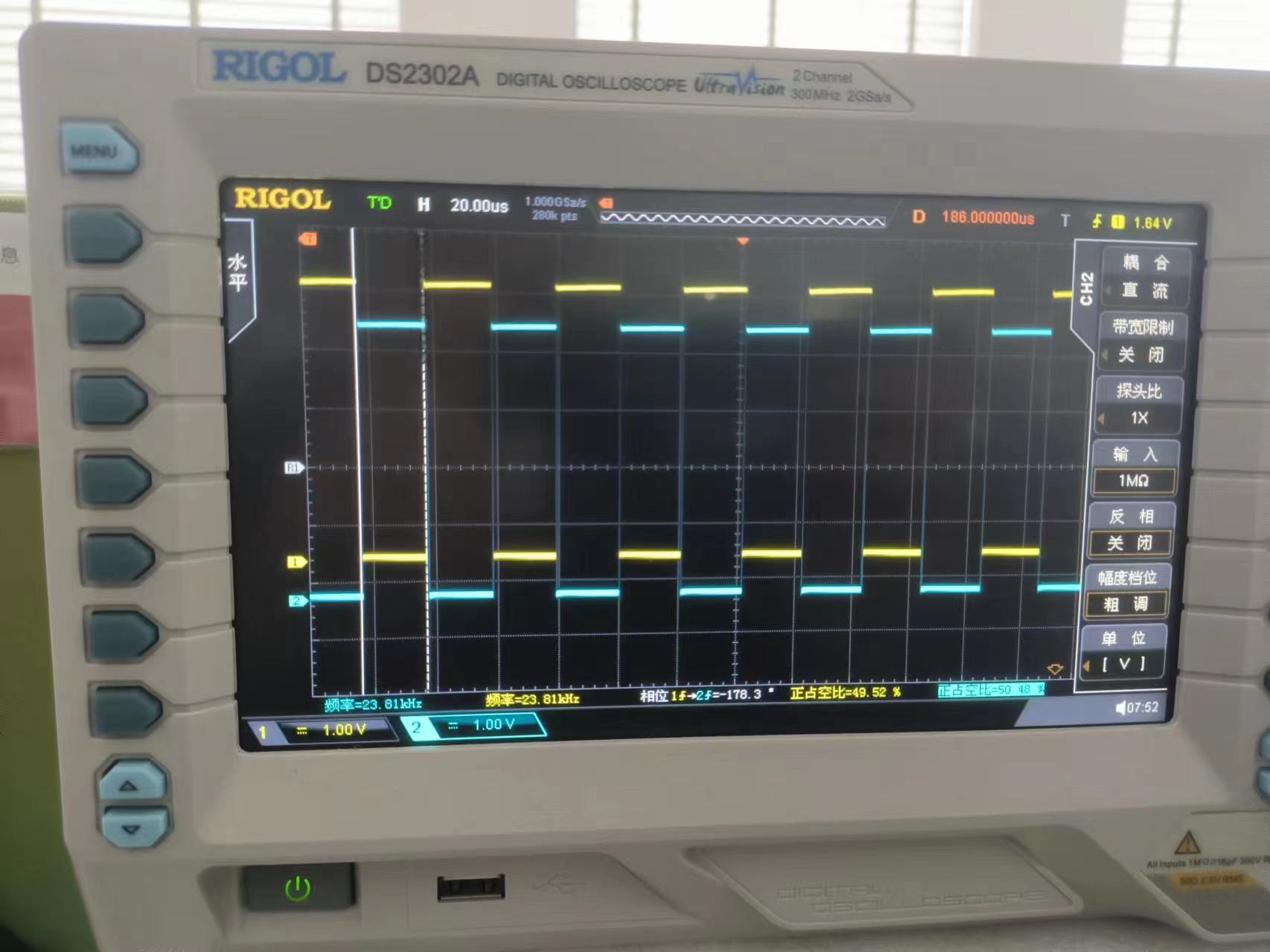

2P+2N的波形：



1P+3P的波形：

如果无法播放，请点击此处在新窗口打开

1P+2P的波形：

如果无法播放，请点击此处在新窗口打开

两两通道看没毛病啊，我的300MHZ 2g的示波器。

电子DI***

社区*** 发表于 2024-4-22 15:46
用逻辑分析仪测量就好了啊。

逻辑分析仪会把很多的毛刺也量化到波形里去，而且便宜的逻辑分析仪会有这种杂七杂八的问题，不敢用，我都是用示波器，有解码功能，波形一目了然，协议也可以一目了然。

电子DI***

深山*** 发表于 2024-4-22 16:25
板子上不太好测试，能不能改成P1.0，P1.1，P1.4，P1.5这四个脚输出，这边有200M的逻辑分析仪，可以看出来测 ...

P1.0，P1.1可以输出互补的那个50%没问题，但是P1.4，P1.5是同一个端口上的互补通道，这俩不能输出移相位的波形，这俩只能互补或者相同的波形输出！

深山***

不好意思，是我的地没有接好，早上又来测量了一下，波形是对的，没有问题。

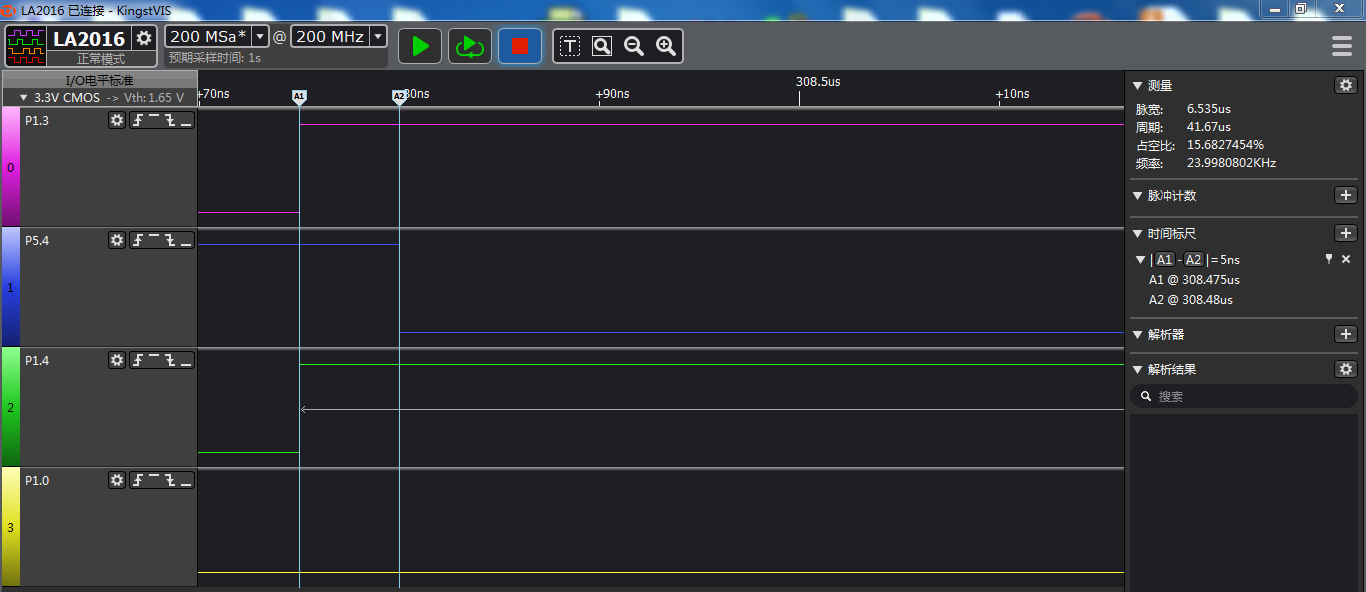

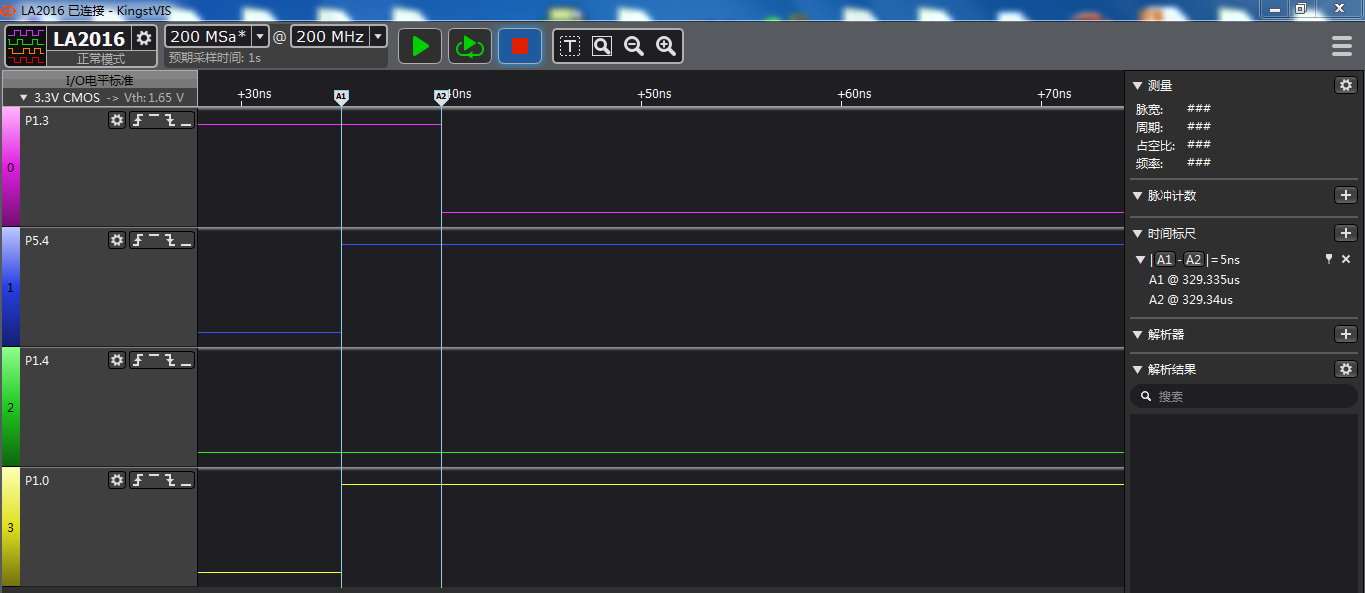

但是还有一点点的小问题，请看图片2和图片3，会有一个同时为高电平的部分。

深山***

这个同时为高的时间很短，为5ns。
