问一下大家PCB相关的问题

爱吃*** · 发表于 2024-4-21 13:16:27

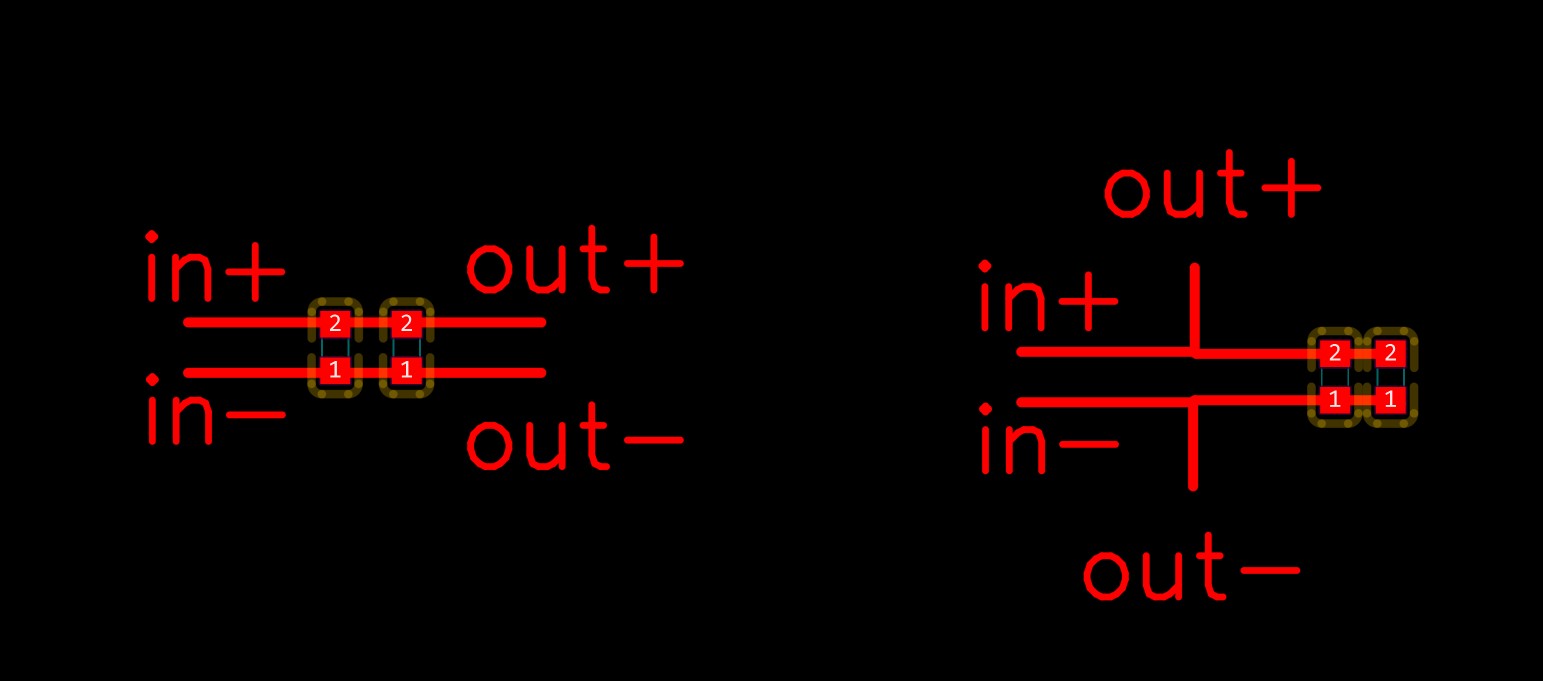

滤波电容这两种接法效果一样吗

jw*** · 发表于 2024-4-21 14:06:18

应该是第1种好些吧，先滤波再到负载

神*** · 发表于 2024-4-21 16:35:17

神*** · 发表于 2024-4-21 16:39:11

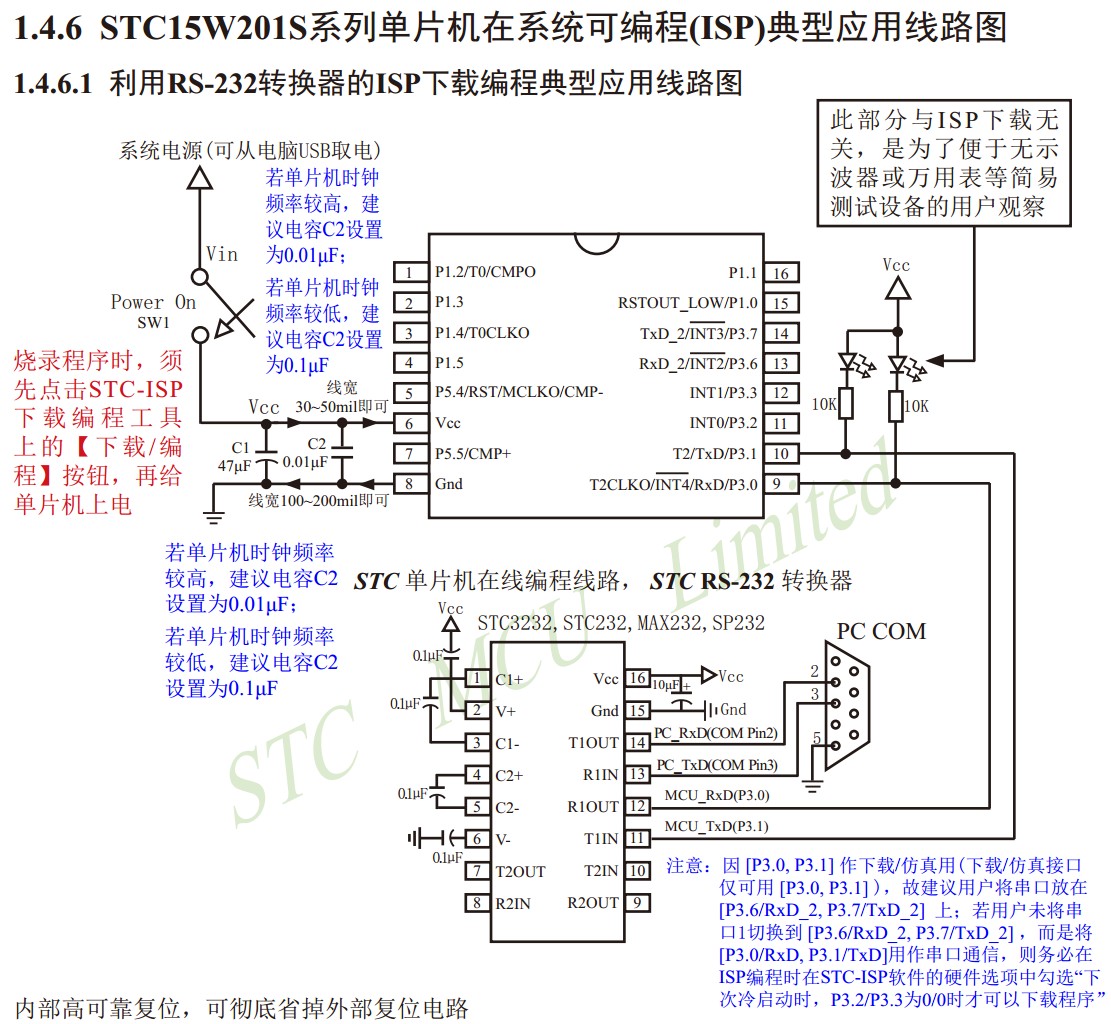

专业的图，大家好参考

xuze*** · 发表于 2024-4-21 19:35:51

本帖最后由 xuzeabc 于 2024-4-22 08:33 编辑

{:5_272:}

神*** · 发表于 2024-4-21 19:53:52

不知讲啥，大家以下面这个专业的图为准，一图胜千言

小*** · 发表于 2024-4-22 07:39:53

神*** 发表于 2024-4-21 19:53
不知讲啥，大家以下面这个专业的图为准，一图胜千言

支持看专业的图，第一种方式最好

神*** · 发表于 2024-4-22 10:49:54

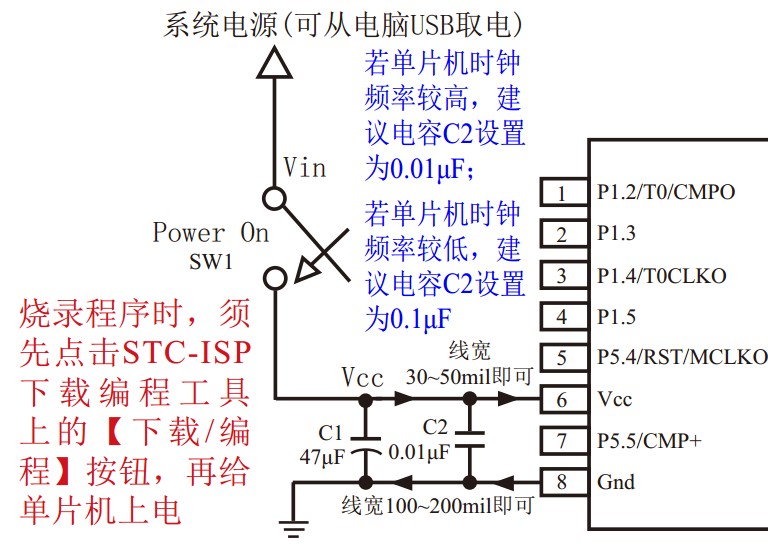

电流流过的顺序，没有比这个还贴心的图了
