楼主: 380091044

单片机的P3.1和P3.0口既做烧录口又做串口通信有影响吗?

[复制链接]
  • 打卡等级:常住居民I
  • 打卡总天数:64
  • 最近打卡:2025-07-01 09:57:15

31

主题

1213

回帖

2667

积分

超级版主

积分
2667
发表于 2024-4-23 09:56:28 | 显示全部楼层

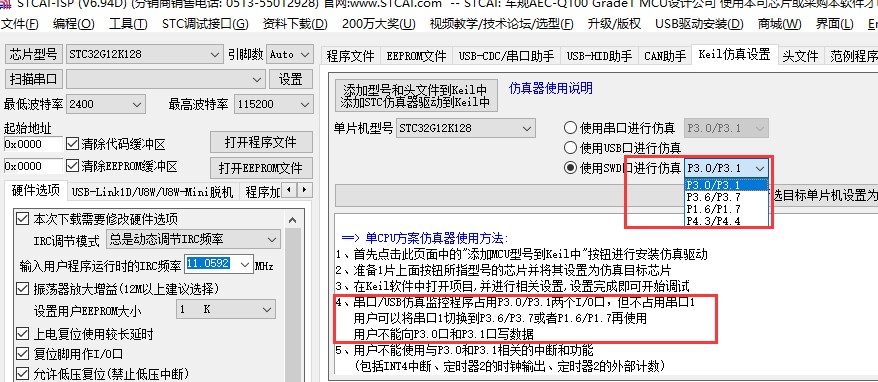

串口1, 可以切换到 4组不同的端口, SWD仿真 也可以切换到 4组不同的端口,不与USB冲突,也不与串口1冲突


STC官网:https://www.stcai.com/
QQ:2593903262
微信号:18106296598
回复 支持 反对

使用道具 举报 送花

  • 打卡等级:以坛为家II
  • 打卡总天数:579
  • 最近打卡:2025-07-01 07:56:05
已绑定手机

50

主题

1827

回帖

3212

积分

论坛元老

积分
3212
发表于 2024-4-23 10:30:21 | 显示全部楼层
STCAI-32*** 发表于 2024-4-23 09:56
串口1, 可以切换到 4组不同的端口, SWD仿真 也可以切换到 4组不同的端口,不与USB冲突,也不与串口1冲突
...

请问swd切换到其它口,软件应该怎么调整?

点评

ISP设置即可,软件不用调整,只是程序里不能在调用这个引脚了[attachimg]42060[/attachimg]  详情 回复 发表于 2024-4-23 11:13
回复 支持 反对

使用道具 举报 送花

  • 打卡等级:常住居民I
  • 打卡总天数:63
  • 最近打卡:2025-06-27 11:05:16

34

主题

63

回帖

450

积分

中级会员

积分
450
发表于 2024-4-23 10:58:16 | 显示全部楼层

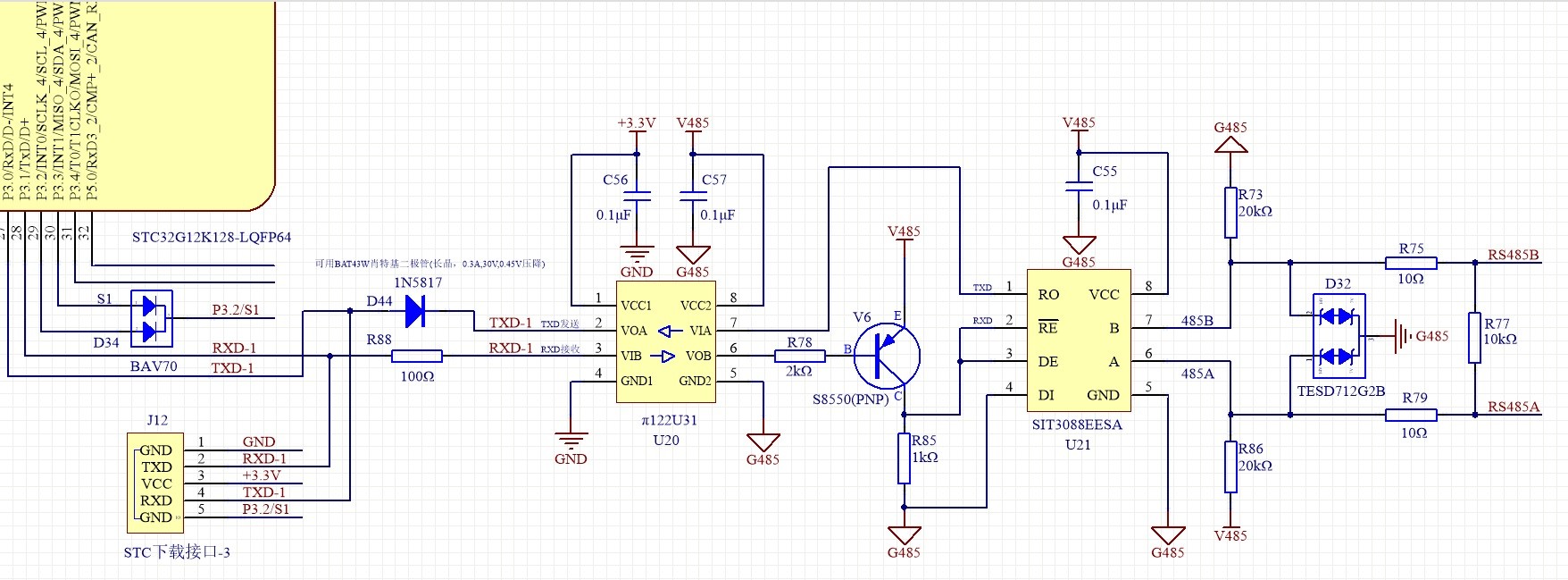

图片这种电路,把D44二极管去掉后,可以实现PCB下载,485口下载;但奇怪的是用U8W下载器可以, 但用STC-USB Link1D只能实现PCB下载,不能485下载,不知道是啥问题??
回复 支持 反对

使用道具 举报 送花

  • 打卡等级:常住居民I
  • 打卡总天数:64
  • 最近打卡:2025-07-01 09:57:15

31

主题

1213

回帖

2667

积分

超级版主

积分
2667
发表于 2024-4-23 11:13:19 | 显示全部楼层
jw*** 发表于 2024-4-23 10:30
请问swd切换到其它口,软件应该怎么调整?

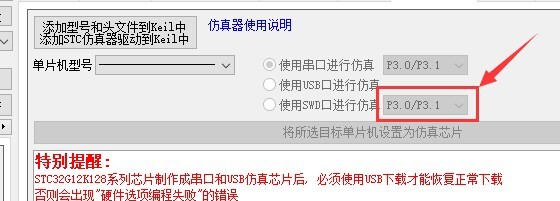

ISP设置即可,软件不用调整,只是程序里不能在调用这个引脚了 截图202404231112589108.jpg
STC官网:https://www.stcai.com/
QQ:2593903262
微信号:18106296598
回复 支持 反对

使用道具 举报 送花

  • 打卡等级:以坛为家II
  • 打卡总天数:545
  • 最近打卡:2025-07-01 08:02:40
已绑定手机

158

主题

592

回帖

966

积分

高级会员

积分
966
发表于 2024-4-23 11:39:42 | 显示全部楼层
STCAI-32*** 发表于 2024-4-23 11:13
ISP设置即可,软件不用调整,只是程序里不能在调用这个引脚了

还是有璇玑在里面呢,感谢老师指点,
回复 支持 反对

使用道具 举报 送花

  • 打卡等级:以坛为家II
  • 打卡总天数:579
  • 最近打卡:2025-07-01 07:56:05
已绑定手机

50

主题

1827

回帖

3212

积分

论坛元老

积分
3212
发表于 2024-4-23 14:02:33 | 显示全部楼层
STCAI-32*** 发表于 2024-4-23 11:13
ISP设置即可,软件不用调整,只是程序里不能在调用这个引脚了

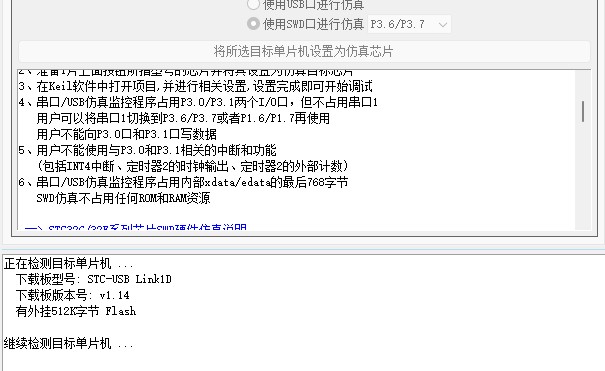

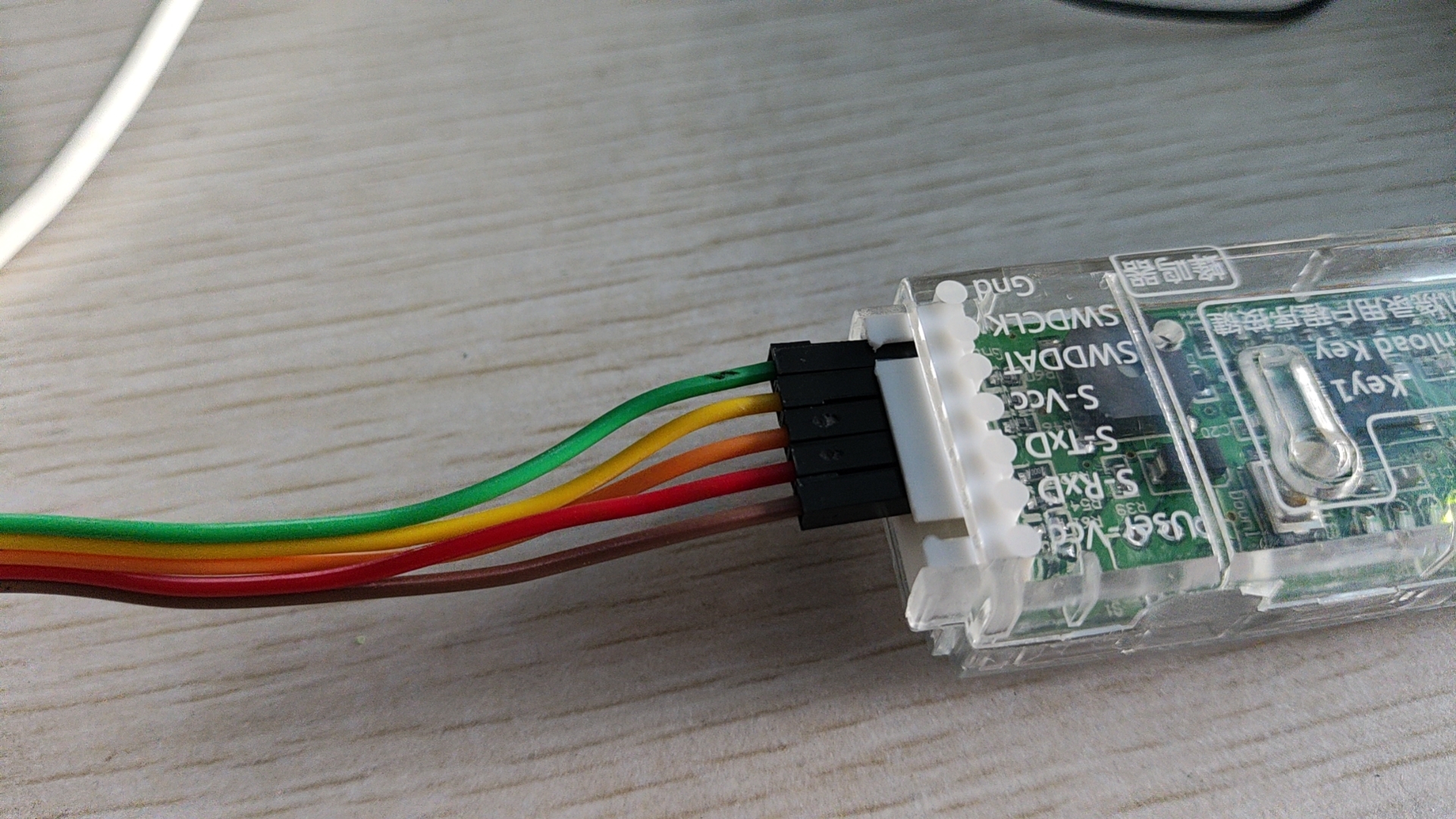

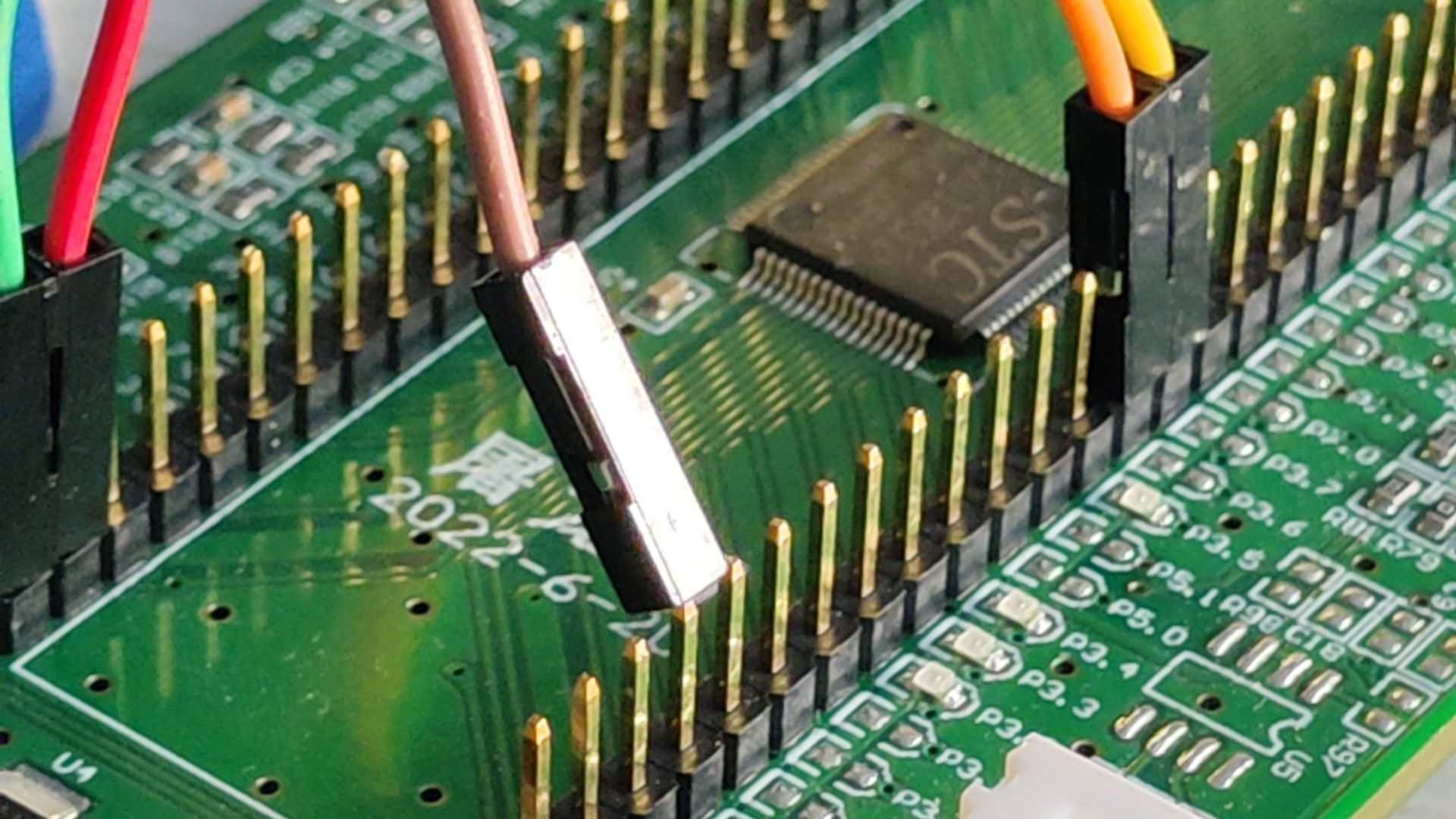

我用P30、P31可以,P36、P37不行,请问还需要设置哪里吗?
回复 支持 反对

使用道具 举报 送花
