可用于 32G12K128 开发的梯形图编程语言，免费使用，比FX3U功能强大(25年9月更新)

超级***

有没有RTC实例？

Easy***

超级*** 发表于 2024-12-22 23:05
有没有RTC实例？

RTC使用芯片PCF8563的话直接配置就行，不用编程序

lz***

谢谢分享

超级***

Easy*** 发表于 2024-12-23 15:01
RTC使用芯片PCF8563的话直接配置就行，不用编程序

RTC已经测试，显示正常了，目前还存在两个问题：
1、写入实时时钟不对，写实时时钟只是把秒位置零了，其他的年月日都没变；
2、RTC可否用于DIP40脚的芯片上，需要修改什么配置？

Easy***

超级*** 发表于 2025-1-2 10:03
RTC已经测试，显示正常了，目前还存在两个问题：
1、写入实时时钟不对，写实时时钟只是把秒位置零了，其 ...

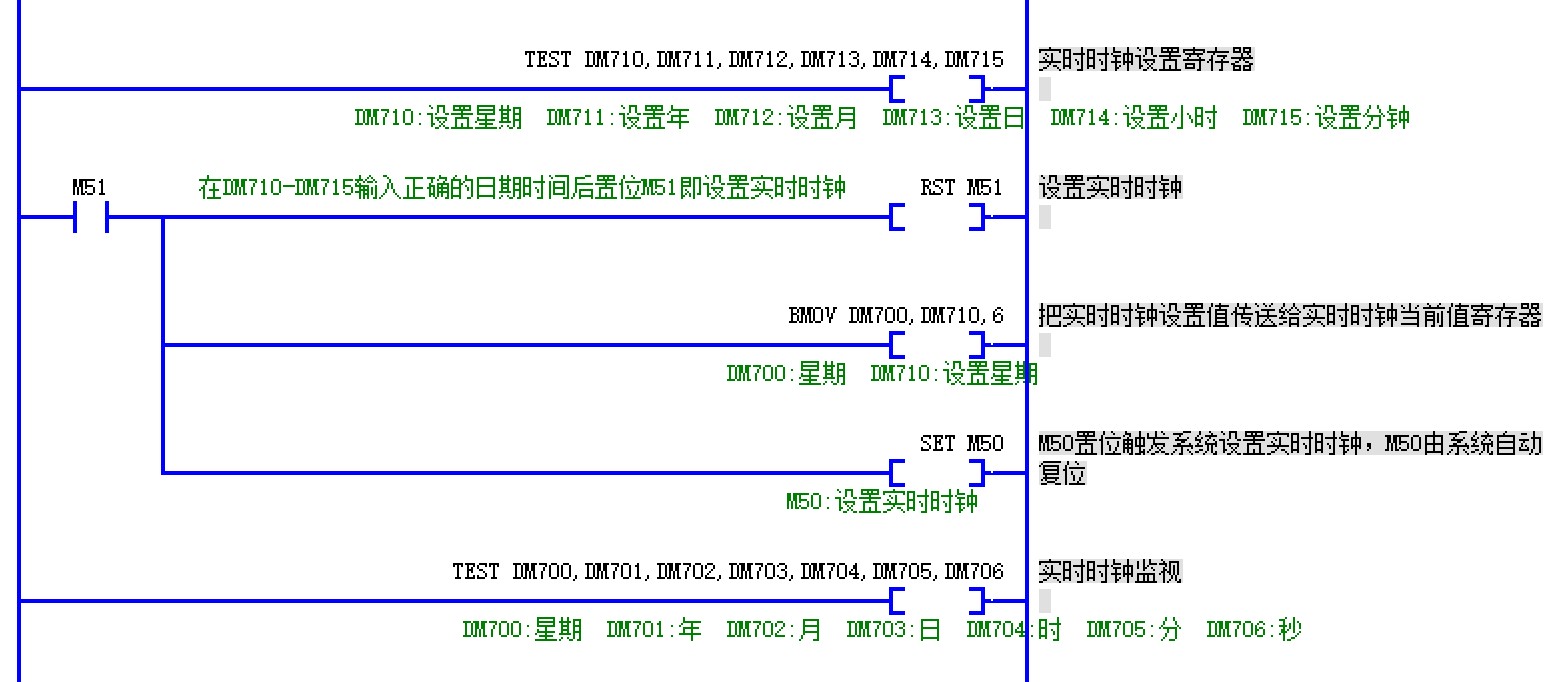

设置实时时钟例子：



如果用HMI触摸屏设置时钟的话可直接设置实时时钟存储器DM700-DM705（每次修改存储器后由触摸屏自动置位M50），而不用通过中间缓存DM710-DM715

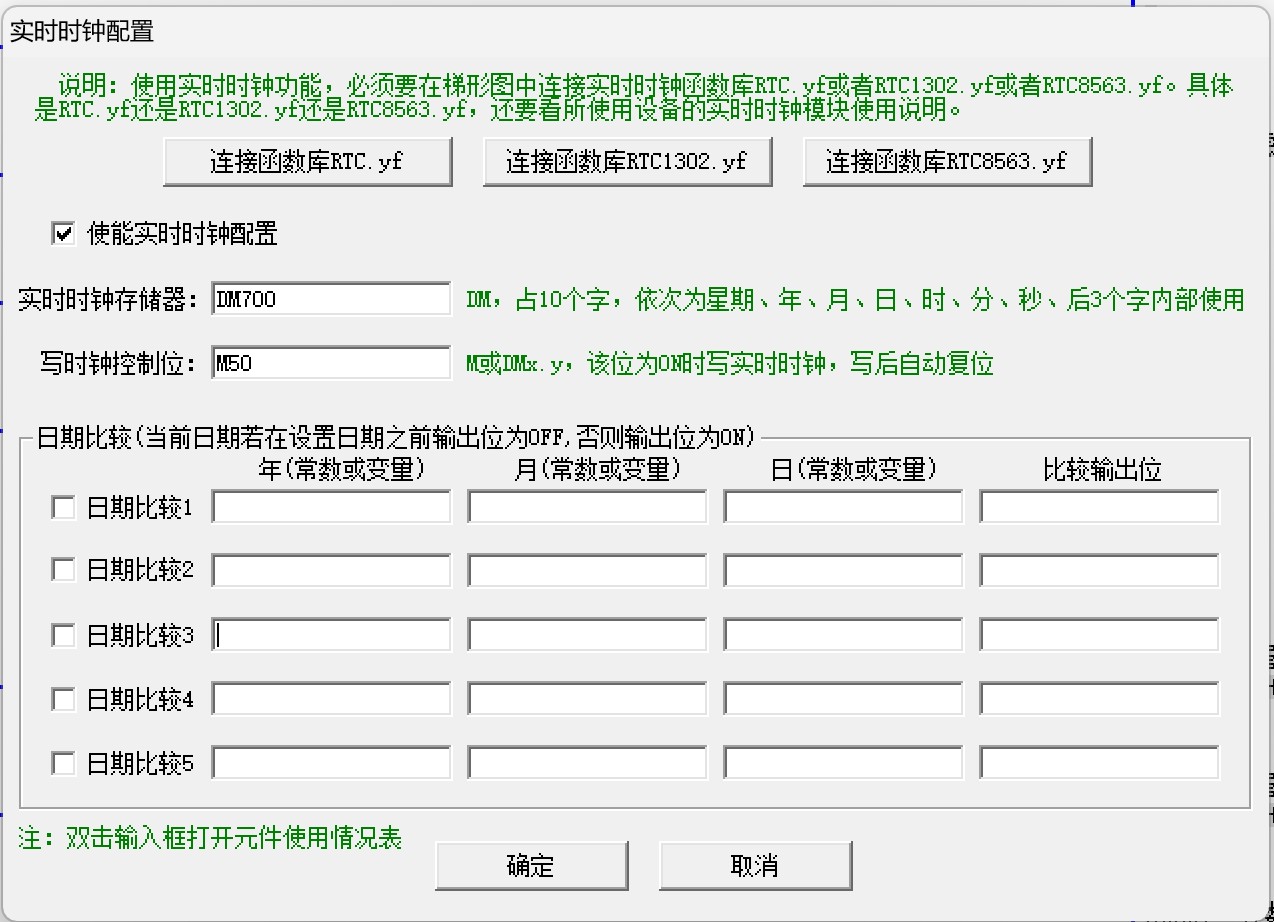

实时时钟配置如下：



DIP40脚的芯片上有P45和P46管脚的话就可以用RTC，没有的话不行

超级***

Easy*** 发表于 2025-1-2 21:36
设置实时时钟例子：

[img][img][/img]

yuyon***

老板大气威武，必发大财

zhangr***

学习中，多谢！

csg***

楼主，关于IO口的分配我有点没搞明白，我们常用PLC的Y0-X7,Y10-Y17,Y20-Y27.....以这样的定义方式出现，我看的半天的手册还是有点不明白，像P0口定义XY00-XY07了，但如果我将P0.4用于ADC的话，这个X04或Y04是不是我就不能定义了？还是说在STC32G.dfn这个文件中我可以重新定义？

Easy***

csg*** 发表于 2025-2-8 18:58
楼主，关于IO口的分配我有点没搞明白，我们常用PLC的Y0-X7,Y10-Y17,Y20-Y27.....以这样的定义方式出现，我 ...

是这样的，P0.4用于ADC的话，就不能再用X04或Y04了，这就相当于管脚复用功能。如果非要用X04这个名字的话，也可在全局符号表中把X04作为一个符号名定义到其他端口。
