关于ADC读取的问题。

打卡等级：常住居民I
打卡总天数：75
最近打卡：2025-06-30 15:00:16

已绑定手机

48 主题	98 回帖	182 积分

积分: 182

发表于 2024-4-14 10:28:34 | 显示全部楼层 |阅读模式

我使用的是8h8k64u，现在将adc引脚都打开了，接的霍尔传感器，现在偶尔几个通道会闪烁然后又瞬间正常，有什么解决办法吗

回复

使用道具举报送花

打卡等级：常住居民III
打卡总天数：114
最近打卡：2025-07-01 08:26:02

741 主题	1万回帖	1万积分

积分: 17296

发表于 2024-4-14 10:46:47 | 显示全部楼层

将你原理图的 PDF 发上来，大家好帮你分析

回复支持反对

使用道具举报送花

打卡等级：常住居民I
打卡总天数：75
最近打卡：2025-06-30 15:00:16

已绑定手机

48 主题	98 回帖	182 积分

积分: 182

发表于 2024-4-14 11:04:27 | 显示全部楼层

神*** 发表于 2024-4-14 10:46
将你原理图的 PDF 发上来，大家好帮你分析

没有原理图，就是直接将八个传感器接到了ADC引脚，没有加滤波电容什么的，这种干扰不像是那种波动式的，我正常用磁铁靠近时，读数会改变，同时别的脚读数会在一瞬间变成最大值或者最小值，然后又恢复正常

回复支持反对

使用道具举报送花

打卡等级：常住居民III
打卡总天数：114
最近打卡：2025-07-01 08:26:02

741 主题	1万回帖	1万积分

积分: 17296

发表于 2024-4-14 11:23:12 | 显示全部楼层

没原理图，就抄我们正确的图



回复支持反对

使用道具举报送花

打卡等级：常住居民III
打卡总天数：114
最近打卡：2025-07-01 08:26:02

741 主题	1万回帖	1万积分

积分: 17296

发表于 2024-4-14 11:24:42 | 显示全部楼层

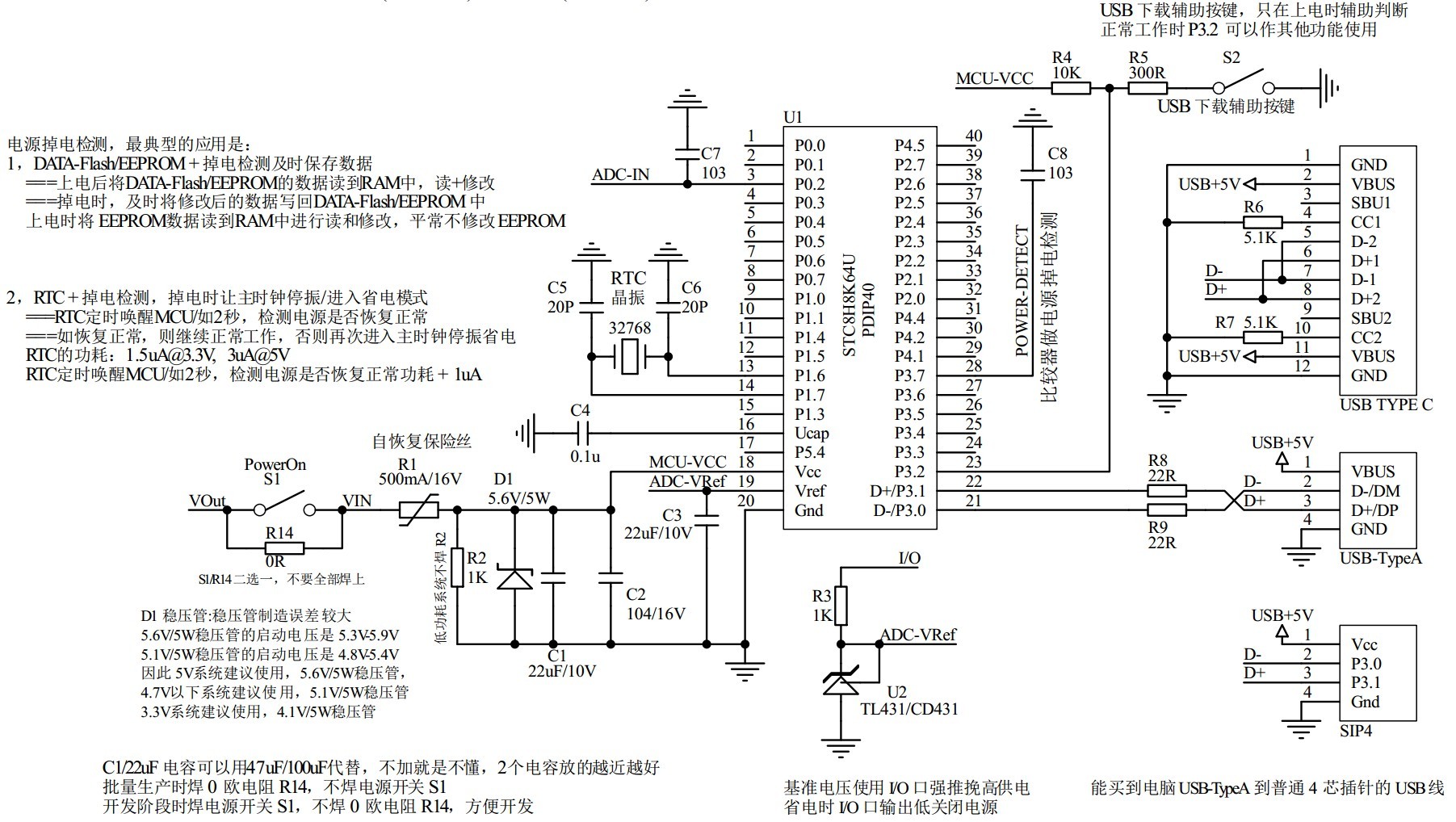

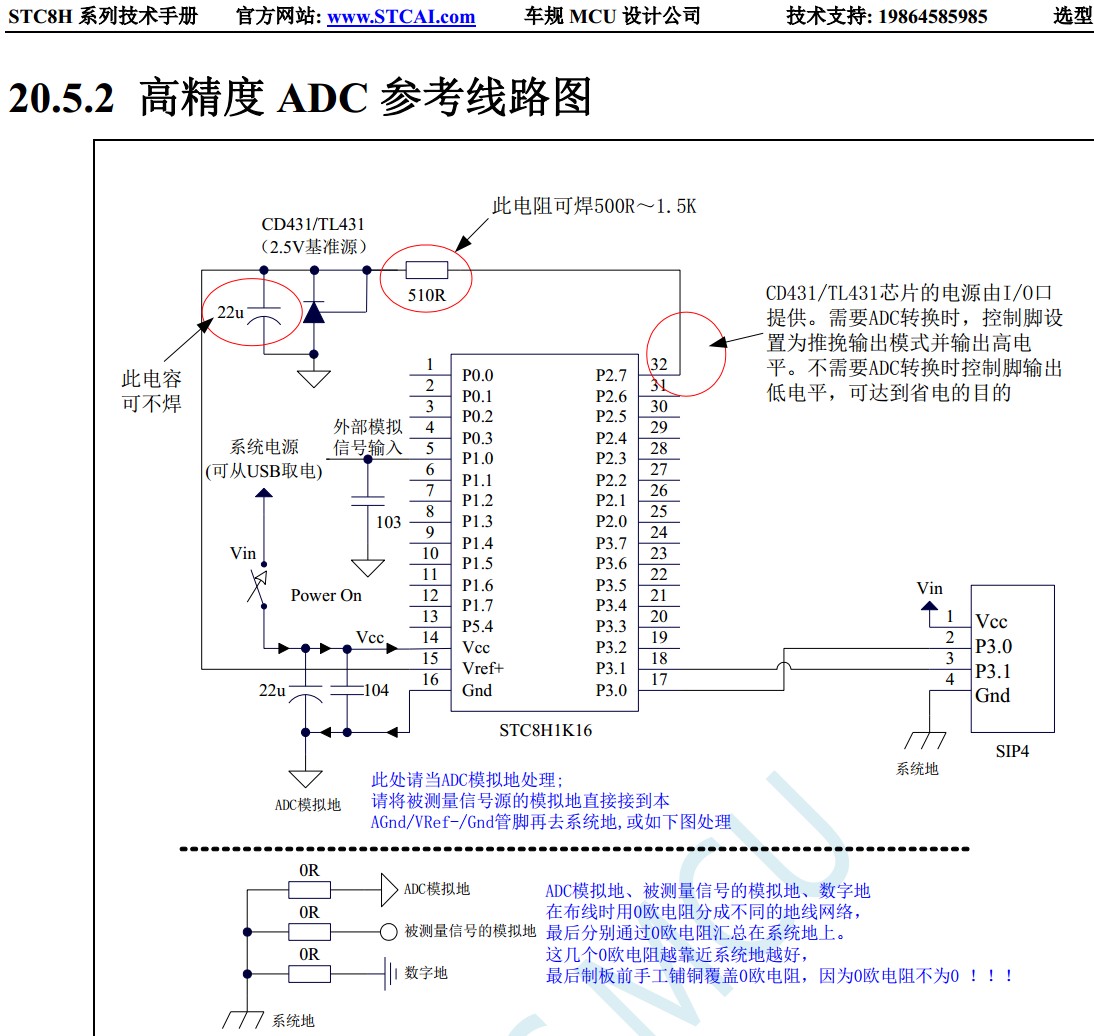

完整的系统设计参考原理图@STC8H8K64U, @STC32G12K128 - 电源/复位/省电模式/外部晶振/内部时钟/对外时钟输出/PLL-144MHz时钟 - 国芯论坛-STC全球32位8051爱好者互助交流社区 - STC全球32位8051爱好者互助交流社区 (stcaimcu.com)



回复支持反对

使用道具举报送花

打卡等级：常住居民III
打卡总天数：114
最近打卡：2025-07-01 08:26:02

741 主题	1万回帖	1万积分

积分: 17296

发表于 2024-4-14 11:25:49 | 显示全部楼层

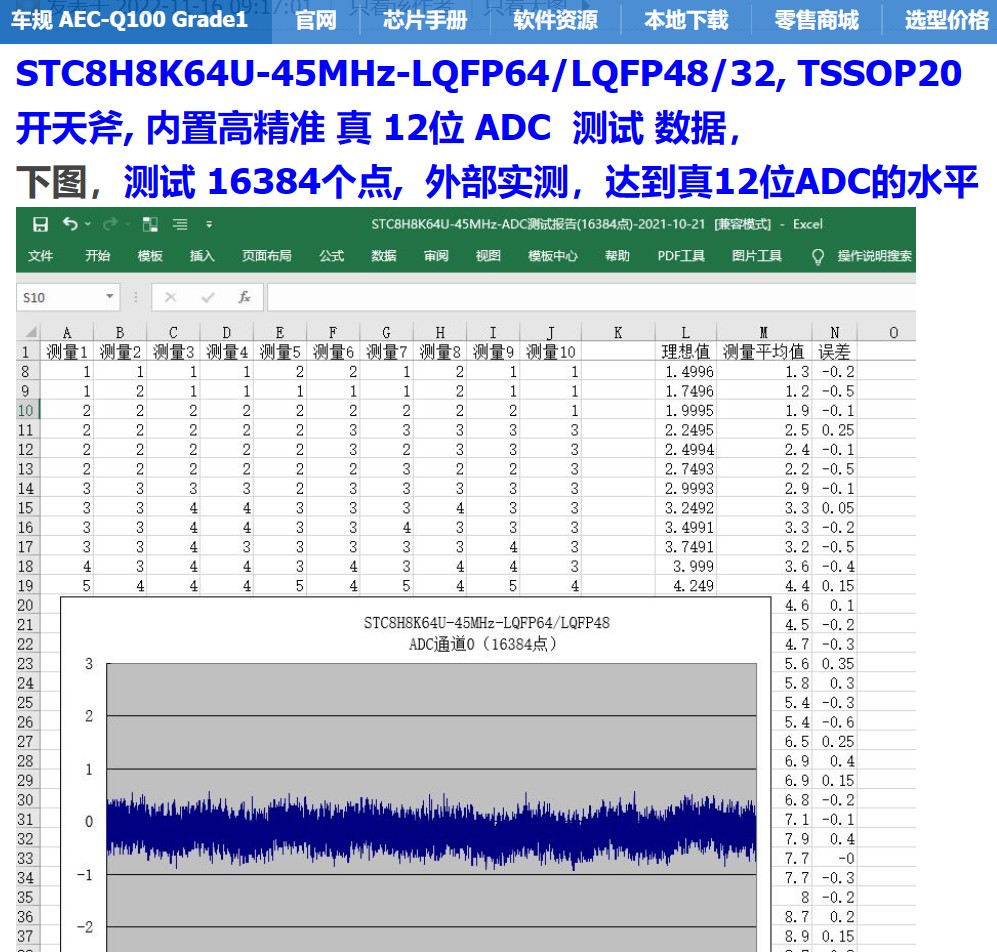

STC8H8K64U 高精准真 12位ADC 测试数据图表 - ADC/比较器，DMA支持的12位ADC，轨到轨比较器，DAC - 国芯论坛-STC全球32位8051爱好者互助交流社区 - STC全球32位8051爱好者互助交流社区 (stcaimcu.com)

回复支持反对

使用道具举报送花

打卡等级：常住居民III
打卡总天数：114
最近打卡：2025-07-01 08:26:02

741 主题	1万回帖	1万积分

积分: 17296

发表于 2024-4-14 11:26:58 | 显示全部楼层

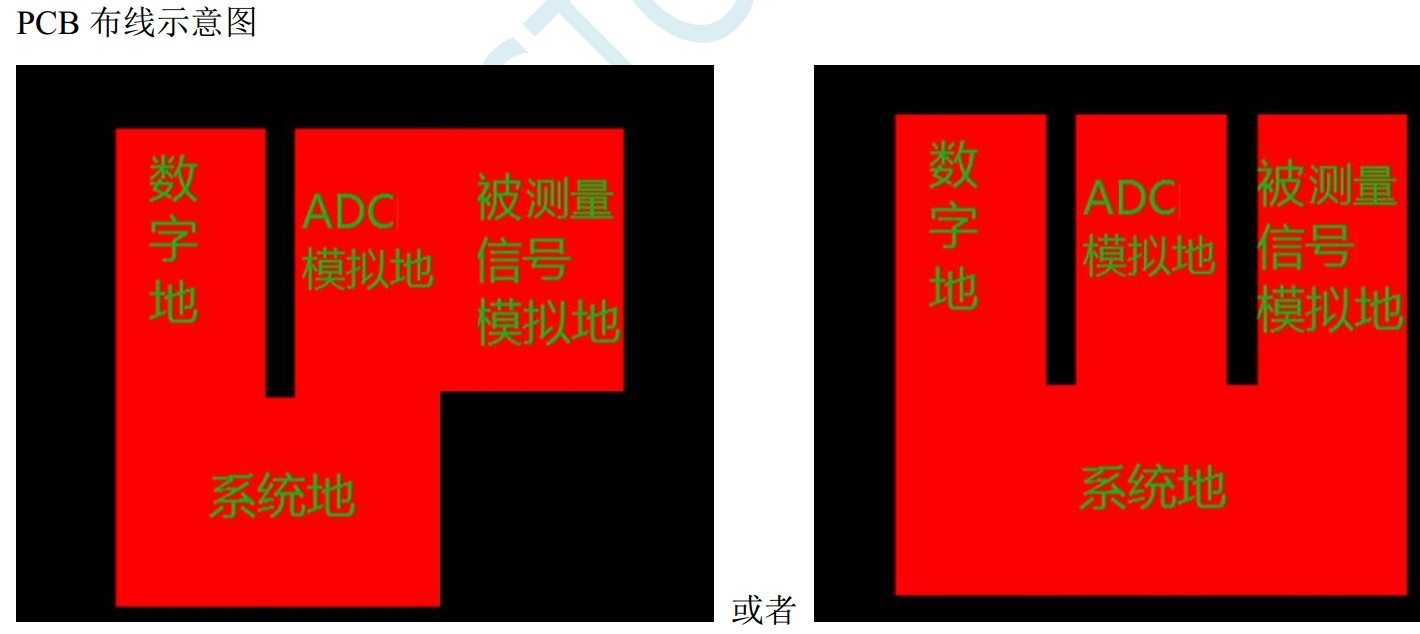

学会设计正规的原理图好交流，设计正规的PCB好排除其他异常

回复支持反对

使用道具举报送花
