请推荐几款STC单片机可控硅控制电路

cjt*** · 发表于 2024-4-13 08:54:37

请大师们推荐几款STC单片机可控硅控制电路，包括隔离的和非隔离的。

飞*** · 发表于 2024-4-13 10:08:55

参考MOC3022这类光藕

xiangz*** · 发表于 2024-4-13 11:17:49

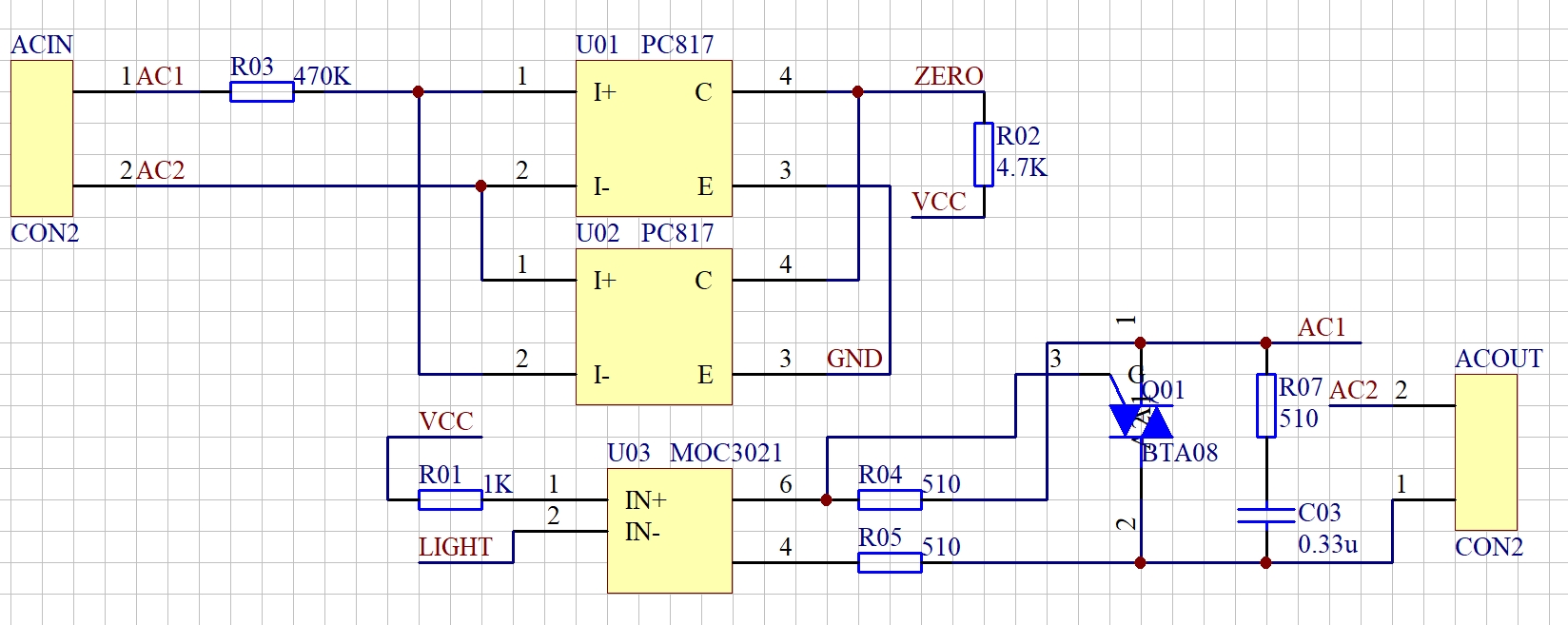

翻出来很早以前的电路,LIGHT,ZERO都接到单片机引脚上.你参考下,具体电阻阻值不知道正确不正确.

cn*** · 发表于 2024-4-15 10:09:27

先摸清楚可控硅的特性，再想办法驱动就行。
用IO直接负脉冲驱动就可以。

qepu*** · 发表于 2024-4-16 00:06:17

Moc3021驱动1 2然后输出电阻驱动可控硅

小*** · 发表于 2024-4-16 07:50:23

百度一下，有很多参考电路

yyy5*** · 发表于 2024-9-14 17:46:13

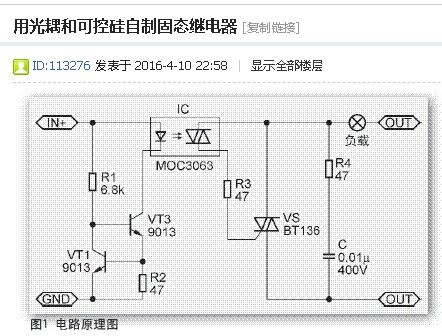

用光耦和可控硅自制固态继电器
