用32F12K54做了个数字界面卡

Debu*** · 发表于 2024-4-7 23:27:09

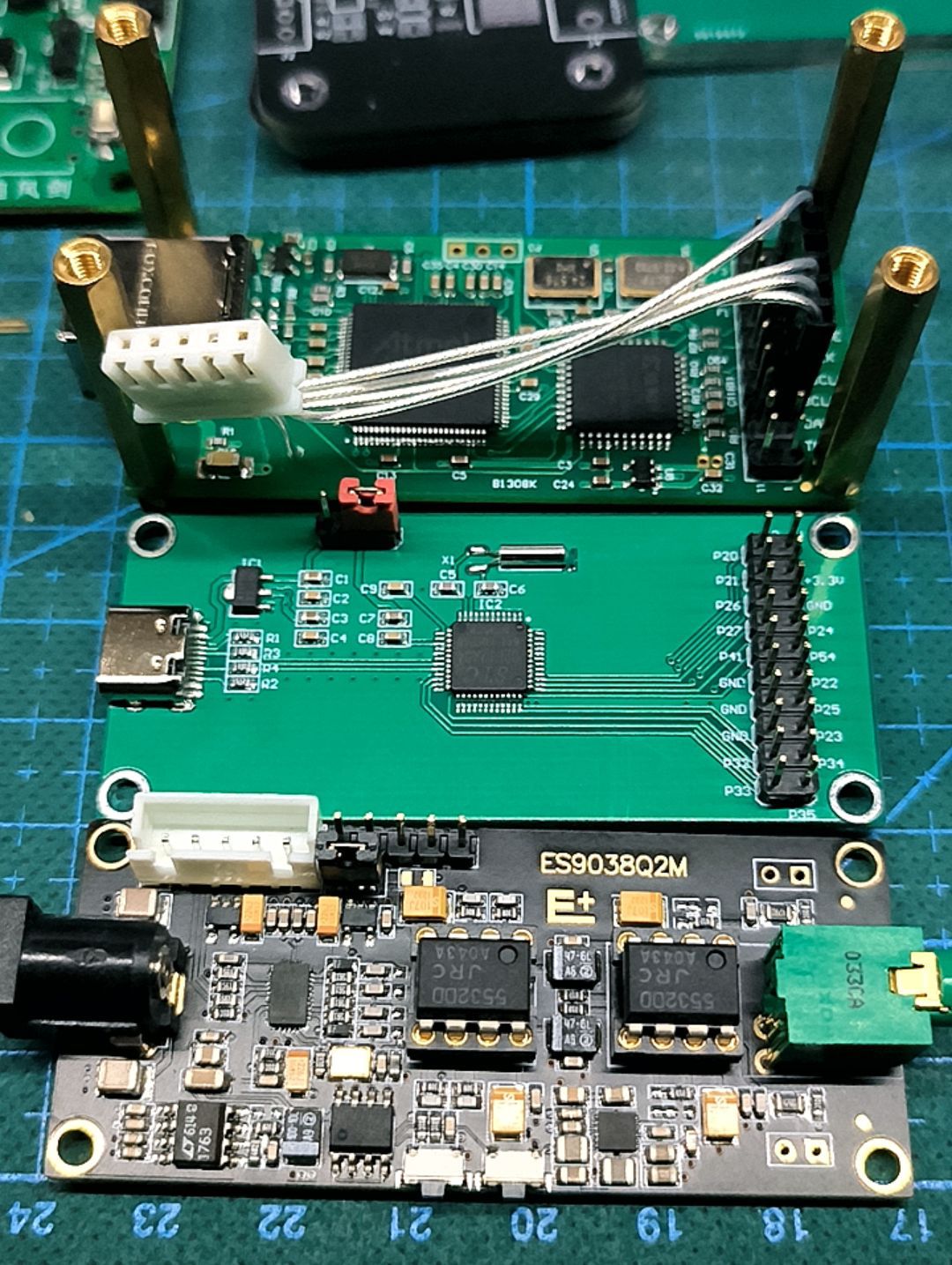

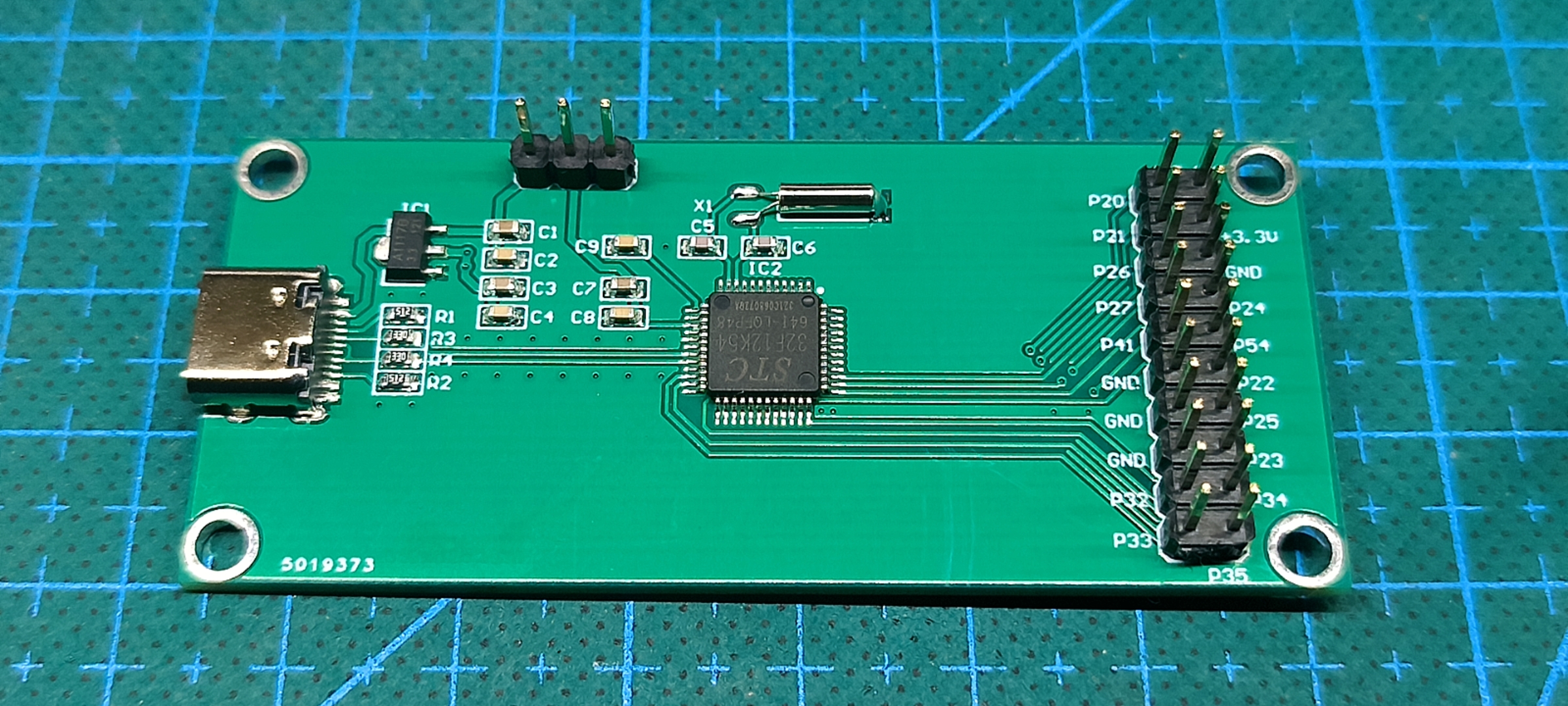

看市面上的数字界面大多是这个规格的，正好有个Combo 384，抄一下PCB外形和排针位置，改成STC32F12K54的了

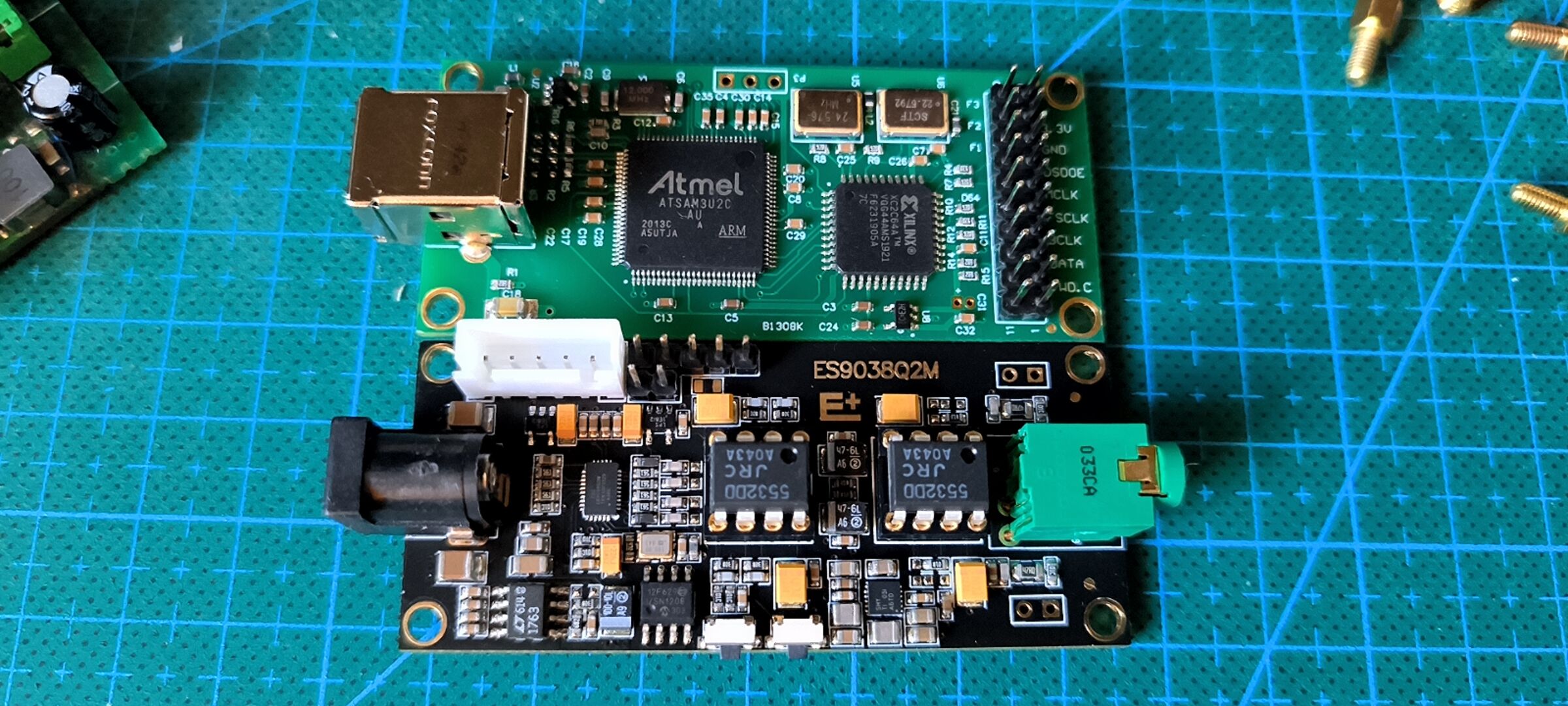

Amanero Combo 384和ES9038Q2M

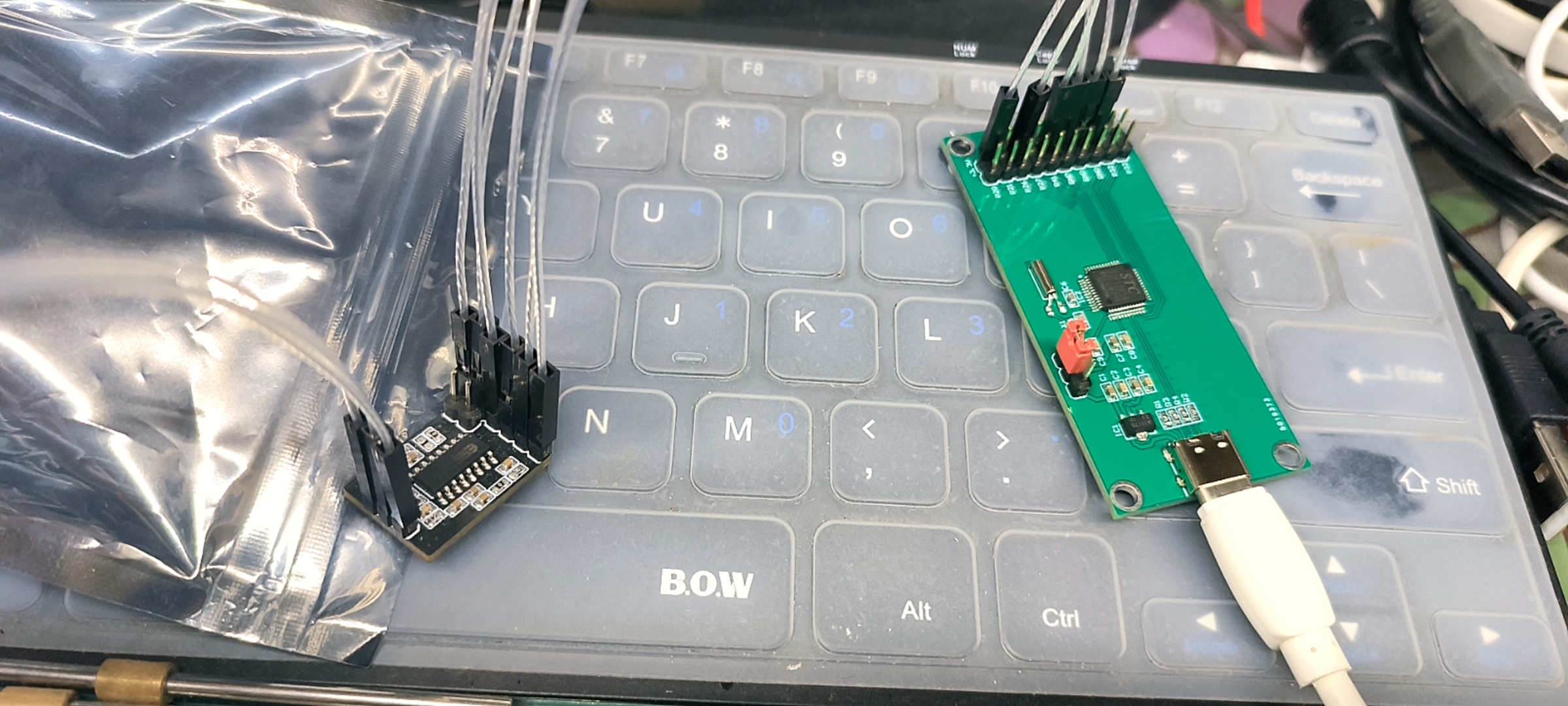

接ES9023能响，没问题，之前用追风剑也试过的

准备把之前和Combo 384配套用的ES9038Q2M接上看看行不行

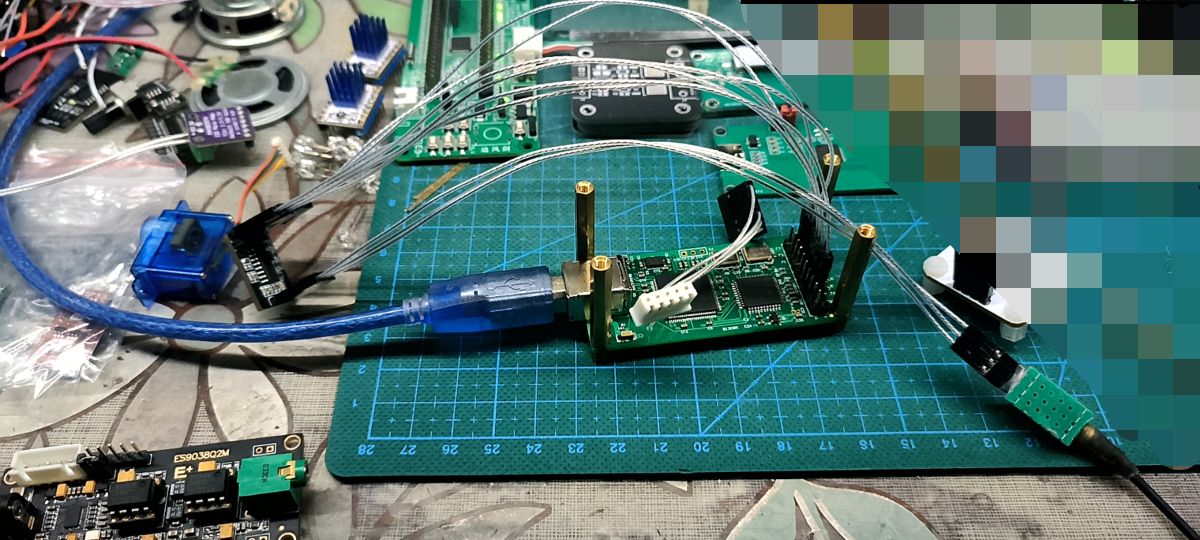

结果发现接上不响，但是Combo 384接ES9038Q2M和ES9023都能响

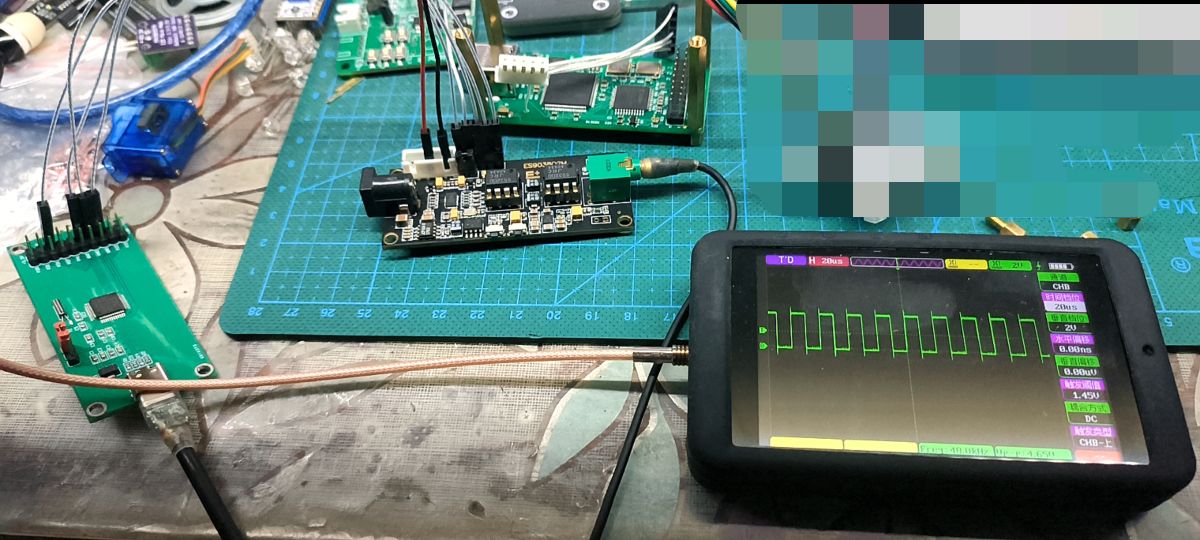

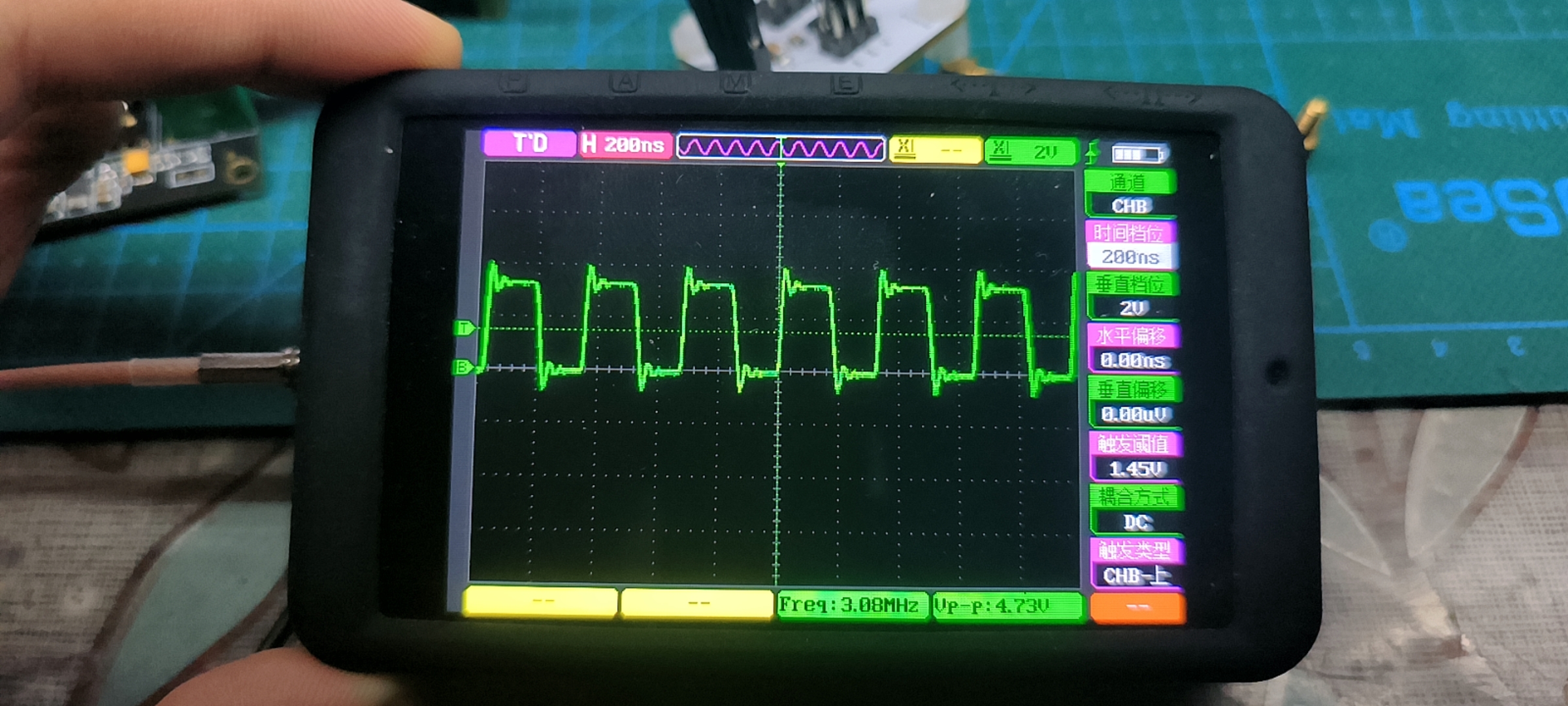

测信号是没有问题的，和某热心网友讨论，我这个ES9038Q2M的MCLK是100M晶振，异步的，他说BCLK是32倍LRCK太低了，一般是64倍LRCK，48000*32=1536000，1.536MHz，32bit 48KHz下BCLK应该是3.072MHz

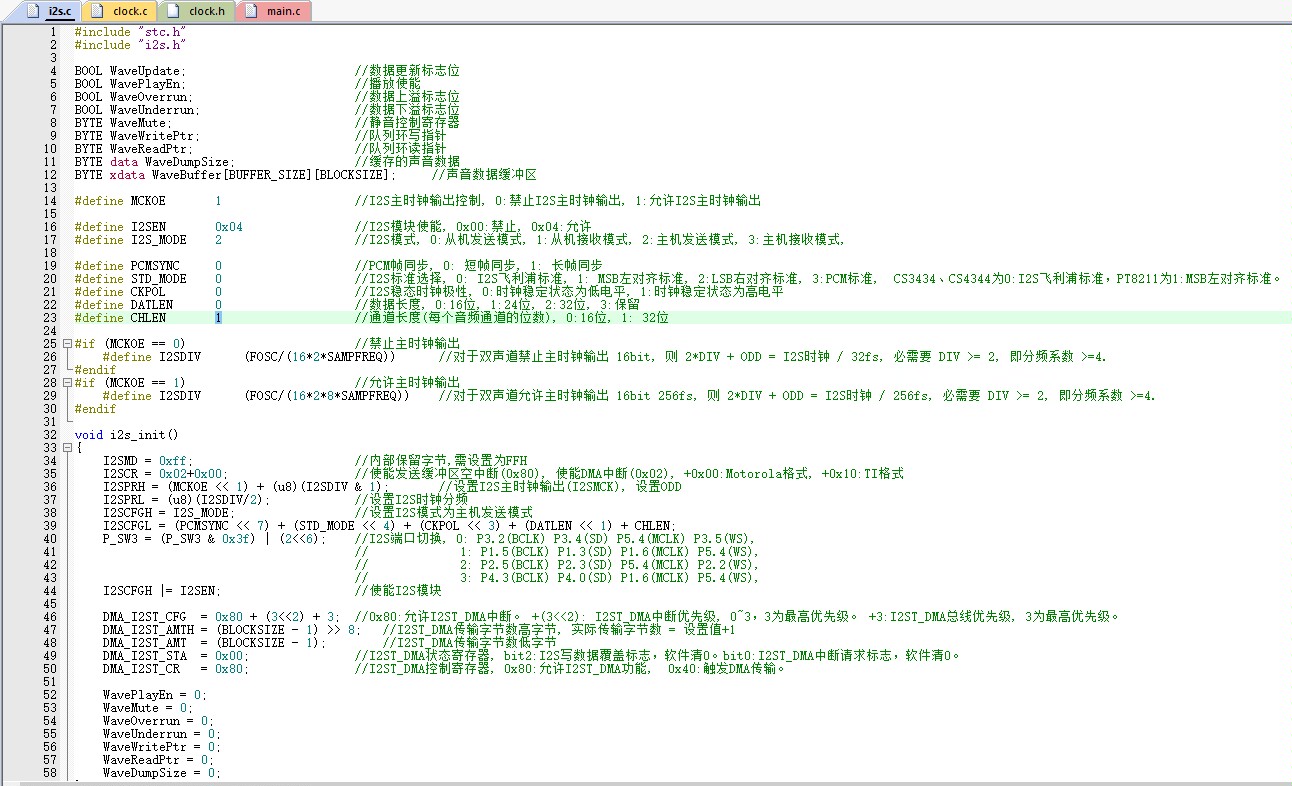

UAC例程，CHLEN改成1，响了，但是声音断断续续的，此时换为ES9023正常，应该是ES9038Q2M异步模式不支持16位数据32位时钟，对比发现Combo 384都是32位的，但是STC也调成32位的都是噪音，示波器测BCLK已经不连续了，时有时无的周期大概是15ms，估计是要求的速度过快处理不过来了

xxxe*** · 发表于 2024-4-7 23:46:57

厉害，支持一下

wangxi*** · 发表于 2024-4-8 08:23:29

不懂就问，啥是“数字界面卡”？

cn*** · 发表于 2024-4-8 09:38:08

wangxi*** 发表于 2024-4-8 08:23
不懂就问，啥是“数字界面卡”？

就是USB转I2S这种

age*** · 发表于 2024-4-8 10:03:17

seve*** · 发表于 2024-4-10 14:05:08

牛，留个记号

小*** · 发表于 2024-4-10 16:01:22

不了解数字界面卡

al*** · 发表于 2024-4-10 16:36:30

不太懂，但是支持

qiquan*** · 发表于 2024-4-11 12:23:08

不懂，点赞{:5_332:}

so*** · 发表于 2024-4-11 13:39:43

最后声音怎么用
