下载了论坛上梁工的STC32G-无HALL的程序与电路图遇到的问题 | 已解决

REN_*** · 发表于 2024-4-5 10:35:57

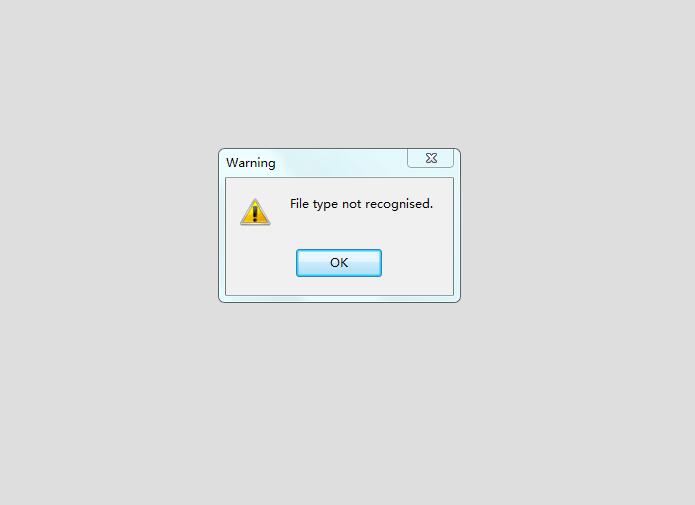

大家好，我学习电机驱动的程序想也想做个电机驱动板，下载了梁工的STC32G-无HALL的程序压缩包里，PCB图打不开，软件提示格式错误。请问这是什么原因？

REN_*** · 发表于 2024-4-5 10:36:28

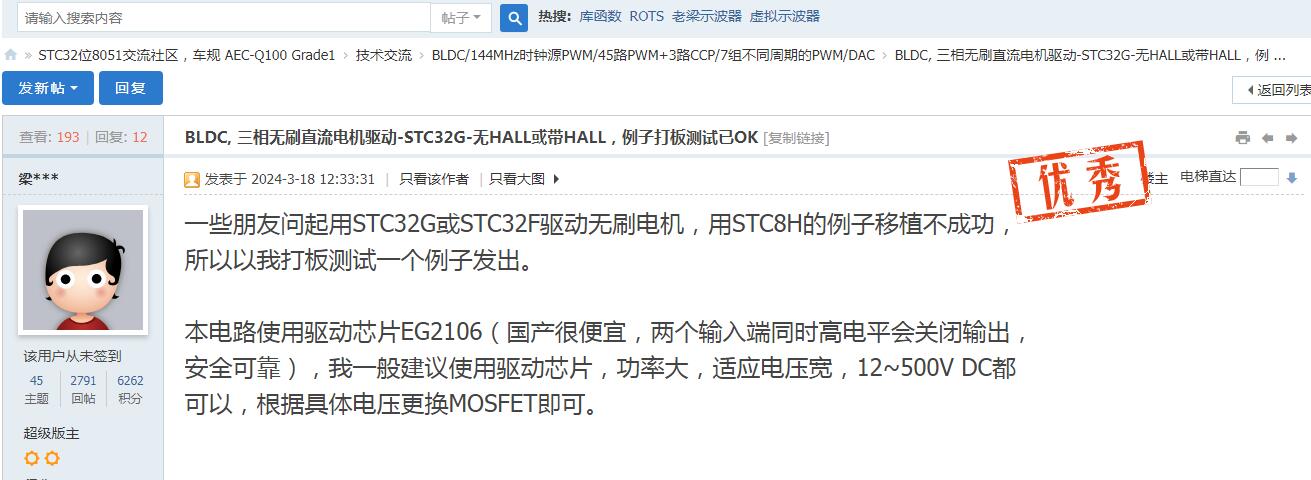

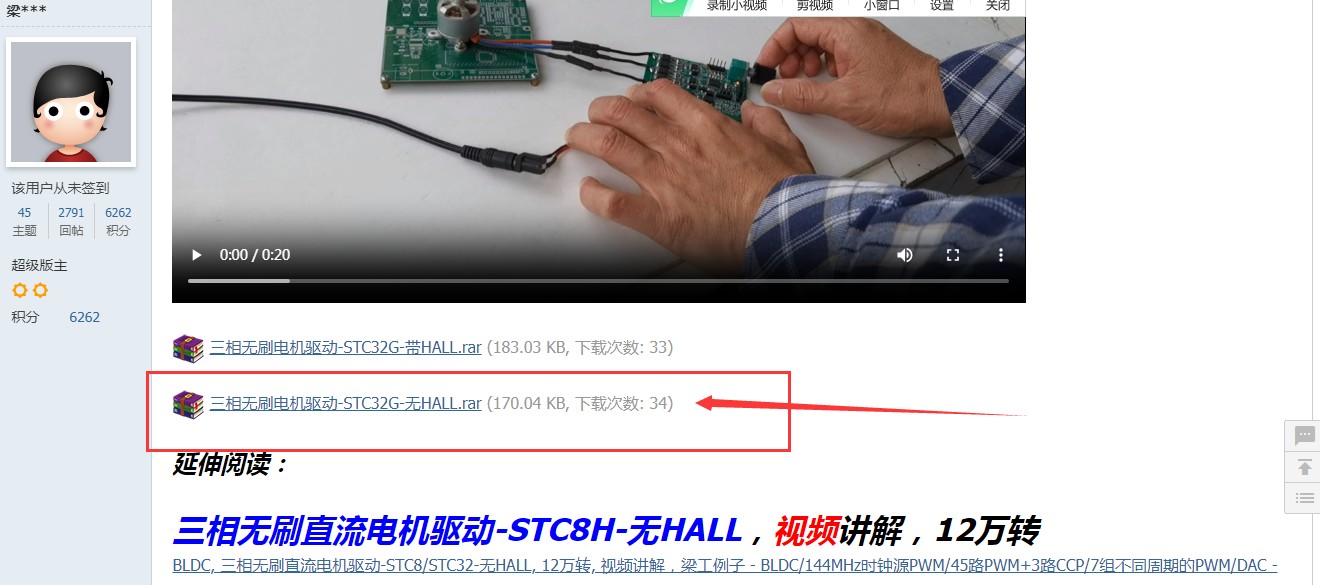

我下载的是这个例子，里面的PCB图打不开？

REN_*** · 发表于 2024-4-5 10:36:58

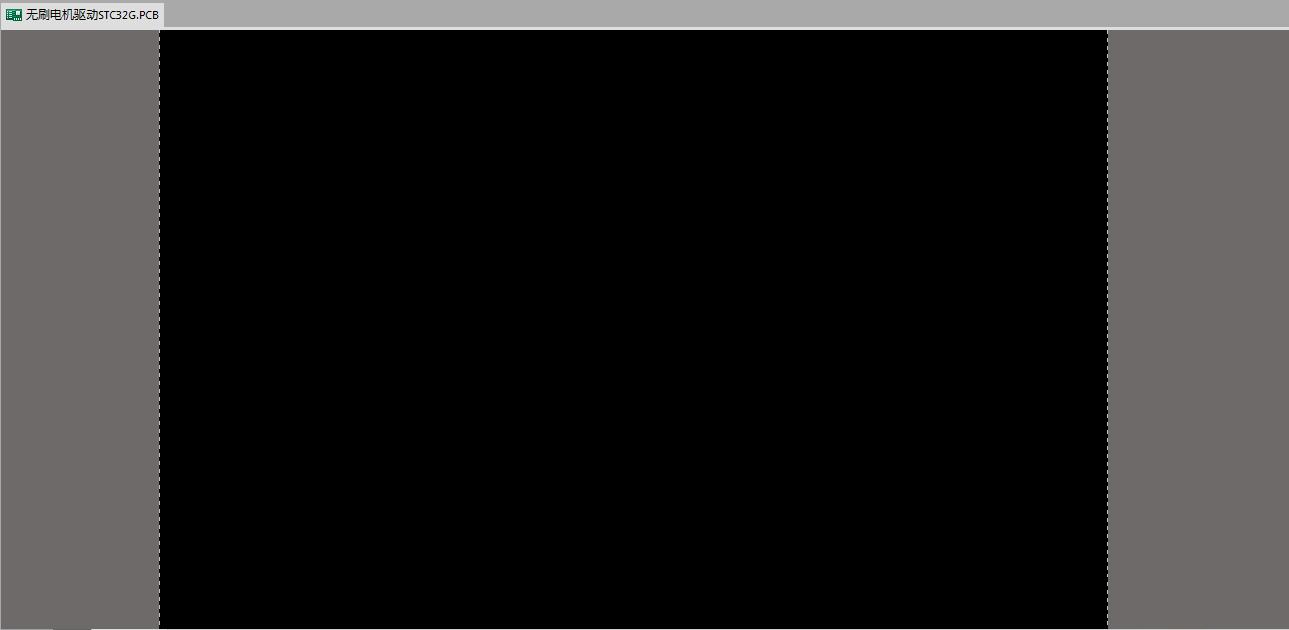

PCB图是空的

神*** · 发表于 2024-4-5 11:52:50

自己根据原理图用立创的重画下

REN_*** · 发表于 2024-4-5 12:47:40

我是想按照梁工的板子直接做一个板子调试程序，学习程序。以前做了一个STC8H的板子，是按照PDF做的，烧板子，板子铜皮都烧断了，MOS管也烧了，可能是电路有问题。所以这次我想直接用梁工的图做板子，然后下载后打不开。

梁*** · 发表于 2024-4-5 13:38:53

REN_*** 发表于 2024-4-5 12:47
我是想按照梁工的板子直接做一个板子调试程序，学习程序。以前做了一个STC8H的板子，是按照PDF做的，烧板子 ...

我用的PROTEL，你用的什么PCB软件？PCB软件不同，就可能会有兼容性问题。


REN_*** · 发表于 2024-4-5 18:07:02

梁*** 发表于 2024-4-5 13:38
我用的PROTEL，你用的什么PCB软件？PCB软件不同，就可能会有兼容性问题。

我用的是AD16，我知道了

REN_*** · 发表于 2024-4-5 18:07:42

REN_*** 发表于 2024-4-5 18:07
我用的是AD16，我知道了

谢谢梁工大佬回复，我看你讲的电机视频很好，很喜欢，学到了很多

REN_*** · 发表于 2024-4-5 18:22:21

你好梁工，我用的AD软件可以打开其他的PROTEL的图，你这个还是打不开，不知道为什么，能不能在给我单独发一下PCB图，是不是我下载的文件损坏了

梁*** · 发表于 2024-4-5 19:09:44

REN_*** 发表于 2024-4-5 18:22
你好梁工，我用的AD软件可以打开其他的PROTEL的图，你这个还是打不开，不知道为什么，能不能在给我单独发一 ...

无刷电机驱动STC32G.PCB (76 KB, 下载次数: 120)
