buck boost电路中s8850为何不导通

[复制链接]
pluto***
  • 打卡等级：偶尔看看I
  • 打卡总天数：10
  • 最近打卡：2025-08-11 22:06:58

26

主题

40

回帖

337

积分

中级会员

积分
337
发表于 2024-4-4 10:11:57 | 显示全部楼层 |阅读模式
本帖最后由 pluto1000 于 2024-4-5 17:33 编辑

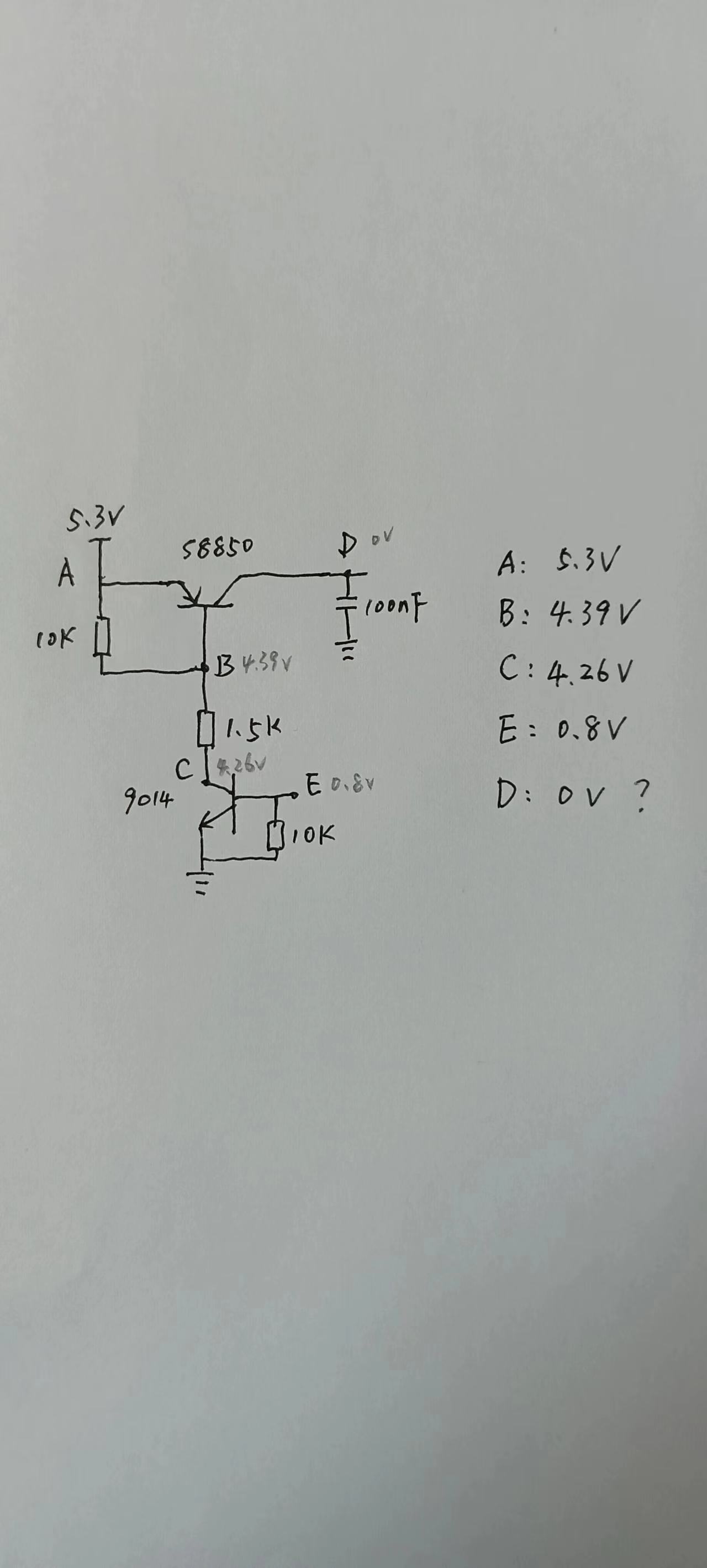

各位大佬，下图所示，这是buck boost电路的开关部分，没画右侧的输出电感和输入电阻部分，图中标的电压是万用表测量得到的数值，动态的电压请看示波器显示。焊接检查都是正确的,两个三极管都是好的。用ltspice仿真是正确的，但实际情况和仿真有些不同，E点是由单片机硬件PWM产生电压，占空比目前是50%,频率原先是10KHZ，后提高到17.5kHZ，现象一样。
s8850导通条件都符合，但为何不导通？即D点一直是0v。

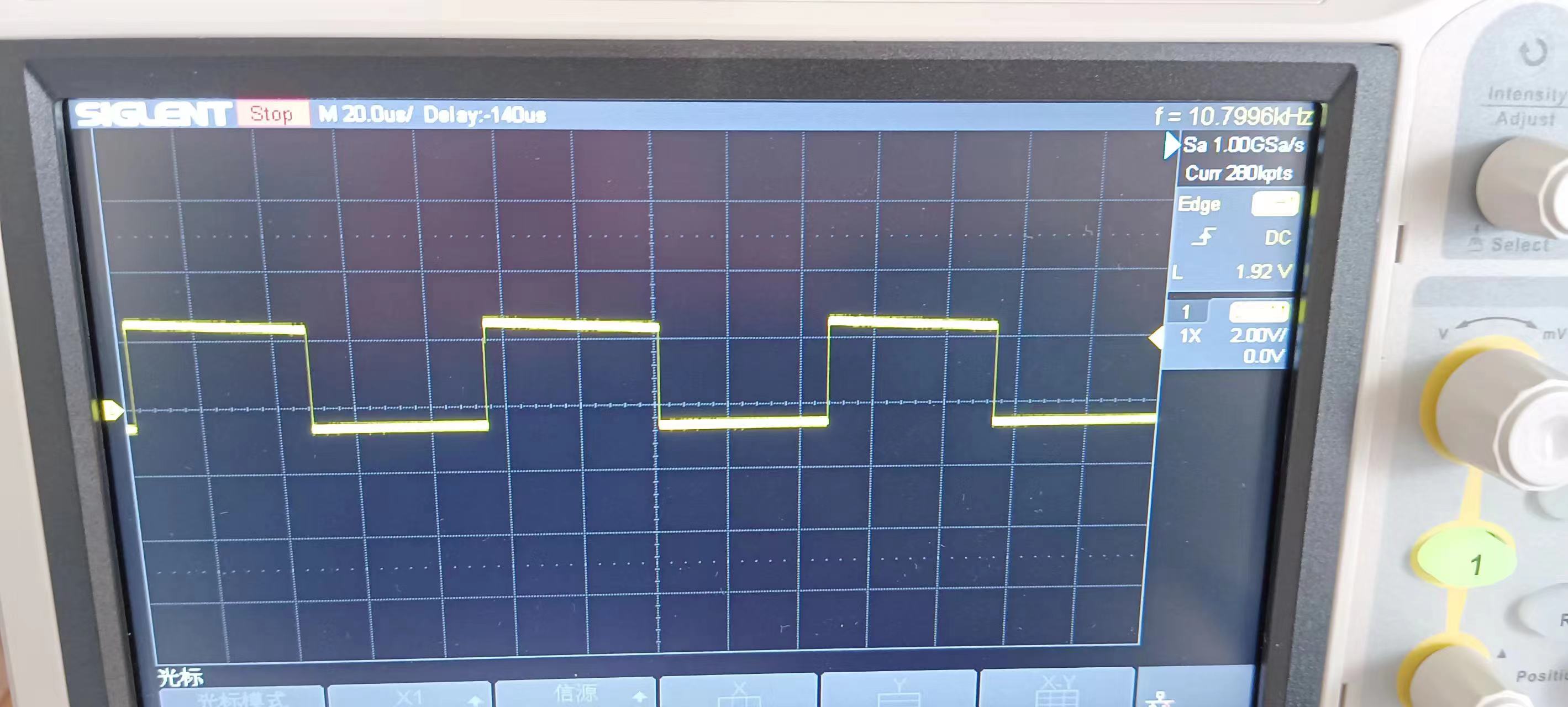

这是E点波形：

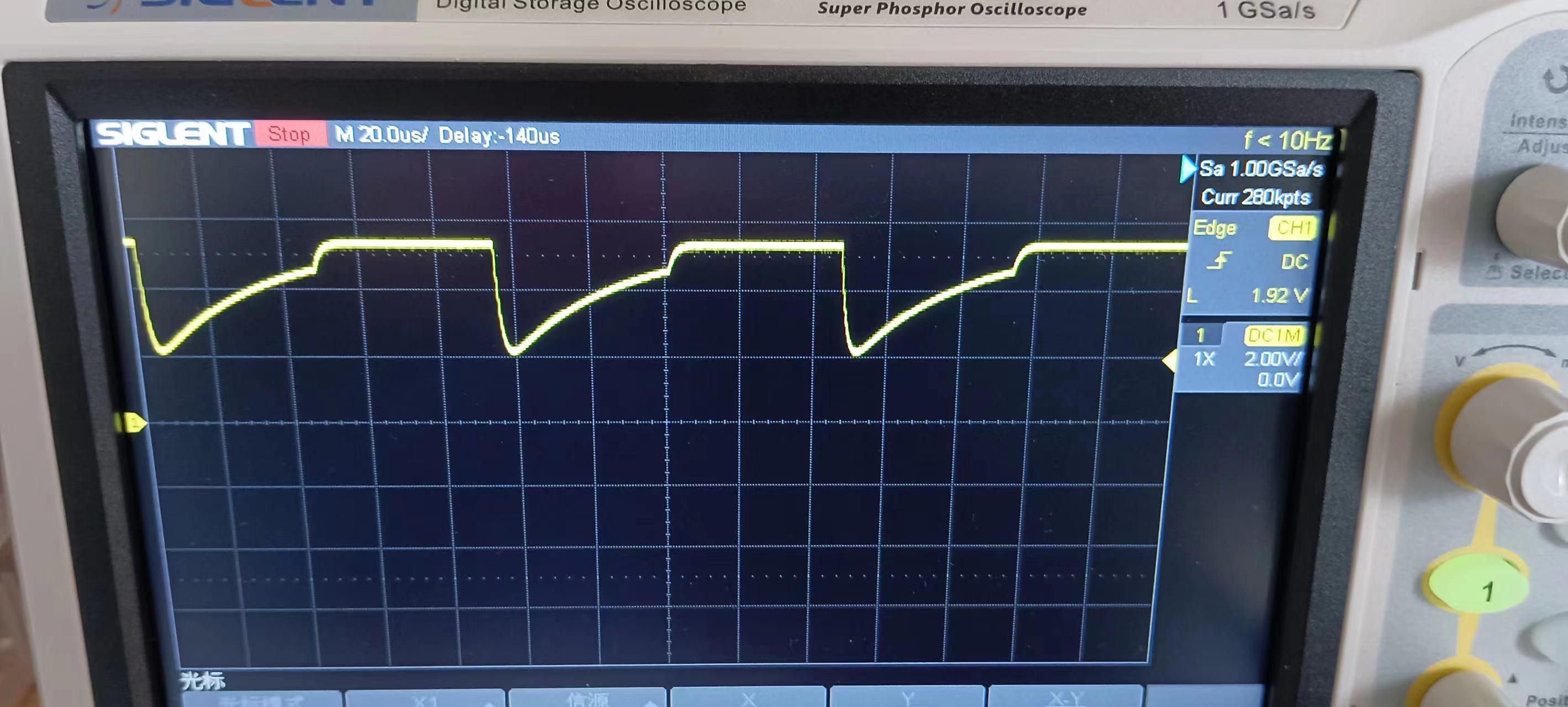

这是C点波形：

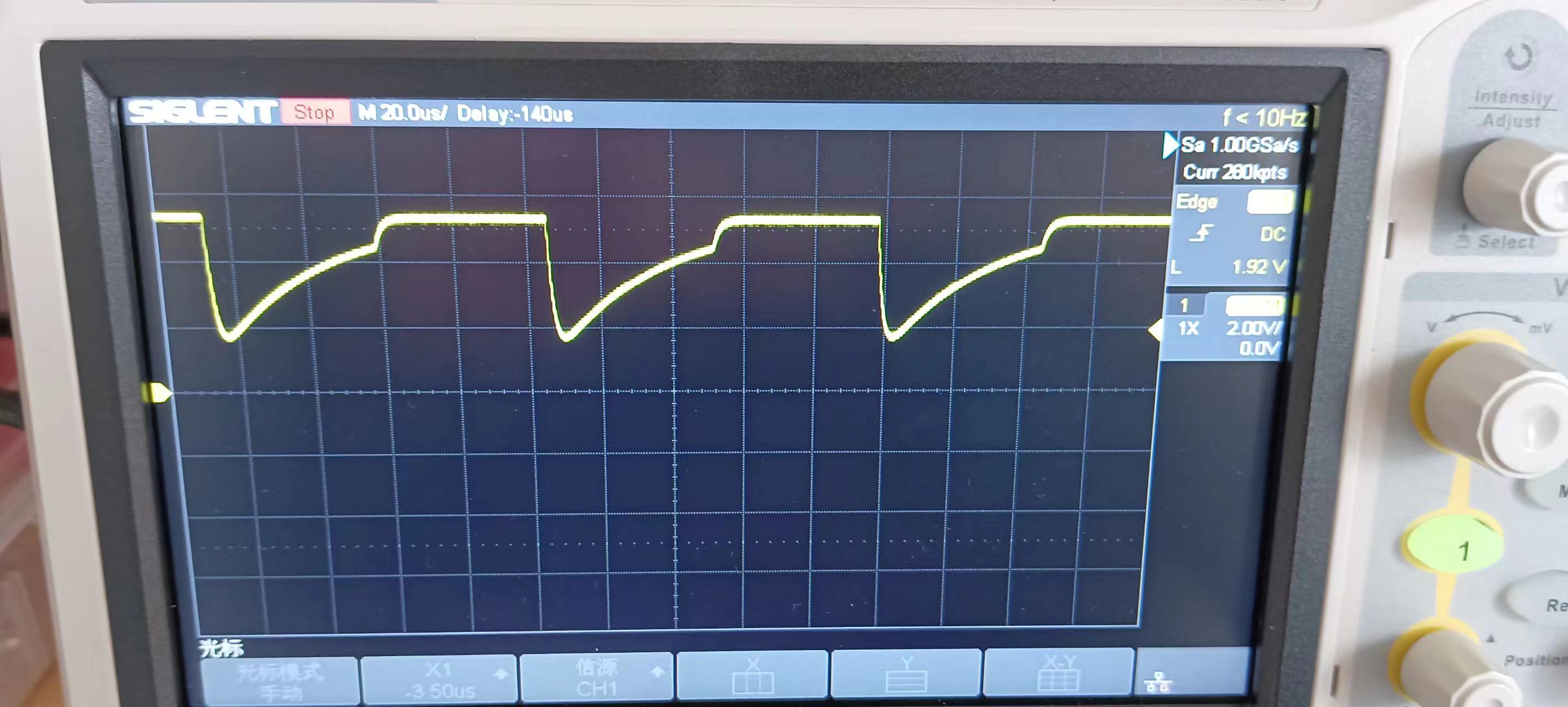

这是B点波形：

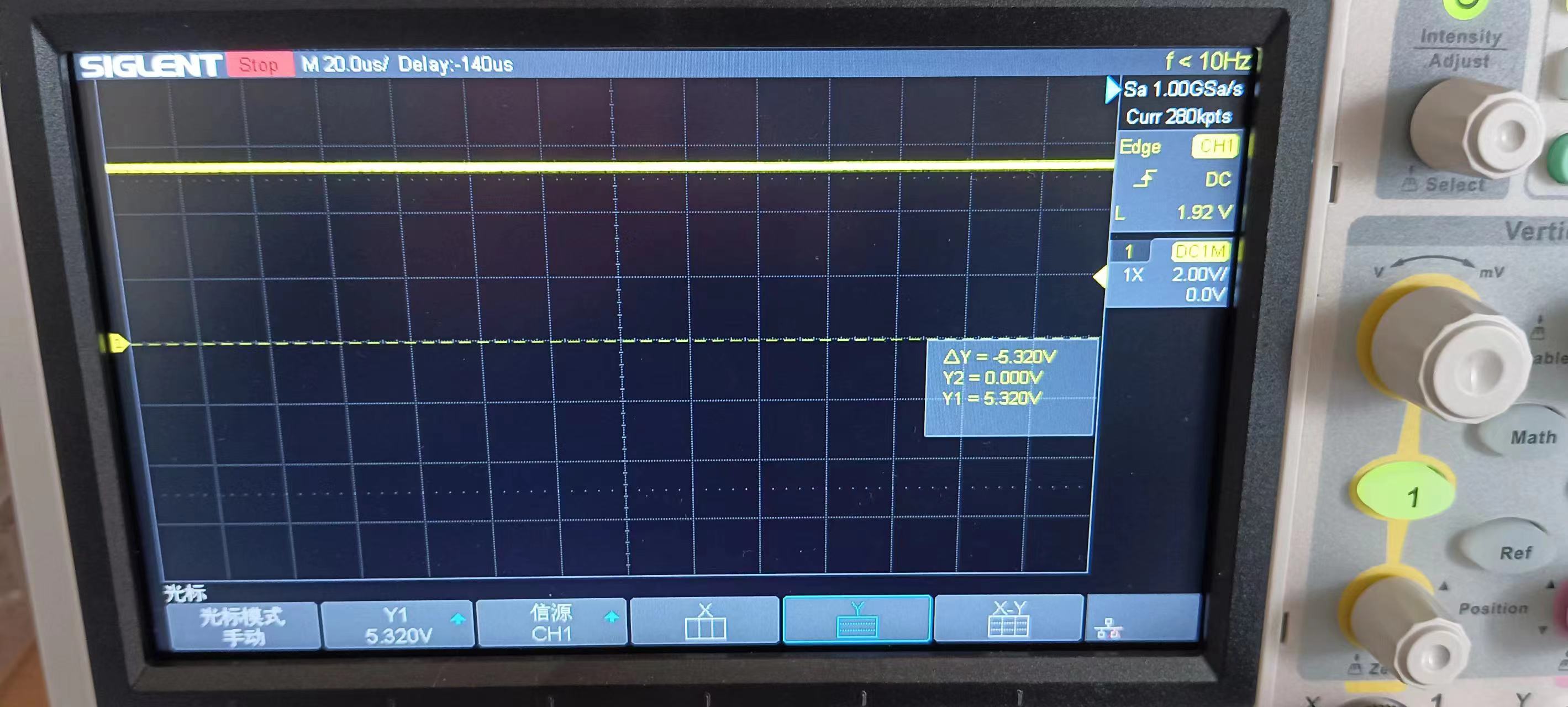

这是A点波形：
回复

使用道具 举报 送花
神***
  • 打卡等级：常住居民III
  • 打卡总天数：161
  • 最近打卡：2025-08-23 08:11:44

775

主题

1万

回帖

1万

积分

管理员

积分
18735
发表于 2024-4-4 11:17:14 | 显示全部楼层
学会用电脑画图，从别人正确的图开始

https://www.stcaimcu.com/forum.p ... ptid=4830&pid=32877

不要浪费时间从头再来，没人有时间学习你是焊接错误还是型号买错


回复

使用道具 举报 送花
社区***
  • 打卡等级：以坛为家III
  • 打卡总天数：626
  • 最近打卡：2025-08-24 05:32:32

24

主题

531

回帖

1599

积分

荣誉版主

积分
1599
发表于 2024-4-4 11:18:05 | 显示全部楼层
10K的电阻太大了，换成1。5K.

点评

神***
让他学会简化电路，还没懂，就搞那么复杂  详情 回复 发表于 2024-4-4 11:21
回复

使用道具 举报 送花
神***
  • 打卡等级：常住居民III
  • 打卡总天数：161
  • 最近打卡：2025-08-23 08:11:44

775

主题

1万

回帖

1万

积分

管理员

积分
18735
发表于 2024-4-4 11:21:02 | 显示全部楼层
社区*** 发表于 2024-4-4 11:18
10K的电阻太大了，换成1。5K.

让他学会简化电路，还没懂，就搞那么复杂
回复

使用道具 举报 送花
xxxe***
  • 打卡等级：以坛为家II
  • 打卡总天数：464
  • 最近打卡：2025-08-25 00:07:16

0

主题

336

回帖

1818

积分

金牌会员

积分
1818
发表于 2024-4-5 14:41:11 | 显示全部楼层
E点由单片机PWM产生的0.8V的开关脉冲也是够低的啊
回复

使用道具 举报 送花
网***
  • 打卡等级：以坛为家II
  • 打卡总天数：472
  • 最近打卡：2025-08-24 13:13:51

9

主题

396

回帖

2869

积分

金牌会员

积分
2869
发表于 2024-4-5 16:12:36 | 显示全部楼层
这电路没电感储能,根本不是什么buck电路,即使电路开关驱动正常,也不可能实现稳压输出.
先别调机了,学习下DCDC电路再搞吧
回复

使用道具 举报 送花
晓***
  • 打卡等级：以坛为家II
  • 打卡总天数：522
  • 最近打卡：2025-08-24 00:56:18
已绑定手机

40

主题

2412

回帖

3260

积分

荣誉版主

积分
3260
发表于 2024-4-5 16:32:36 | 显示全部楼层
那个9014不是接错就是挂了，基极都0.8V了，集电极怎么可能还那么高电压
睁开眼睛做场梦~~~
回复

使用道具 举报 送花
lijun***
  • 打卡等级：初来乍到
  • 打卡总天数：3
  • 最近打卡：2025-06-03 19:04:25

4

主题

77

回帖

982

积分

荣誉版主

积分
982
发表于 2024-4-5 16:33:48 来自手机 | 显示全部楼层
E点为什么不串联电阻？你想把单片机短路吗？很明显，9014基极已进入过饱和状态，正常情况下只要几十uA就够了，而且IO口必须是推挽或准双相模式，能拉能灌才行
回复

使用道具 举报 送花
