三相无刷电机驱动-32G系列-无HALL-PID控制-OLED显示-串口绘图启动改进版本

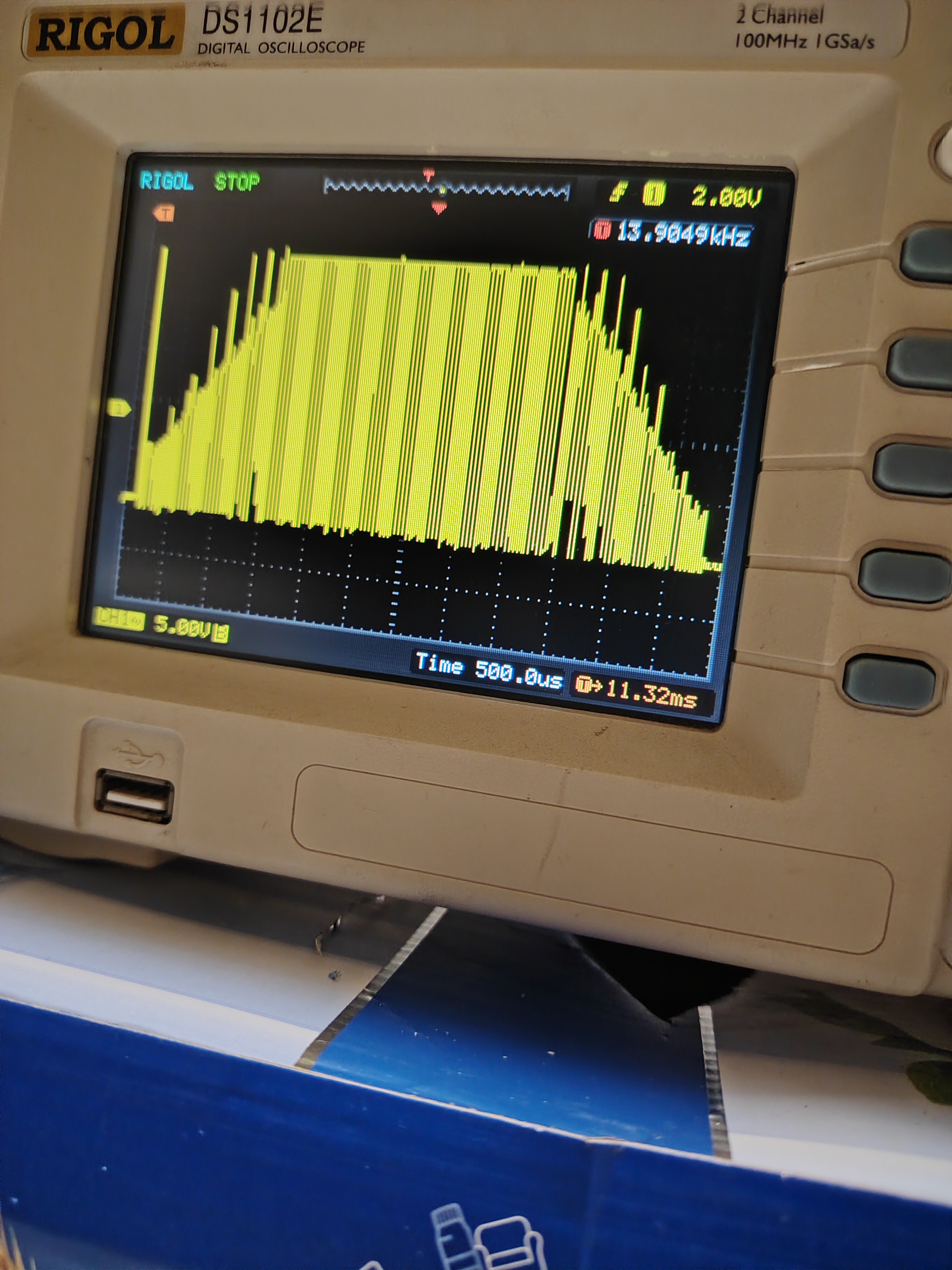

haimin*** · 发表于 2024-12-27 20:36:17

梁*** · 发表于 2024-12-28 11:12:54

haimin*** 发表于 2024-12-27 20:36

这个波形是对的了，基本是对称的。

haimin*** · 发表于 2024-12-28 13:19:12

梁工您好！请问三相无刷电机驱动-32G系列-无HALL-PID控制中，电机实际转速怎么计算的。

梁*** · 发表于 2024-12-28 13:23:09

haimin*** 发表于 2024-12-28 13:19
梁工您好！请问三相无刷电机驱动-32G系列-无HALL-PID控制中，电机实际转速怎么计算的。 ...

电机实际转速 = 60 * 换相频率 / 6 / 磁极对。

haimin*** · 发表于 2024-12-28 18:46:38

梁工您好！我的电机驱动板工作正常了，但在调到最大占空比时约（98%）显示的电机转速只有1380转，程序中计算转速转速这一条搞不明白

haimin*** · 发表于 2024-12-28 18:49:50

电机说明是6极电机，转速为20rps-70rps，我的从串口看到最大转速显示

haimin*** · 发表于 2024-12-28 18:51:37

不知道显示这个转速是不是电机的真是转速

haimin*** · 发表于 2024-12-28 18:55:17

这一句也不明白请梁工帮解释一下，谢谢！

haimin*** · 发表于 2024-12-28 18:56:35

这个数值是怎么得来的

haimin*** · 发表于 2024-12-28 19:00:50

这是最高转素时相输出波形
