使用PCA捕获功能的疑问

风化了***

使用PCA捕获功能，CCAP寄存器会自动清零吗

梁***

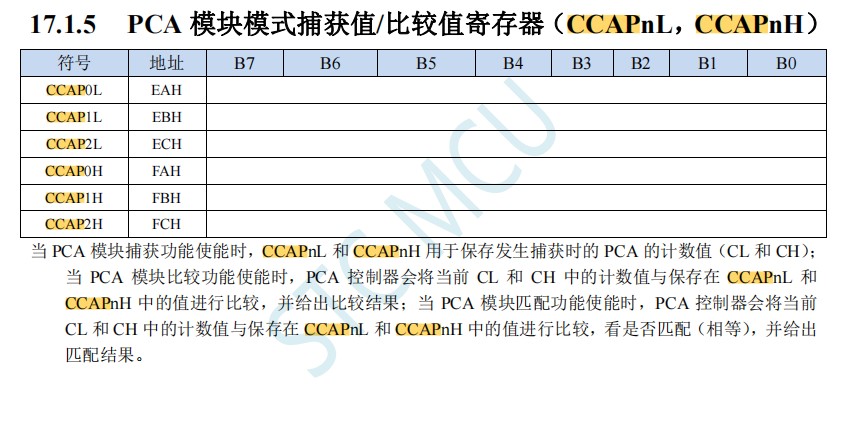

CCAPn是捕捉到的时刻，没有清零的说法。PCA的16位定时器（CH、CL）一直在计数，出现捕捉边沿，就将这一时刻对应的CH、CL值自动保存起来供用户读取。

风化了***

梁*** 发表于 2024-3-25 15:53
CCAPn是捕捉到的时刻，没有清零的说法。PCA的16位定时器（CH、CL）一直在计数，出现捕捉边沿，就将这一时刻 ...

16位的定时器溢出了咋办，最高65535，是重新开始吗？
是否可以主动清零
（我想要通过pca捕捉模式来看2个上升沿之间的间隔时间，梁工看下这个是否可以实现啊）

梁***

风化了*** 发表于 2024-3-25 16:50
16位的定时器溢出了咋办，最高65535，是重新开始吗？
是否可以主动清零
（我想要通过pca捕捉模式来看2个 ...

65535，下一个时钟就归0。

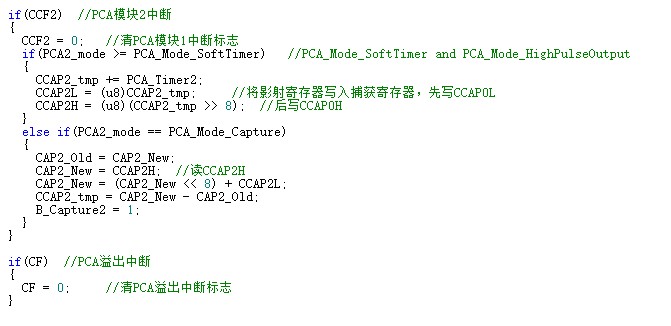

“我想要通过pca捕捉模式来看2个上升沿之间的间隔时间”，我们都有具体的例子、源码，请参考“03-PCA-3路捕获-串口1返回-C语言”或“03A-STC8G1K08A-8PIN-PCA-3路捕获-串口1返回-C语言”。
STC8G系列-PCA相关程序.rar (309.7 KB, 下载次数: 121)

2024-3-25 21:18 上传

点击文件名下载附件

xj3***

PCA的CCP寄存器是定义的触发事件触发时刻记录的PCA计数器的值，最近有一个产品用的MCU的内部时钟温度稳定性不是太好，需要测试其串口数据的单bit时宽，用的就是C8051F120的PCA功能，用100M晶振作为时钟，测量精度可达10ns。PAC0CP0捕获串口数据流起始位的下降沿，PAC0CP1捕获串口数据流起始位的上升沿，把PCA0CP1-PCA0CP0赋值给unsigned int16变量，可以得到0-65535的结果，也就是可以测0-655.35us的范围。

xj3***

另外问下梁工，STC32好像没有PCA模块，有其它模块可以实现PCA的capture功能吗？

神***

xj3*** 发表于 2024-6-27 14:14
另外问下梁工，STC32好像没有PCA模块，有其它模块可以实现PCA的capture功能吗？ ...

STC32G12K128, STC32G8K64 都有
144MHz 时钟支持的 PWM 测量外部信号

梁***

xj3*** 发表于 2024-6-27 14:14
另外问下梁工，STC32好像没有PCA模块，有其它模块可以实现PCA的capture功能吗？ ...

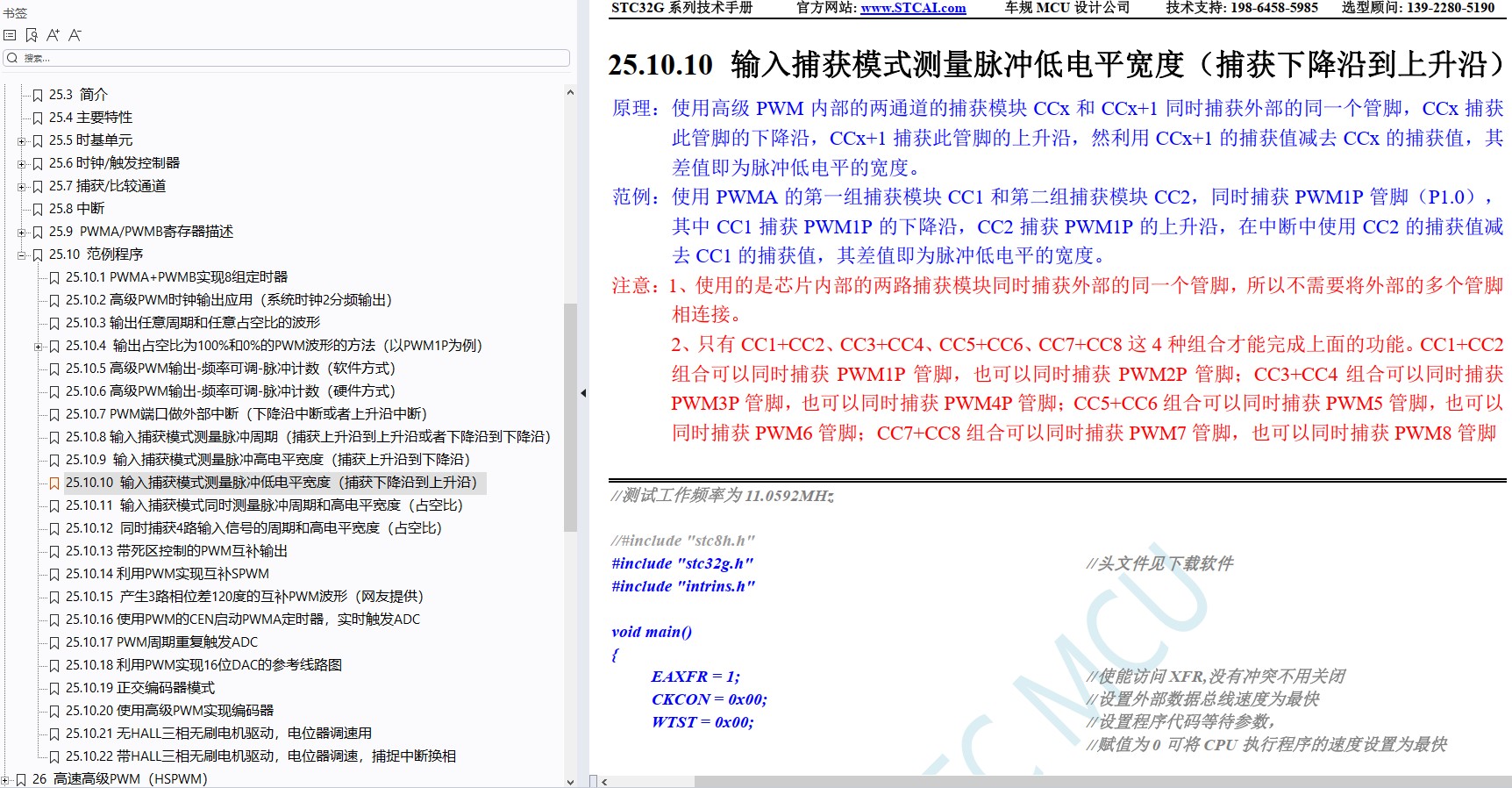

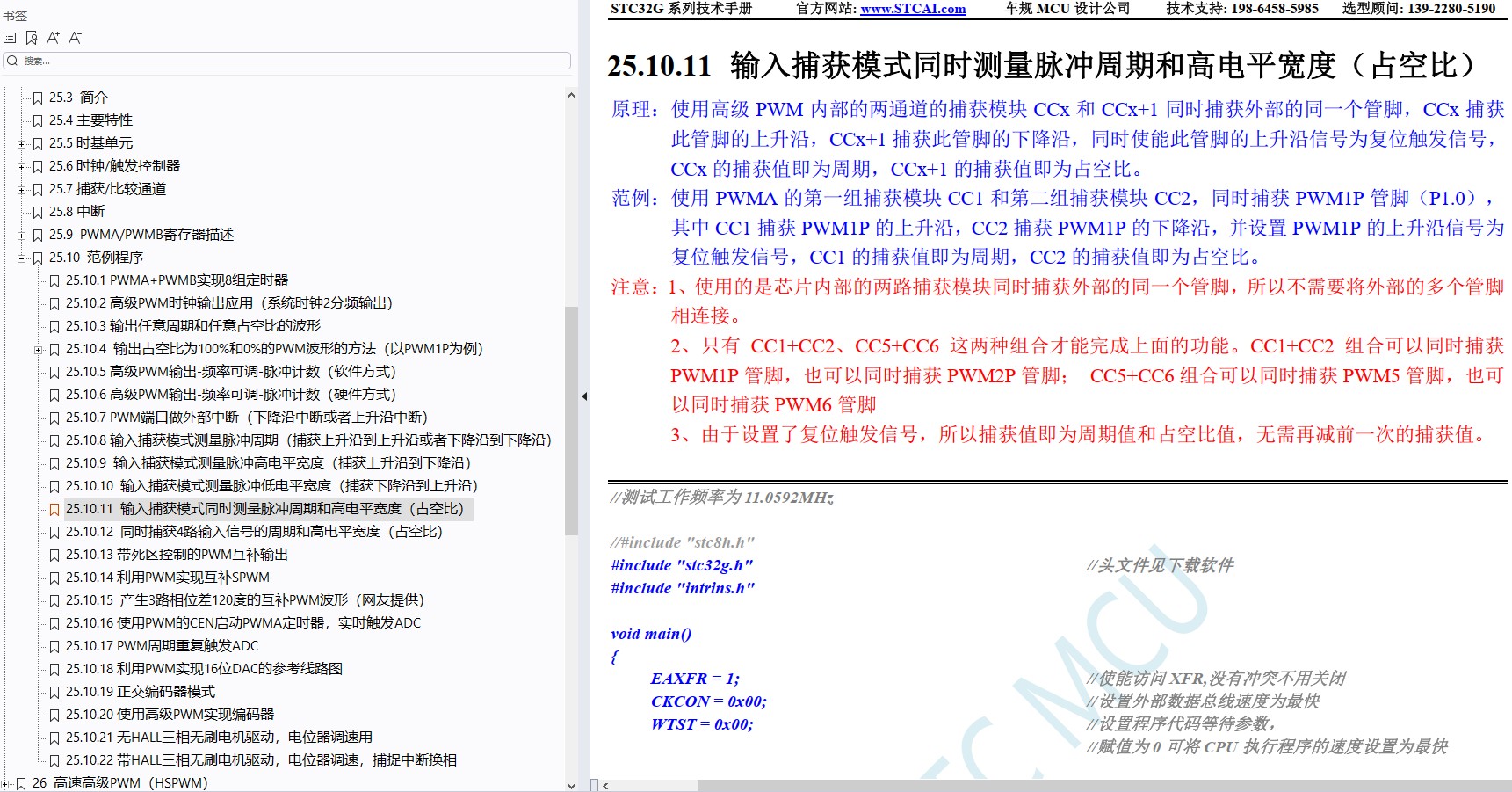

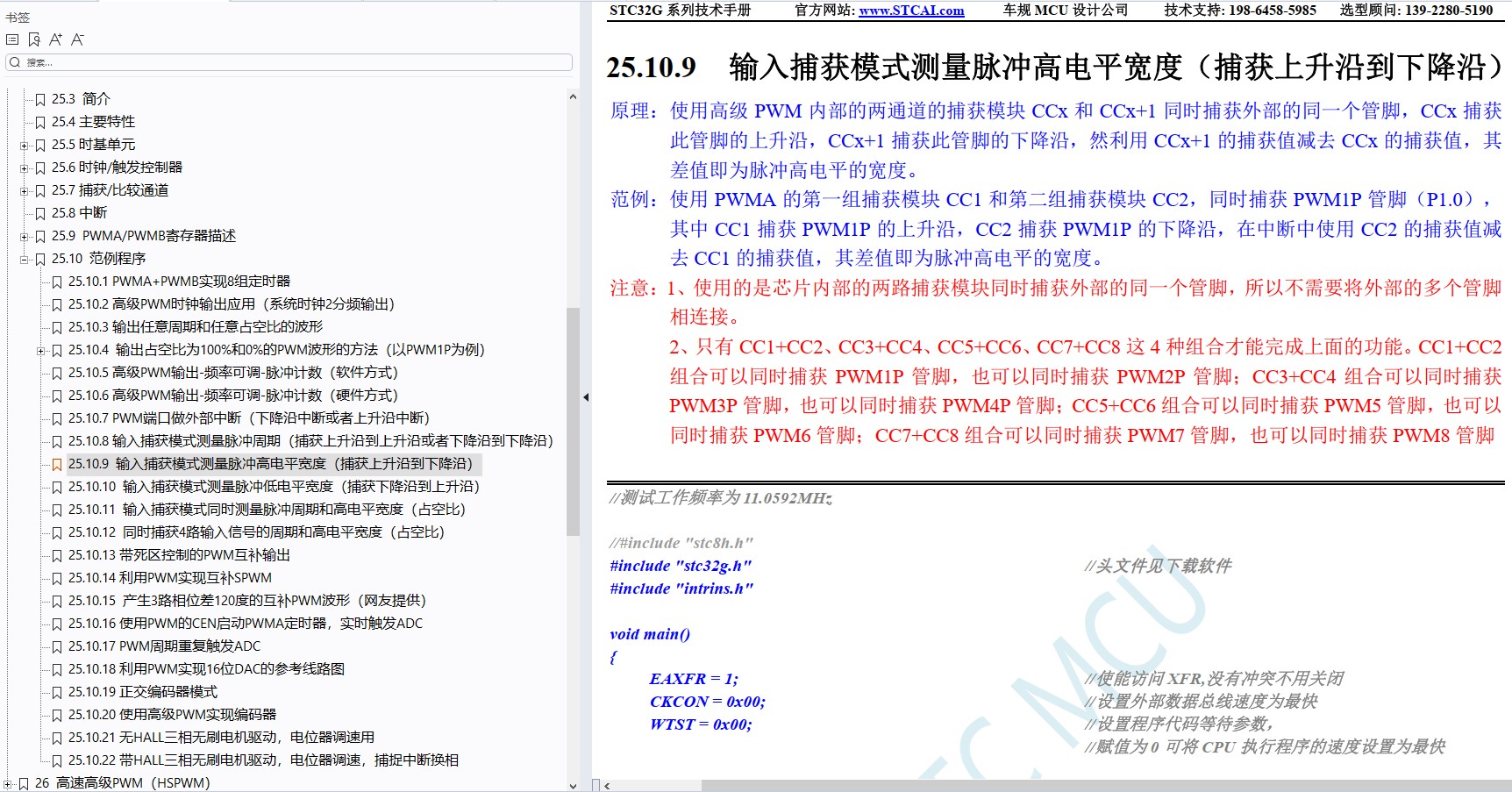

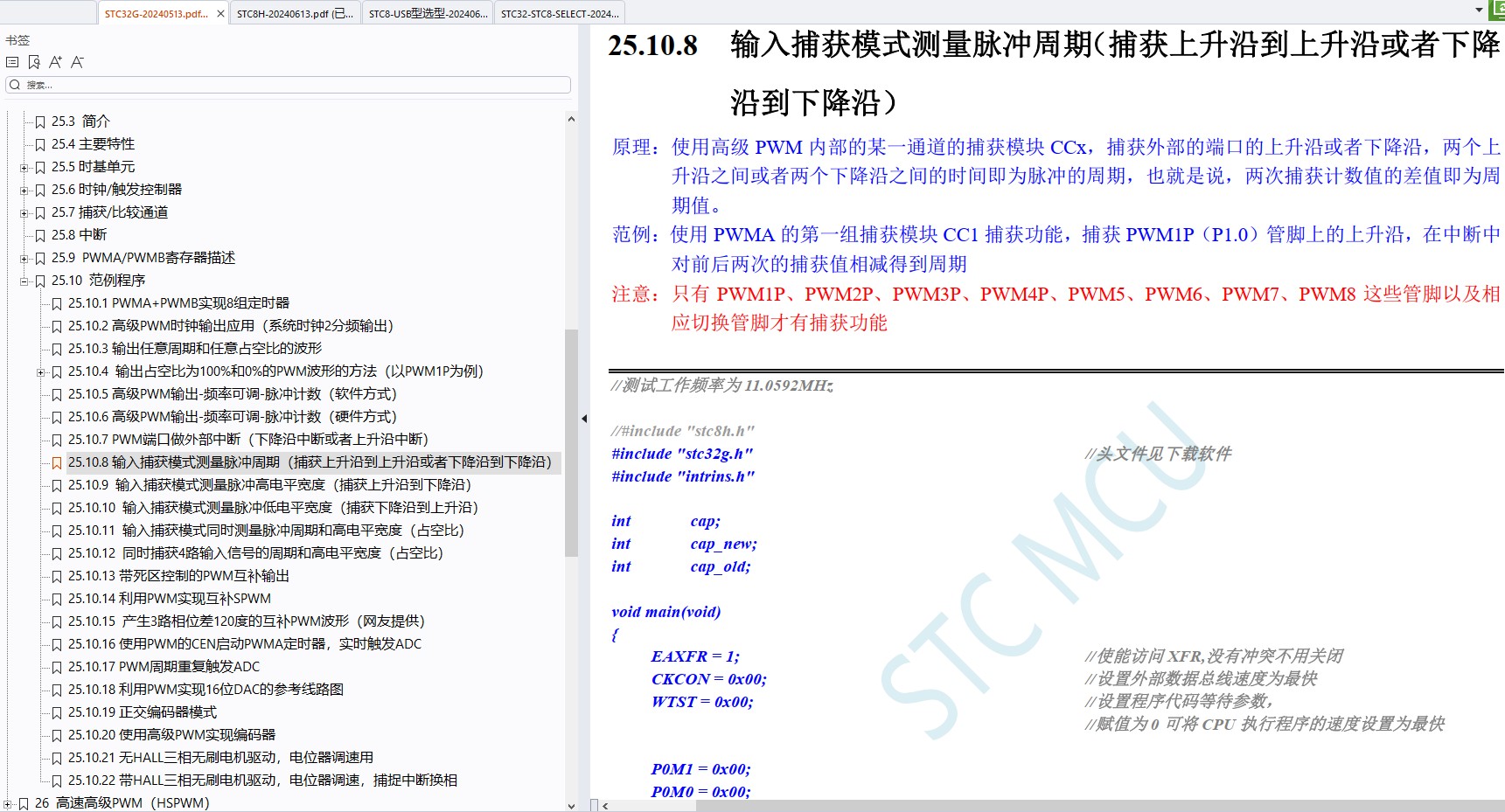

STC32没有PCA，使用PWM的捕捉功能实现，原理类似。可以下载下面帖子种我的例程测试，其中03、04的就是捕捉的。

STC32G-高级PWM范例程序下载
https://www.stcaimcu.com/forum.php?mod=viewthread&tid=1778
(出处: 国芯技术交流网站)

xj3***

xj3*** 发表于 2024-6-27 13:51
PCA的CCP寄存器是定义的触发事件触发时刻记录的PCA计数器的值，最近有一个产品用的MCU的内部时钟温度稳定性 ...

https://www.stcaimcu.com/forum.p ... =7427&pid=88855
100M频率的周期是不是10ns？与50%占空比有关系吗？我都已经测出10ns的精度了，不要误导群众。

梁***

xj3*** 发表于 2024-7-1 18:12
https://www.stcaimcu.com/forum.php?mod=redirect&goto=findpost&ptid=7427&pid=88855
100M频率的周期是 ...

你还是没有搞懂精度与分辨率的概念！
100M的晶振，分辨率是10ns，但是精度可能是10ppm，即一秒误差10us。
你都已经测出10ns的精度了，那么，你用的是什么晶振？你用的是什么仪表作为标准测量的？精度总是相对值，你说的10ns精度，是在多长的时间内的精度？1秒？假设是1秒，精度10ns，那么你一个时钟的精度比GPS模块的时钟精度都要高了，GPS模块的秒脉冲精度一般是30ns。而一般价格大约30~50元的温补晶振，精度也就是0.1ppm的量级，超过100元的恒温晶振误差经过精确调整也才0.01ppm，也就是1秒误差10ns。
所以，能否告诉我，你用的是什么晶振？我查下其参数，

我在误导群众？我哪一句话误导群众，请指出来！
