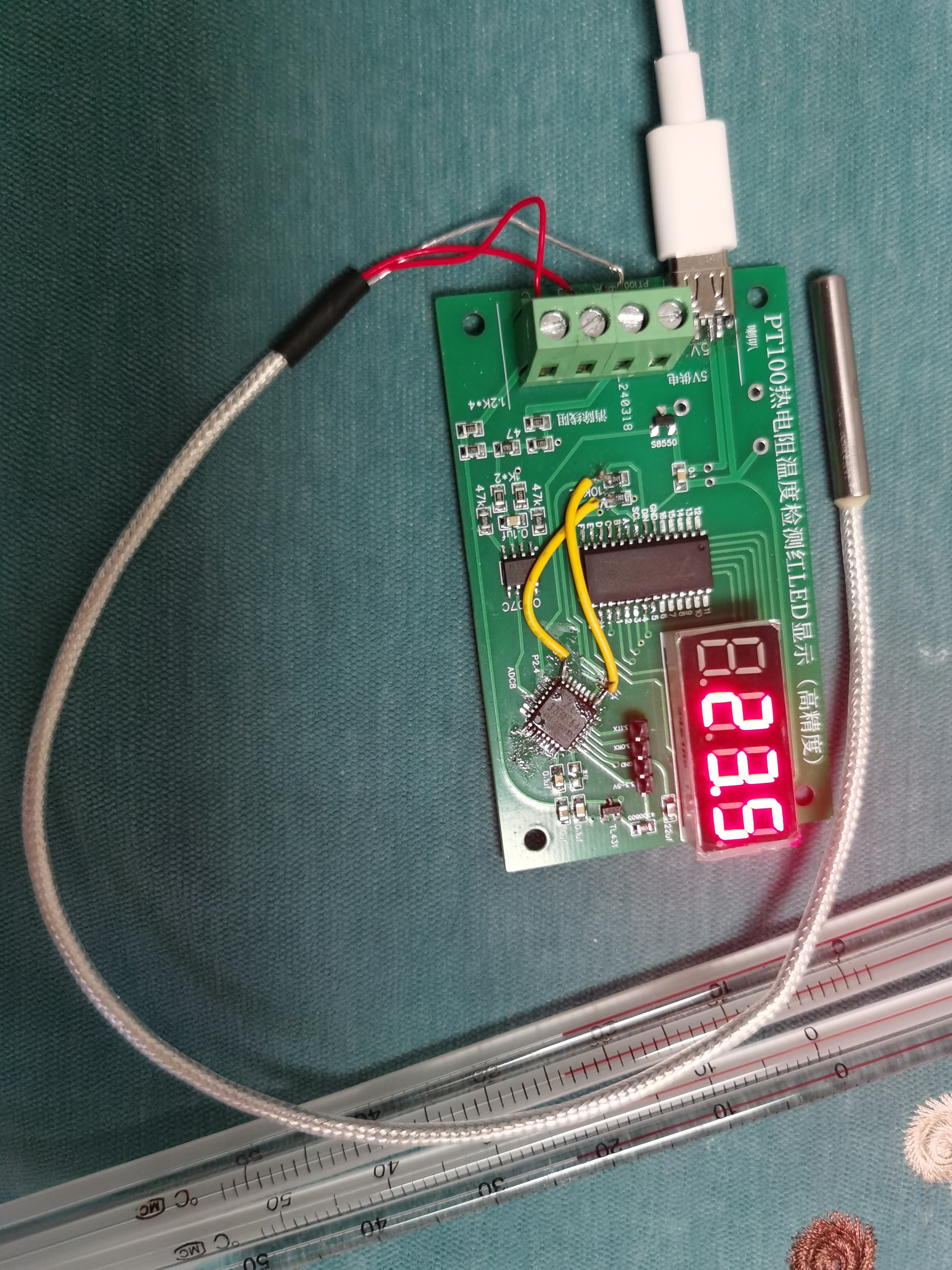

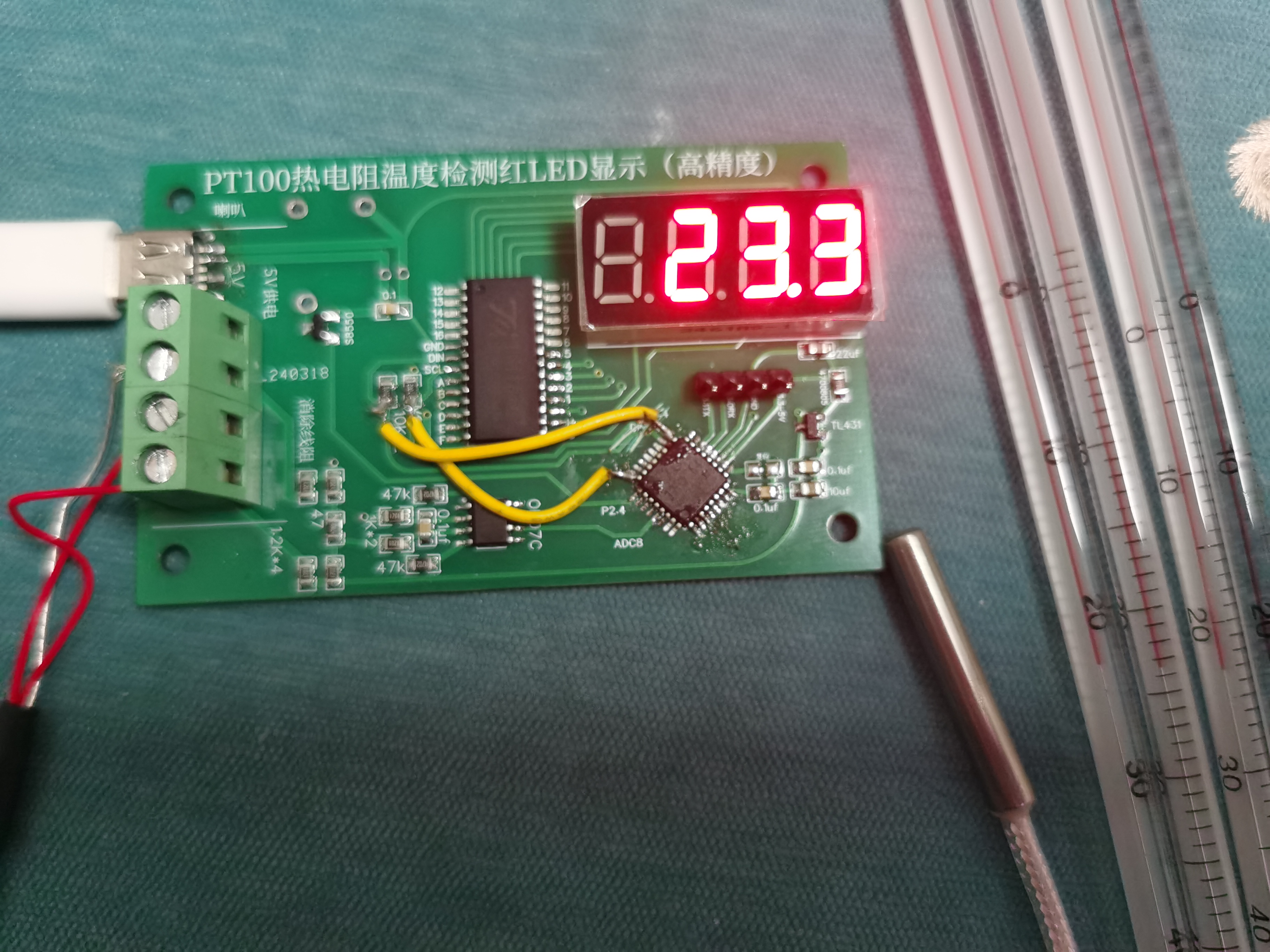

这个是我做的pt100热电阻测温设备可以放到需要的地方

qepu*** · 发表于 2024-3-24 09:03:47

这个采样非常精准。误差和PT100热电阻有关。
有精确的设备可以标定的更精确。
目前标定的误差。1.5度以内。
这种热电阻的话，它的温度变化时间大约需要15分钟。
这是经过测试的来的比较慢。不知道各位喜不喜欢？
用的是 32G8K64

下面上个视频
今天把负数也做出来了。
传不上去。先这样吧
下面这个就是测热电阻的测试情况了。

NT*** · 发表于 2024-3-24 10:19:55

有现成的模块可以买MAX31865 , 不过学习一下还是称赞的。

qepu*** · 发表于 2024-3-24 13:00:06

NT*** 发表于 2024-3-24 10:19
有现成的模块可以买MAX31865 , 不过学习一下还是称赞的。

有现成的模块可以买MAX31865 , 不过学习一下还是称赞的。
这个是这样的。MAX31865需要6-8元钱。有人做成成品了多路的利用电子开关做的。但是我买了试了不能消除线阻。我这个可以消除0-5欧姆左右的正常线阻。一会再传个我刚做的演示

zhude*** · 发表于 2024-3-25 16:20:01

很实用

yja*** · 发表于 2024-3-25 22:35:04

我之前也用过PT100做过一个检测水温的，定制的紫铜防水探头，反映比18B20快。

qepu*** · 发表于 2024-3-26 10:03:45

zhudean11 发表于 2024-3-25 16:20
很实用

谢谢赞美。
小知识stc单片机附近不可以加超过100uf电容，会导致下载失败。

qepu*** · 发表于 2024-3-26 10:05:50

yjawei 发表于 2024-3-25 22:35
我之前也用过PT100做过一个检测水温的，定制的紫铜防水探头，反映比18B20快。 ...

其实这个重要的亮点就是可以消除线阻。实现远距离测温。简单显示。接下来我还会做测4-20ma的还有测热电偶的

yja*** · 发表于 2024-3-26 10:19:31

qepu*** 发表于 2024-3-26 10:05
其实这个重要的亮点就是可以消除线阻。实现远距离测温。简单显示。接下来我还会做测4-20ma的还有测热电偶 ...

期待热电偶

187137*** · 发表于 2024-3-29 09:06:50

用在工业上热电偶热电阻4~20ma模拟量输入输出都是非常有用的

qepu*** · 发表于 2024-3-29 14:10:11

yjawei 发表于 2024-3-26 10:19
期待热电偶

热点偶的意思不大，先搞的4-20ma然后再搞热电偶的。不知道能不能上视频

这个是4-20ma的测试视频，最大误差0.01ma比较可以了
