STC32G12K128的P4口输出状态不变！

神***

庄你 P4 变高变低，在屠龙刀上测试后给他

solomon***

我实测了一下，至少P4.0在推挽模式下输出是可以变化的。

你检查一下你的外围电路，是不是把输出电平给钳住了。

solomon***

[09:54:17.144]发送→setpinv 4 0 1

[09:54:17.207]接收←setpinv 4 0 1


                    设置引脚电平 4.0: 1 SET OK!
[09:54:30.000]发送→showpinv 4 0

[09:54:30.062]接收←showpinv 4 0


                    探测引脚电平
                    P4.0: 1
[09:54:42.236]发送→setpinv 4 0 0

[09:54:42.299]接收←setpinv 4 0 0


                    设置引脚电平 4.0: 0 SET OK!
[09:54:51.008]发送→showpinv 4 0

[09:54:51.071]接收←showpinv 4 0


                    探测引脚电平
                    P4.0: 0

国学***

在屠龙刀范例程序的基础上改的
P4跑马灯.zip (90.79 KB, 下载次数: 64)

2024-3-27 10:22 上传

点击文件名下载附件

ch***

楼主的工程文件，在屠龙刀三上面是正常的，P4口状态有变化，建议检查一下P4口的硬件连接是否对地短路以及io是否损坏。
另外，keil自带的软仿真是没有P4口的，如果头文件没问题大概率是硬件的问题

zxcv***

软仿真P4确实为0，把型号不要选STC32系列的，选KEILC251内置型号比如列表中的第1个Dolphin就可以

randon***

果然像你说的，改成别的，这个P4软仿真就好了，没搞懂其中原理或问题出在哪里？

zxcv***

randon*** 发表于 2024-3-27 18:20
果然像你说的，改成别的，这个P4软仿真就好了，没搞懂其中原理或问题出在哪里？ ...

这个要让STC厂家来查了，估计是仿真调试方面哪地方出了点小BUG

randon***

国学*** 发表于 2024-3-27 10:22
在屠龙刀范例程序的基础上改的

这个工程下的LIB 库没加进去呀。

randon***

zxcv*** 发表于 2024-3-27 20:22
这个要让STC厂家来查了，估计是仿真调试方面哪地方出了点小BUG

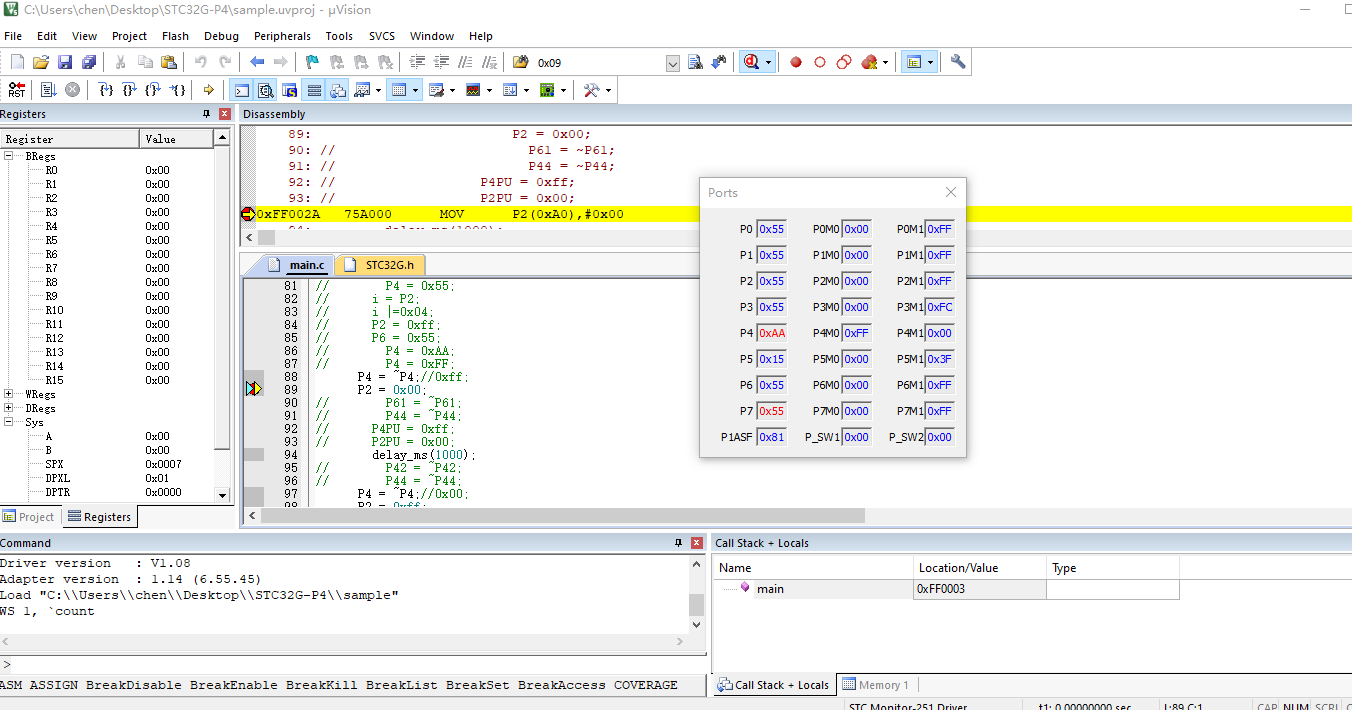

还有个奇怪现象，硬仿真，P4=0XFF,P4=0X00，灯可以闪烁；用P4=~P4就不行或P42=1,P42=0也不行。就是个别位闪烁，也不行。总感觉环境内部有诸多BUG。
