485通信共地问题导致无法通信？

38009***

485通信的电源和地，与其他的公共地必须要分开吗？
我其中一块板子就是，单片机和485通信的电源和地都是单独隔离的，可通信，
之前忘了隔离了，就是无法通信，后来隔离了就好了；
目前这块板子单片机、485通信、公共地都是公用的，目前怎么测试都是无法通信的？

神***

2个不同的 RS485 通信系统，不共地，能通信就通吧
我们实战是不远，就不在乎一条地线的成本，那就再拉条地线共地

神***

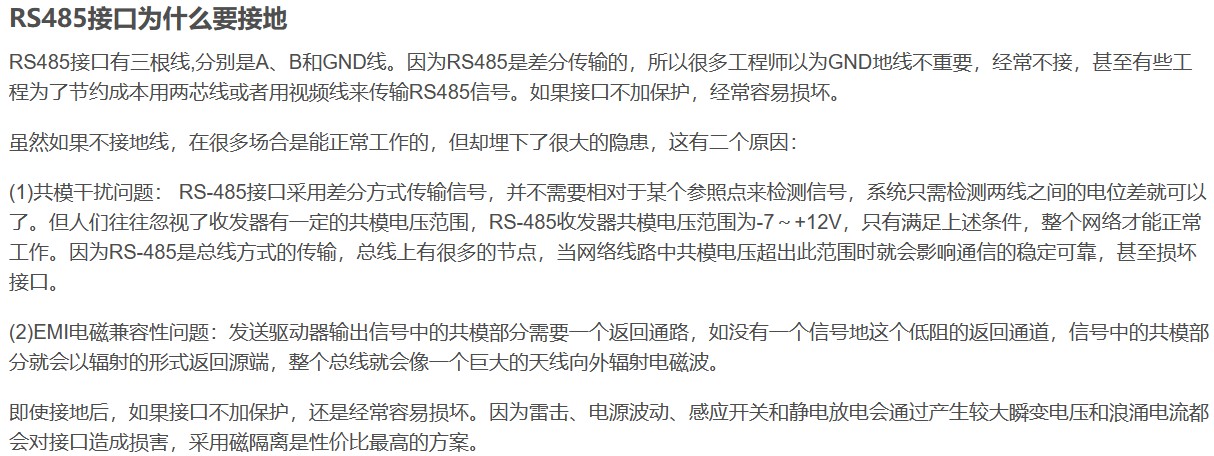

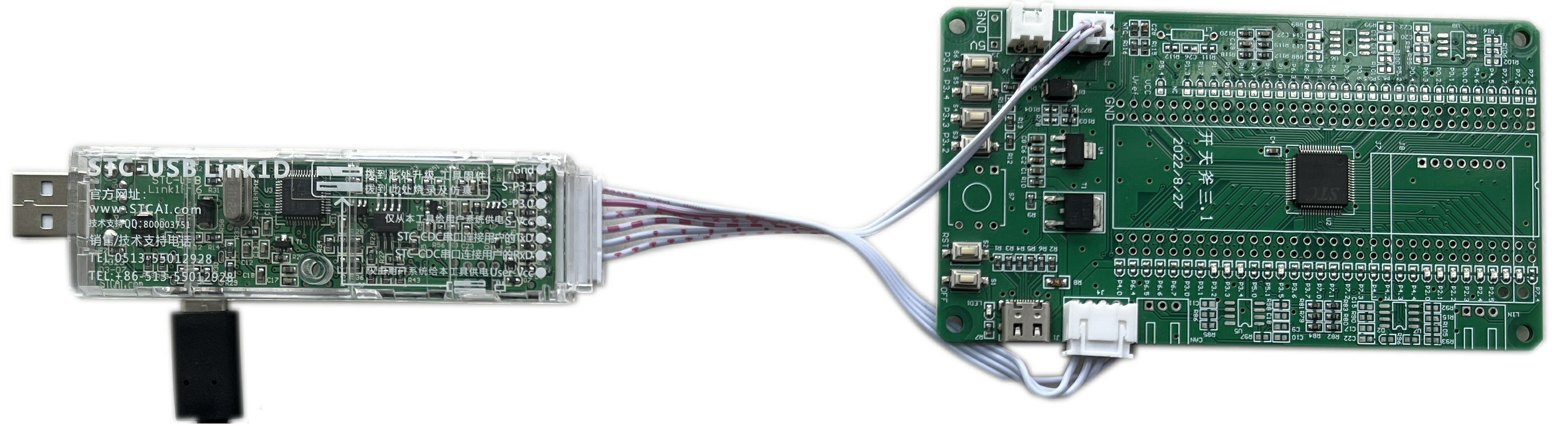

其实我们现在组网的 RS485都加了专门的一条地线，共地，效果超级好 ！
我师傅说 RS485 不用共地，但他实际测试，共地后，无码几乎没了。

通信的双方还是要加上基本的校验机制，发现错了，通知对方重传
===程序必须假定，传输时受干扰，正确的数据被干扰成错误的数据被接收到

说RS485不要共地的，那是实战经验不够，或者太抠门一条地线

我们都是这么送线的，思维模式不一样，
所以难免讲新人/老人 外行到省地线，还要说懂技术

神***

有钱，就共地，用屏蔽双绞线

38009***

神*** 发表于 2024-3-21 10:24
有钱，就共地，用屏蔽双绞线

是我表达不够清晰，理解还是有偏差，
485的5V地与主电源12V地要用隔离电源模块隔离分开，能正常通信；
若是485的5V地与主电源12V地共地，非隔离电源，485通信不能正常工作？？

社区***

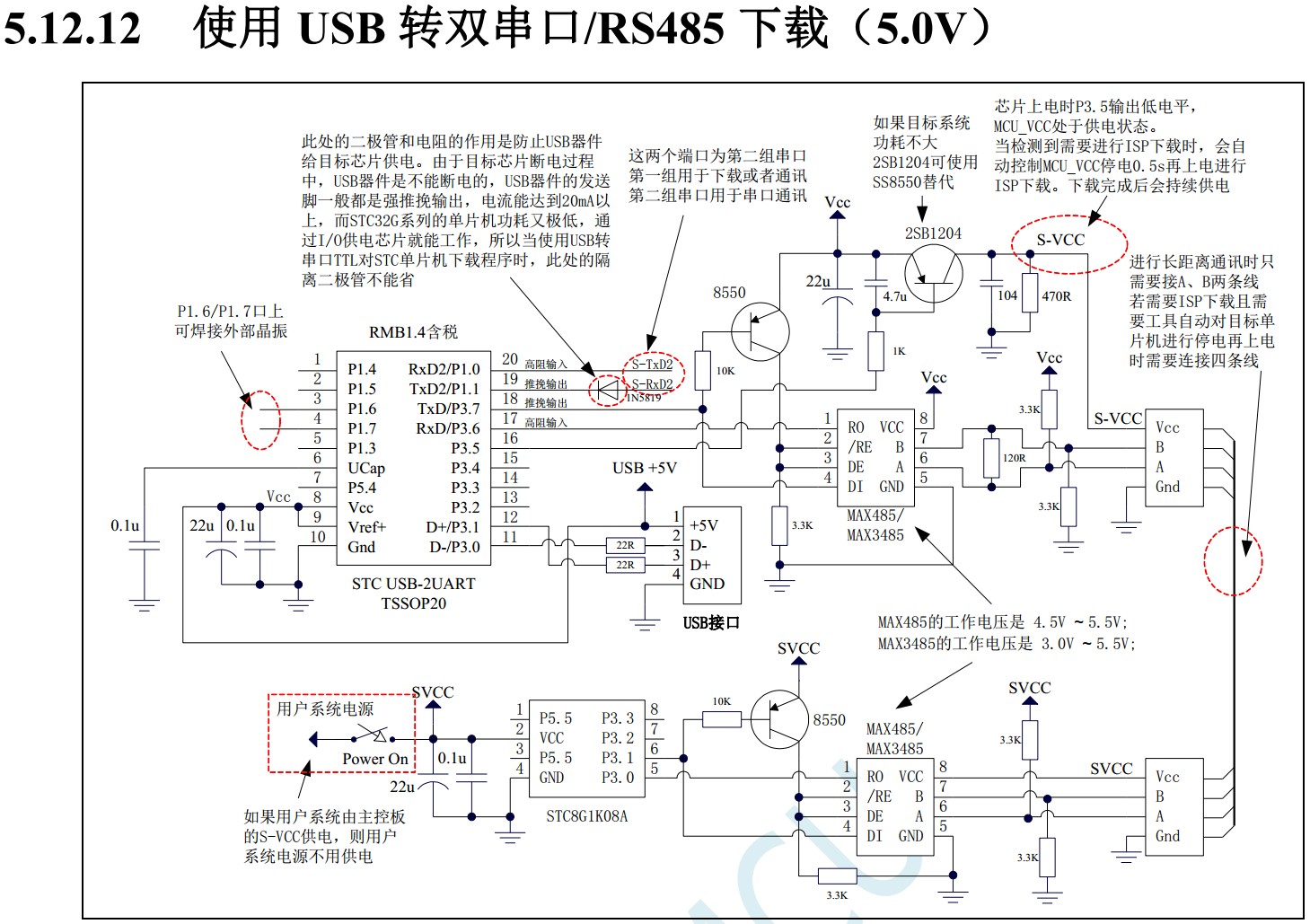

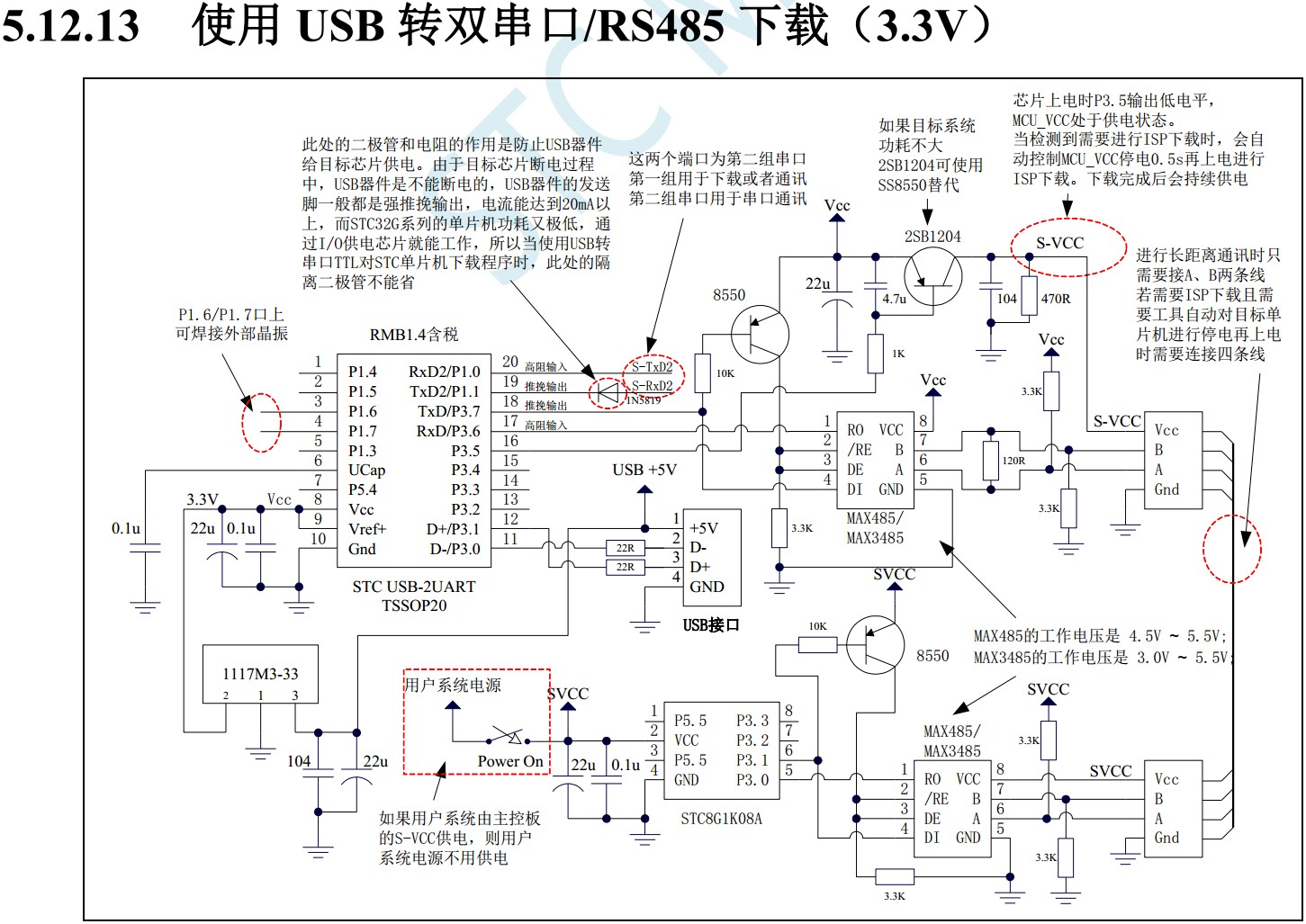

485通信用到的120欧姆电阻，一般是主机加，从机不加。这样2根线完全没有问题。
如果主机和从机都不加，-----> 通信失败
如果主机和从机都加，-----> 负载太重，通信易失败。

神***

社区*** 发表于 2024-3-21 10:46
485通信用到的120欧姆电阻，一般是主机加，从机不加。这样2根线完全没有问题。
如果主机和从机都不加，---- ...

专业，最远的 2端加

神***

38009*** 发表于 2024-3-21 10:37
是我表达不够清晰，理解还是有偏差，
485的5V地与主电源12V地要用隔离电源模块隔离分开，能正常通信；
若 ...

你这是新战场了 ！
把实际原理图的PDF 发上来，实际应用场景拍照发上来，
请 社区大哥 帮忙 分析

如果有真大地，我们测试厂是花了 3W ? 做了真大地的
所有通信模块设备的地最好都单独接大地，
通信的各单元还要拉条地线共地

so***

还是加地比较好。线如果太长要加电阻，短的话可加可不加

38009***

神*** 发表于 2024-3-21 11:32
你这是新战场了 ！
把实际原理图的PDF 发上来，实际应用场景拍照发上来，
请 社区大哥 帮忙 分析

感谢各位老师的支持，因为之前的那块主板，5V刚好是隔离的，是我PCB布局时，把485的地直接连接公共地，与隔离的5V地地不连的，导致怎么测试都是无法通信，最后怀疑到这点，我直接把485模块整个模块部分与公共地分离，重新接入到隔离的5V地，测试就OK了，目前这块板子的与之前的板子组成系统，不过这个主板本身的单片机、485模块、12V电源、5V电源都是共用的，与之前的主板的公共地是供地的，这次想到分离，不好分离，不过，不分离，也不应该不能通信，还没找到具体原因，
