单片机是如何采集4-20mA模拟量信号的？

38009***

单片机是如何采集4-20mA模拟量信号的？如何采集0-10V模拟量信号的？
针对温度传感器、压力传感器等，小信号如何采集放大？有类似例程可以学习吗？

AI-32***

小信号可以通过运放放大，超过基准电压的信号需要进行分压。

38009***

STCAI-32*** 发表于 2024-3-18 17:27
小信号可以通过运放放大，超过基准电压的信号需要进行分压。

能具体点吗？有具体应用吗？

so***

4-20mA其实也是采集电压信号

wjhh***

在4-20mA回路中串一个250ohm电阻得到1-5V电压去ADC；0-10V两个电阻分压去ADC。过去工控仪表的经典。

38009***

wjhh*** 发表于 2024-3-18 21:43
在4-20mA回路中串一个250ohm电阻得到1-5V电压去ADC；0-10V两个电阻分压去ADC。过去工控仪表的经典。 ...

是的，就是仪表这块使用的多，我这块没有接触过，

5533***

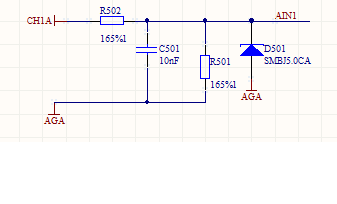

4-20ma可以采用以下电路

lez***

学习学习

小涵***

学习学习

187130***

是个新问题，新人来回哒，4-20ma是恒流源的。只要在里面串联一个10欧姆的电阻。然后就得到毫伏信号，经过相应的运算放大，就可以知道他是多大的值了。
