新手请教，

heguoxi***

我使用STC32G12K128来控制一个IO口翻转，为什么当延时为几十毫秒时波形正常，但是微秒级时全部是低电平了。是设置问题吗？void main(void)
{
        sysini();
        while(1)
        {
          SDA = 0;
                Delay2us();
                SDA = 1;
                Delay2us();
        }

}

void sysini()
{
                EAXFR = 1;                                                                                                 // 使能访问 XFR
                CKCON = 0x00;                                                                                 // 设置外部数据总线速度为最快
                WTST = 0x00;                                                                                        // 设置程序代码等待参数，等待时间为0个时钟，CPU执行程序速度最快

                P0M1 = 0x00;P0M0 = 0x00;                                        // 设置P0口为准双向口模式 //00：准双向口 01：推挽输出 10：高阻输入 11：开漏输出
                P1M1 = 0x00;P1M0 = 0x00;                                        // 设置P1口为准双向口模式 //00：准双向口 01：推挽输出 10：高阻输入 11：开漏输出


                P2M1 = 0x00;P2M0 = 0x00;                                        // 设置P2口为准双向口模式 //00：准双向口 01：推挽输出 10：高阻输入 11：开漏输出
                P3M1 = 0x00;P3M0 = 0x00;                                        // 设置P3口为准双向口模式 //00：准双向口 01：推挽输出 10：高阻输入 11：开漏输出
                P4M1 = 0x00;P4M0 = 0x00;                                        // 设置P4口为准双向口模式 //00：准双向口 01：推挽输出 10：高阻输入 11：开漏输出
                P5M1 = 0x00;P5M0 = 0x00;                                        // 设置P5口为准双向口模式 //00：准双向口 01：推挽输出 10：高阻输入 11：开漏输出
                P6M1 = 0x00;P6M0 = 0x00;                                        // 设置P6口为准双向口模式 //00：准双向口 01：推挽输出 10：高阻输入 11：开漏输出
                P7M1 = 0x00;P7M0 = 0x00;                                        // 设置P7口为准双向口模式 //00：准双向口 01：推挽输出 10：高阻输入 11：开漏输出

                P1M0 |= 0x30; P1M1 |= 0x30;
}


void Delay2us(void)        //@24.000MHz
{
        unsigned long edata i;

        _nop_();
        _nop_();
        _nop_();
        i = 10UL;
        while (i) i--;
}

神***

用 我们 屠龙刀-STC32G12K128 测试下，
或者将你正规原理图的PDF发上来

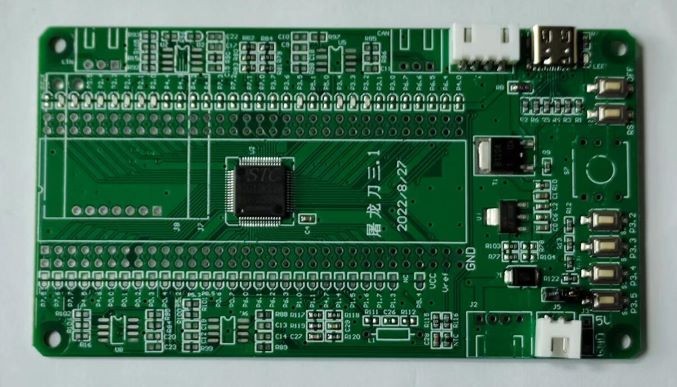

深圳国芯人工智能有限公司-核心功能实验板 (stcai.com)

heguoxi***

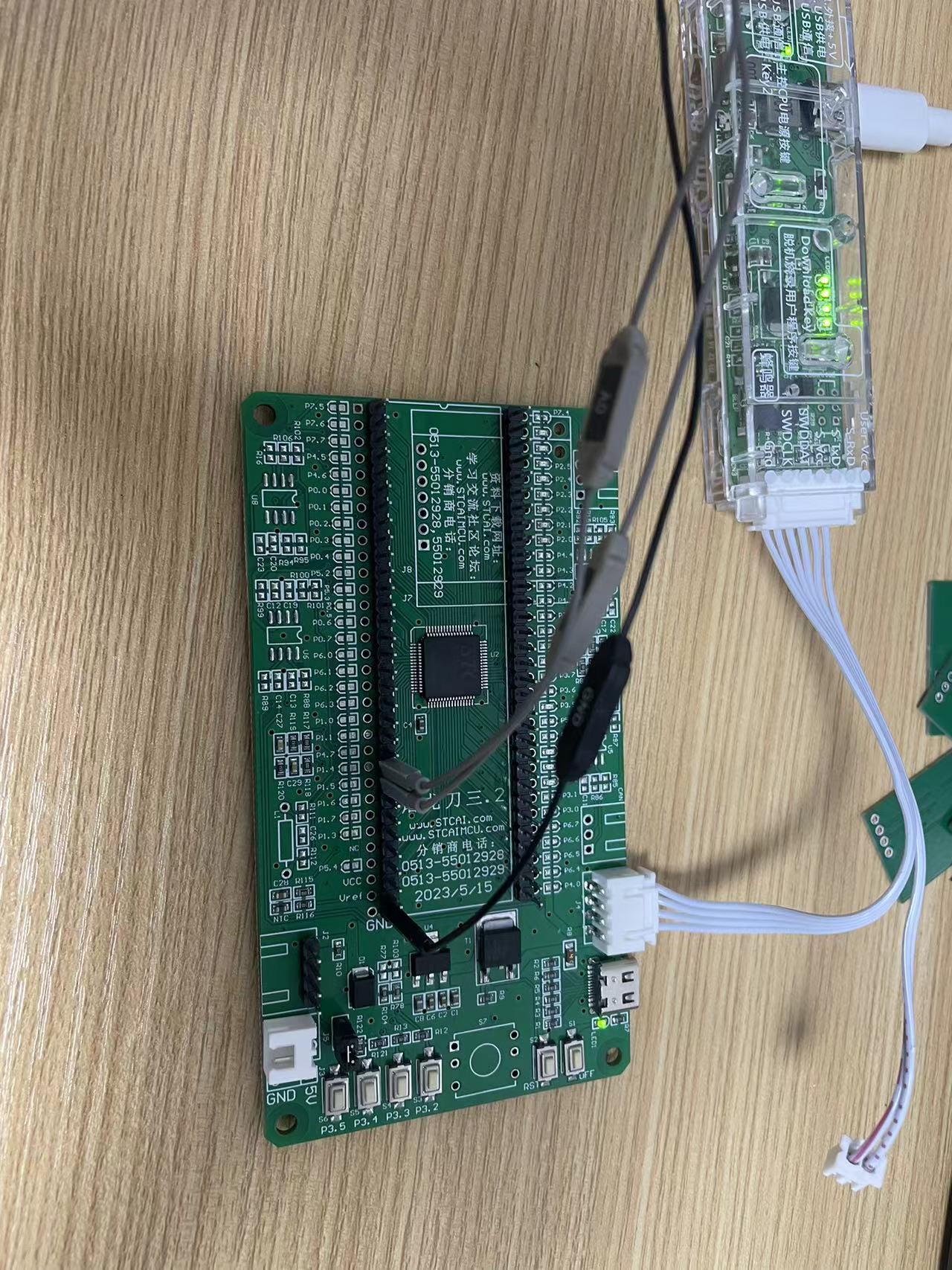

就是用的你们提供的屠龙刀，是不是我程序那里设置问题
[img][/img]

heguoxi***

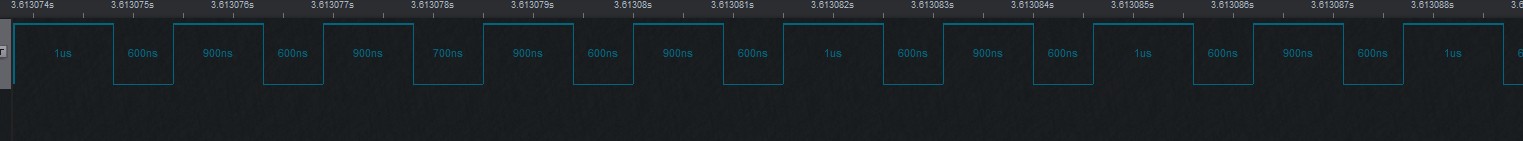

这个是我采集到的波形。

heguoxi***

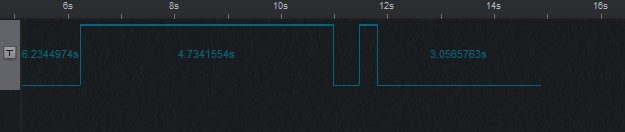

void sysini();这个函数不变，把延时加长，波形如下。
void main(void)
{
        sysini();
        while(1)
        {
          SDA = 0;
                //Delay2us();
                delayms(500);
                SDA = 1;
                //Delay2us();
                delayms(500);
        }
}

void  delayms(u16 ms)                //简单延时函数，自适应主频，1毫秒*ms
{
        u16 i;
        do{
                        i = MAIN_Fosc / 240000;
                        while(--i);
                }while(--ms);
}

神***

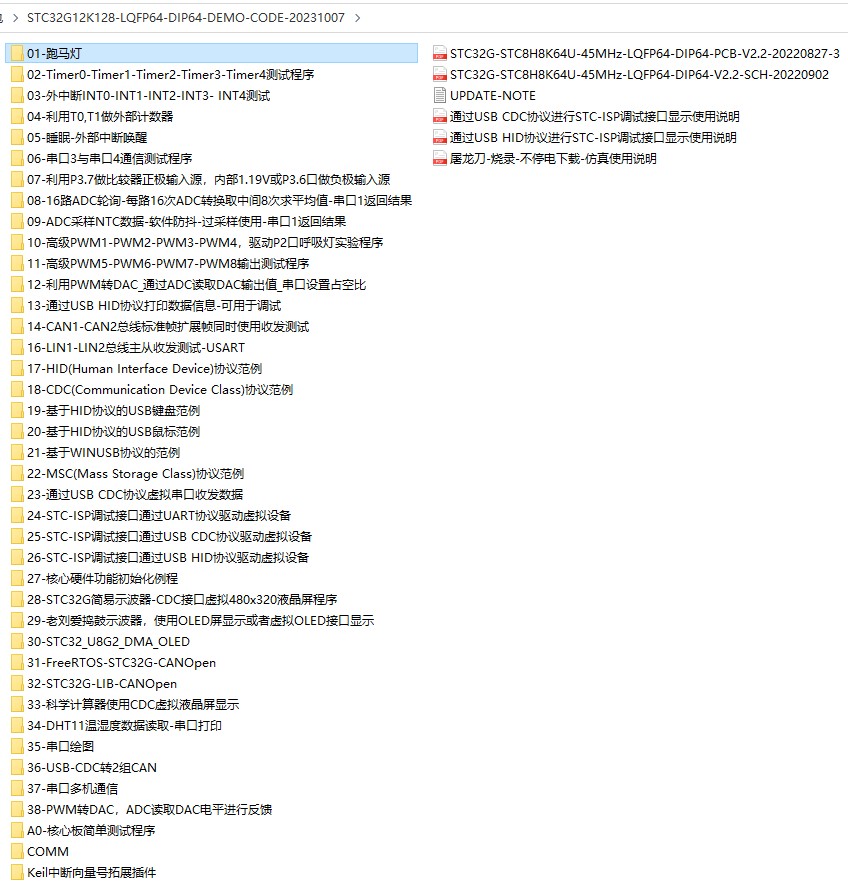

那就用这个跑马灯程序来测试，测试通过再修改

heguoxi***

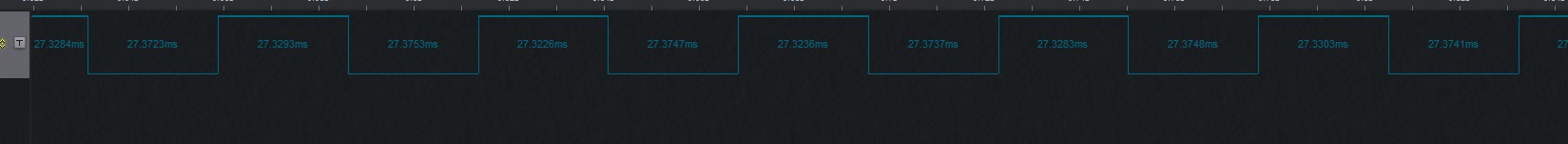

要设置为推挽输出才可以按我要求的时间输入。其它比如准双向不行吗？还是设置问题？这是设成推挽后的波形。

so***

又学一招

tzz1***

heguoxi*** 发表于 2024-3-17 10:43
要设置为推挽输出才可以按我要求的时间输入。其它比如准双向不行吗？还是设置问题？这是设成推挽后的波形。 ...

IO口有寄生电容，示波器也有输入电容．准双向驱高能力不足，来不及拉高电平，就又变成低电平了.　
高速翻转的IO要设置成推挽模式就是这个原因．
另外：　端口电平转换速度寄存器　PxSR 了解一下
　　　　端口驱动电流控制寄存器　PxDR 了解一下

神***

空载，20MHz 的输出还是有保障的
