TTL电平转RS485自动收发电路求教

ulvtk*** · 发表于 2024-3-18 14:46:28

DI 没有啊信号

liul*** · 发表于 2024-3-18 19:00:15

网*** 发表于 2024-3-18 10:41
你这电路,4脚发送端都接地了,还怎么收发?

我是在网上抄的，解释里说4脚只需发送“0”即可。
这几种485通讯自动收发电路你一定要掌握
很多朋友说1脚要拉高电平。

Debu*** · 发表于 2024-3-18 19:23:16

网上抄的和你画的不一致

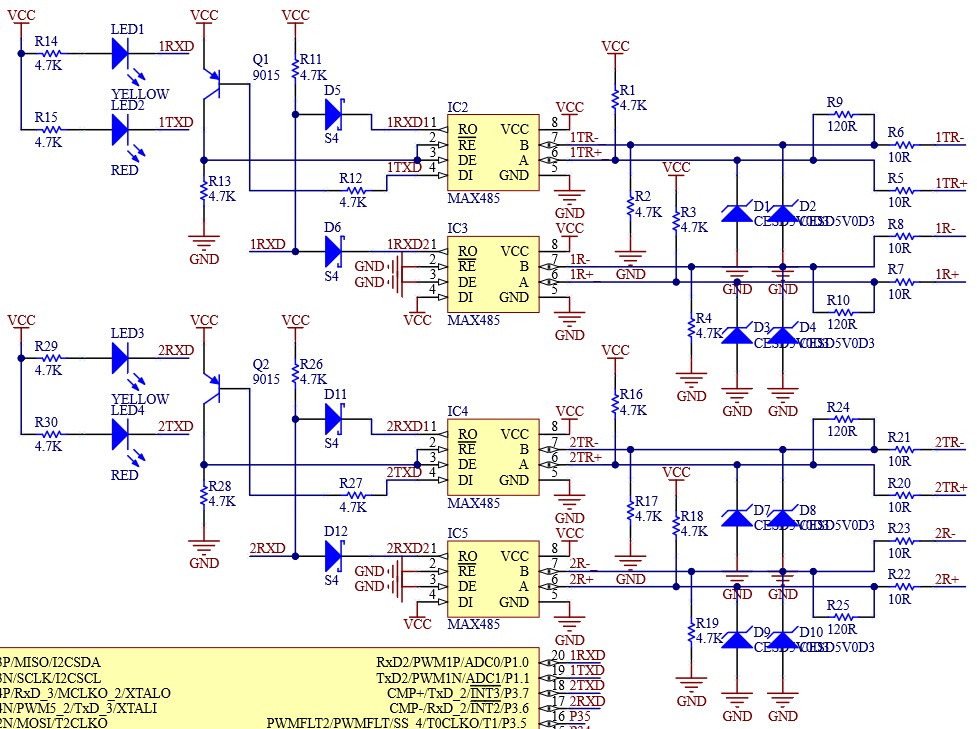

485、422兼容电路，如不要422，短路RXD二极管，去掉RXD上拉电阻

liul*** · 发表于 2024-3-18 21:17:06

Debu*** 发表于 2024-3-18 19:23
网上抄的和你画的不一致

485、422兼容电路，如不要422，短路RXD二极管，去掉RXD上拉电阻

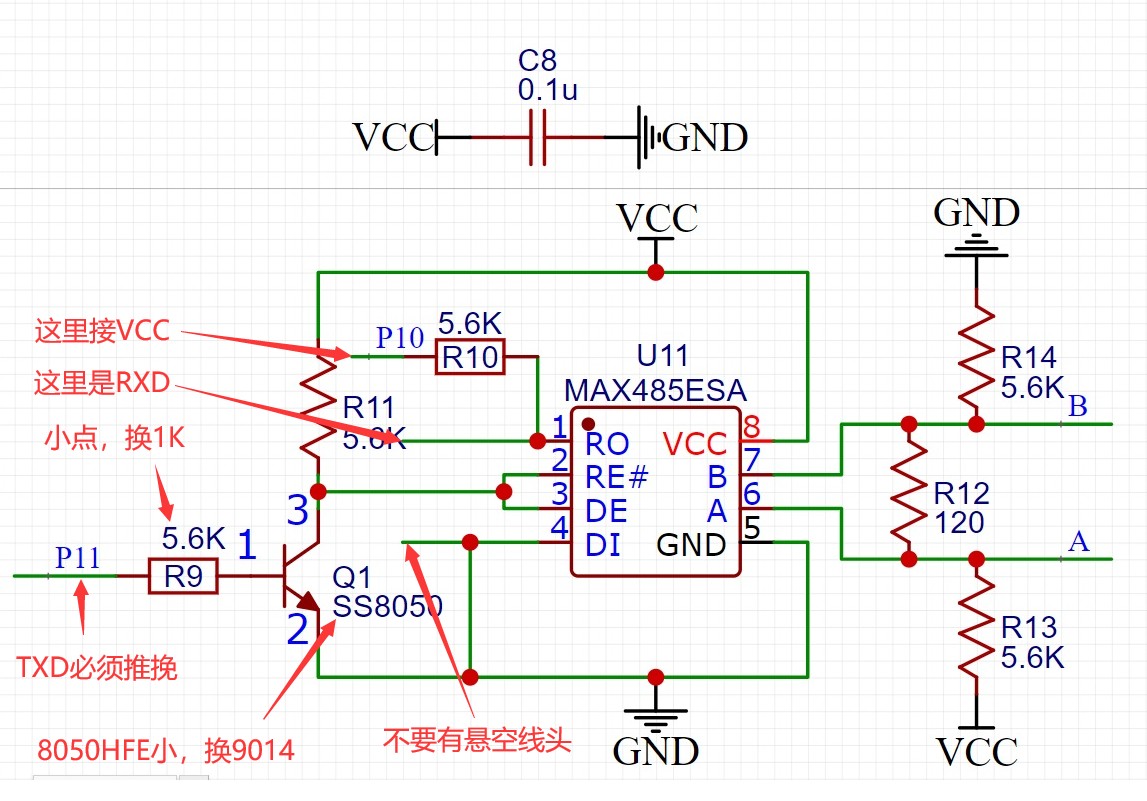

你好，我打板的电路如果 P10、P11 是双向IO模式，然后把 P11 接个电阻到VCC拉高电平行不行？我是做了玩的，手里元件不多，8050勉强能不能用？

Debu*** · 发表于 2024-3-18 21:39:00

liul*** 发表于 2024-3-18 21:17
你好，我打板的电路如果 P10、P11 是双向IO模式，然后把 P11 接个电阻到VCC拉高电平行不行？我是做 ...

双向肯定不行，必须推挽

Debu*** · 发表于 2024-3-18 21:40:22

liul*** 发表于 2024-3-18 21:17
你好，我打板的电路如果 P10、P11 是双向IO模式，然后把 P11 接个电阻到VCC拉高电平行不行？我是做 ...

神*** · 发表于 2024-3-19 10:36:37

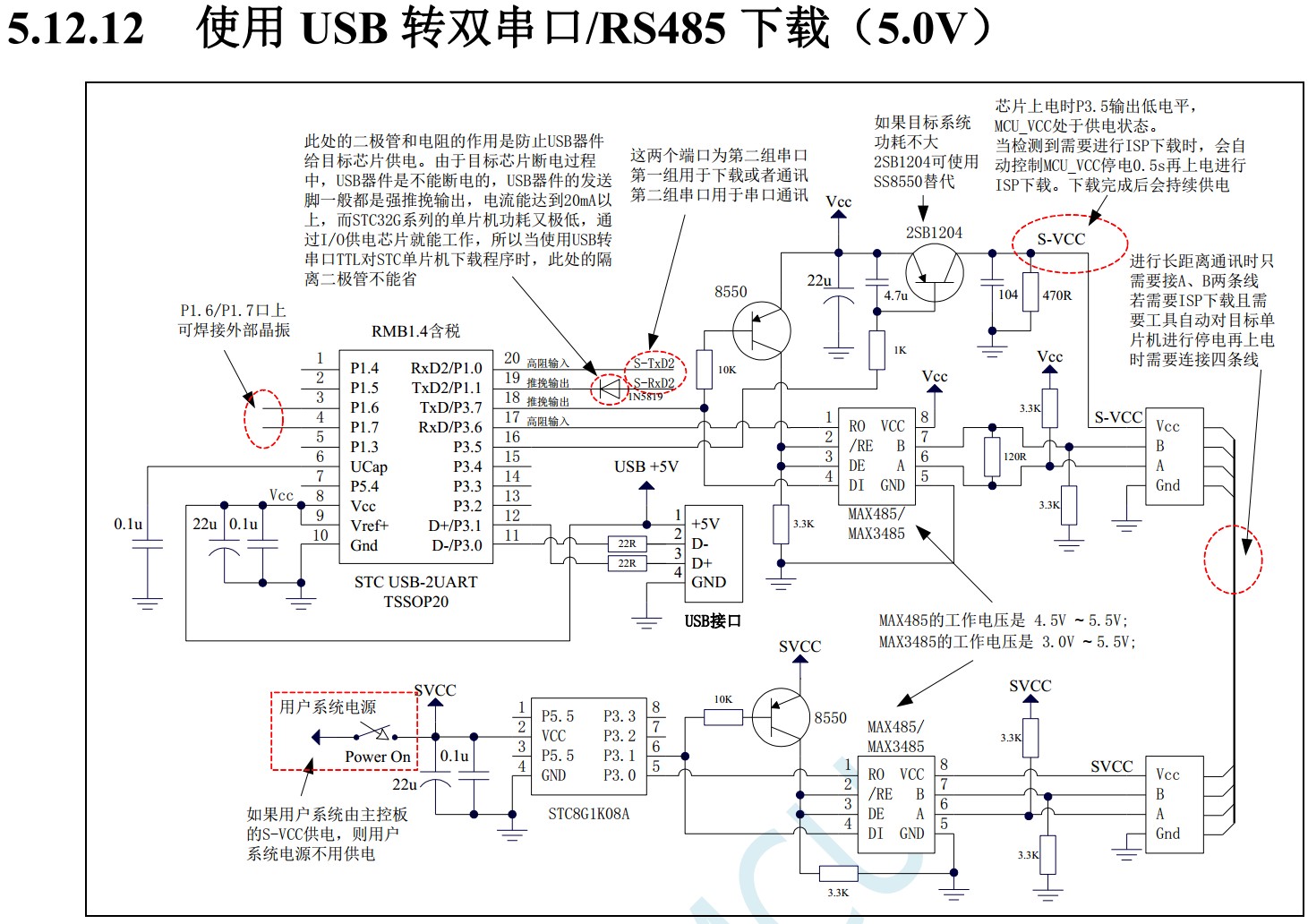

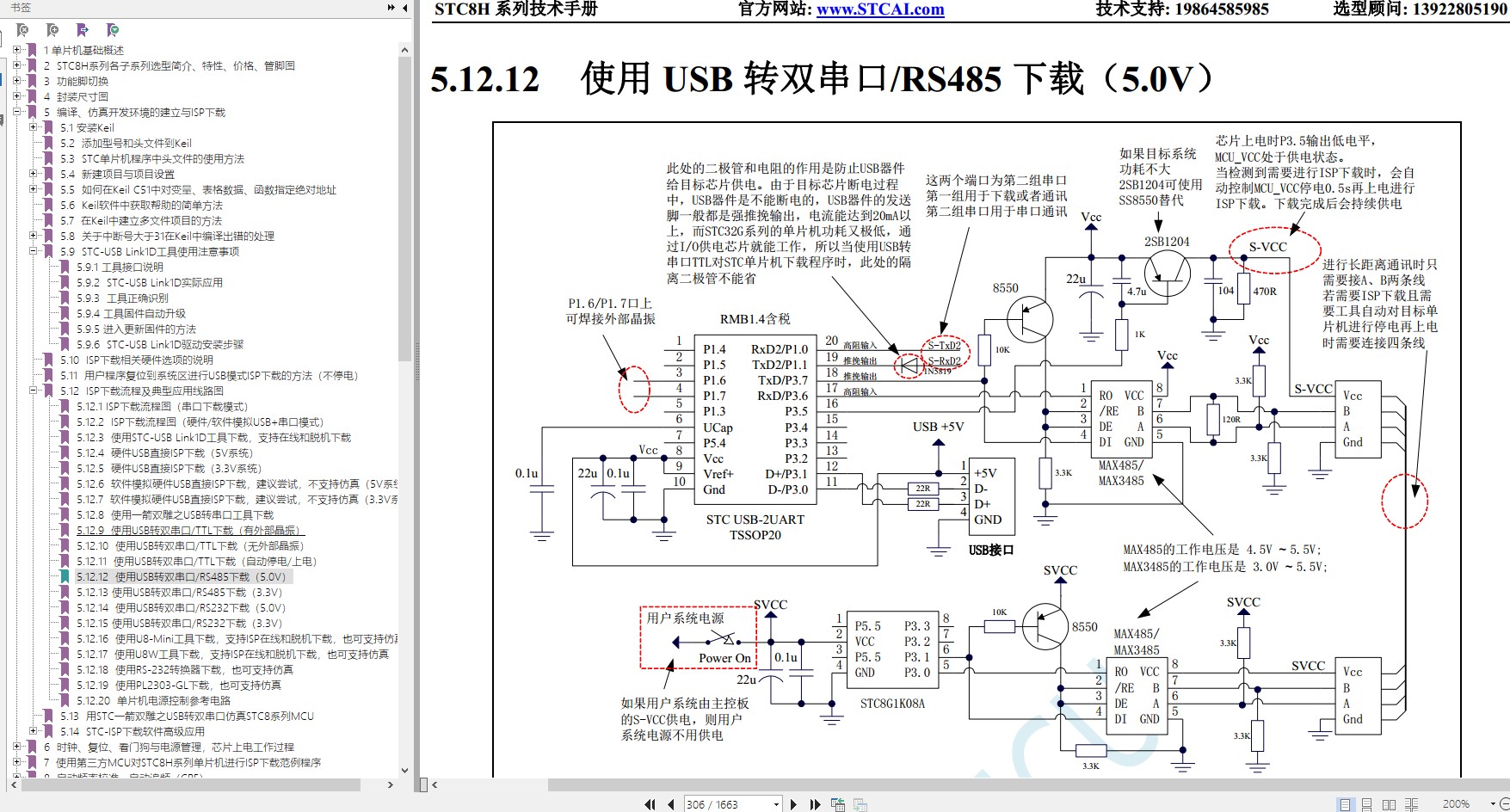

如果改 PCB , STC推荐的图如没问题，肯定是统一到大家都能看到的高清电路
除非下图有问题，有问题，也是指出来，我们改正，
大家再统一到我们正确的电路上


神*** · 发表于 2024-3-19 10:39:01

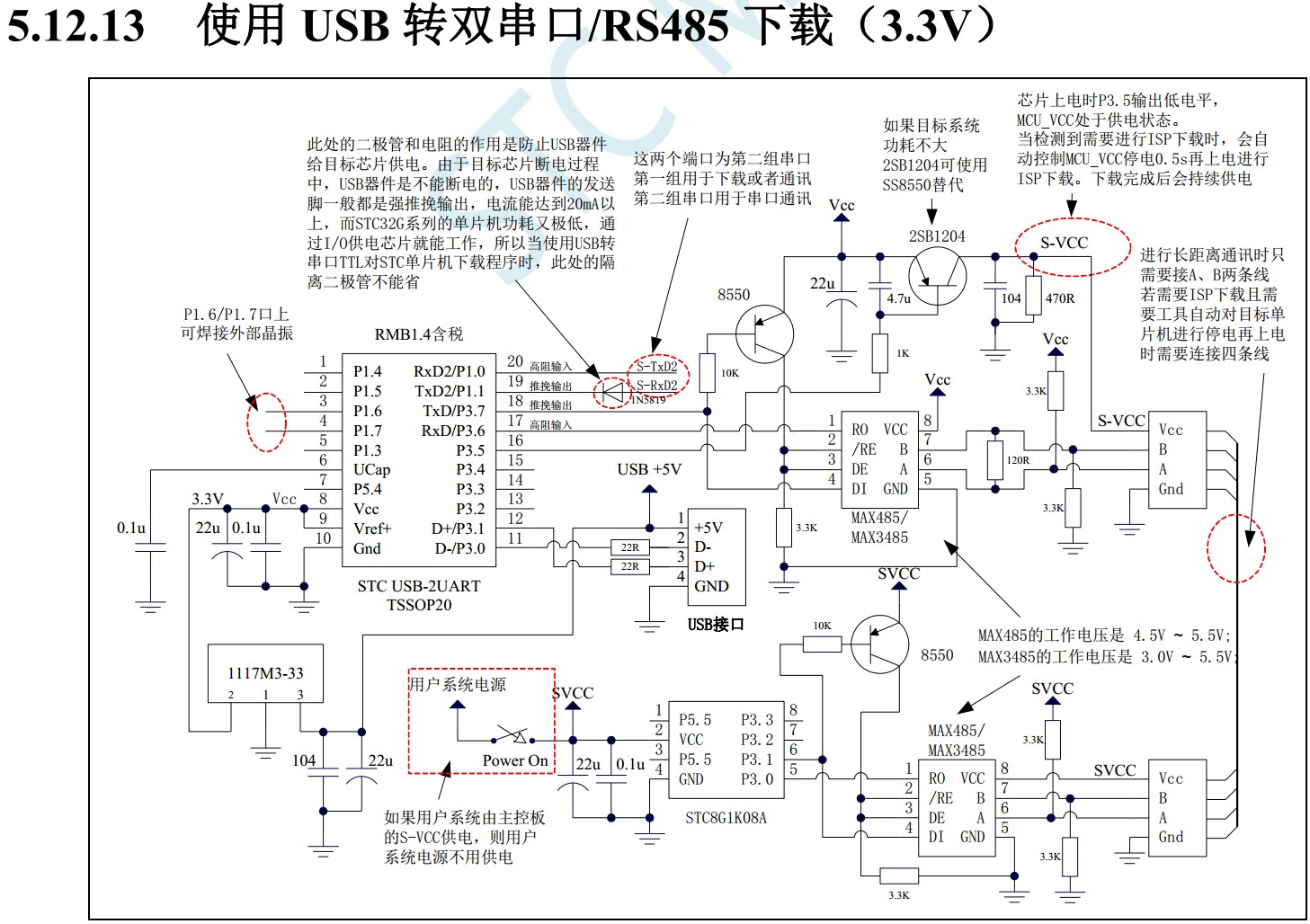

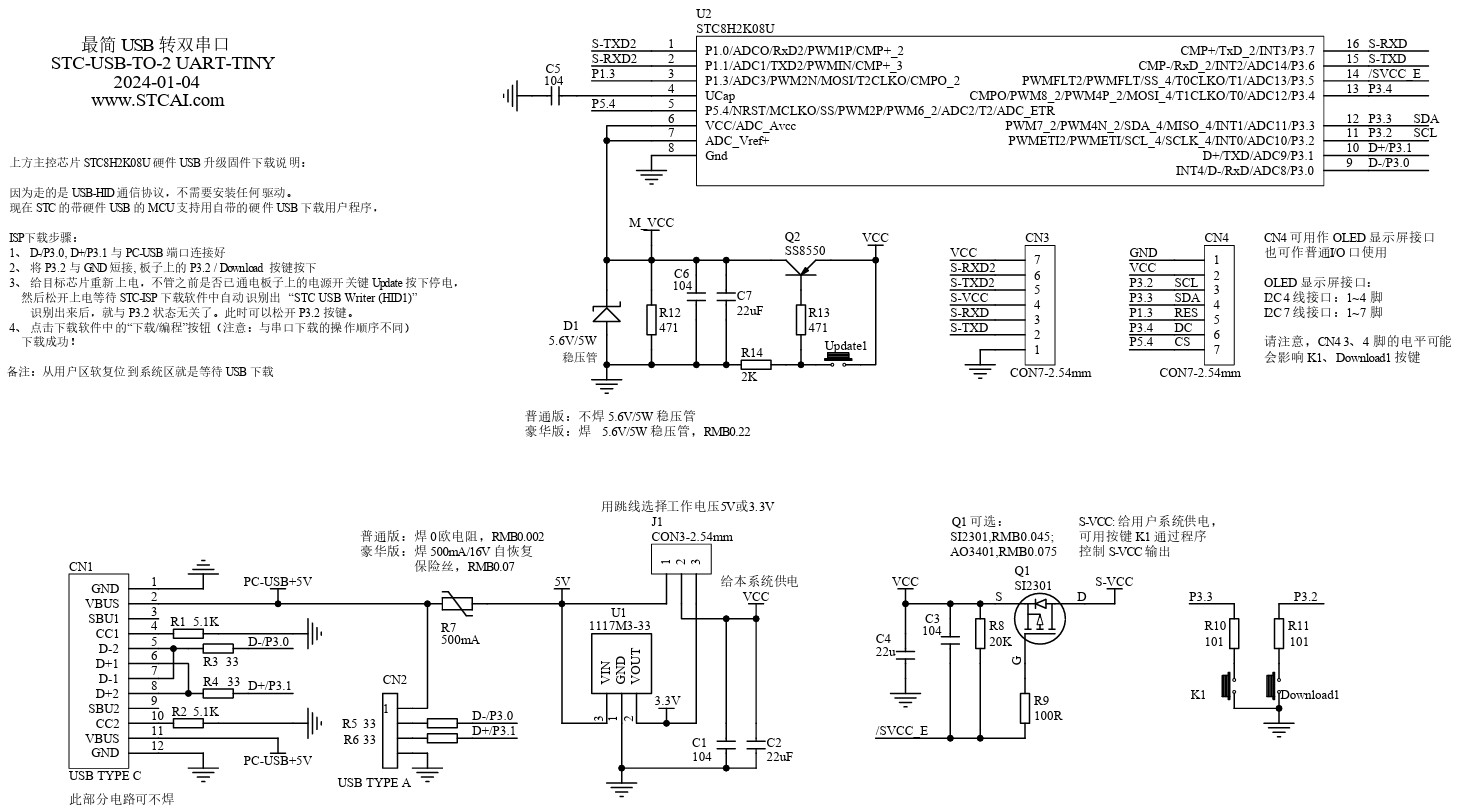

这些图多清晰

神*** · 发表于 2024-3-19 10:42:28

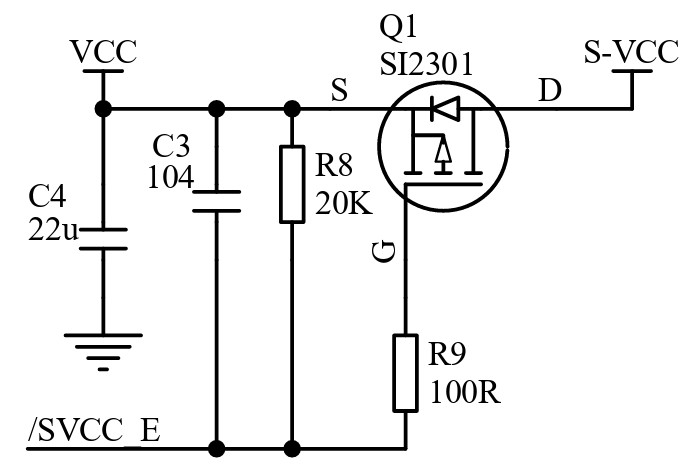

电源开关可以用如下电路：

如用 STC8H2K08U-45I-TSSOP20/SOP16, 来转双串口， RMB0.99

神*** · 发表于 2024-3-19 10:46:27
