视频讲解，【字库生成工具】，数码管取模，AiCube-ISP-V6.95Y

Debu***

太好用了

大***

神*** 发表于 2024-3-12 21:35
感谢荣誉版主，毫不留情的直白鉴定，
您的鞭策是我们前进的动力，继续前进

{:5_314:}
因为上次关于取模顺序的问题，来来回回留言了几次才说清楚，所以这次就
尽量一次性说细一些，好节约一点儿开发人员找出问题的时间。期待完善

录视频就可以用了。
整个STC-ISP里的所有窗口和文字清大小都太适合录视频用了

sdw***

要无敌的节奏，不过我喜欢，这么多年就是STC的不断交互更新，舍不得放弃51系列，能用51的地方，都用STC.

大***

试了下文字取模工具，发现同样的问题

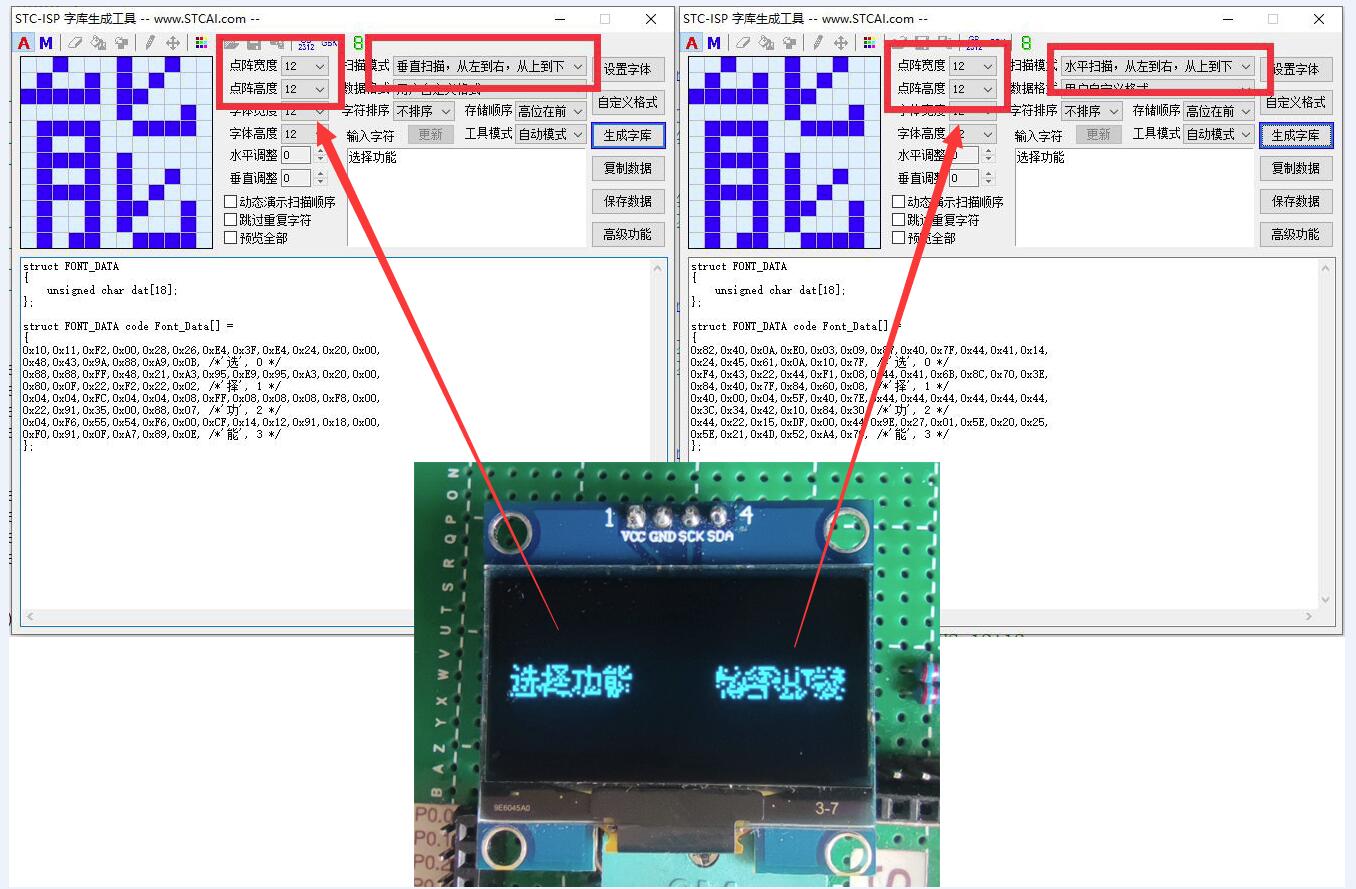

如果点阵尺寸不是8的倍数，垂直模式和水平模式都取模不成功
（之前版本也有这个情况，但是当时没注意这个细节 =。= ）

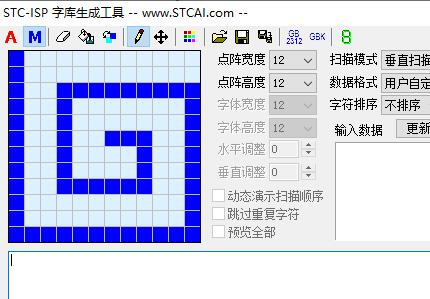

（比如12×12的点阵，取模数据应该是24个）

只有将点阵尺寸，在取模方向上修改成8的倍数（手动补齐）
比如垂直模式将点阵高度设置成8的倍数
或者水平模式将点阵宽度设置成8的倍数
生成的字模数据就显示正常了

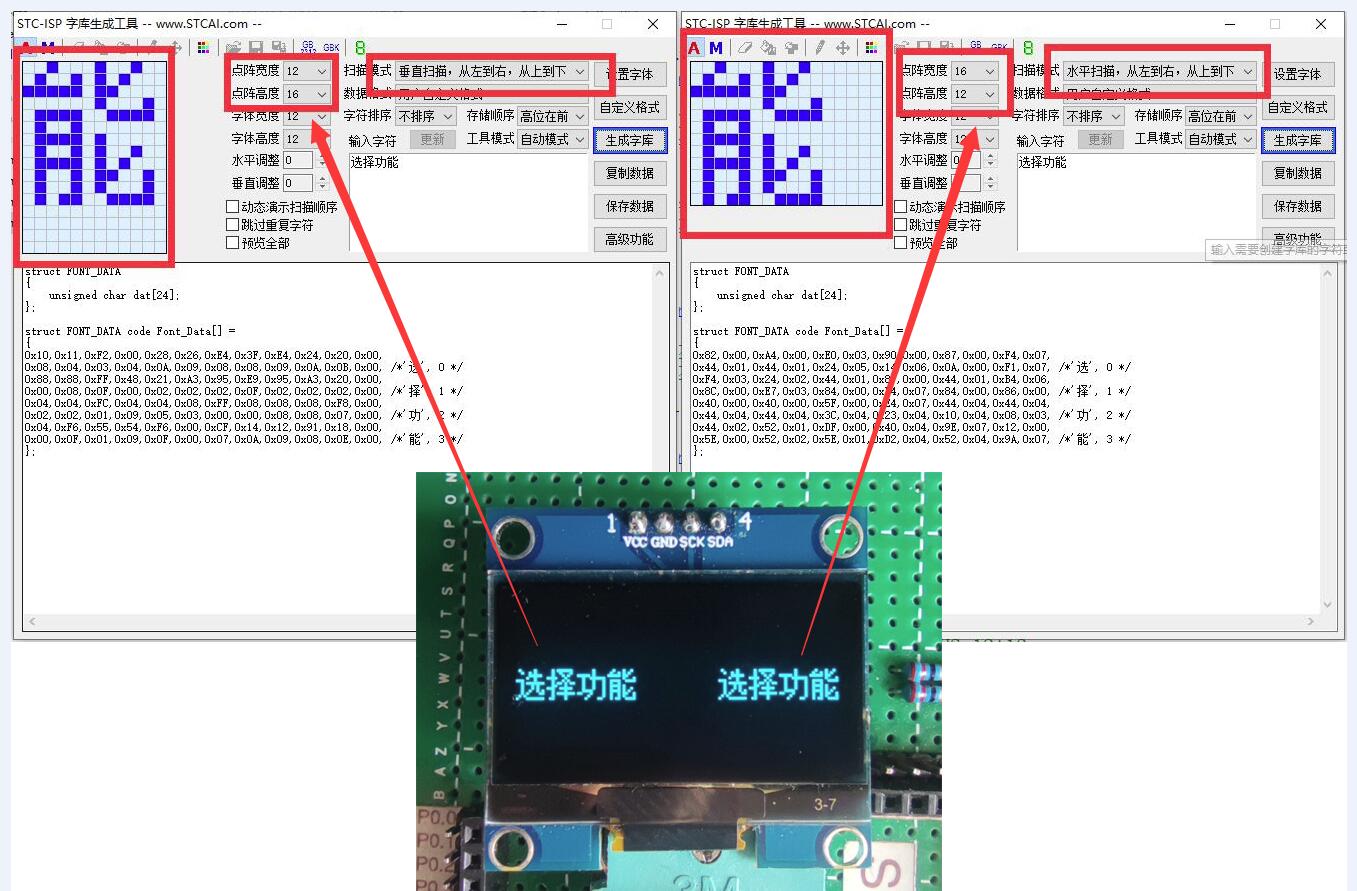

只要是宽高都是8的倍数的点阵都没有问题
===================================

另外之前说到过的图片取模工具里用鼠标修改图片细节的功能，就相当于文字取模工具里的手动模式，
只不过文字工具里的编辑窗尺寸有32×32的限制，只能打开宽度高度在32之内的图片
图片工具里的话，可能需要像文字工具的“预览全部”的那种窗口

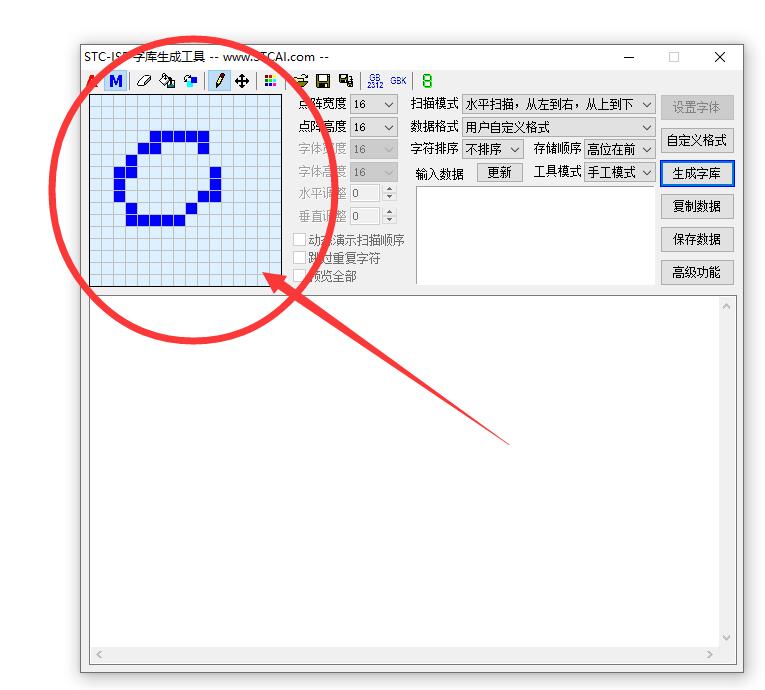

昨天做测试用的那个蚊香圈图片就是用文字工具里的手动模式画的 ^_^


如果这个限制能在放大一些就好了，因为单色LCD、OLED之类，常见到的最大也就到128×128。
而且如果能实现这个功能，感觉可以像数码管界面一样，独立出一个弹出界面来操作。

神***

感谢 荣誉版主 认真详细 的 测试{:5_300:}

=======================================================================

1，暂时发现的能立即改的小问题，优先改好
2，“图片全屏预览”暂时还不知道具体是要做什么，还要学习
3，字库格式虽然只是从32*32改为128*128，但代码中的数据格式要全部改过，
     几乎是整个字库工具要全部重来，工作量太大了
     建议 等到我们 DSP 功能的 STC32位51出来 再做

现在 STC-ISP V6.93B 的【字库生成工具】本身功能超级多超级强悍，已相当复杂 ！
整个数据结构全部重新来过，想来都压力大，
估计还是等我们 DSP 出来再集中精力完善为好

另外
确实有必要做到128*128吗？字库32*32就很大了，一般都是16*16

大***

神*** 发表于 2024-3-13 11:45
感谢 荣誉版主 认真详细 的 测试

==================================================================== ...

不好意思前面没表达清楚

128×128不是说的字库的尺寸
是说那个可以手绘的点阵窗口，在“M”模式的时候，支持显示的最大尺寸


也是因为考虑到跟字库尺寸的不协调，所以才在后面说，可以像新增加的数码管界面一样，单开一个窗口来操作，

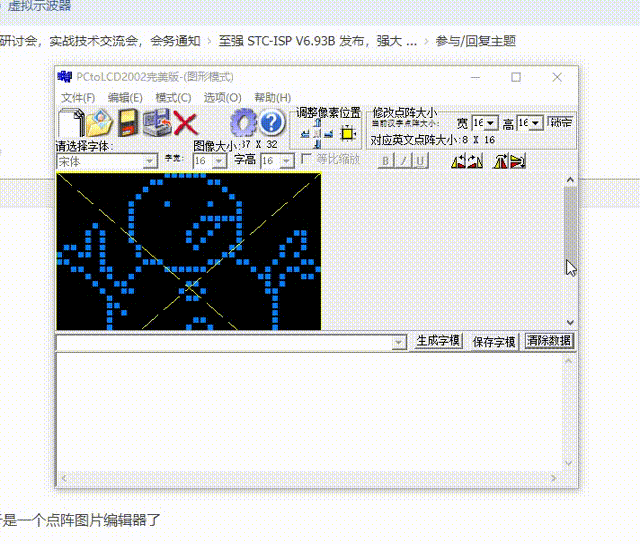

这其实相当于是一个单独的简易点阵图片编辑器了，（似乎就应该放到图片取模工具那边了）

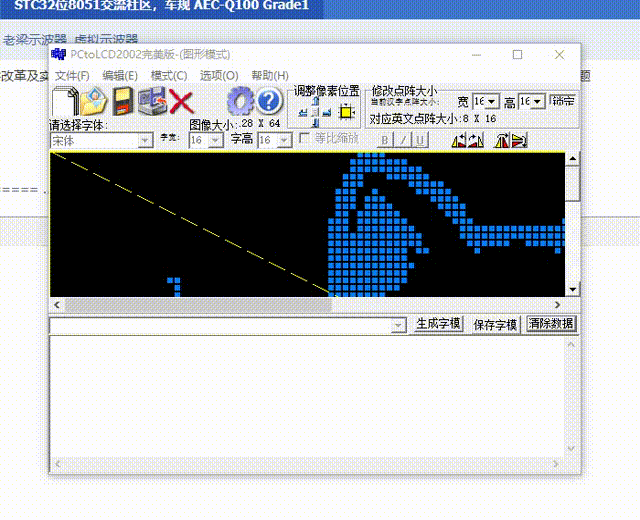

比如参考PCtoLCD的那种窗口形式，如果不够大可以拖动进度条，根据图片大小确定显示出来的点阵长宽

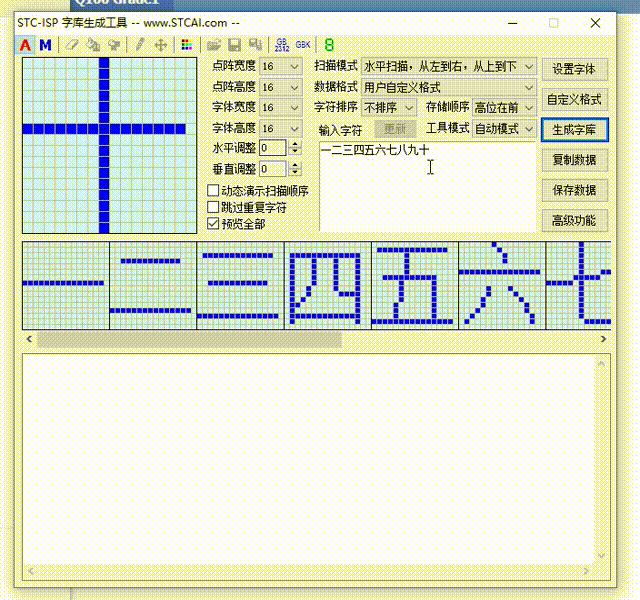

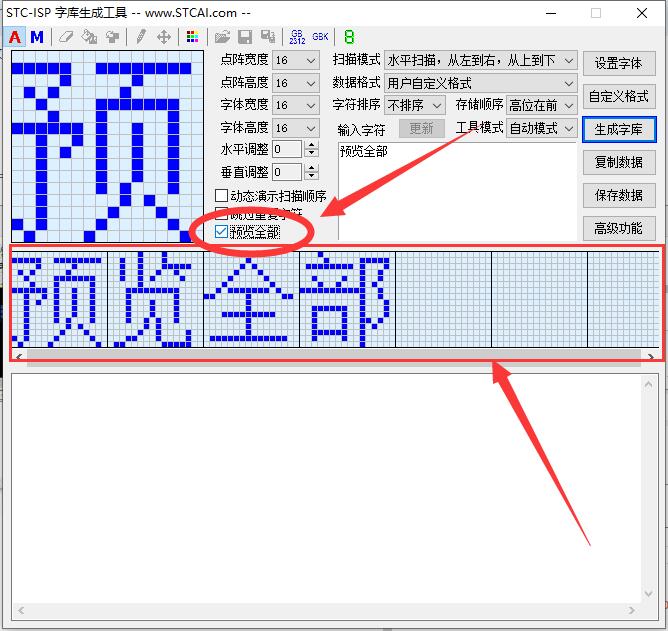

还有前面说的“预览全部”，不是一个新功能，是工具界面上的那个预览功能的窗口
是想说那个样子可以给手绘窗口当做参考




至于图片编辑尺寸建议最大到128×128，前面说的理由是
现在常见常用的单色屏，不论是LCD还是OLED，
尺寸从最小的96×32、128×32，到常用的128×64，最大也就到128×128了，
所以在取模工具的M模式里，可能需要编辑的图片，最大也就到128×128了，更大的尺寸没有什么必要。
假如真正需要给LED点阵屏之类很大的单色屏取模，现有的图片取模工具已经足够用了。

并不是说让字库也生成那么大的

21cns***

o(*^＠^*)o，STC-ISP又更新了，响应迅速

ezj2***

啥都不说了，强大不强大就不评价了，
反正别人有的，咱也有了，
别人没有的，咱也无中生有了，
别人有但不好用的，咱已经优化到极致了，
果断删除珍藏多年的字体取模，图片取模工具。
从这一件事可以看出，STC 不强大，还能有谁？

so***

软件功能越来越完善了

lez***

厉害厉害
