32位8051的 T0/T1/T2/T3/T4 都是 24位定时器，8位预分频+16位自动重装载

神***

32位8051 的 T0/T1/T2/T3/T4 都是 24位定时器，
8位预分频 +16位自动重装载

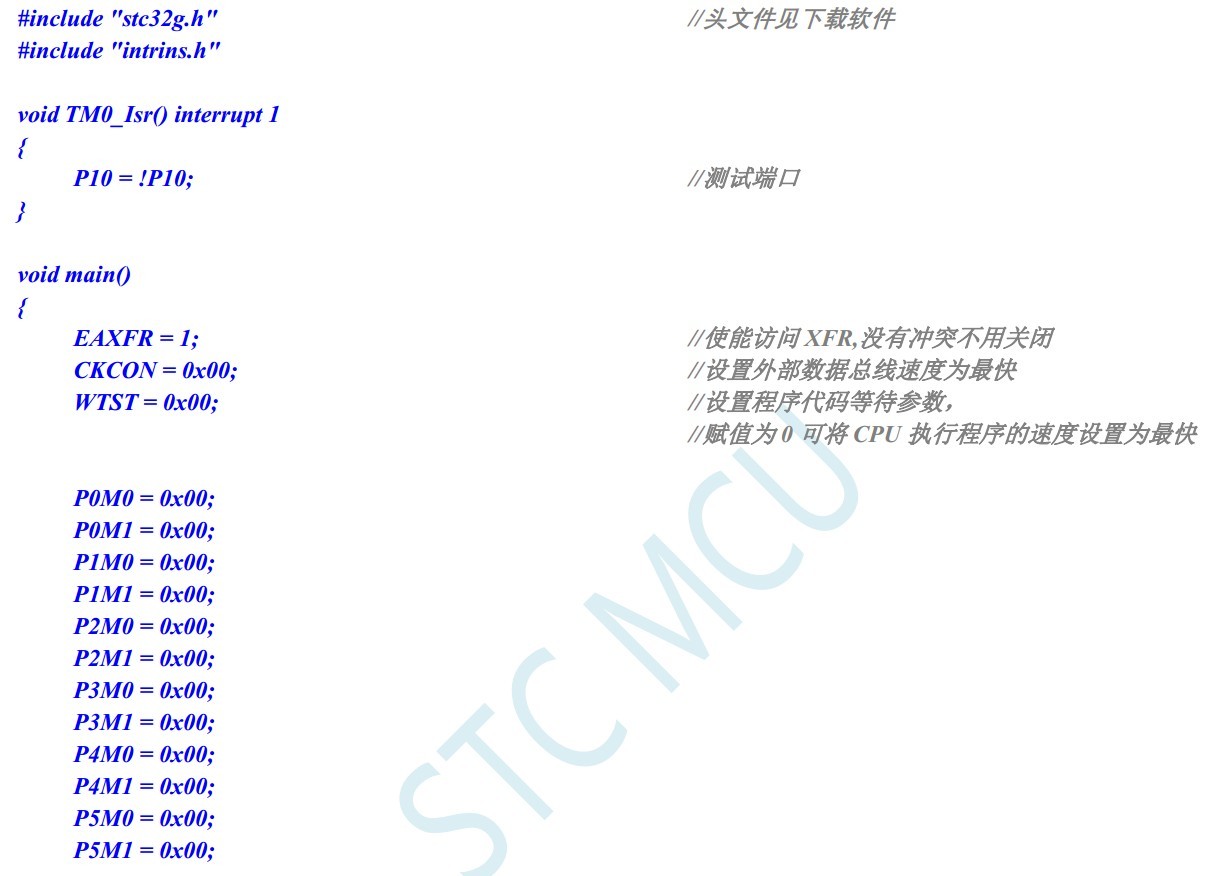

要允许访问 XFR

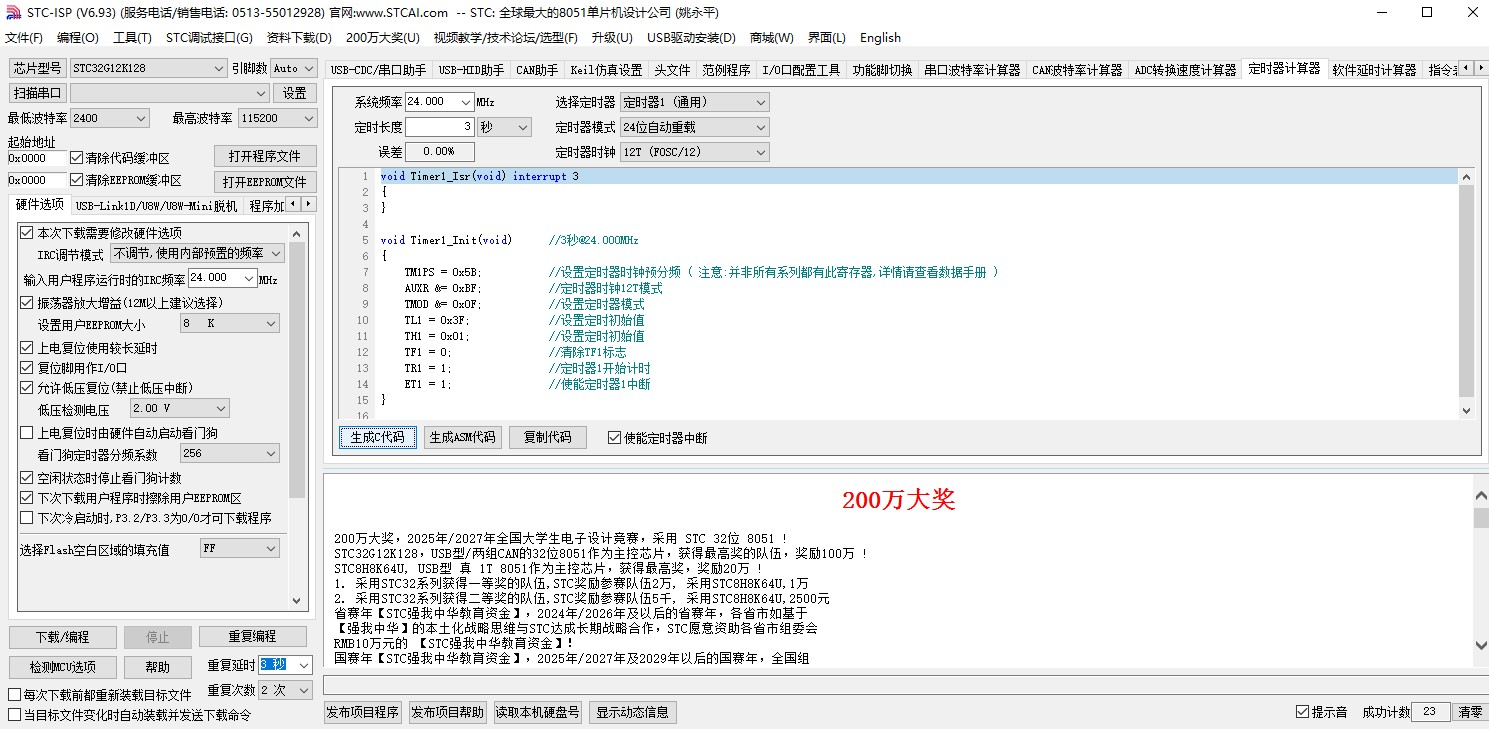

深圳国芯人工智能有限公司-工具软件 (stcai.com)

void Timer0_Isr(void) interrupt 1
{
}

void Timer0_Init(void)                //2秒@24.000MHz
{
        TM0PS = 0x3D;                //设置定时器时钟预分频 ( 注意:并非所有系列都有此寄存器,详情请查看数据手册 )
        AUXR &= 0x7F;                //定时器时钟12T模式
        TMOD &= 0xF0;                //设置定时器模式
        TL0 = 0xFC;                //设置定时初始值
        TH0 = 0x03;                //设置定时初始值
        TF0 = 0;                //清除TF0标志
        TR0 = 1;                //定时器0开始计时
        ET0 = 1;                //使能定时器0中断
}

要允许访问 XFR

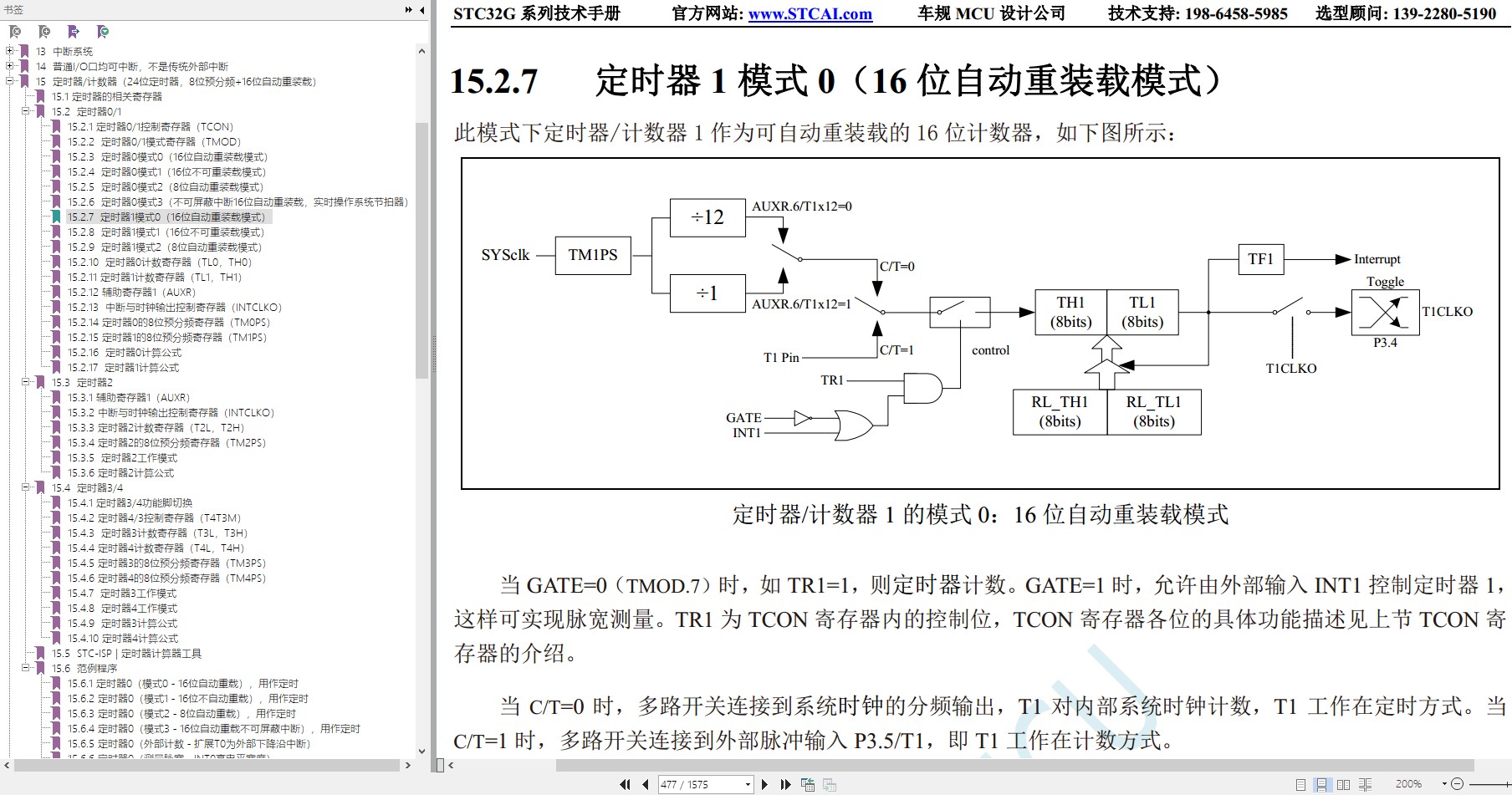

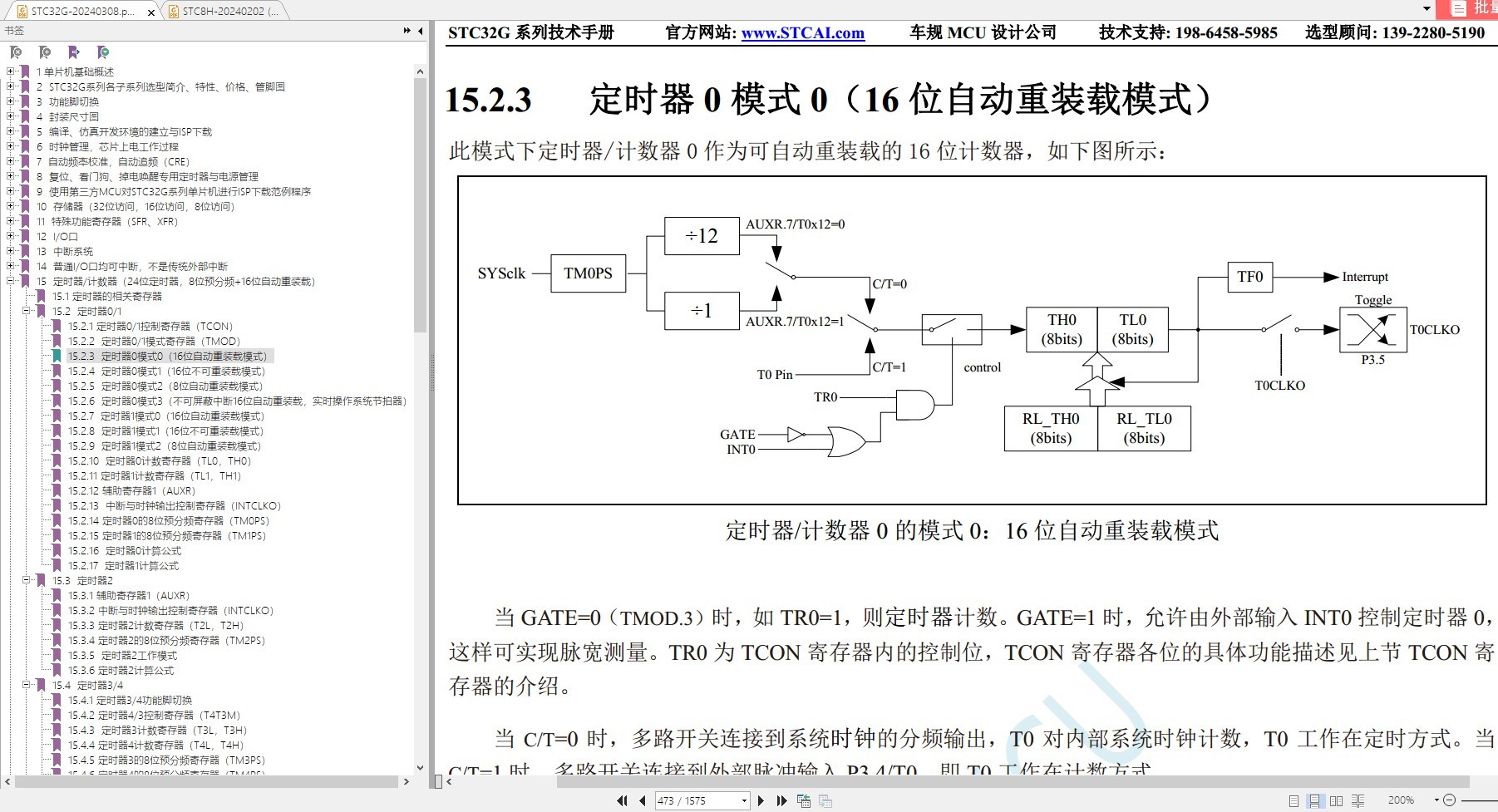

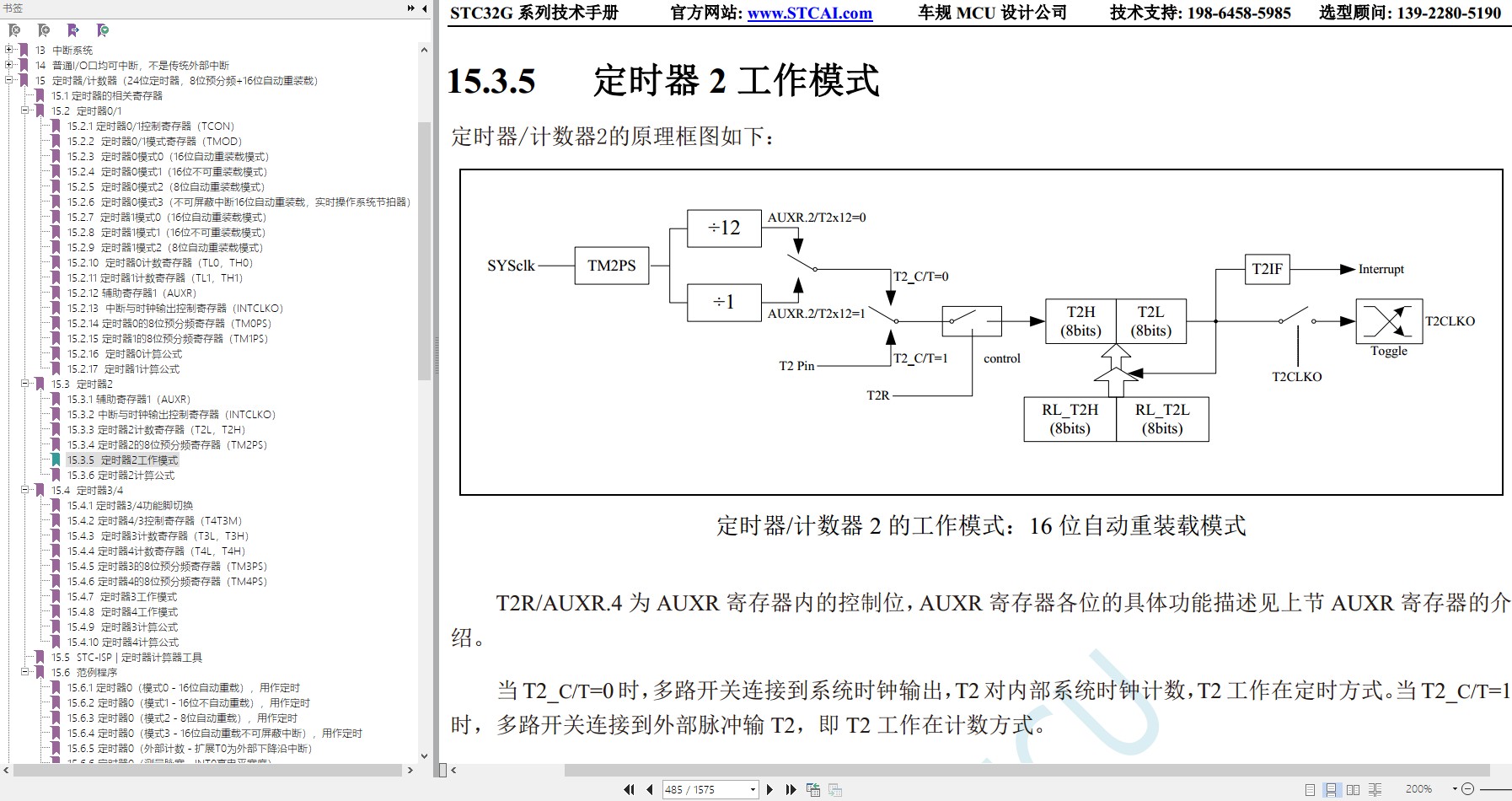

启动下图中的 8位预分频，就是 24位定时器

深圳国芯人工智能有限公司-产品_STC32系列 (stcai.com)

神***

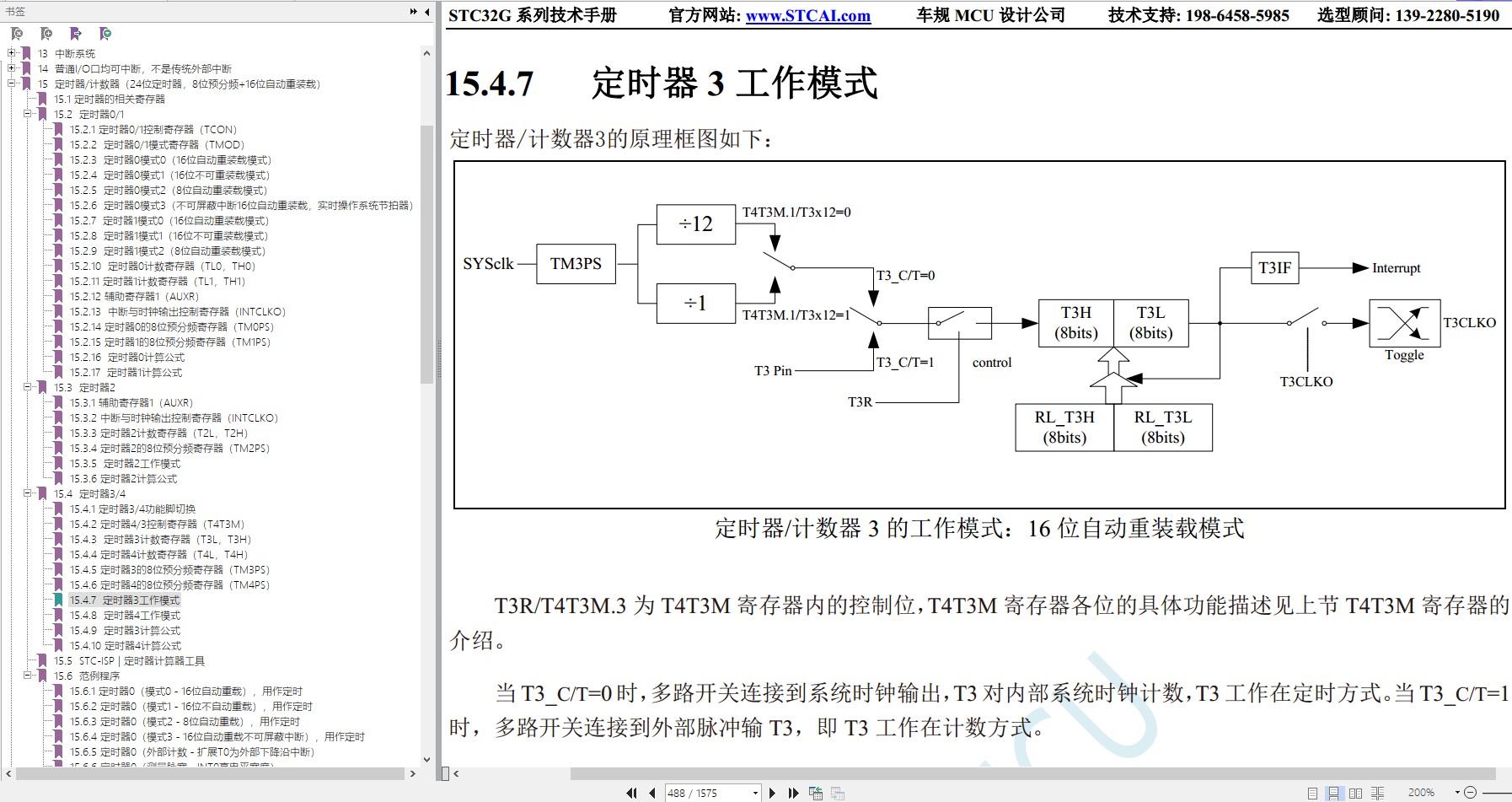

启动下图中的 8位预分频，就是 24位定时器

神***

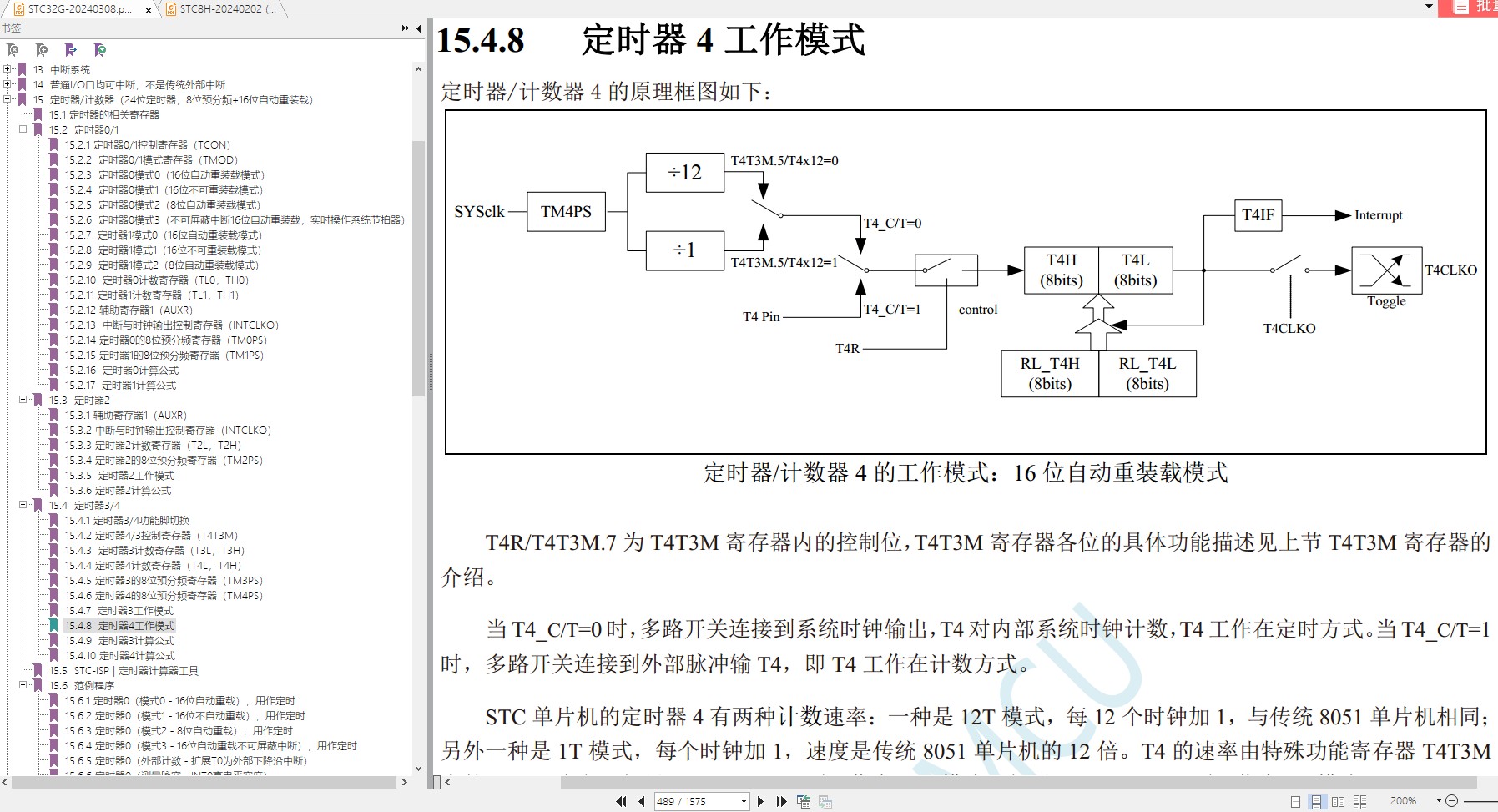

启动下图中的 8位预分频，就是 24位定时器

神***

启动下图中的 8位预分频，就是 24位定时器

神***

启动下图中的 8位预分频，就是 24位定时器

前***

TM0PS 在哪查看？

erci***

前*** 发表于 2024-9-28 22:09
TM0PS 在哪查看？

社区***

24位定时器 + 定时器时钟12T模式 ---> 27.5位定时器???

神***

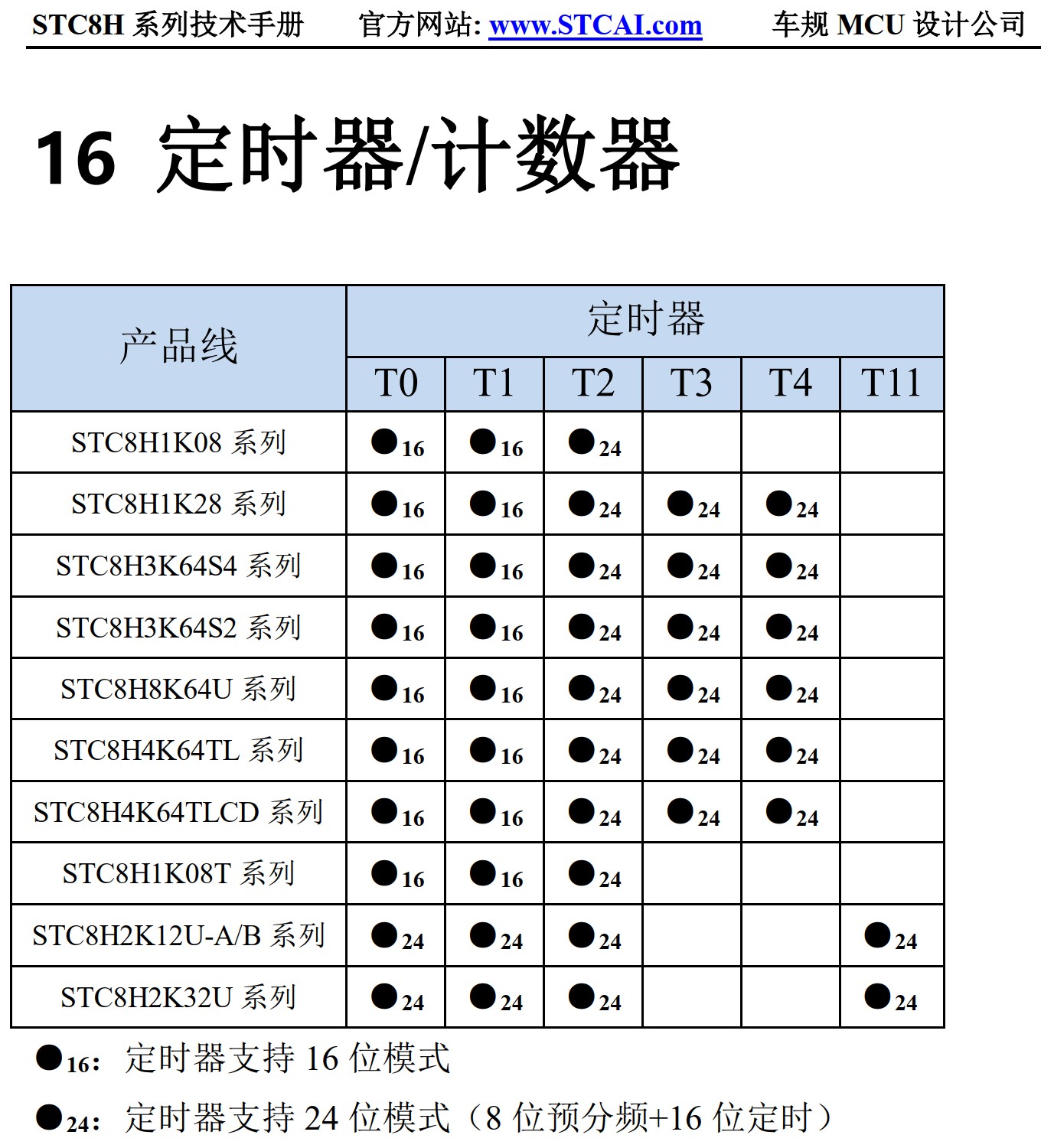

STC8H系列，也开始配置 24位定时器了：


https://www.stcaimcu.com/data/download/Datasheet/STC8H.pdf

jm***

Using 8051U and 24 bit timer question.
Using TM0PS for a very slow tick, and Timer0 in 8-but auto-reload mode, can this 8048 emulation code work, it needs live run-time reading and update of TL0 register.

        MOV     A,TL0
        ADD     A,R0
        MOV     TL0,A  ; SW advance TL0

W059E:
        MOV     A,TL0
        MOV     R1,A
W05A0:
        MOV     A,TL0
        XRL     A,R1
        JZ      W05A0  ; waits one tick
复制代码

Is that code ok in 8051U 8-bit reload mode ? (TH0 unused = 0), to then match timer in the very old 8048.

There is mention of RL_TL0, but that only exists in 16 bit reload, and does not exist in 8 bit reload, correct?
Will Run time change as done in code above of TL0 work ok ?
