请教个问题：为什么是用'MOV + 字寄存器'指令间接读写STC32的XFR

BeHa*** · 发表于 2024-3-10 23:08:30

请教个问题：

在学习mcu STC32的存储空间映射时，突然有个问题想不通了：

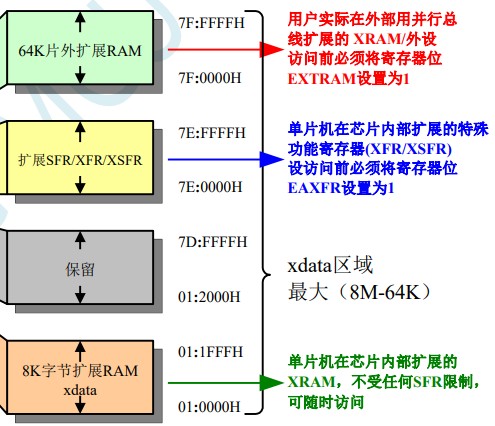

已知，STC32的XFR位于XDATA区域的7E:0000H ~ 7E:FFFFH范围，扩展RAM位于01:0000H ~ 01:1FFFH范围，访问扩展RAM用 ‘MOVX + @Ri’或 'MOVX + @DPTR'等形式间接访问，而同为XDATA区域的 XFR 们用的是'MOV + @DRk'间接访问。

问题：
XFR为什么用的是'MOV + @DRk'形式访问，而不是'MOVX' 形式?

zxcv*** · 发表于 2024-3-10 23:47:04

访问扩展RAM也可用'MOV + @DRk'间接访问，XFR也可用MOVX指令，只不过效率太低，要先设置DPXL为7EH

社区*** · 发表于 2024-3-11 09:50:42

查看80251的datasheet, MOV @DRk , Rm 的指令周期是4个时钟。STC32给出的是1个个时钟。

社区*** · 发表于 2024-3-11 10:06:23

80251的datasheet, MOV Rm ， dir8(i/o) 的读IO指令的执行周期是2+1，共3个时钟周期。
STC32的这个指令周期是1个时钟周期。经过反复验证确认，确实是1个时钟周期。

zxcv*** · 发表于 2024-3-11 10:53:00

社区*** 发表于 2024-3-11 09:50
查看80251的datasheet, MOV @DRk , Rm 的指令周期是4个时钟。STC32给出的是1个个时钟。 ...

STC的MOV @DRk , Rm指令周期看DRk指向的位置，如果是EDATA区域1个时钟，其他区域3个时钟

社区*** · 发表于 2024-3-11 11:22:25

谢谢楼上网友的提醒。

BeHa*** · 发表于 2024-3-11 20:16:02

zxcv*** 发表于 2024-3-10 23:47
访问扩展RAM也可用'MOV + @DRk'间接访问，XFR也可用MOVX指令，只不过效率太低，要先设置DPXL为7EH ...

学习了，思路一下子打开了
感谢指导

BeHa*** · 发表于 2024-3-11 20:17:17

感谢楼上各位的指导，不胜感激。
祝各位，工作顺利！

BeHa*** · 发表于 2024-3-12 22:41:23

zxcv*** 发表于 2024-3-10 23:47
访问扩展RAM也可用'MOV + @DRk'间接访问，XFR也可用MOVX指令，只不过效率太低，要先设置DPXL为7EH ...

今天验证了一下，是这样测试读的：

MOV                DPXL, #7EH
MOV                DPTR, #WORD0 CHIPID7
MOVX        A, @DPTR
复制代码

build 没问题，结果也读取正确

想多问下，从哪里才能获取到这样的知识

zxcv*** · 发表于 2024-3-13 11:34:35

BeHa*** 发表于 2024-3-12 22:41
今天验证了一下，是这样测试读的：
build 没问题，结果也读取正确
想多问下，从哪里才能获取到这样的知识 ...

看何宾老师那个视频
