ADC参考电压选择问题

ala***

我用的STC8H4K系列单片机，请问如何设置选择内部的1.19V还是外部VREF的电压作为基准参考电压？

神***

ADC 的 转换参考电压：
永远是 ADC_VRef+,
和 1.19V 辅助固定信号源 无任何关系

====================================

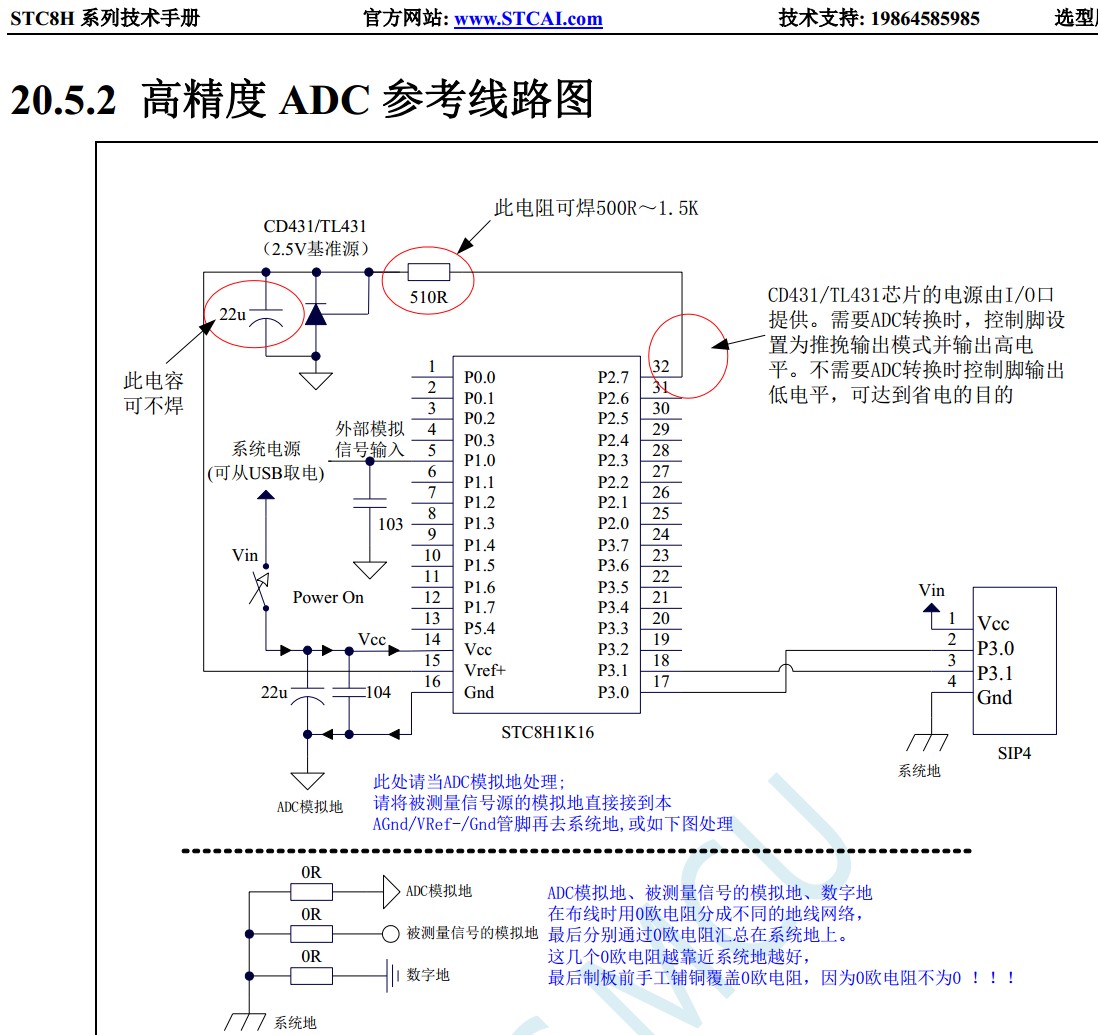

你外部用个 RMB0.1 的 TL431/CD431 做 ADC 的 转换参考电压

神***

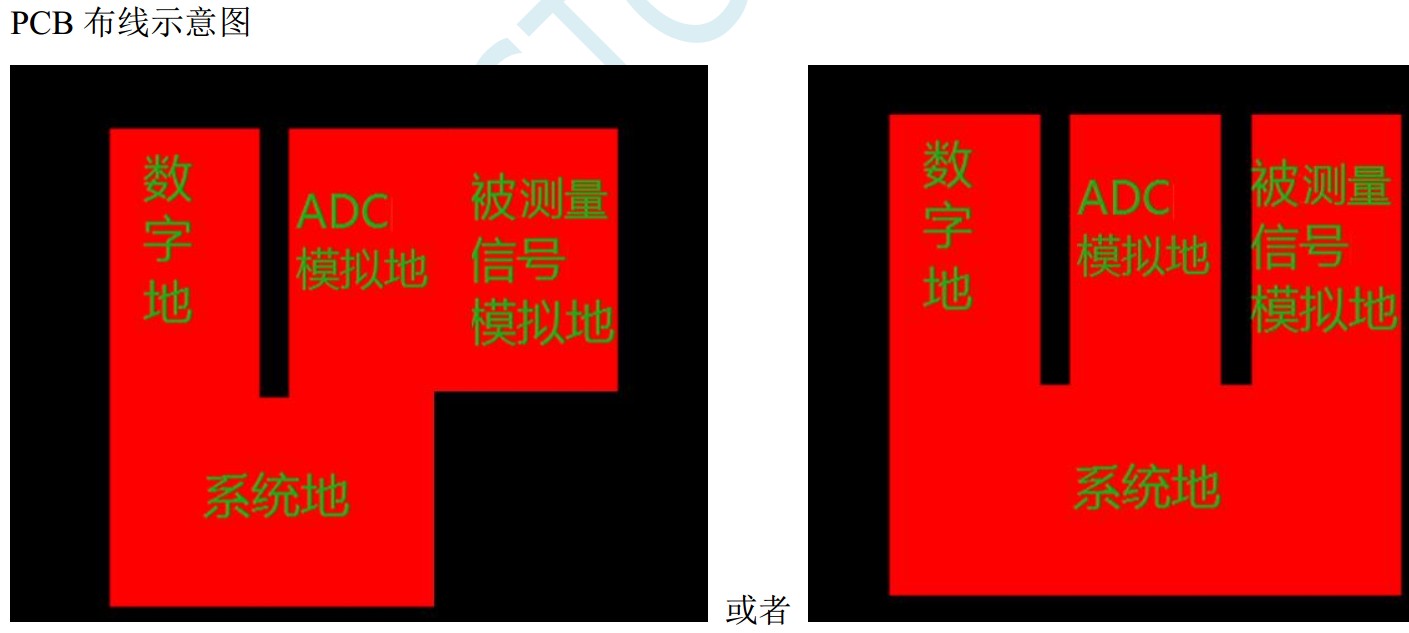

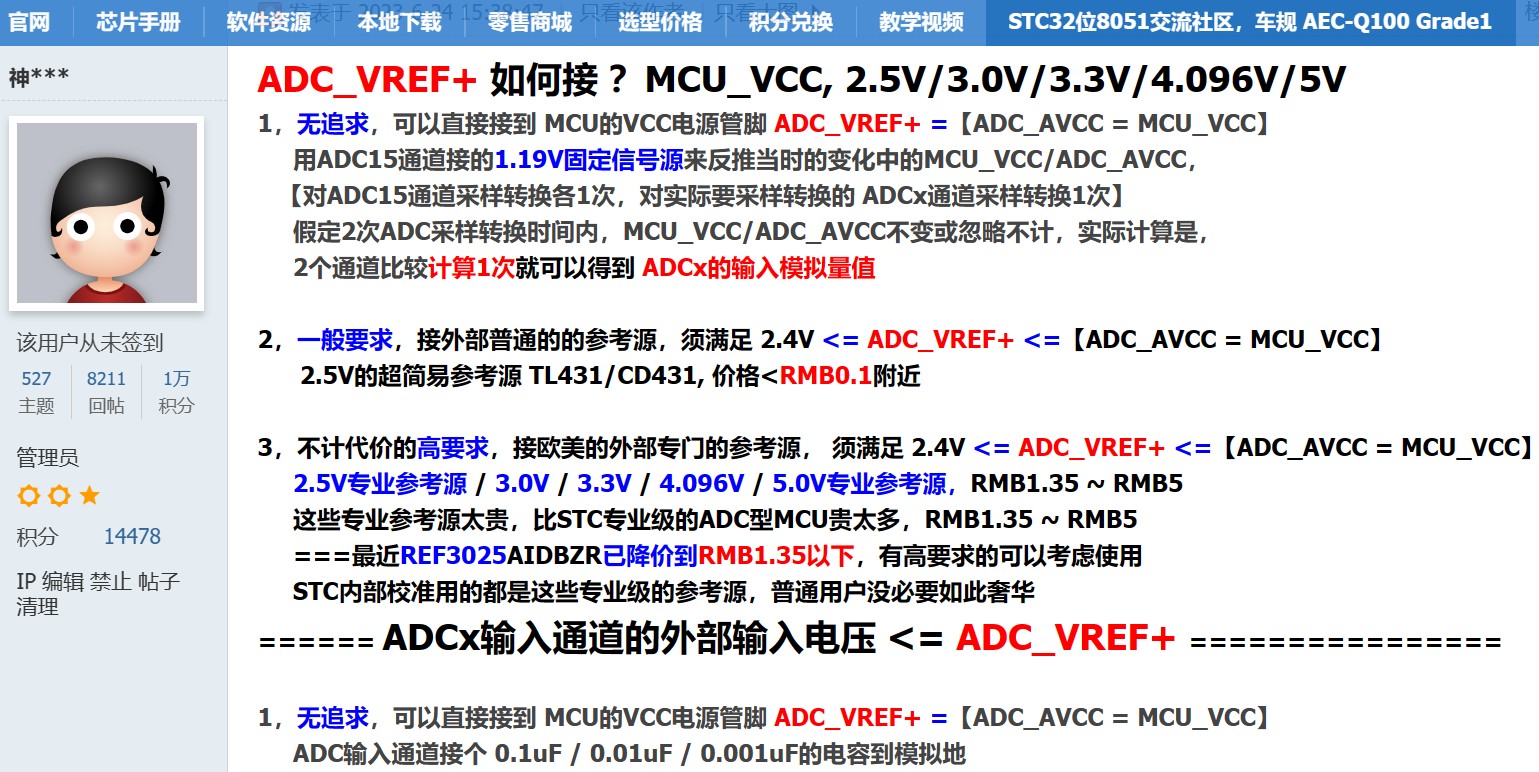

【新提醒】ADC_VREF+ 如何接 ？MCU_VCC, 2.5V/3.0V/3.3V/4.096V/5V - ADC/比较器，DMA支持的12位ADC，轨到轨比较器，DAC - 国芯论坛-STC全球32位8051爱好者互助交流社区 - STC全球32位8051爱好者互助交流社区 (stcaimcu.com)

kk***

你没理解ADC的工作方式
1.19V参考电压是接在ADC待测模拟信号输入端口的，它的作用是反推出VREF的电压，而不是代替VREF

神***

ADC 的 转换参考电压：
永远是 ADC_VRef+,
和 1.19V 辅助固定信号源 无任何关系



利用ADC15在内部固定接的1.19V的辅助固定信号源，反推其他通道的输入电压 - ADC/比较器，DMA支持的12位ADC，轨到轨比较器，DAC - 国芯论坛-STC全球32位8051爱好者互助交流社区 - STC全球32位8051爱好者互助交流社区 (stcaimcu.com)

zxcv***

神*** 发表于 2024-3-9 09:19
你外部用个 RMB0.1 的 TL431/CD431 做 ADC参考源

现在这基准脚可以悬空吗？记得以前是用不用AD，基准脚都不能悬空或接地

神***

ADC 的 转换参考电压：
永远是 ADC_VRef+,
和 1.19V 辅助固定信号源 无任何关系
===============================
不管用不用 ADC,

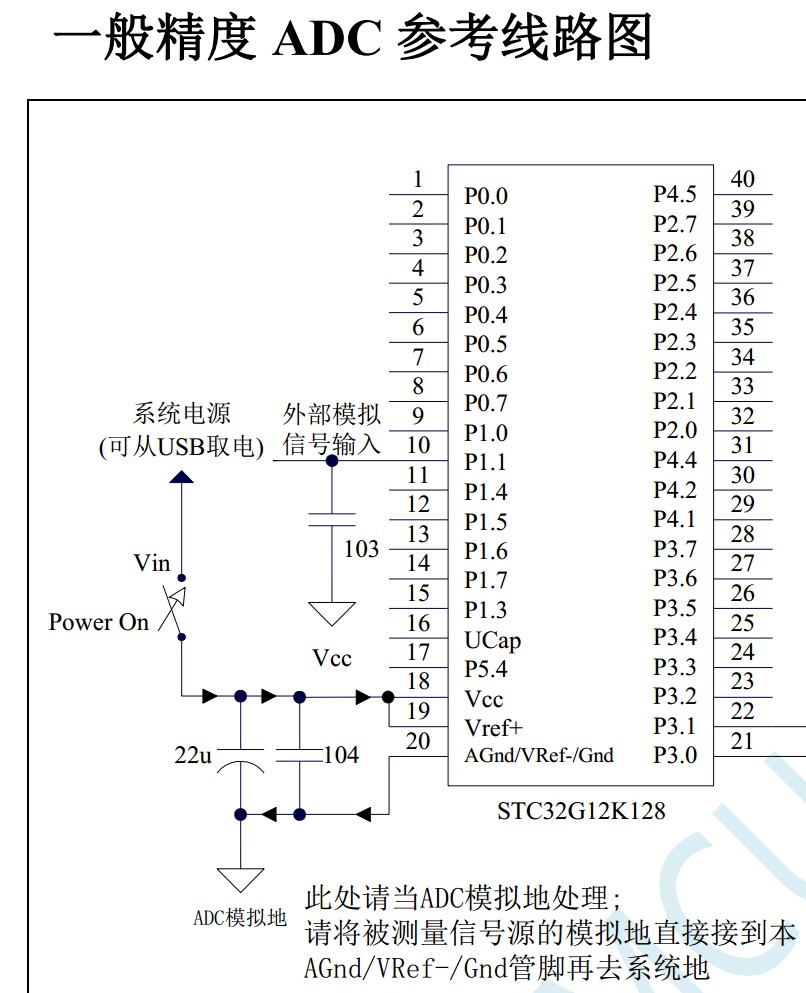

都需要将 ADC_VRef+ 接到一个稳定的电源，如下也可

ala***

神*** 发表于 2024-3-9 09:19
你外部用个 RMB0.1 的 TL431/CD431 做 ADC参考源

我的意思是如果我要选择参考基准电压，是要通过设置来选择？还是说比如我用1.19V作为参考，就读取15通道的电压值，用1.19V来计算？还是说如果我用外部参考电压，就是直接用外部的参考电压比如2.5V来计算就可以了？不用通过配置或者设置吗？

ala***

神*** 发表于 2024-3-9 10:52
利用ADC15在内部固定接的1.19V的辅助固定信号源，反推其他通道的输入电压 - ADC/比较器，DMA支持的12位AD ...

我的意思是如果我要选择参考基准电压，是要通过设置来选择？还是说比如我用1.19V作为参考，就读取15通道的电压值，用1.19V来计算？还是说如果我用外部参考电压，就是直接用外部的参考电压比如2.5V来计算就可以了？不用通过配置或者设置吗？

神***

ADC 的 转换参考电压：
永远是 ADC_VRef+,
和 1.19V 辅助固定信号源 无任何关系
