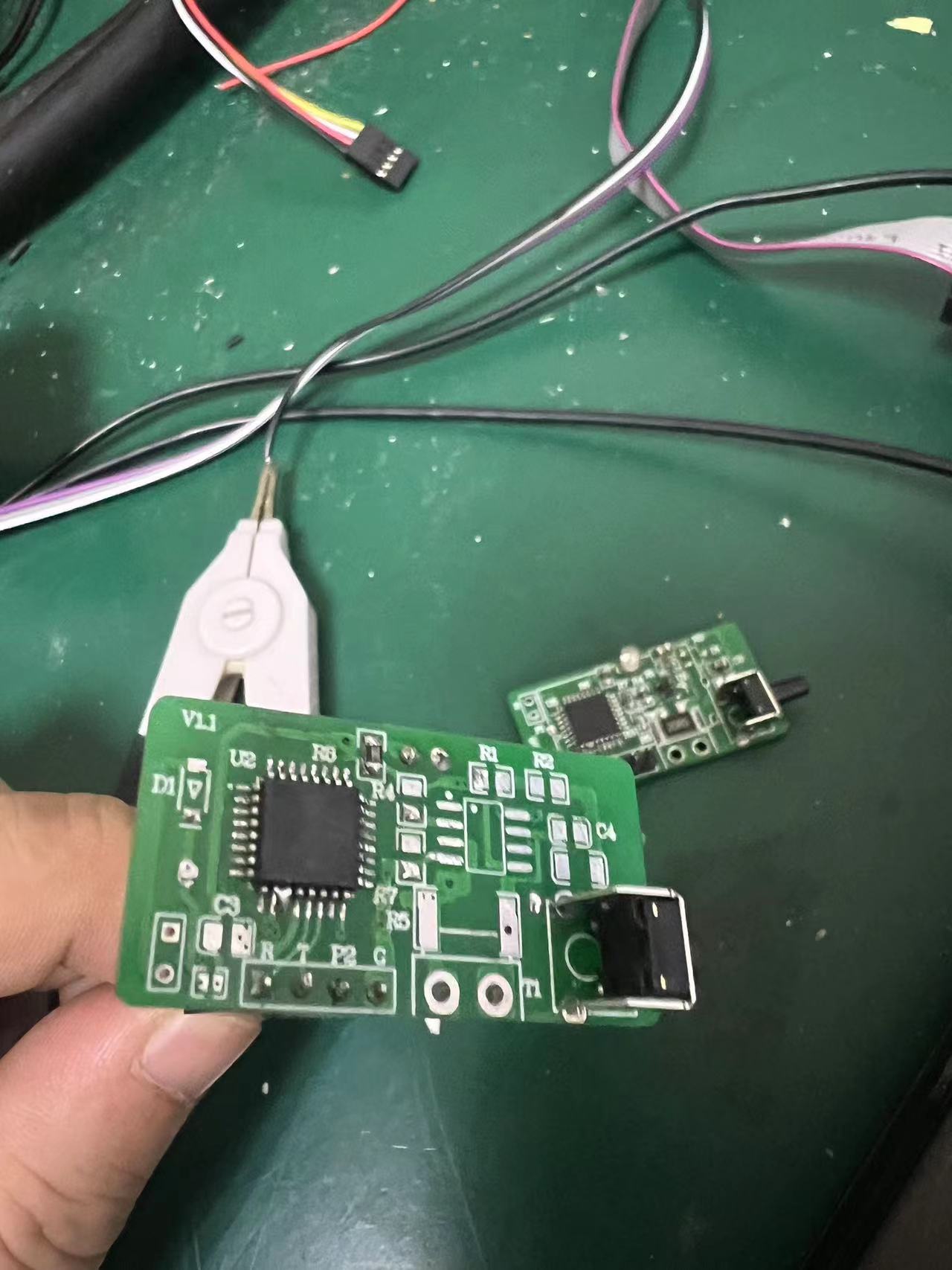

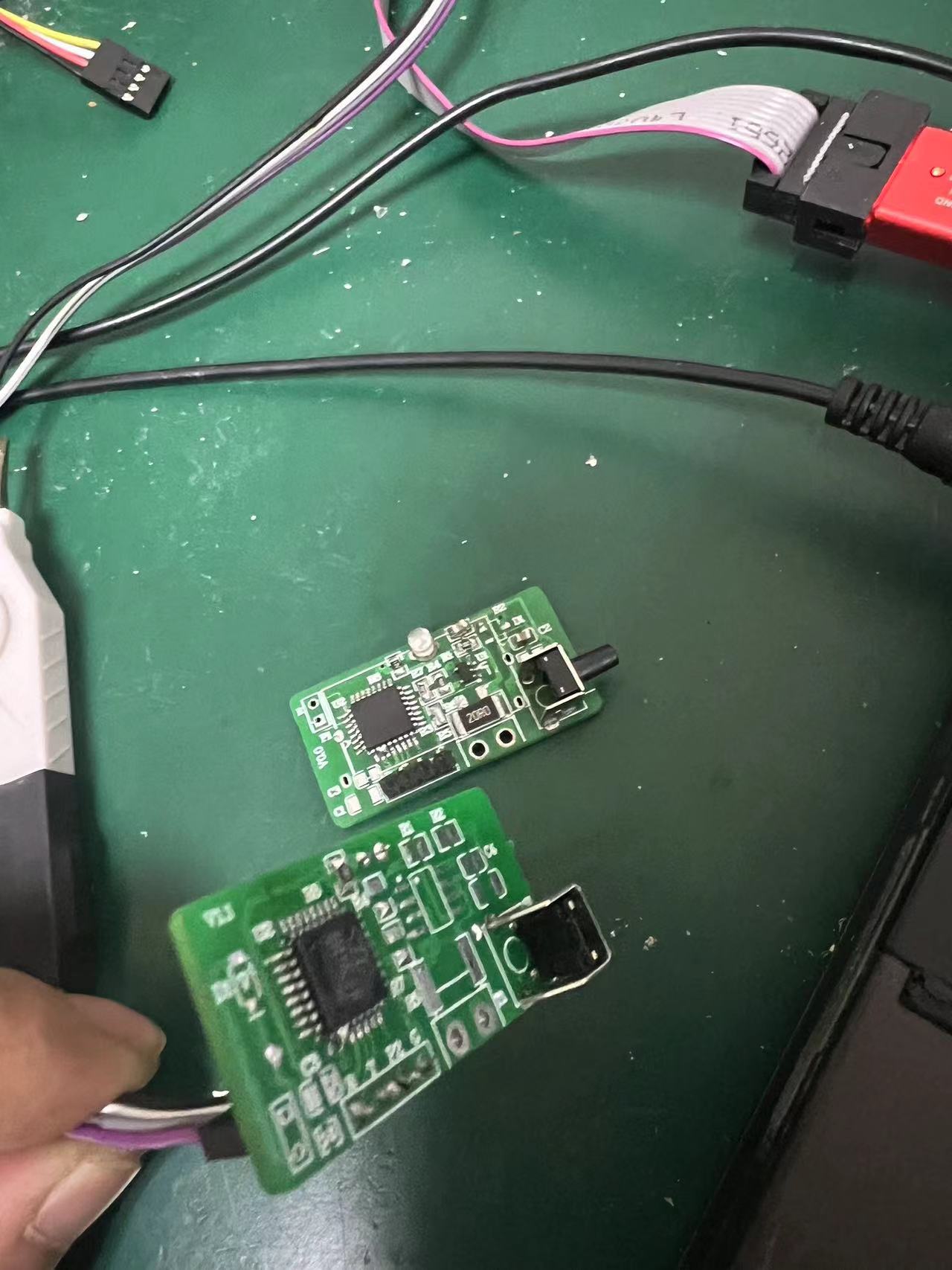

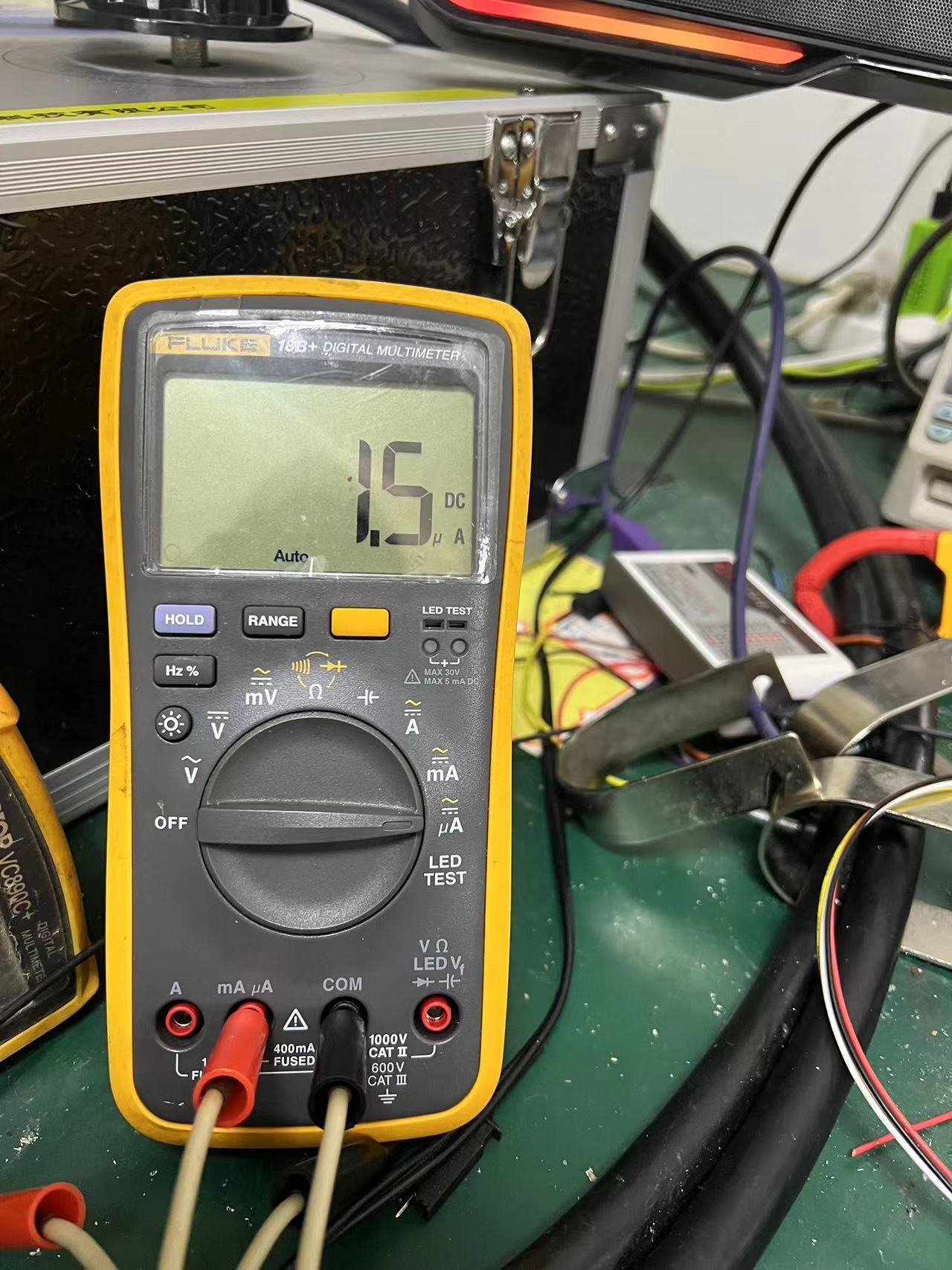

从入门到放弃☞ 1.5uA..\\STC8H1K16裸机低功耗

zhs2608***

<1> 不用的IO口高阻输入

<2> 上拉的 推挽输出高电平
<3> 关闭ADC电源
请问下大佬爸爸们:  <1>还有其他地方影响功耗了么 我看见有0.35uA的STC15L系列 是8H做不到么?
<2>如果有 还望告知

yja***

zhs2608*** 发表于 2024-3-22 00:12
是的 睡眠电流 目前极限6uA  外部双路运放 时钟22.1184 工作100ms睡眠  15分钟工作一次 因为交流电20ms  ...

厉害，算得这么精准

zhs2608***

yja*** 发表于 2024-3-21 10:28
时钟频率多少？想着用在电池供电的设备吗？

是的 睡眠电流 目前极限6uA  外部双路运放 时钟22.1184 工作100ms睡眠  15分钟工作一次 因为交流电20ms 所以足够了

yja***

时钟频率多少？想着用在电池供电的设备吗？

zhs2608***

重磅吐槽下STC 单片机低功耗模式
<1>数字输入关闭功能 仅仅高阻状态下可以用
<2> 高阻在面对外部有抬升电压的adc  管脚时候会消耗电流值
{:5_270:} 坑啊  解决不了这个问题

zhs2608***

wan12*** 发表于 2024-3-13 19:27
频率调低点试试

不是频率的问题 频率只影响唤醒以后工作消耗电流 这里STC8H 不能启动睡眠唤醒定时器 不启动0.45uA 启动1.6uA

wan12***

频率调低点试试

zhs2608***

实现了0.4uA功耗  在1.5uA基础上 不打开睡眠定时器即可{:5_278:}

zhs2608***

21cns*** 发表于 2024-3-9 13:20
还有就是IRC的频率，越低功率越小

{:5_289:}这个是主频全速工作的时候 可以降低功耗 一次数据发送50ms 就睡眠  15分钟一次 可以忽略

21cns***

还有就是IRC的频率，越低功率越小
