找串口

cd***

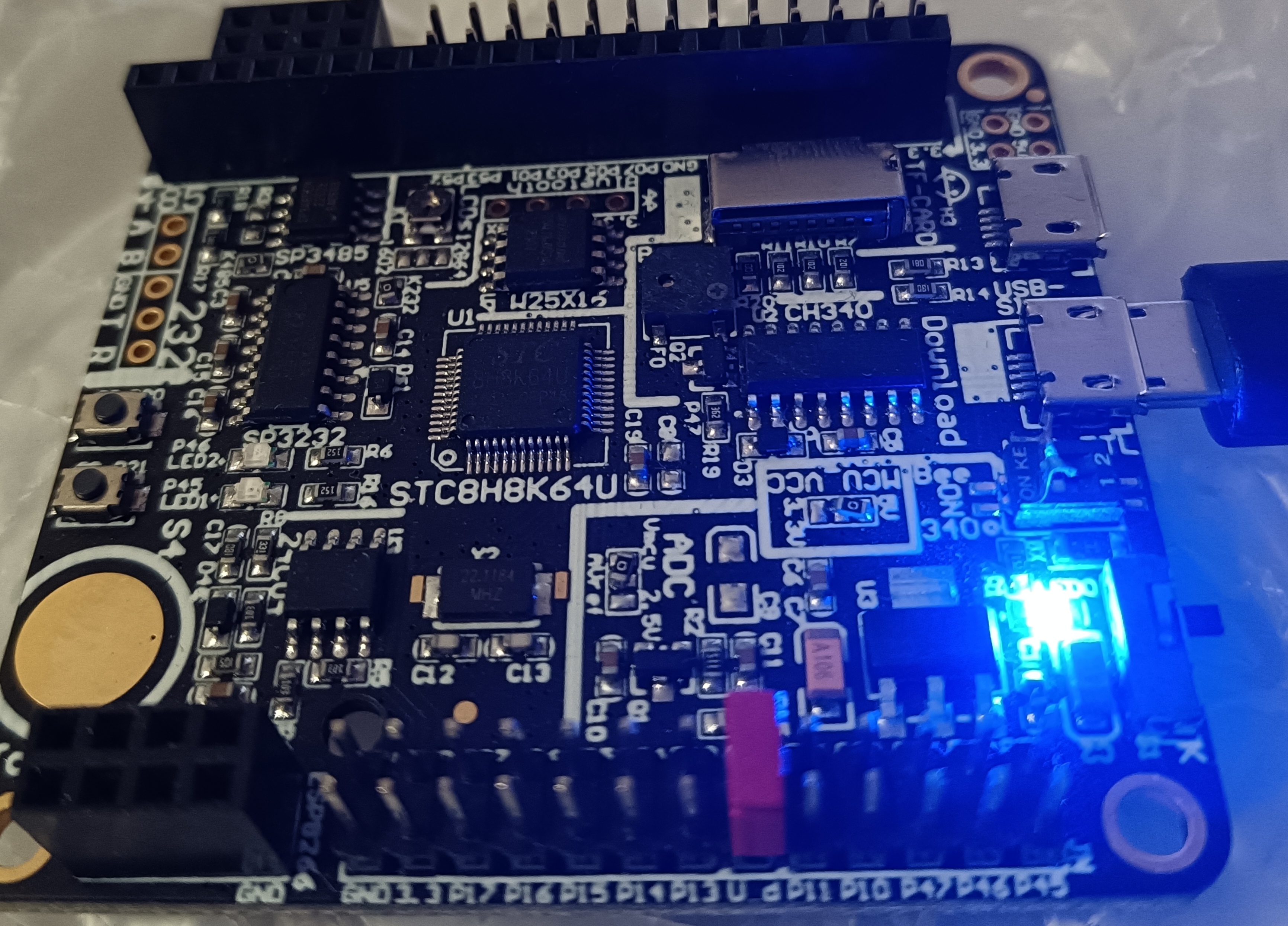

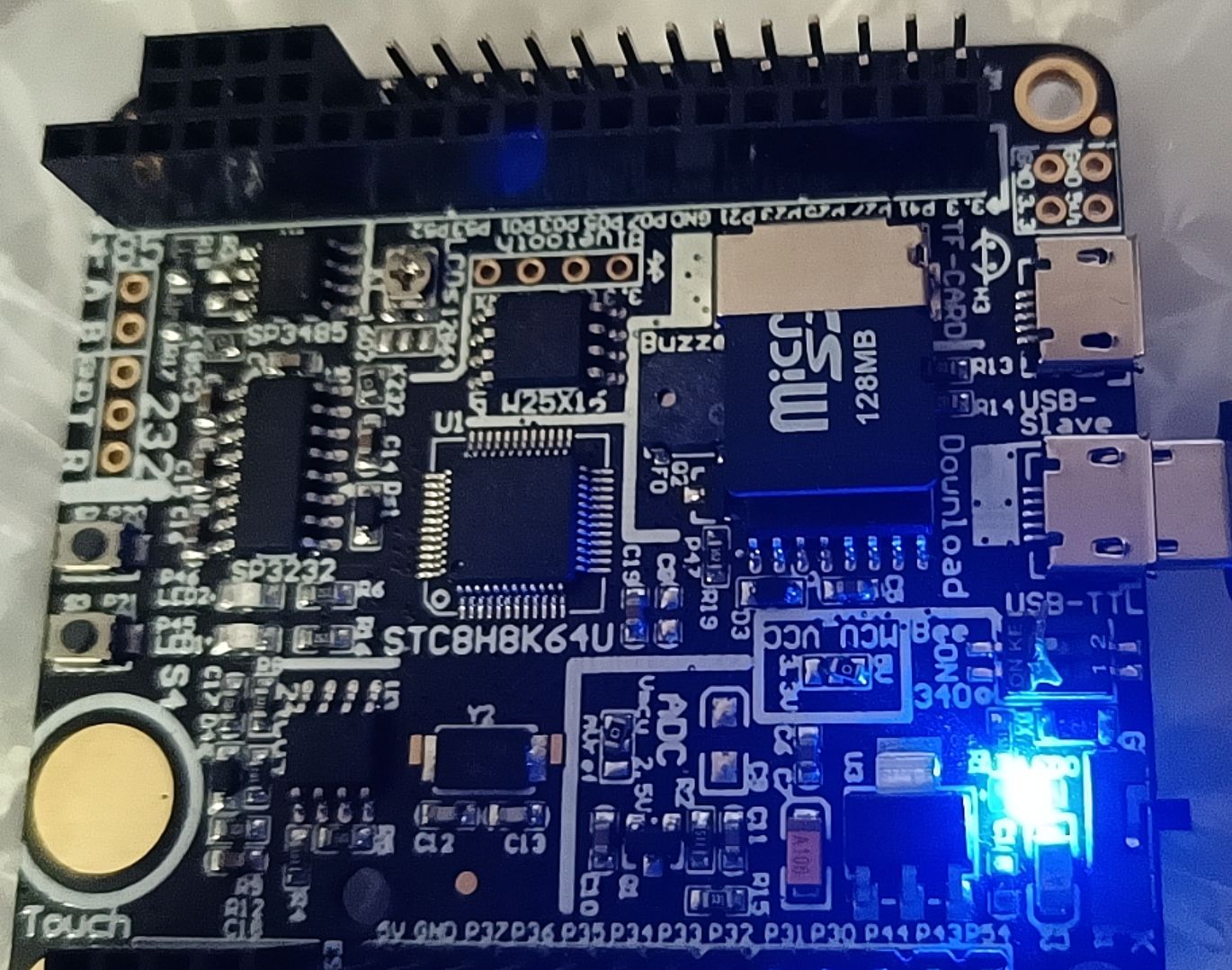

各位大佬，接上板子下载程序时，扫描不到串口，应该怎么解决呢？

乘风***

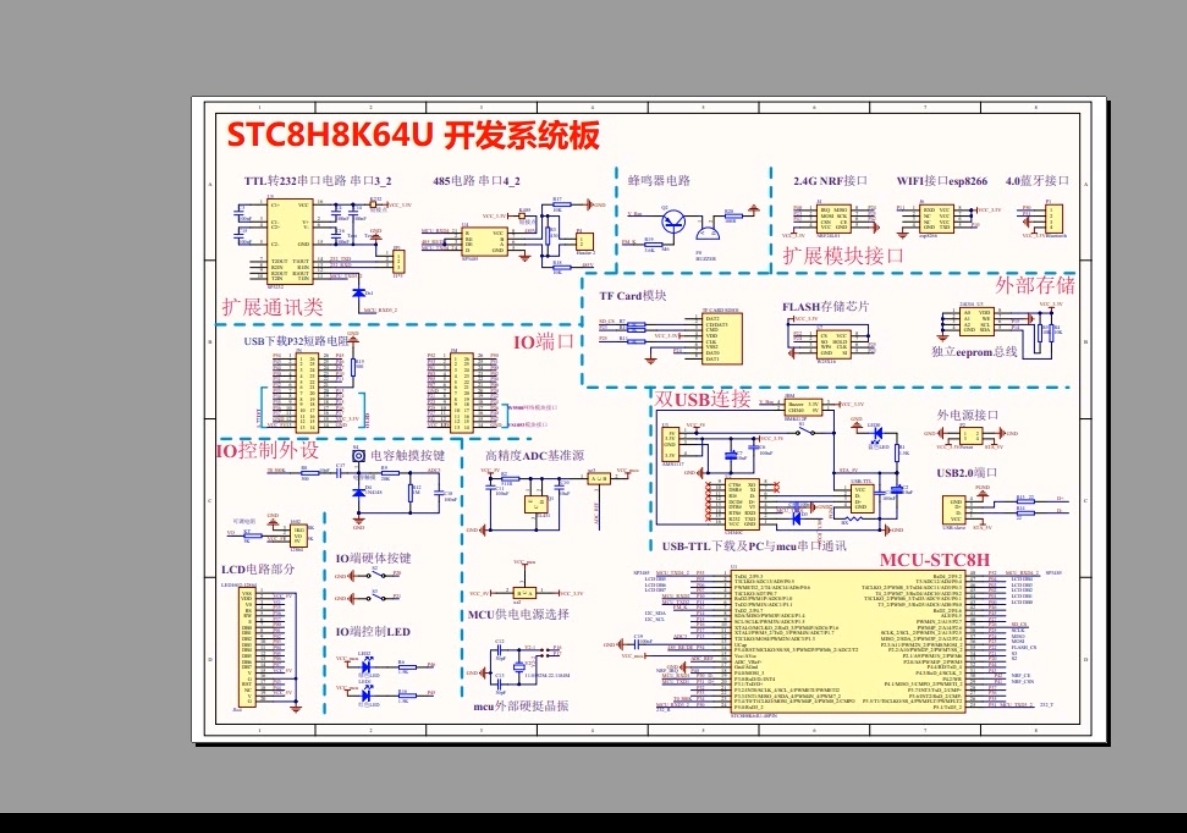

有这块板子的原理图吗？

cd***

乘风飞扬 发表于 2024-3-7 17:30
有这块板子的原理图吗？

有的

cd***

乘风飞扬 发表于 2024-3-7 17:30
有这块板子的原理图吗？

有的

cd***

乘风飞扬 发表于 2024-3-7 17:30
有这块板子的原理图吗？

有的

21cns***

电路图太不清楚了，重新上传各清楚的照片吧。
大概看了下，应该是哪个短接配置没设置好。
两个USB口你用的哪个？操作过程是怎样的？
USB连接线换粗一点的、
台式机换后置USB、不要用USB-HUB等排除USB供电不足问题。

乘风***

将P32拉低，然后给MCU重新上电试试

cd***

乘风飞扬 发表于 2024-3-7 17:55
将P32拉低，然后给MCU重新上电试试

短接到地了，也不行

乘风***

cd*** 发表于 2024-3-7 18:22
短接到地了，也不行

先确保你用的USB线是可以进行数据通信，不是那种只能用于充电的。
如果是用USB线进行供电的话，将P32口持续拉低同时重新插拔USB线，
或者P32口持续拉低情况下给板子重新上电。

cd***

乘风飞扬 发表于 2024-3-7 18:31
先确保你用的USB线是可以进行数据通信，不是那种只能用于充电的。
如果是用USB线进行供电的话，将P32口持 ...

买板子送的数据线
