STC8H8K64U无法下载程序，使用串口芯片CH340N

51M***

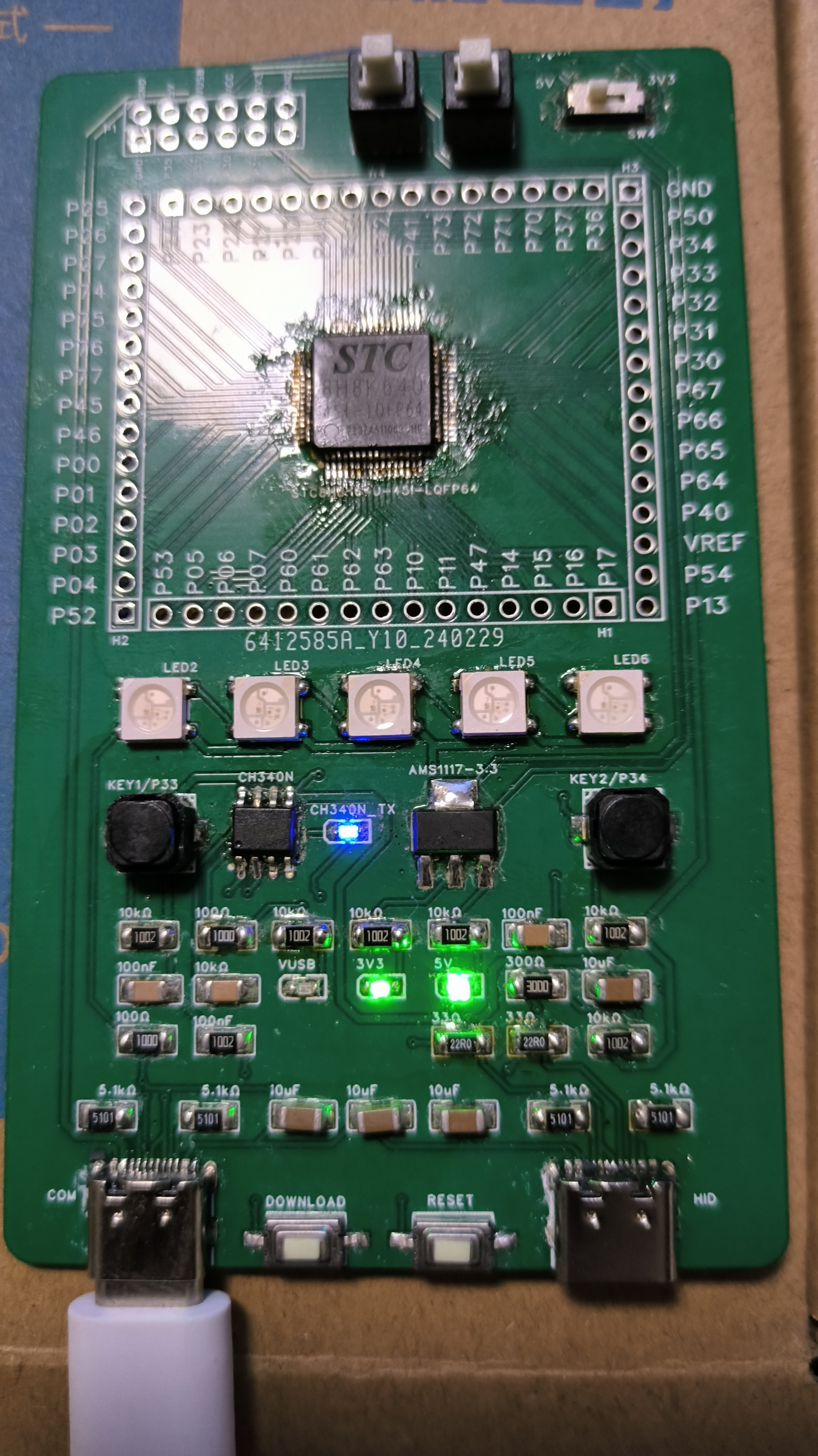

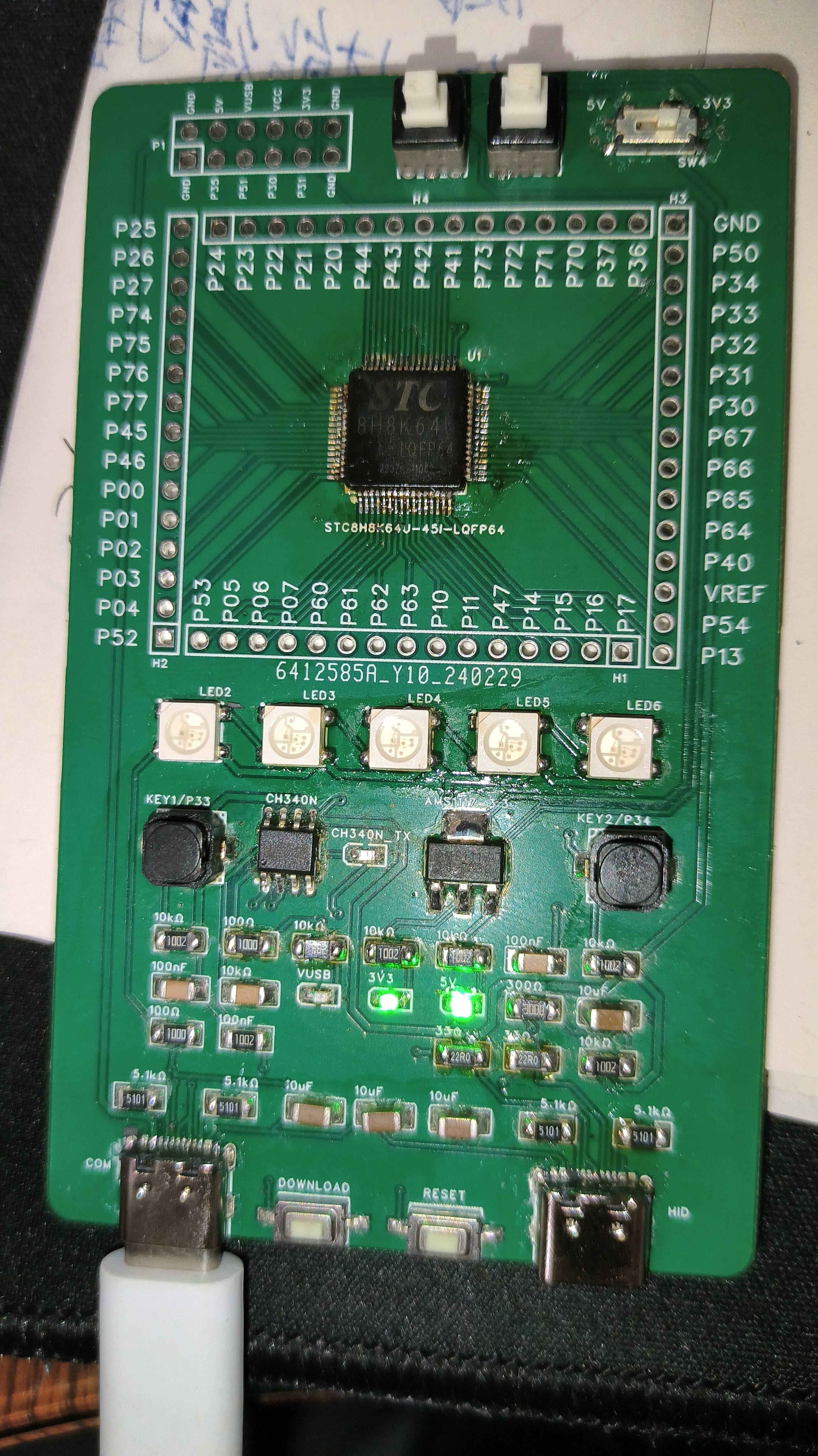

为学习STC8H8K64U，自己画了个最小系统板，外加P13口连接5个WS2812。
用了一个两个自锁开关来切换系统供电开关和下载方式（HID连接和CH340N串口连接）
使用左边的COM口USB连接后，STC-ISP能正确读到COM口有连接，但是选择程序文件后，下载等待单片机，按P32按键也就是丝印写download的按键（按下接地）没有反应，用来表示正在传输的LED（串在CH340N的TX上）亮，但程序不能下载。
使用右边的HID口USB连接后，电源开关下电，按住P32按键后一段时间，再上电，结果报无法识别的USB设备。
测得P32按键按下确实接地0V，抬起高电平。

电子DI***

使用右边的HID口USB连接后，电源开关下电，按住P32按键后一段时间，再上电，结果报无法识别的USB设备。测得P32按键按下确实接地0V，抬起高电平。
---usb下载的话只要UCAP上的电容没问题， P30,P31有效连接USB的D+ D-,在通过p32接地启动就能识别到端口的（电脑驱动没问题的话），如果识别不出来就要看下焊接和连线有没有问题了

wangxi***

我觉得是焊接问题，我也搞过stc8h8k64u-LQFP64最小系统板，USB转串口和硬件USB烧写都正常的很
https://www.stcaimcu.com/forum.php?mod=viewthread&tid=6458

aho***

CH340_TX直接串发光二极管吗

51M***

aho*** 发表于 2024-3-5 08:54
CH340_TX直接串发光二极管吗

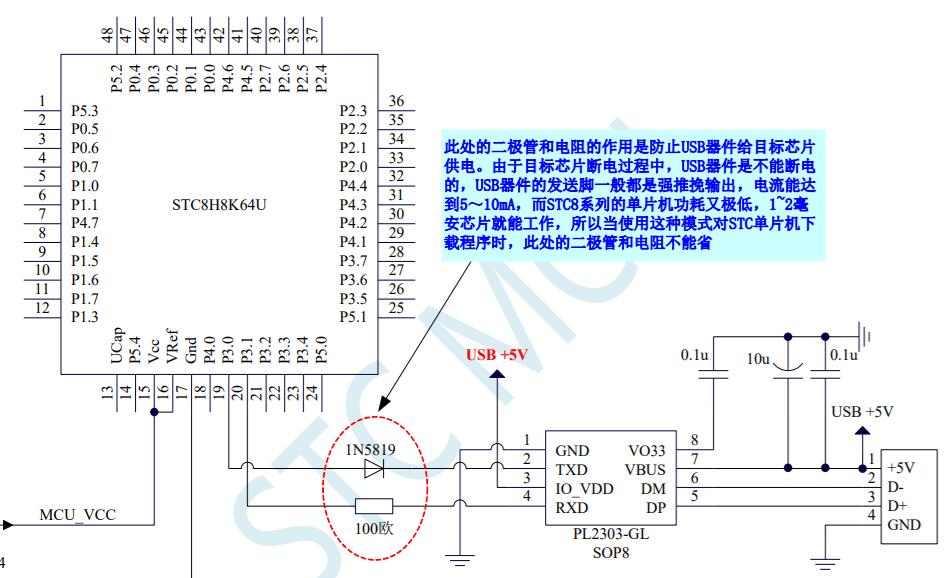

是的，我看参考的原理图上串的是一个1N5819的二极管，就想着用一个发光二极管替代，这样下载程序的时候能看到在闪

21cns***

51M*** 发表于 2024-3-5 12:35
是的，我看参考的原理图上串的是一个1N5819的二极管，就想着用一个发光二极管替代，这样下载程序的时候能 ...

发光二极管的压降太大了

晓***

51M*** 发表于 2024-3-5 12:35
是的，我看参考的原理图上串的是一个1N5819的二极管，就想着用一个发光二极管替代，这样下载程序的时候能 ...

别说发光二极管了，就算是1n4148都有时候不好使，要用300mV压降的肖特基二极管，另外下载的时候需要按着P32下载开关不放，再断电上电。

51M***

电子DI*** 发表于 2024-3-5 08:11
使用右边的HID口USB连接后，电源开关下电，按住P32按键后一段时间，再上电，结果报无法识别的USB设备。测得 ...

目前考虑可能P30脚虚焊，但万用表测得MCU片上P30脚有4.5V电压

51M***

wangxi*** 发表于 2024-3-5 08:35
我觉得是焊接问题，我也搞过stc8h8k64u-LQFP64最小系统板，USB转串口和硬件USB烧写都正常的很
https://www. ...

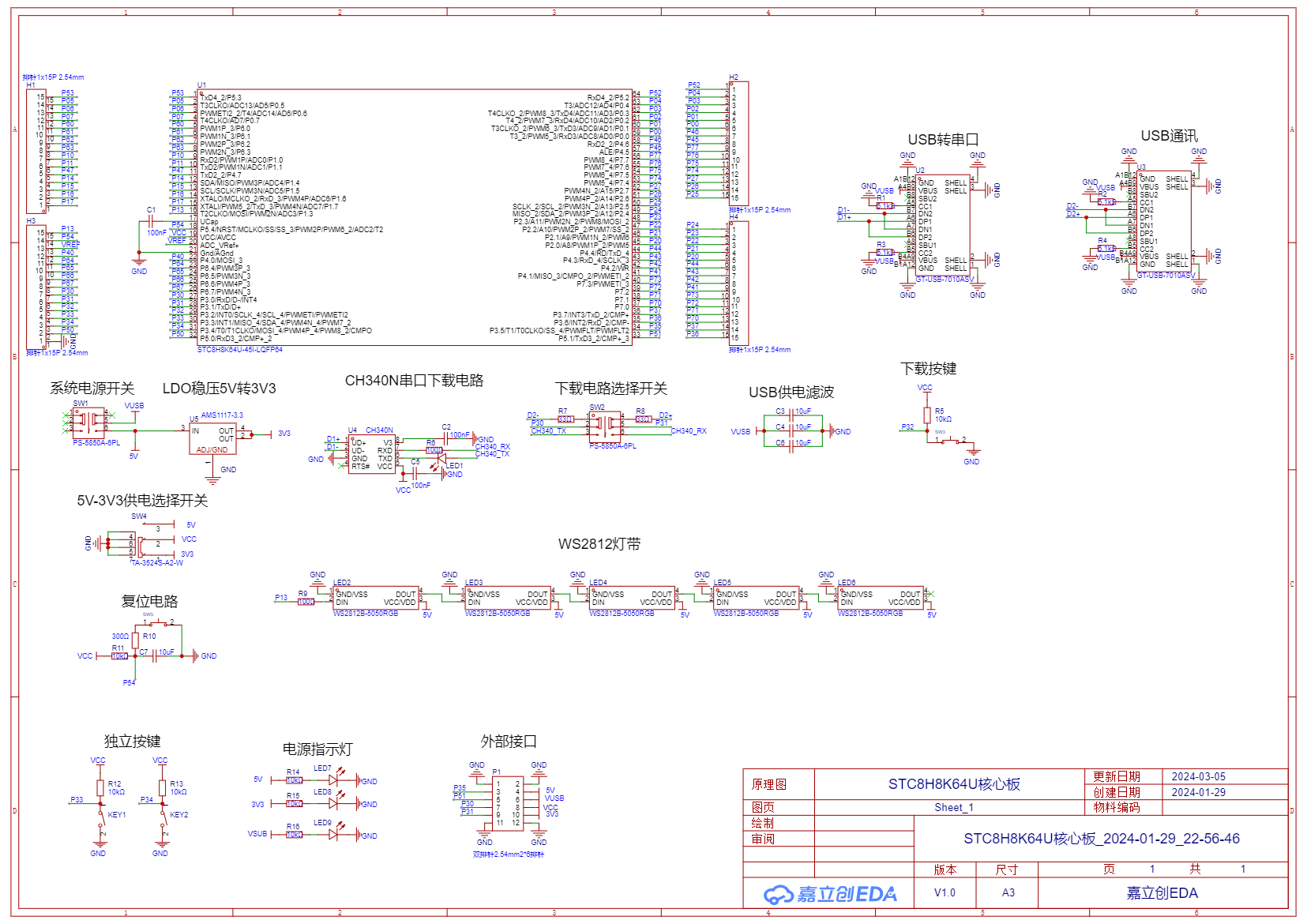

现在有点头疼不知道是哪里虚焊了，还有两个个问题，一是本来应该点亮的直取USB电源的VUSB灯也没亮，二是查看原理图发现CH340N的V3脚没有接3V3电源，但是CH340N可以工作在5V，系统电压VCC切换到5V后也不能下载程序

电子DI***

51M*** 发表于 2024-3-5 13:40
目前考虑可能P30脚虚焊，但万用表测得MCU片上P30脚有4.5V电压

单独焊接一个usb下载的最小系统试一下
