关于PWM转换为电压电路

[复制链接]
  • 打卡等级:以坛为家II
  • 打卡总天数:441
  • 最近打卡:2025-08-23 08:34:51

12

主题

126

回帖

1965

积分

金牌会员

积分
1965
发表于 2024-3-3 18:30:06 | 显示全部楼层 |阅读模式
我想用PWM信号驱动PC817进行脉冲转换,在光耦是另一端用12V产生相对应线性电压电平,如图所示

转换电路

转换电路

请教这个电路不考虑参数的情况能转换成电压吗??
找了好久只有用转换芯片的,这种简易的电路能行吗?(不考虑精度问题)


回复

使用道具 举报 送花

  • 打卡等级:以坛为家II
  • 打卡总天数:522
  • 最近打卡:2025-08-24 00:56:18
已绑定手机

40

主题

2410

回帖

3256

积分

荣誉版主

积分
3256
发表于 2024-3-3 18:44:56 | 显示全部楼层
不考虑精度的话,是完全没问题的,光耦次级最好加一个推拉驱动芯片,比如施密特缓冲器,能够改善高低电平驱动能力不对称的问题,进而提高输出精度,RC滤波电路最好设置为两级,这样输出电压更稳定一些。
睁开眼睛做场梦~~~
回复

使用道具 举报 送花

  • 打卡等级:常住居民III
  • 打卡总天数:161
  • 最近打卡:2025-08-23 08:11:44

775

主题

1万

回帖

1万

积分

管理员

积分
18735

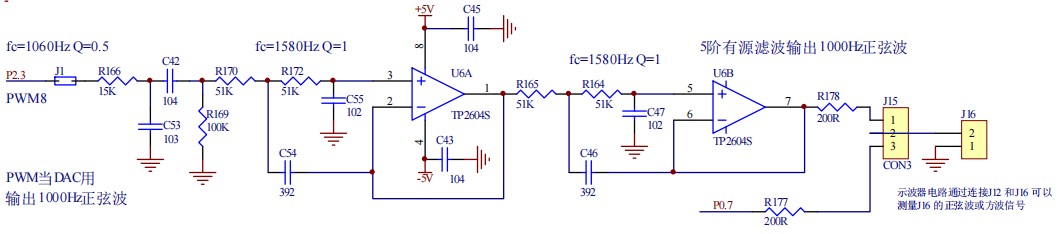

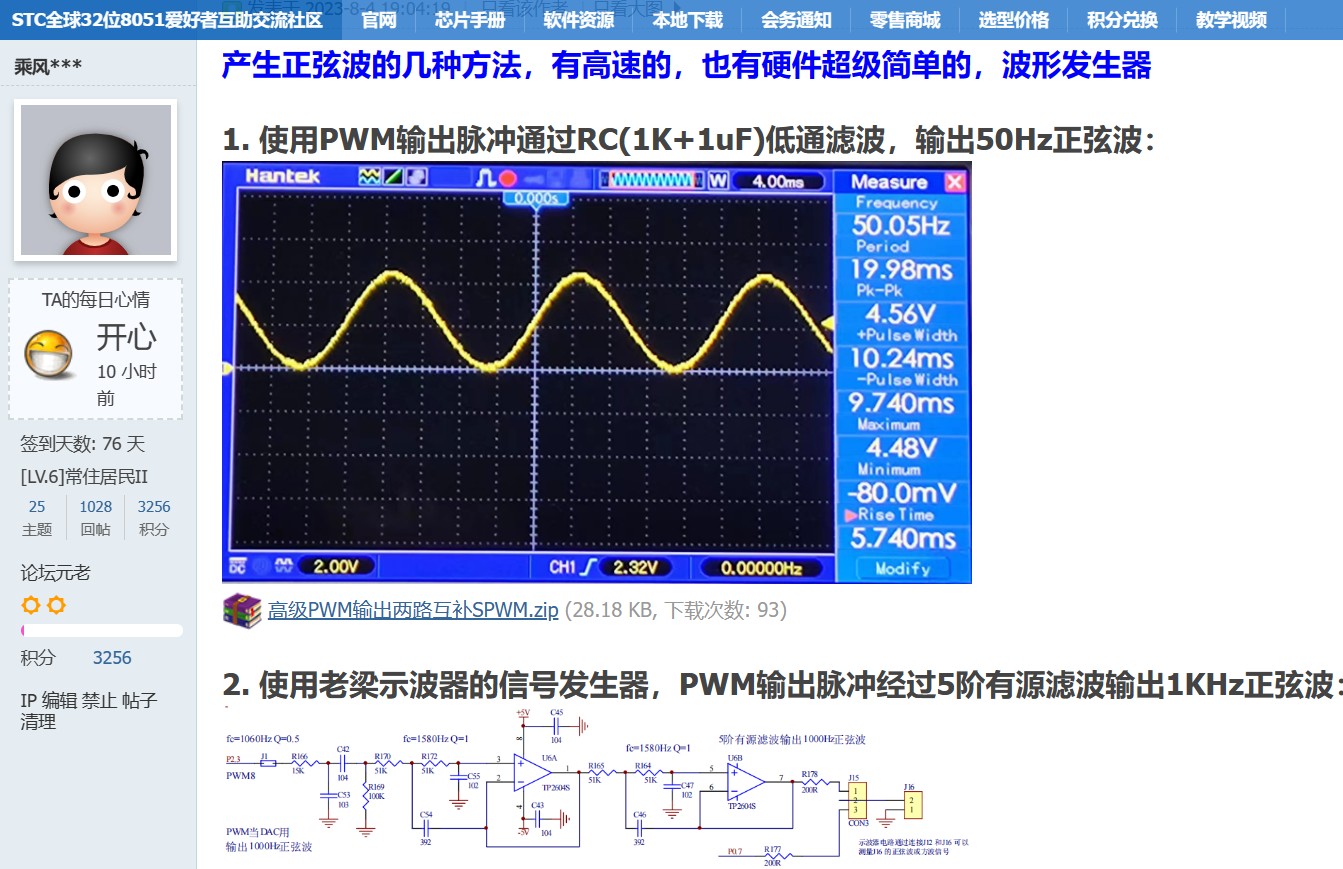

发表于 2024-3-3 19:40:34 | 显示全部楼层
回复

使用道具 举报 送花

  • 打卡等级:常住居民III
  • 打卡总天数:158
  • 最近打卡:2025-08-23 11:06:14

76

主题

6636

回帖

1万

积分

超级版主

积分
13863
发表于 2024-3-6 16:32:58 | 显示全部楼层
可以,但是要注意两点:
1、PC817速度很慢,导通快截止慢,会让PWM波形“失真”,太快的PWM甚至没办法响应,1KHz以下的PWM才有可能。
2、输出驱动不对称,则输出电压与PWM占空比有线性度问题。
     当光耦输出高电平,输出内阻为上拉5.1K+串联1K,即输出内阻为6K。
     当光耦输出低电平,输出内阻为光耦内阻与5.1K并联后再串联1K,输出内阻远小于上述的6K。
由于输出驱动力不对称,导致滤波后电压与占空比的关系出现较大误差。
