有关比较器比较电压的驱动能力

打卡等级：以坛为家II
打卡总天数：466
最近打卡：2025-10-11 08:41:04

已绑定手机

246 主题	348 回帖	1858 积分

积分: 1858

发表于 2023-1-13 10:45:18 | 显示全部楼层 |阅读模式

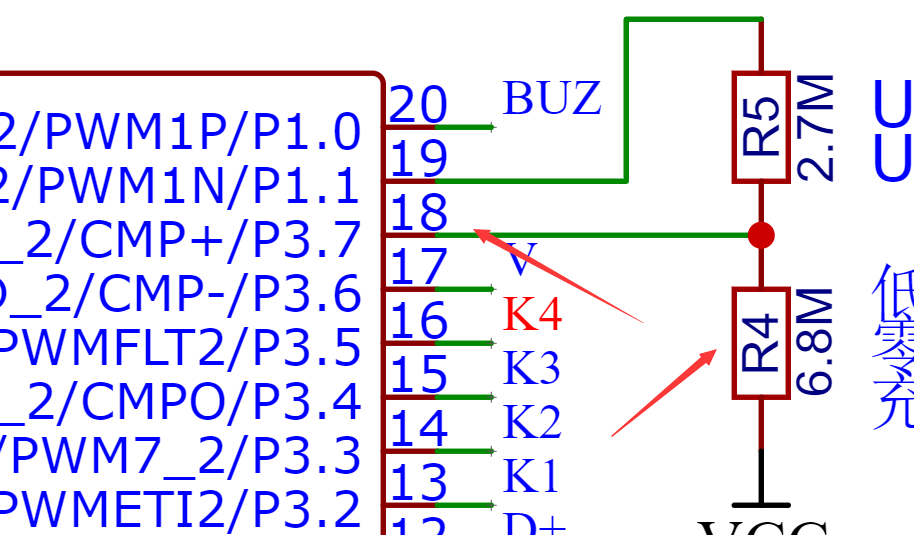

比较器VCC5v电压通过R4连接，R4使用兆欧的电阻会对比较器识别产生影响吗？

回复

使用道具举报送花

打卡等级：以坛为家I
打卡总天数：201
最近打卡：2025-10-16 11:05:25

77 主题	6778 回帖	1万积分

积分: 14394

发表于 2023-1-13 11:42:36 | 显示全部楼层

比较器的信号输入阻抗原则上越小越好，使用6.8M这样大的电阻，一点漏电流都会导致大的偏差，建议小于100K之内。

回复

使用道具举报送花

打卡等级：以坛为家I
打卡总天数：209
最近打卡：2025-10-16 08:03:21

787 主题	1万回帖	1万积分

积分: 19776

发表于 2023-1-13 12:56:48 | 显示全部楼层

500K以内还是可以接受的，100K 内更好
