STC8G1K08A的 P5.5 I/O在无程序的情况有一个脉冲出来

jx_ch***

STC8G1K08A的 P5.5 I/O在无程序的情况拔插电源会有一个22US脉冲出来，

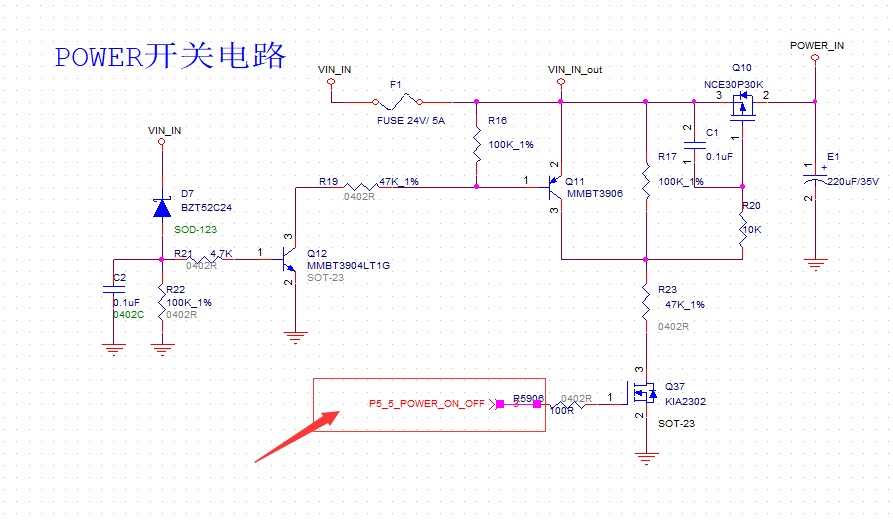

我的电路图如图1与图2，用示波器测到的波形如图3    ：图1

图2

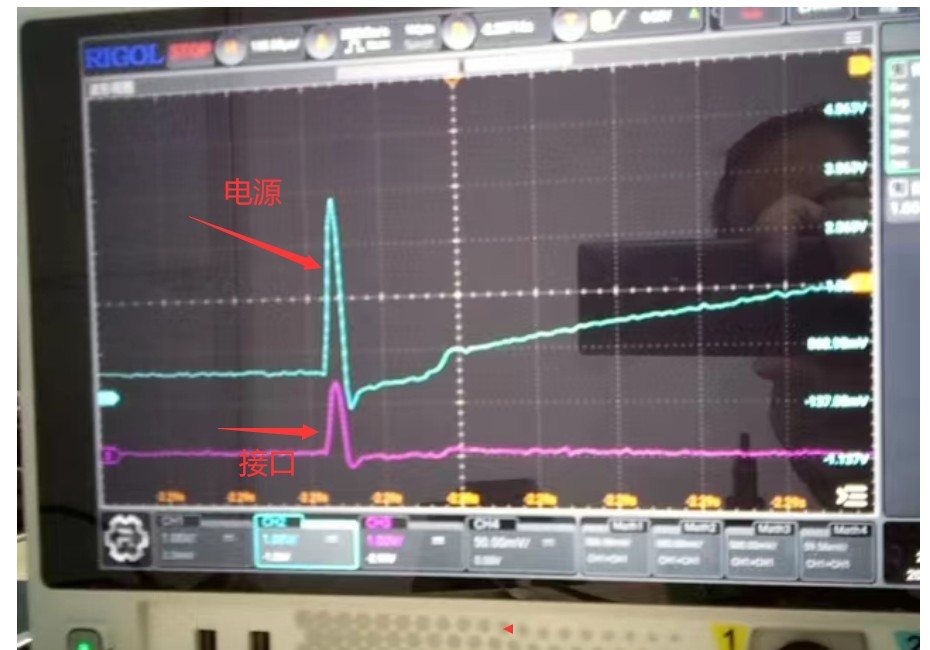

图3

jx_ch***

自已顶！d=====(￣▽￣*)b一下

王***

jx_ch*** 发表于 2024-2-29 17:46
自已顶！d=====(￣▽￣*)b一下

有可能是MOS管的GS结电容放电？
或许可以尝试取下MOS管后再测量P55，判断是单片机还是电路的问题

jx_ch***

P5.5是与电源插座是同步的

jx_ch***

P5.5是与电源同步，而P5.5外部没有接设备

神***

问：STC8G1K08A的P5.5，I/O在无程序的情况有一个脉冲出来 ？
答：出厂时带了个跑马灯程序出厂的
都是有程序出厂的

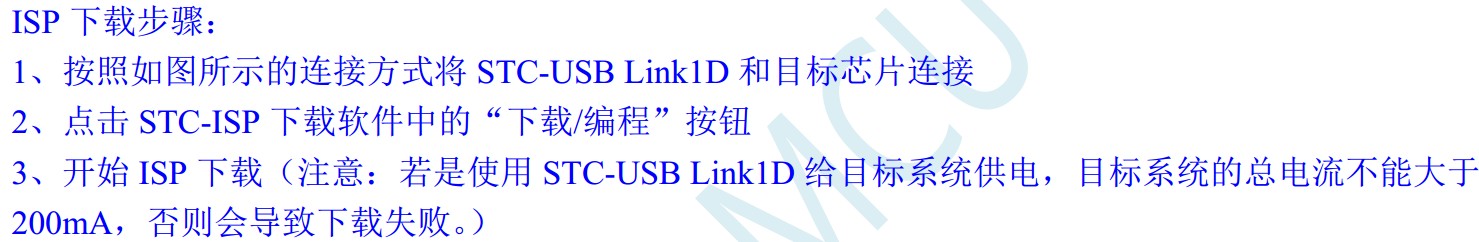

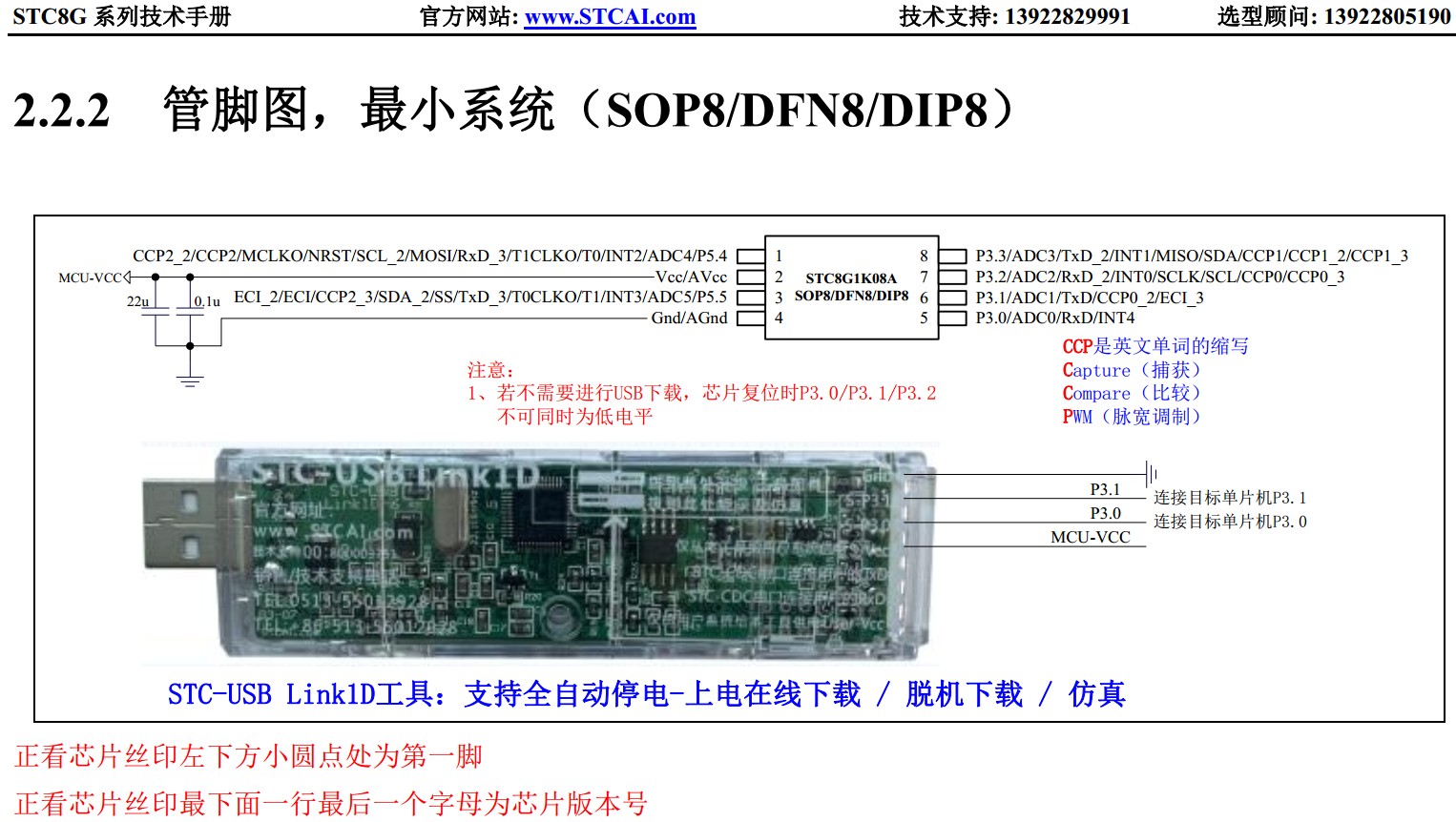

数据手册：
深圳国芯人工智能有限公司-产品_STC8G系列 (stcai.com)

jx_ch***

王*** 发表于 2024-2-29 17:56
有可能是MOS管的GS结电容放电？
或许可以尝试取下MOS管后再测量P55，判断是单片机还是电路的问题 ...

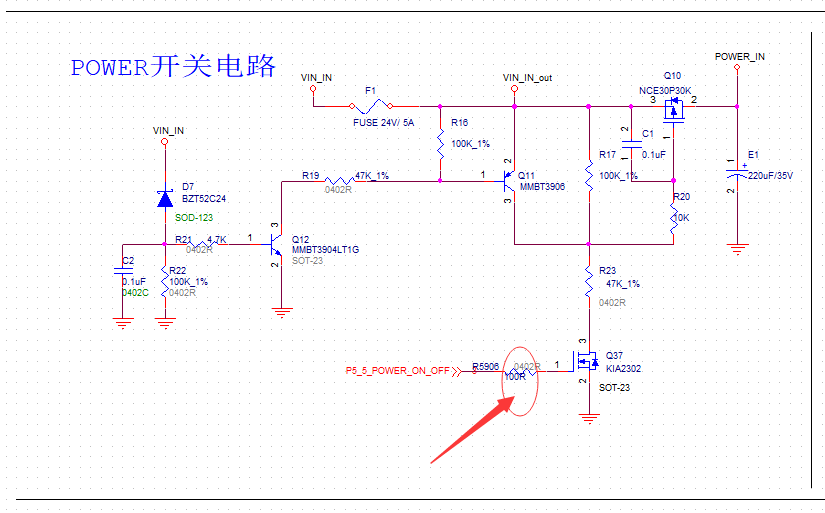

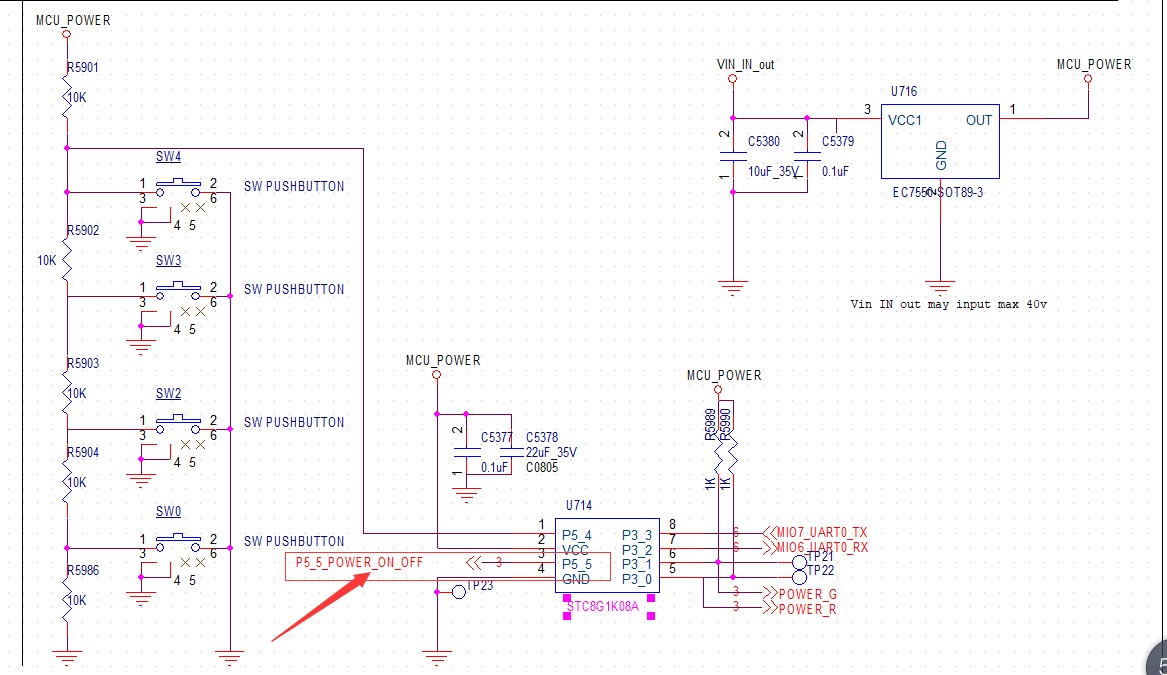

我已断开R5902 H:\8882.png  现像是一样的

王***

jx_ch*** 发表于 2024-3-1 11:01
我已断开R5902   现像是一样的

那可能是单片机的自带程序

jx_ch***

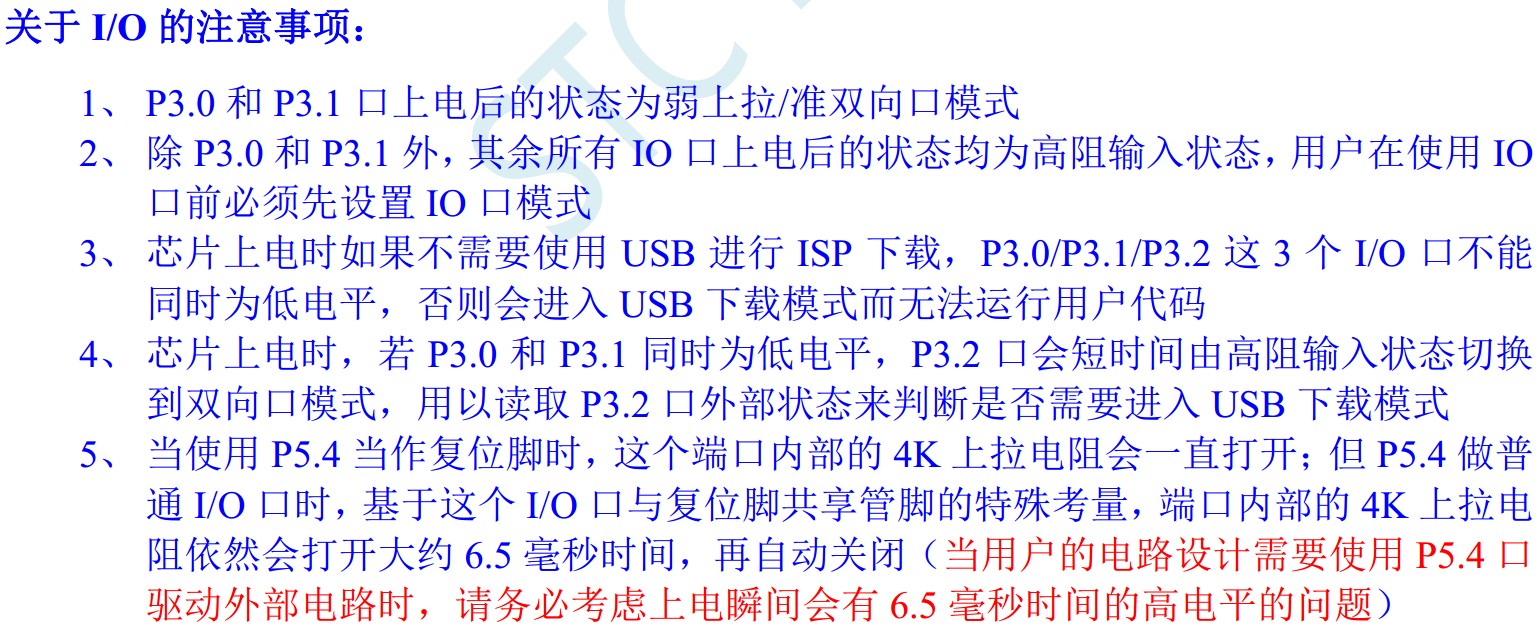

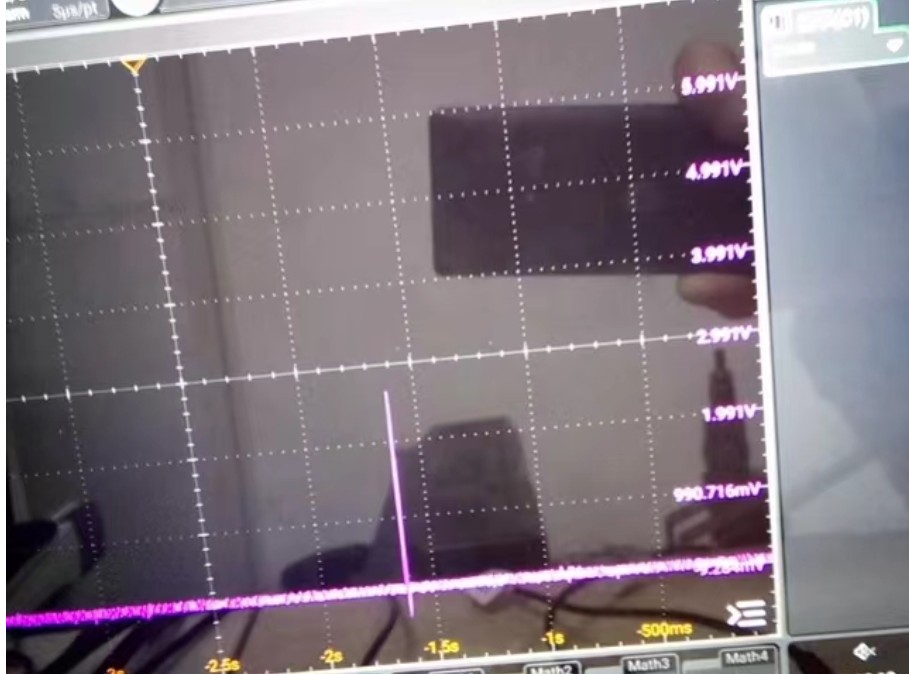

如果把P5.5脚拉到高电平，还会有这个开关6.5毫秒缺口啊。
