STC15W4K48S4用一段时间程序丢失

ncy***

STC15W4K48S4用一段时间程序丢失，检测IO口全是好的，
重新下载程序也下载不进去，是不是引导程序也丢了，
是什么原因导致的引导程序丢失，引导程序自己可以下载吗，如何下载，谢谢

tzz1***

描述再仔细一点，是DIP封装用U8W烧写， 还是贴片封装串口烧写，用什么方法检查出IO是好的，烧写时到哪一步报告失败，截图发一下，让别人好给你分析，引导程序不会丢失 ，你这种情况估计下载方法不对或芯片坏了

小***

估计是芯片坏了

李***

这种基本上芯片挂了。。。

神***

还是把原理图的PDF发上来，大家帮忙分析
另外 STC15W4K系列有个特殊的软件模拟USB下载判断，要外部时钟
你先把外部晶振接上

ncy***

问题补充：芯片下载程序使用大约半年，会有一部分出现没有程序现像，用示波器检测晶振脚有波形，下载程序下载不进，用万用表检测GND对IO，和VCC对IO都有0.7V，说明管脚是好的，就是程序下载不进，用U8脱机下载不了，芯片使用外部晶振，不知道是不是引导程序丢引导致，是什么原因会导致引导程序丢失，在整个量产过程中，占比约1%这种情况发生，不是一下子就出现这个情况，是使用了几个月或者半年，在特殊环境下，就会出现

ncy***

tzz1*** 发表于 2024-2-29 15:36
描述再仔细一点，是DIP封装用U8W烧写， 还是贴片封装串口烧写，用什么方法检查出IO是好的，烧写时到哪一步 ...

贴片的，焊在电路板用，用U8脱机下载，量产的，用万用表检测GND对IO，和VCC对IO都有0.7V

ncy***

神*** 发表于 2024-2-29 21:17
还是把原理图的PDF发上来，大家帮忙分析
另外 STC15W4K系列有个特殊的软件模拟USB下载判断，要外部时钟
你 ...

用的外部晶振，U8W下载

神***

还是把原理图的PDF发上来，大家帮忙分析

ncy***

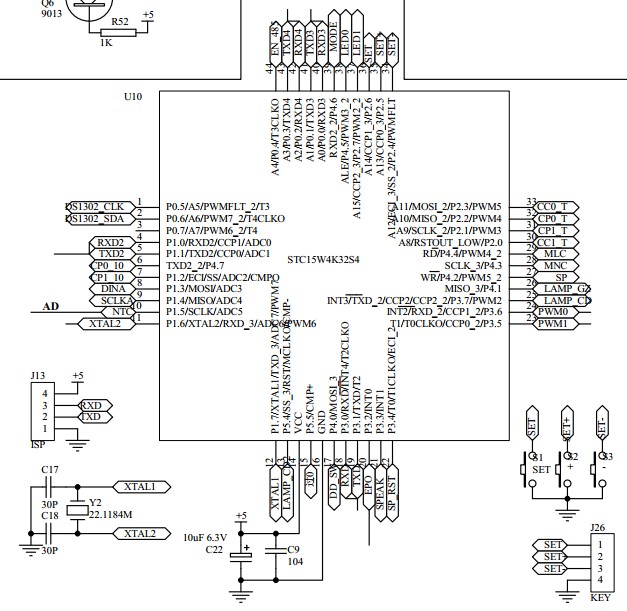

芯片原理部分
