发表于 2024-2-27 12:07:04 | 显示全部楼层
本帖最后由 xxkj2010 于 2024-2-27 12:09 编辑
神*** 发表于 2024-2-27 11:47
UART1 物理上是同样的2个端子

STC-USB-HID-UART1

STC-USB-HID-UART1的TX和RX端口接在芯片的哪两个引脚?STC8H8K64U-SOP16或STC8H8K64U-TSSOP20应该无法实现“一石三鸟”吧?我现在还找不到相关的原理图资料。
回复

使用道具 举报 送花

  • 打卡等级:常住居民III
  • 打卡总天数:161
  • 最近打卡:2025-08-23 08:11:44

775

主题

1万

回帖

1万

积分

管理员

积分
18735
发表于 2024-2-27 12:23:22 | 显示全部楼层
HID-UART1 和 CDC-UART1 是用的同一组端子,2种不同的USB协议
CDC-UART2 是另外一组不同的端子
回复

使用道具 举报 送花

  • 打卡等级:以坛为家II
  • 打卡总天数:563
  • 最近打卡:2025-08-23 20:30:12

25

主题

191

回帖

1664

积分

金牌会员

积分
1664
发表于 2024-2-27 15:23:47 | 显示全部楼层
神*** 发表于 2024-2-27 12:23
HID-UART1 和 CDC-UART1 是用的同一组端子,2种不同的USB协议
CDC-UART2 是另外一组不同的端子 ...

在实际运用中是不是HID-UART1 和 CDC-UART1只能二选一,能不能详细说明一下三组串口的具体用法和接线?
回复

使用道具 举报 送花

  • 打卡等级:常住居民III
  • 打卡总天数:161
  • 最近打卡:2025-08-23 08:11:44

775

主题

1万

回帖

1万

积分

管理员

积分
18735
发表于 2024-2-28 12:32:23 | 显示全部楼层
实际运用中是不是HID-UART1 和 CDC-UART1只能二选一 ?
===TSSOP20/SOP16 是这样

如果是 LQFP32/44/48/64,  可以改程序,将其中一组改到 UART3 或 UART4
USB转3组串口很轻松

回复

使用道具 举报 送花

  • 打卡等级:以坛为家III
  • 打卡总天数:623
  • 最近打卡:2025-08-23 09:56:32

122

主题

2068

回帖

6159

积分

论坛元老

积分
6159
发表于 2024-2-29 09:56:33 | 显示全部楼层
神*** 发表于 2024-2-28 12:32
实际运用中是不是HID-UART1 和 CDC-UART1只能二选一 ?
===TSSOP20/SOP16 是这样

这样就很清楚了
回复

使用道具 举报 送花

  • 打卡等级:初来乍到
  • 打卡总天数:8
  • 最近打卡:2025-06-03 11:49:33

26

主题

168

回帖

1267

积分

金牌会员

积分
1267
发表于 2024-3-1 11:28:15 | 显示全部楼层
这个好,更新速度也太快了,这个HID-UART有例程吗

点评

https://www.stcai.com/hxgnsyb这里可以下载  详情 回复 发表于 2024-3-1 15:28
回复

使用道具 举报 送花

  • 打卡等级:常住居民I
  • 打卡总天数:66
  • 最近打卡:2025-08-23 08:40:44
已绑定手机

22

主题

489

回帖

2411

积分

版主

积分
2411
QQ
发表于 2024-3-1 15:28:21 | 显示全部楼层
aho*** 发表于 2024-3-1 11:28
这个好,更新速度也太快了,这个HID-UART有例程吗

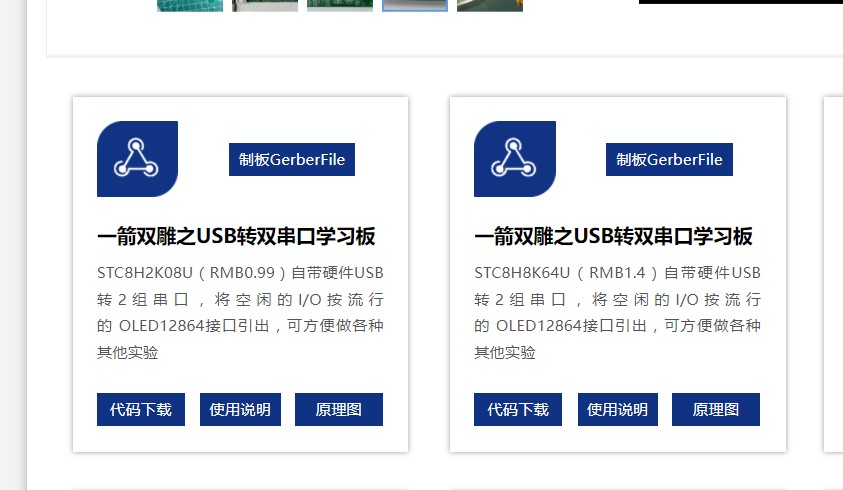

https://www.stcai.com/hxgnsyb这里可以下载
www.STCAI.com
回复

使用道具 举报 送花

  • 打卡等级:初来乍到
  • 打卡总天数:8
  • 最近打卡:2025-06-03 11:49:33

26

主题

168

回帖

1267

积分

金牌会员

积分
1267
发表于 2024-3-1 16:22:22 | 显示全部楼层
STC8H8K*** 发表于 2024-3-1 15:28
https://www.stcai.com/hxgnsyb这里可以下载

好像还没有HID转串口的,只有USB转CDC串口的

点评

是的,HID转串口的还没有开源,可以自己研究一下哈  详情 回复 发表于 2024-3-2 10:39
回复

使用道具 举报 送花

  • 打卡等级:以坛为家I
  • 打卡总天数:360
  • 最近打卡:2025-08-22 08:15:26

26

主题

162

回帖

583

积分

高级会员

积分
583
发表于 2024-3-1 17:12:01 | 显示全部楼层
说的有道 理
回复

使用道具 举报 送花

  • 打卡等级:常住居民I
  • 打卡总天数:66
  • 最近打卡:2025-08-23 08:40:44
已绑定手机

22

主题

489

回帖

2411

积分

版主

积分
2411
QQ
发表于 2024-3-2 10:39:32 | 显示全部楼层
aho*** 发表于 2024-3-1 16:22
好像还没有HID转串口的,只有USB转CDC串口的

是的,HID转串口的还没有开源,可以自己研究一下哈
www.STCAI.com
回复

使用道具 举报 送花
