buck boost电路输出电压不足问题

[复制链接]
  • 打卡等级:初来乍到
  • 打卡总天数:6
  • 最近打卡:2025-05-27 21:56:43

24

主题

38

回帖

299

积分

中级会员

积分
299
发表于 2024-2-22 20:54:21 | 显示全部楼层 |阅读模式

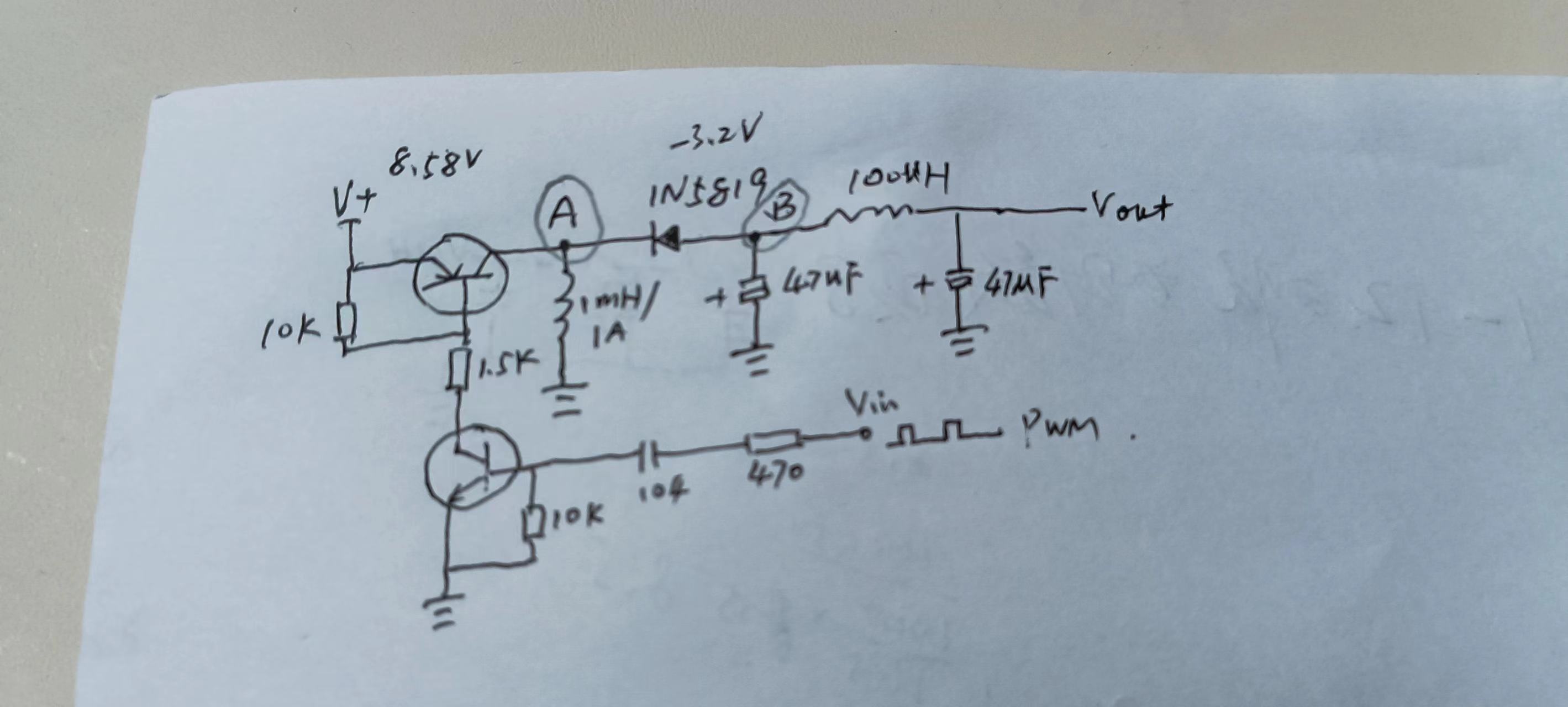

这是一个buck boost电路

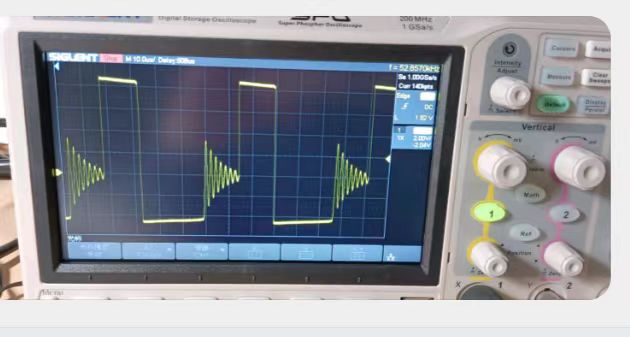

其中B点的电压应该是-5v,但目前只有-3.2v。下面是A点的波形:
请问各位大佬,是否是此振荡导致-3.2v不足-5v。

如果是,该如何消除此振荡?


回复

使用道具 举报 送花

  • 打卡等级:初来乍到
  • 打卡总天数:3
  • 最近打卡:2025-06-03 19:04:25

4

主题

76

回帖

943

积分

荣誉版主

积分
943
发表于 2024-2-23 19:02:50 来自手机 | 显示全部楼层
并联电阻和电容就可以消除振荡,输出电压低是因为你的占空比小了
回复 支持 反对

使用道具 举报 送花

  • 打卡等级:初来乍到
  • 打卡总天数:3
  • 最近打卡:2025-06-03 19:04:25

4

主题

76

回帖

943

积分

荣誉版主

积分
943
发表于 2024-2-23 19:19:08 来自手机 | 显示全部楼层
脉冲电路也有问题,为什么要串联电容?应该把电容去掉
回复 支持 反对

使用道具 举报 送花

  • 打卡等级:初来乍到
  • 打卡总天数:6
  • 最近打卡:2025-05-27 21:56:43

24

主题

38

回帖

299

积分

中级会员

积分
299
发表于 2024-2-24 10:45:37 | 显示全部楼层
是否是振荡这段时间缩短了占空比?

回复 支持 反对

使用道具 举报 送花

  • 打卡等级:初来乍到
  • 打卡总天数:6
  • 最近打卡:2025-05-27 21:56:43

24

主题

38

回帖

299

积分

中级会员

积分
299
发表于 2024-2-24 10:46:39 | 显示全部楼层
用in4007是否会比in5819好一些?
