转发一个电路图集，就当在论坛存档了 | 经典错误也发上来误导新人

zhude*** · 发表于 2024-2-22 09:23:38

本帖最后由 zhudean11 于 2024-2-24 07:45 编辑

实在抱歉，电路只是转发的，没仔细看有这么多错误。先删除了

神*** · 发表于 2024-2-23 15:30:02

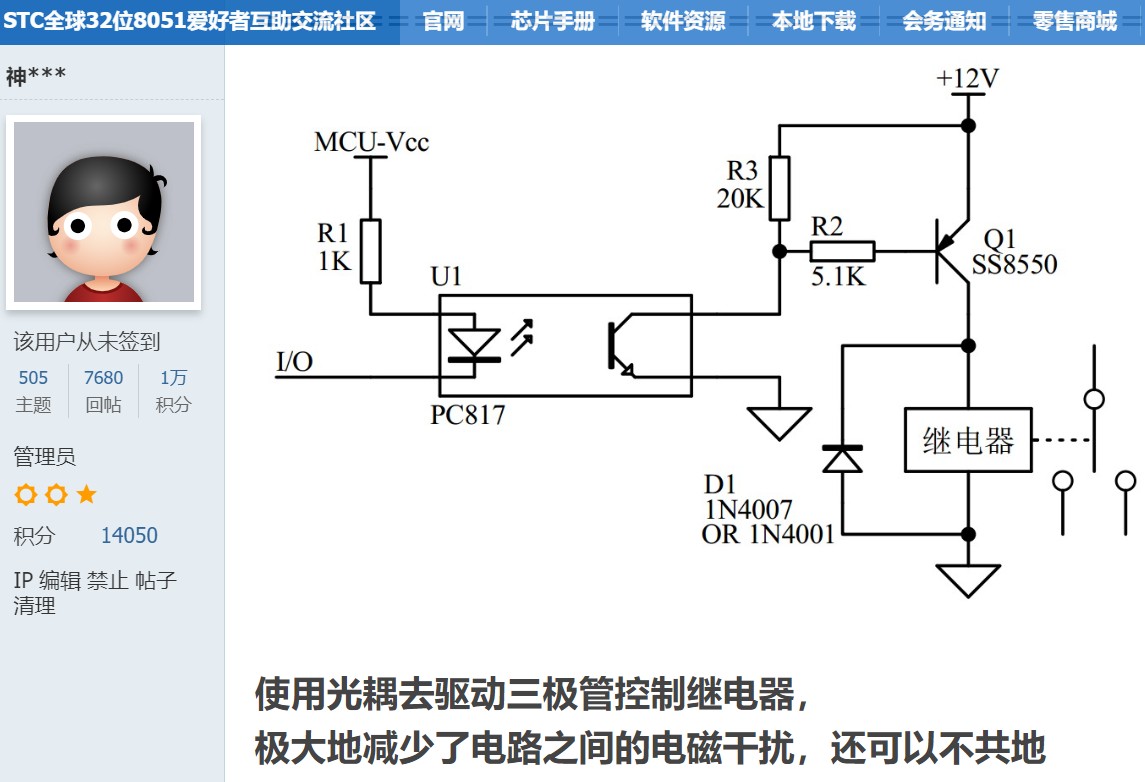

多看看我们几万人在把关的错误少优化过的电路，
但还会偶尔有错的电路

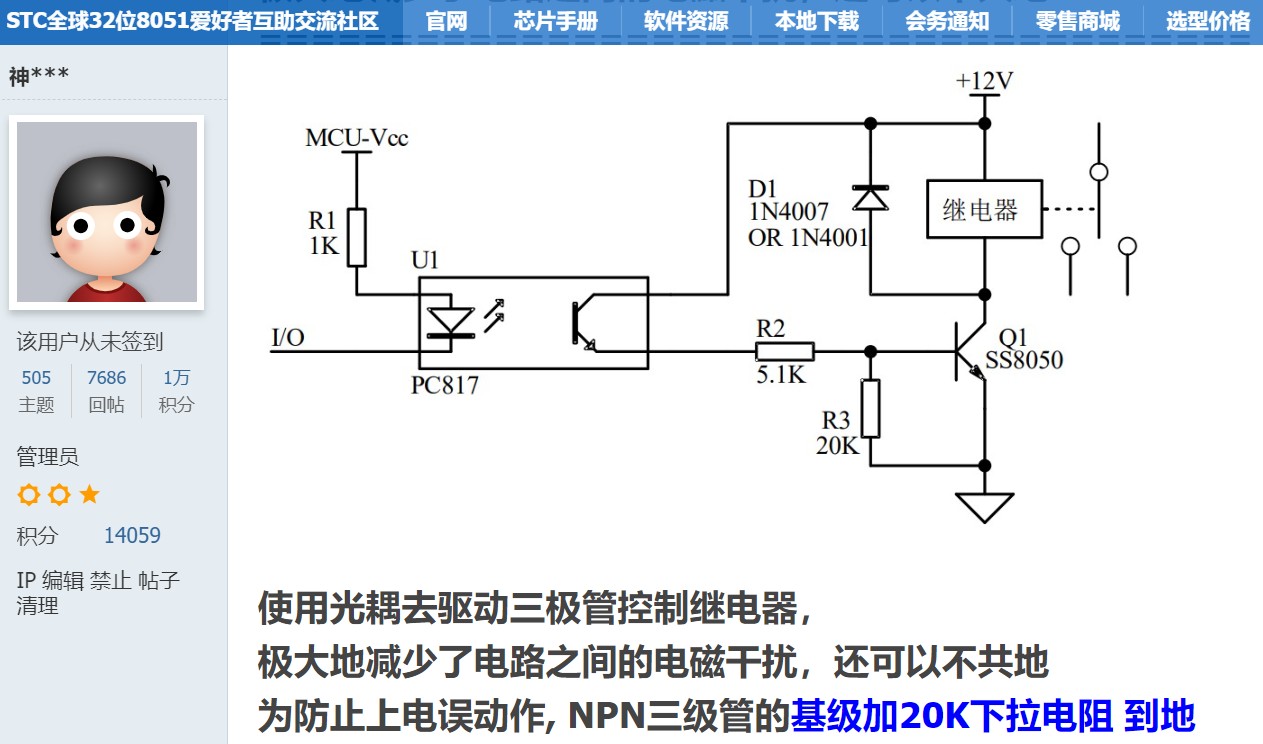

上电，三极管状态稳定，不会收到干扰乱动作

https://www.stcaimcu.com/forum.p ... ptid=4830&pid=33168


神*** · 发表于 2024-2-23 15:40:45

建议把那个一堆潜在错误隐患的外行参考电路删除
===我们没时间帮大家审核那么多错误电路的

只是瞄了眼，就看不下去了
我们也有错误电路，但我们会改，那电路放那，没人指出错，很多人就被害了：

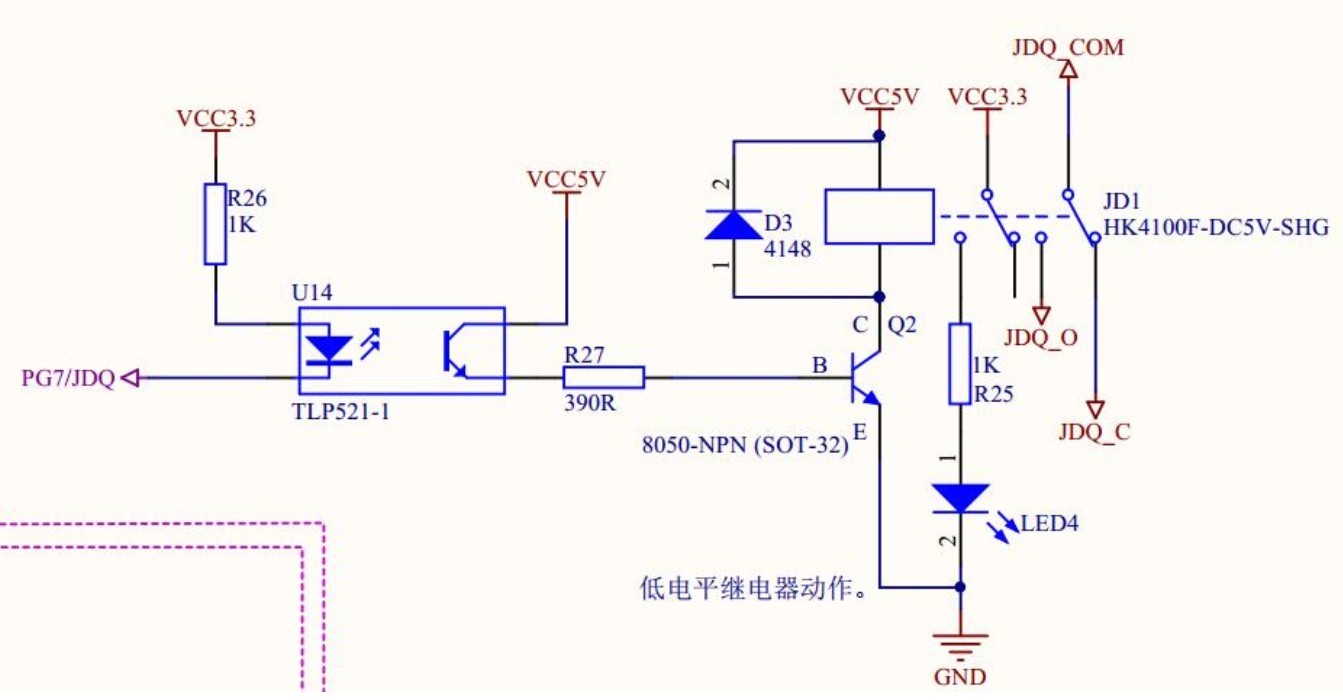

下图，小的干扰三极管就可能会乱动作，这种潜在隐患，新人能发现错吗
还有 R27 = 390欧，三极管 8050 容易坏

你不审核就发上来这种经典错误

zhude*** · 发表于 2024-2-22 09:24:21

占个楼

wangxi*** · 发表于 2024-2-22 09:56:57

先下载为敬

zhude*** · 发表于 2024-2-22 11:34:19

wangxi*** 发表于 2024-2-22 09:56
先下载为敬

angm*** · 发表于 2024-2-22 18:02:40

谢谢你的分享出来给需要的人作参考

送人玫瑰手留余香。相互学习进步。

Ani*** · 发表于 2024-2-22 18:58:10

送人玫瑰手留余香。相互学习进步。受益啦！

zhude*** · 发表于 2024-2-23 08:53:51

angm*** 发表于 2024-2-22 18:02
谢谢你的分享出来给需要的人作参考

送人玫瑰手留余香。相互学习进步。

zhude*** · 发表于 2024-2-23 08:54:09

Ani*** 发表于 2024-2-22 18:58
送人玫瑰手留余香。相互学习进步。受益啦！

hl12*** · 发表于 2024-2-23 14:38:25

多谢！

神*** · 发表于 2024-2-23 15:19:15

关键你要发没问题的图上来，你那文档你审核了没，
到处都是坏习惯的电路，建议你自己审核了再发。

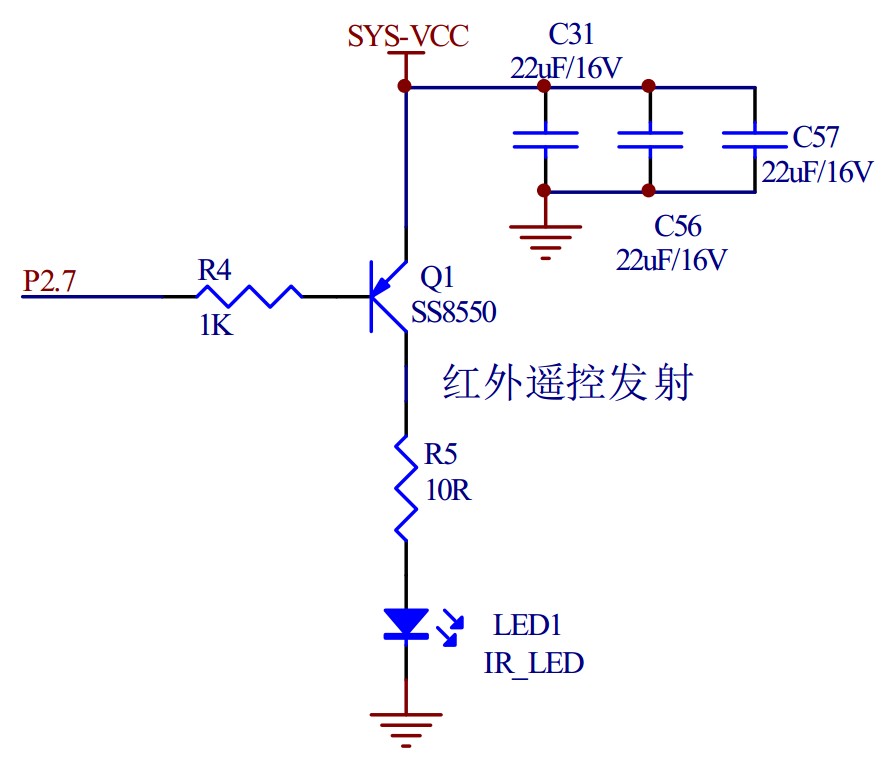

如下红外发射，有个限流电阻可以调整电流大小
电容不够大，可以多焊几个

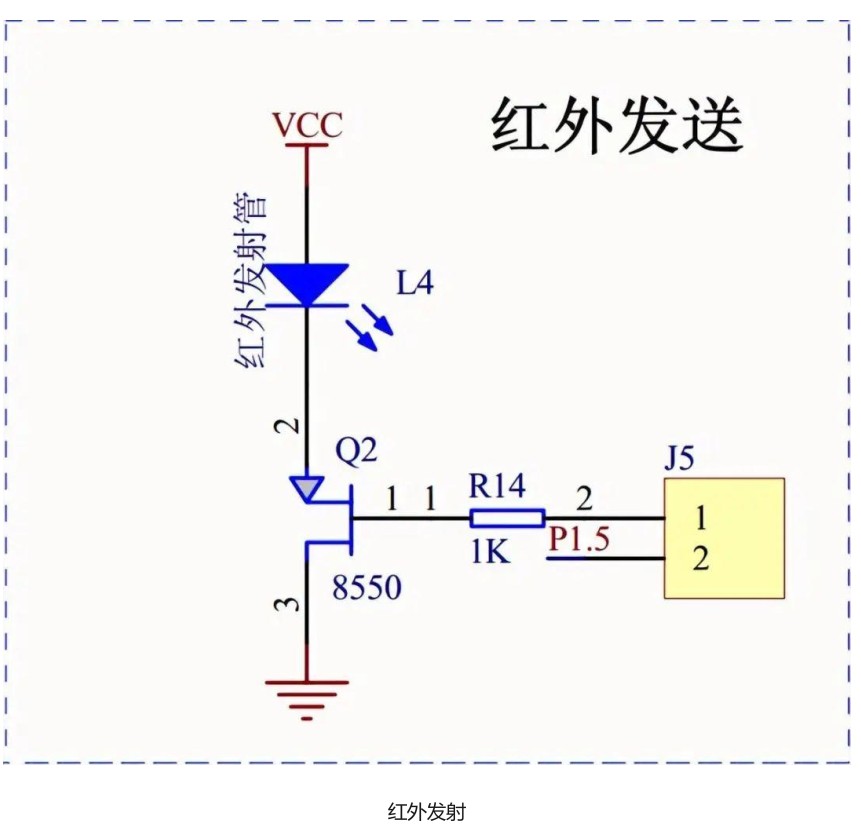

你发的那图，你自己不认真看，限流电阻都没有，不是害人吗
不管暂时能不能用，有隐患是真


这图，串个限流电阻更合理
