AI33-ARM 测试 1 , I2S-DMA 测试成功，程序发布

神***

AI33-ARM, I2S-DMA 测试准备中

AI8051U-108MHz, 已开始做光罩流片；
AI32G144K256-250MHz, 研发中；
AI33F400K256-200MHz, 研发中；

深圳国芯人工智能有限公司-产品_STC33F系列 (stcai.com)

梁***

/*********************** 功能说明 ******************************
本例程演示STC33-ARM系列32位MCU的I2S音频接口使用DMA输出数据的简单操作。
SPI工作于I2S模式，使用DMA输出数据，
左声道输出976.5Hz正弦波，右声道输出1953Hz正弦波。
目前使用STC33系列32位MCU的模拟开发平台来测试，
运行时钟为24MHz，将来量产的MCU主频会在200MHz以上。
受限于模拟开发平台的主频24MHz，
I2S最高采样率 = 24000000/4/256 = 23437.5Hz。
左声道正弦波24点，则正弦波频率 = 23437.5/24 = 976.5Hz。
右声道正弦波12点，则正弦波频率 = 23437.5/12 = 1953Hz。
*********************************************************************/

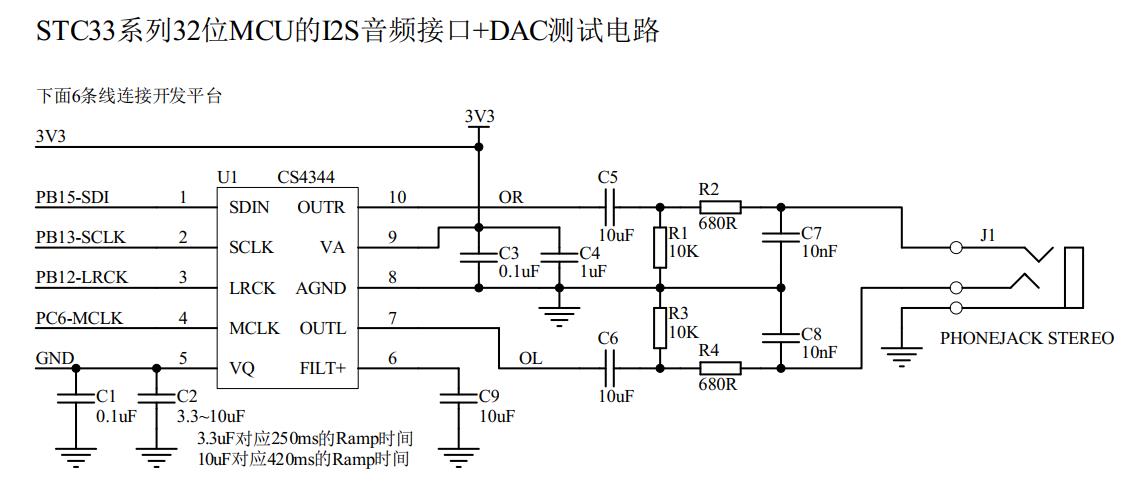

测试电路连接：

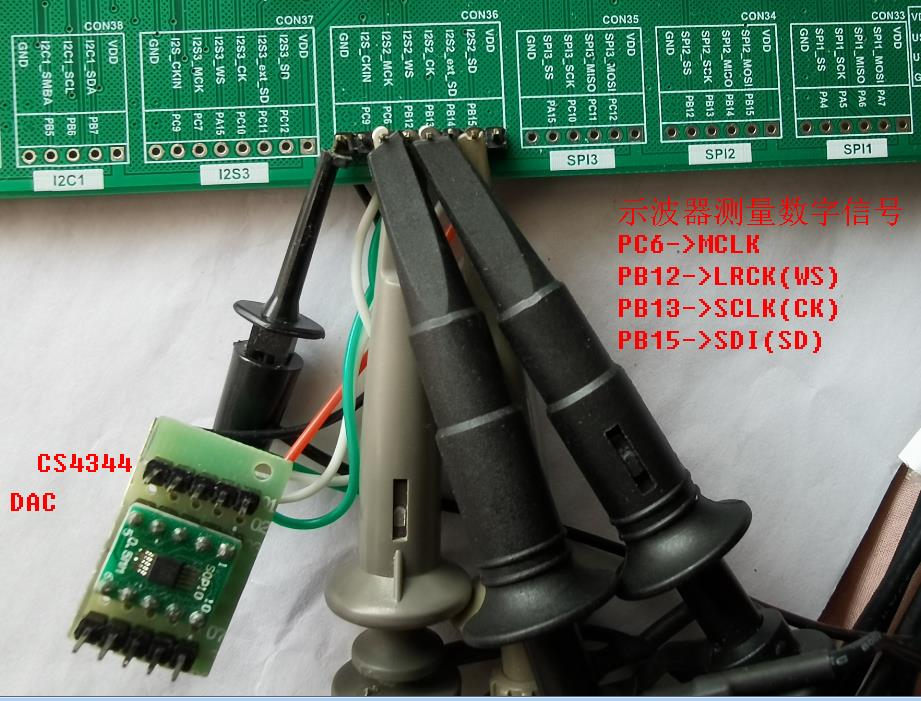

数字信号测量连接：

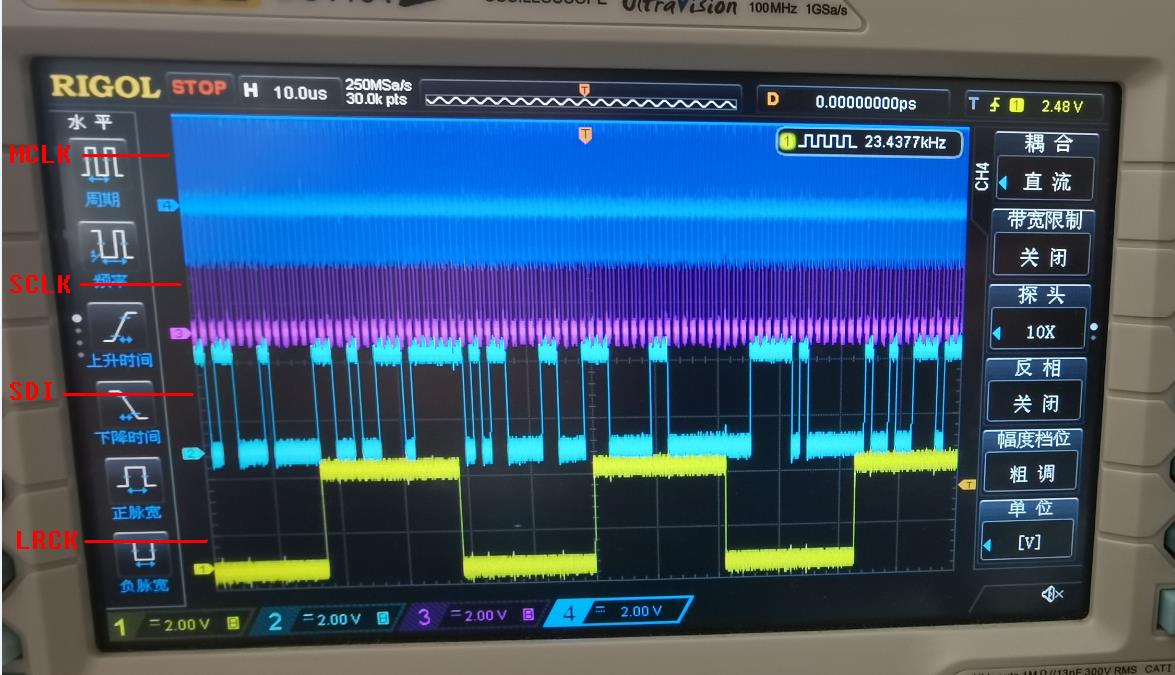

数字信号波形：

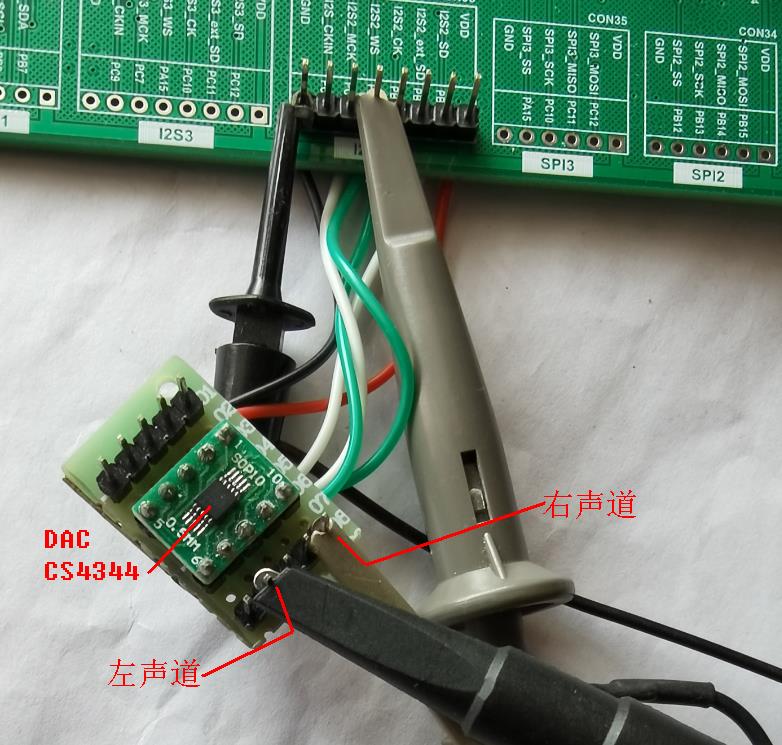

模拟信号测量连接：

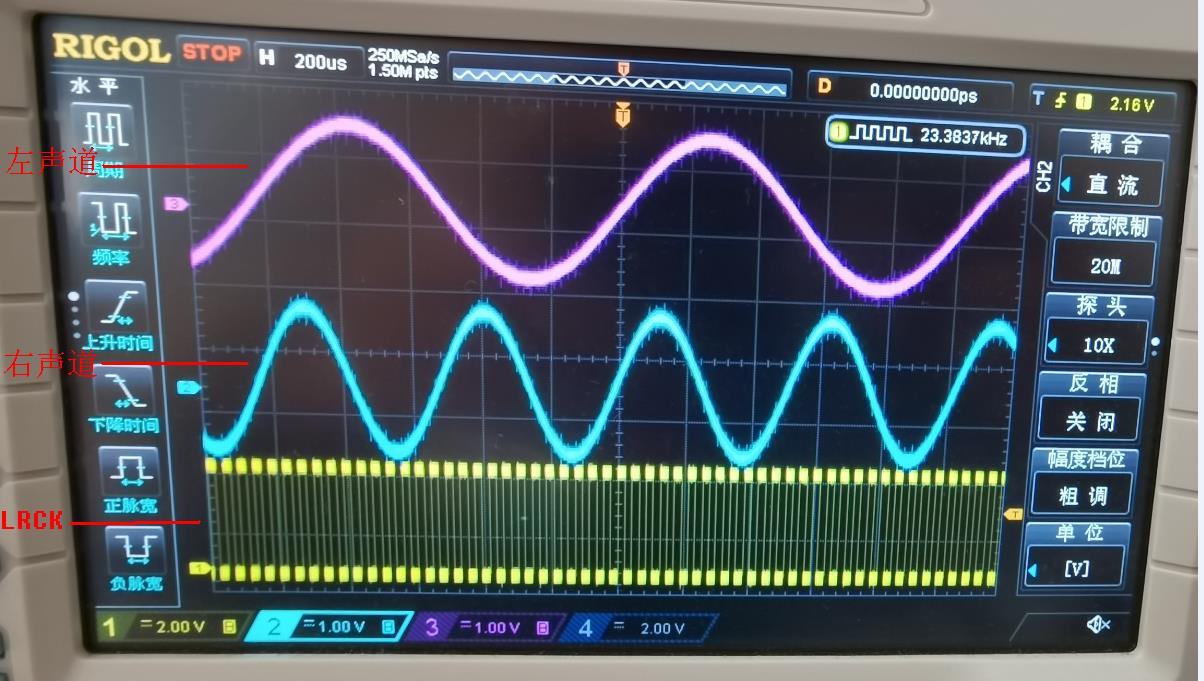

模拟信号波形：


程序源码：
STC33-I2S-DMA-SineWavex2-Demo.rar (578.72 KB, 下载次数: 258)

2024-2-27 16:20 上传

点击文件名下载附件

神***

已设计完成，等老梁最后一轮好好测试把关下，
有问题就立即修正，改到无问题就流片生产

这是 DMA-I2S, 2个功能都通了, M33/M4等级的 内核

peterw***

期待

神***

STC33的测试，暂时在不公开的 模拟开发平台 上验证 ！
目前的主时钟是 24MHz, 将来量产的主频会在200MHz以上 ！

2024/2/27

ofe***

编程方法和stc32一样吗

神***

用 MDK ARM, 或 IAR ARM 编译器

jw***

期待

JimOr***

期待，希望能早一点看到量产

jw***

神*** 发表于 2024-2-28 10:19
用 MDK ARM, 或 IAR ARM 编译器

这样keil家族就齐全了{:5_278:}
