慢修风神主板

hl12*** · 发表于 2024-2-15 10:39:08

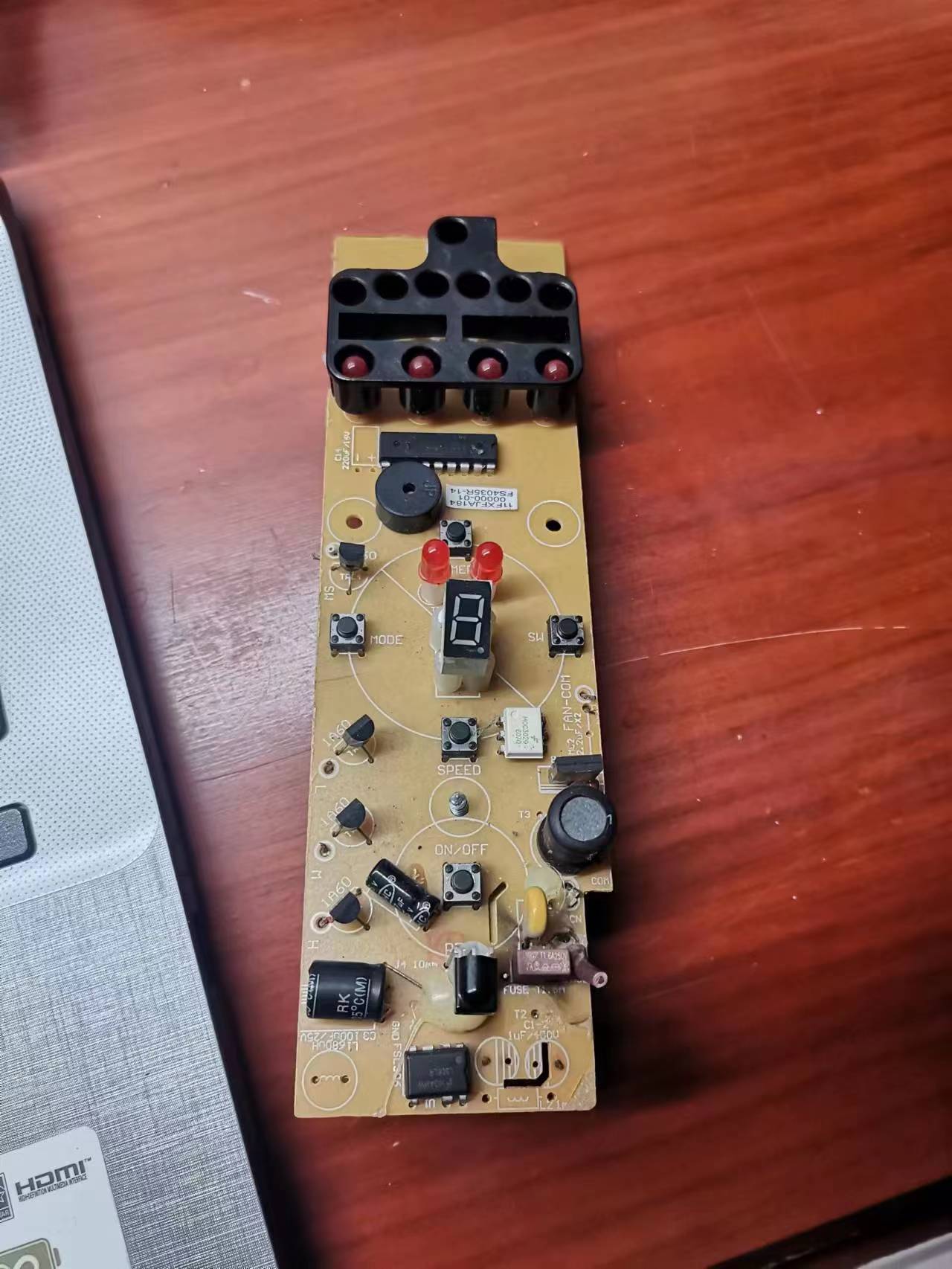

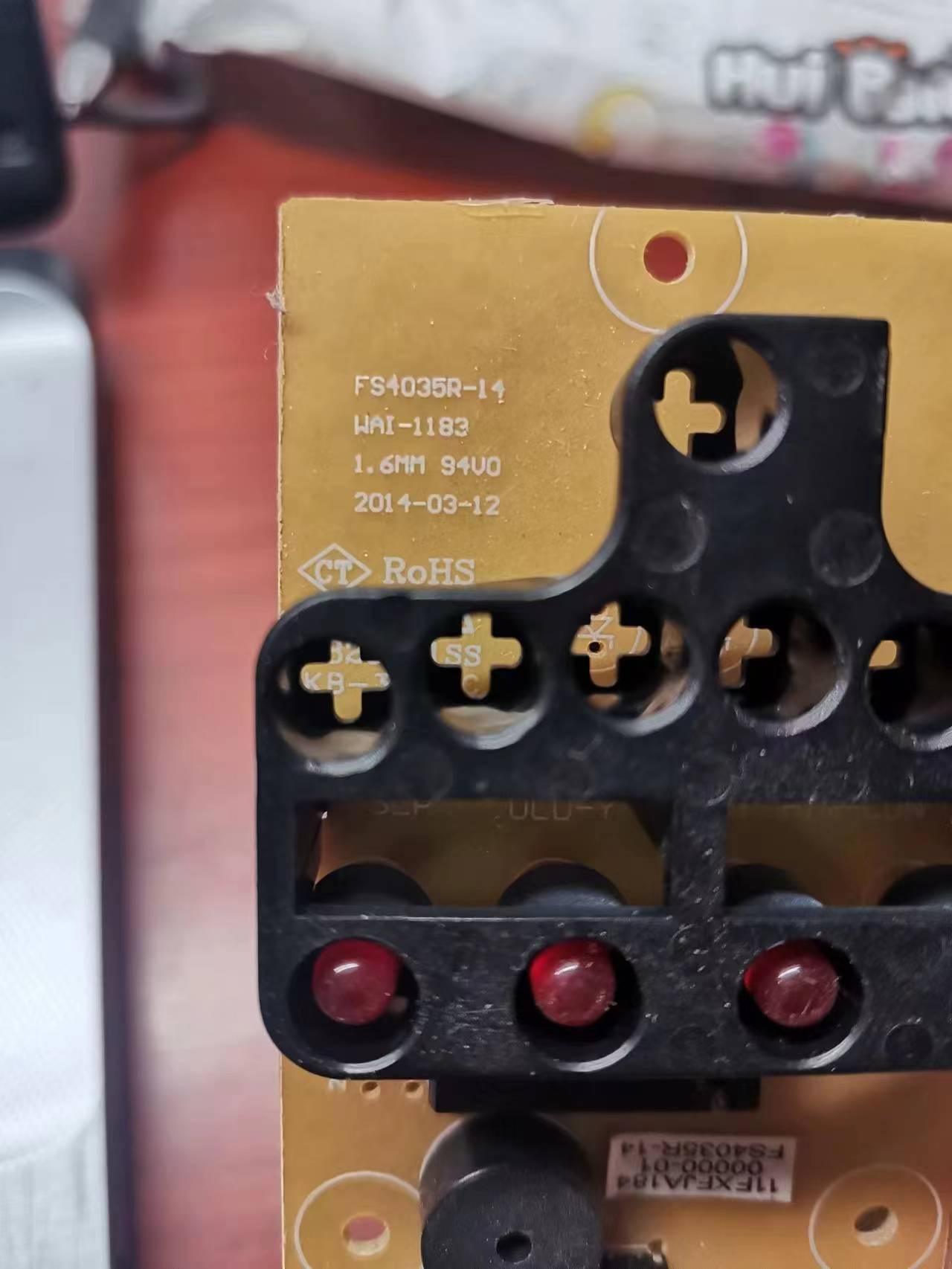

这个主板是艾美特FS4035R-14风扇的，已经有14年了，在16年更换过一次，问题一样，都是高压侧电解电容爆了一路电光带闪烧了主控。

现在这款风扇已经停产，找不到新主板，前段时间用一个万能风扇主板替换了一下，用得十分不爽，考虑修复恢复原来功能。

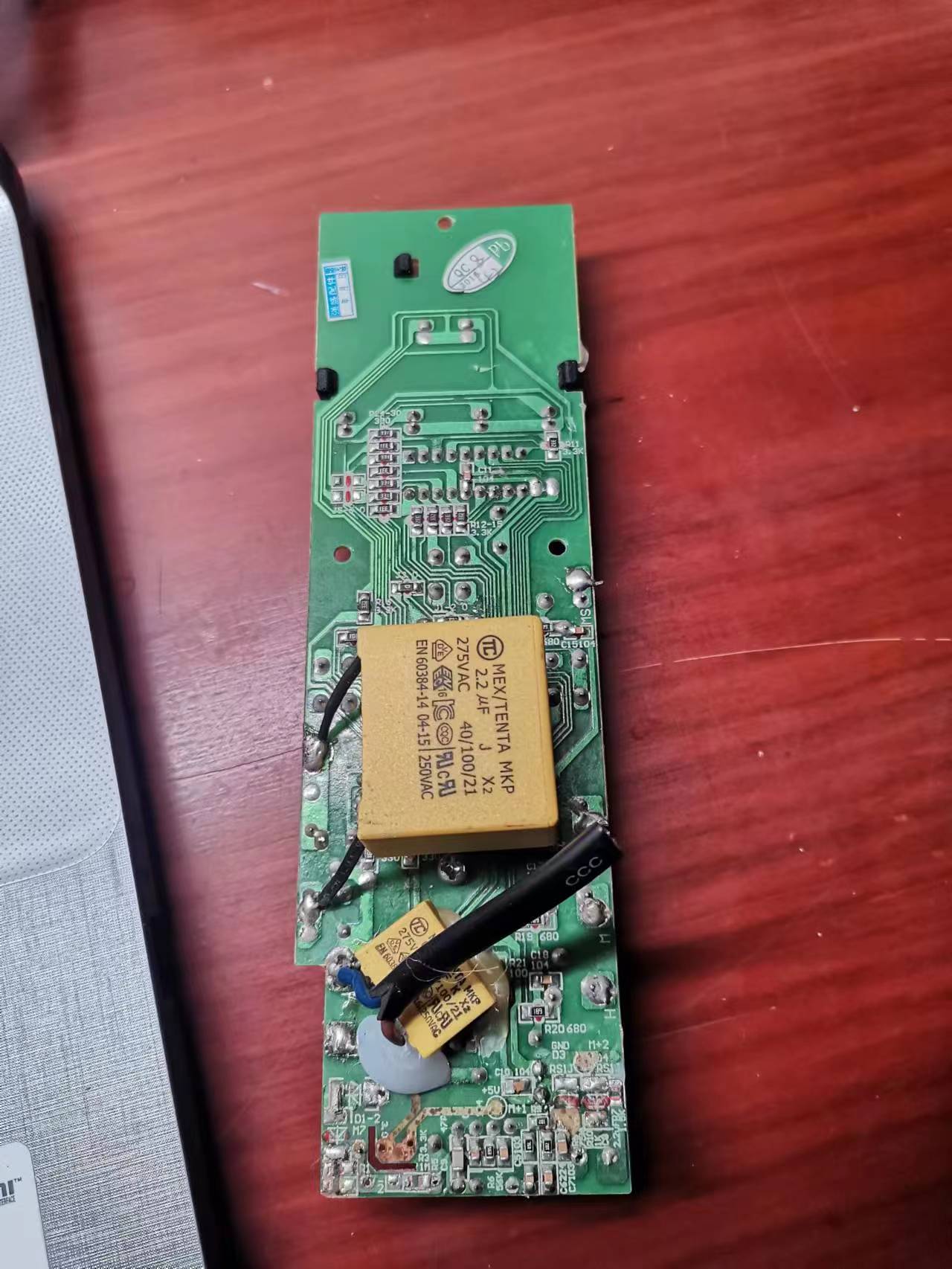

高压部分已经做过处理，外接5V电源主控MCU发烫，应该是损坏了。

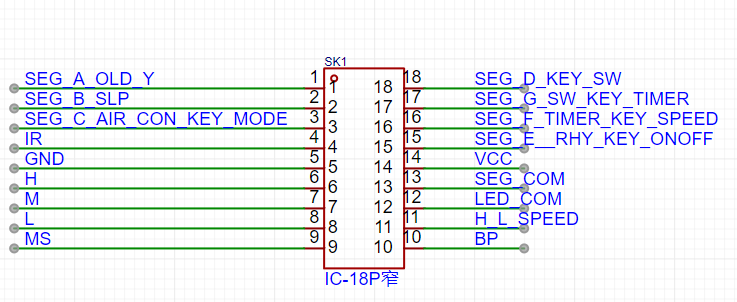

主控是SONIX SN8P2612BP，各个引脚功能如下

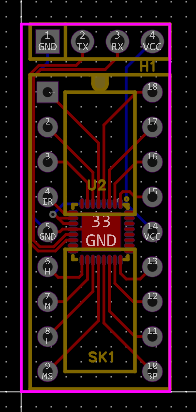

这个芯片不熟，计划用转接板转为STC8H1K24-36I-QFN32

王*** · 发表于 2024-2-15 10:56:54

本帖最后由王昱顺于 2024-2-15 10:58 编辑

好奇问一下，这风扇用的是什么电机？
还有看起来你图里这个电路板下面似乎不怎么完整了，要确保除了mcu其他也正常才行
这个转接板其实建议用引脚封装的，比如说lqfp，qfn毕竟难焊。当然如果焊工出神入化当我没说，哈哈。

垂柳*** · 发表于 2024-2-15 12:31:08

期待开源风扇控制程序，谢谢

小涵*** · 发表于 2024-2-15 15:47:07

有精力可以搞一搞

xxkj*** · 发表于 2024-2-16 09:26:28

万能风扇主板应该还可以吧，我自用的台扇和落地扇就是用万能风扇主板改遥控的。
不过如果用stc单片机来改的话，在功能上应该还可以再度拓展。

hl12*** · 发表于 2024-2-16 23:39:56

今天分析电源部分时发现了一个问题，这款主板使用了非隔离电源，并且+5V和火线是连在一起的，如果使用普通的隔离电源，零线和GND之间有电容共地，一定会烧IO口。如果要解决这个问题，又要在可控硅上加光耦驱动。
这样还不如重新设计一个新的主板，MCU换成STC8H4K64TL-45l_LQFP48，把显示和按键分开，用硬件驱动led和数码管。

hl12*** · 发表于 2024-3-1 22:46:58

原来设计的是6档，但是高低档不能切换，暂时当作3档使用。
http://112.74.51.126/forum.php?mod=attachment&aid=MzY2ODR8NmMwM2MwMTd8MTc2MDY3ODMyNnwwfA%3D%3D
http://112.74.51.126/forum.php?mod=attachment&aid=MzY2ODV8MTAxZWIzZmZ8MTc2MDY3ODMyNnwwfA%3D%3D

http://112.74.51.126/forum.php?mod=attachment&aid=MzY2ODZ8ZDUyYjI4ZGN8MTc2MDY3ODMyNnwwfA%3D%3D

http://112.74.51.126/forum.php?mod=attachment&aid=MzY2ODd8N2IyZDU1YmVhMjFlMDg0MzQwNTYxMTAzZGE3ZGM3YTB8MTc2MDY3ODMyNg%3D%3D&request=yes&_f=.mp4

http://112.74.51.126/forum.php?mod=attachment&aid=MzY2ODh8ZjMyNDI4NDg4MDk3NjU1OTJlYTg5N2JlNjQwM2IwMzR8MTc2MDY3ODMyNg%3D%3D&request=yes&_f=.mp4

hl12*** · 发表于 2024-3-1 22:51:54

fs4035r_14_zb_2.c (21.02 KB, 下载次数: 127)

fs4035r_14_zb_2.h (32 Bytes, 下载次数: 157)

SCH_schematic1_2024-03-01.pdf (561.13 KB, 下载次数: 131)

cn*** · 发表于 2024-3-1 23:42:03

真是佩服的五体投地，一个几十块的风扇花那么大力气搞板子改造维修。不上块OLED小屏幕都对不起它了

另外，可控硅没那么脆弱，SOT89封装的可控硅就比TO-92的能打很多了，毕竟可以靠PCB散热了。

ydc*** · 发表于 2024-3-2 08:27:45
