STC32仿真后硬件下载失败，一直用的USB下载，但是没法显示HID模式 | 已分析出原因

qi***

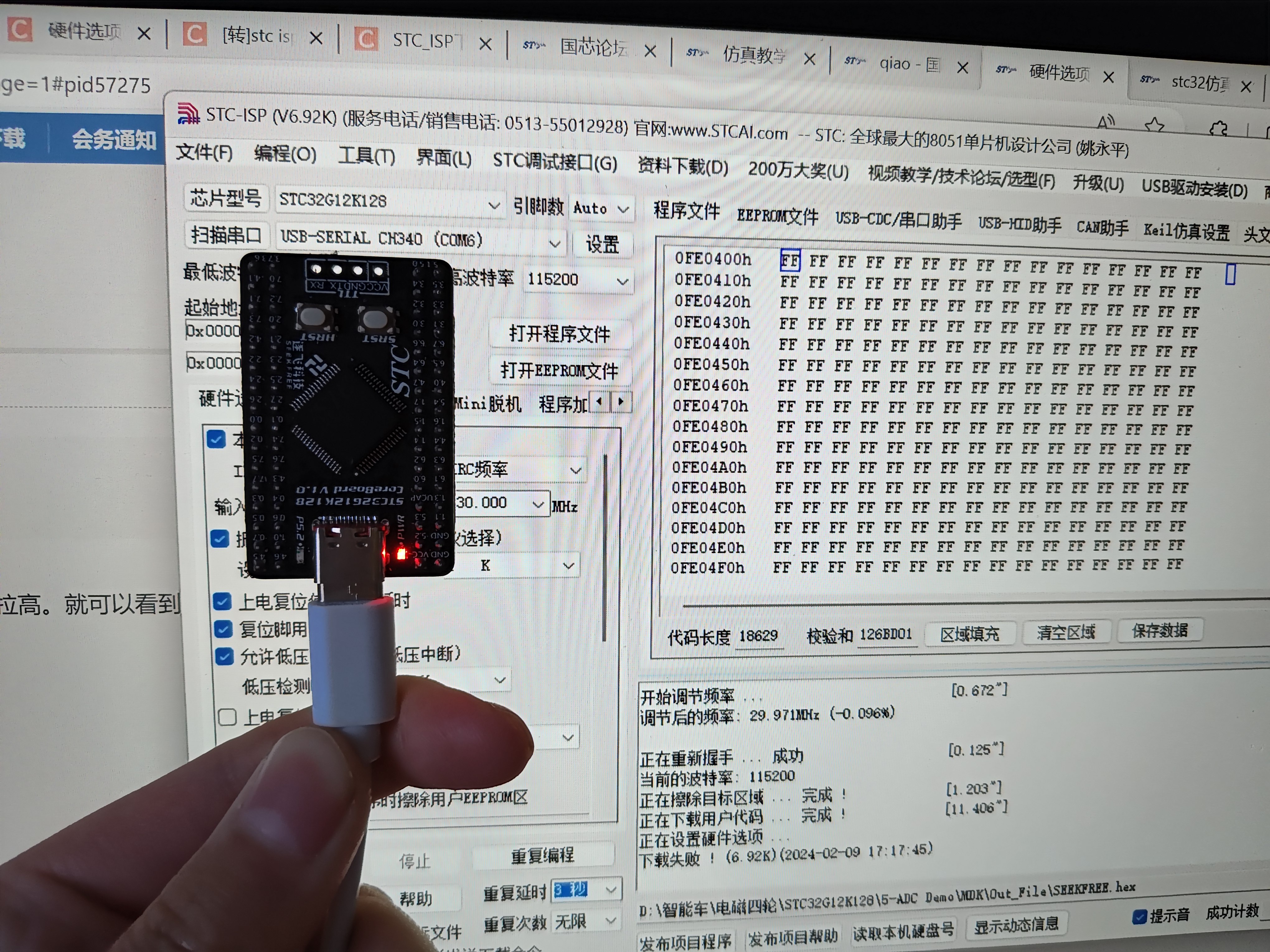

ST32仿真后, 硬件下载失败，
一直用的USB下载，但是没法显示HID模式

神***

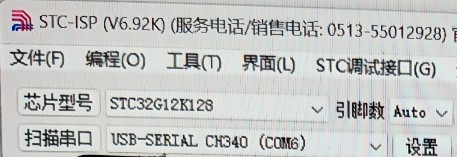

1，你这是 USB转串口下载，不是 USB下载
不是利用的STC32G12K128自带的硬件USB直接下载

2，你这软件也不是最新的 STC-ISP V6.92L

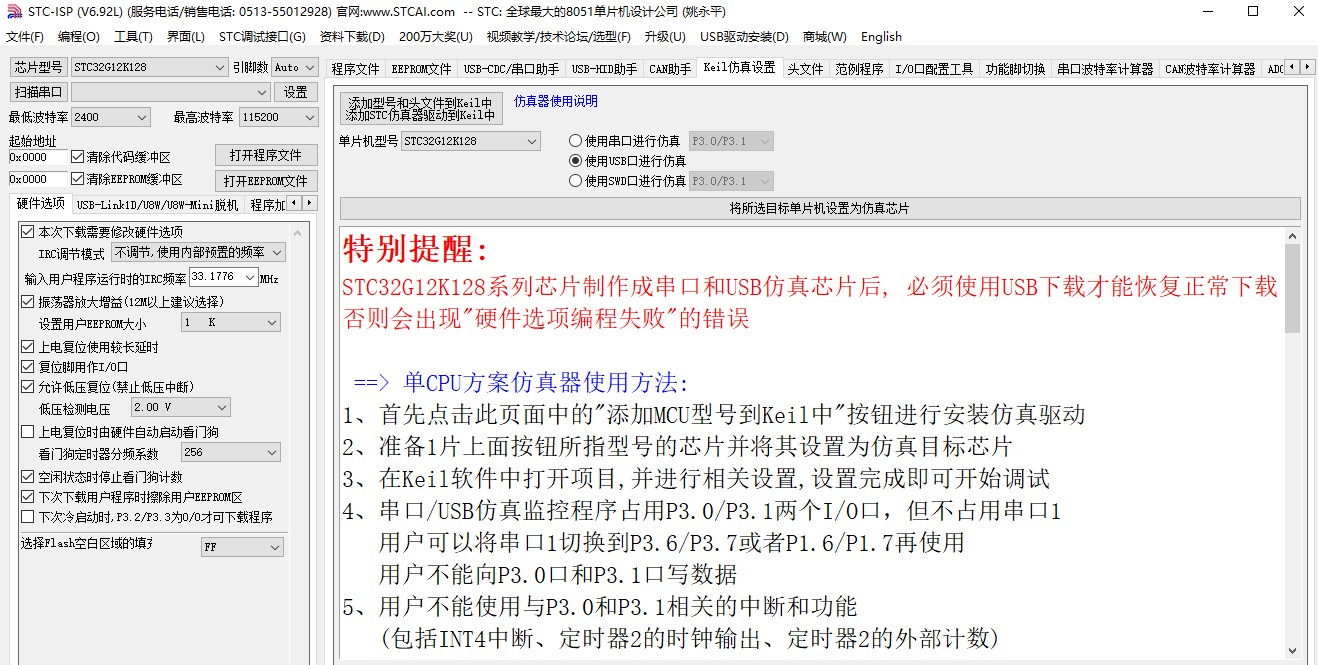

STC32G12K128设置为【串口仿真或USB仿真】后，
必须 【利用 STC32G12K128自带的硬件USB 下载】返回普通状态

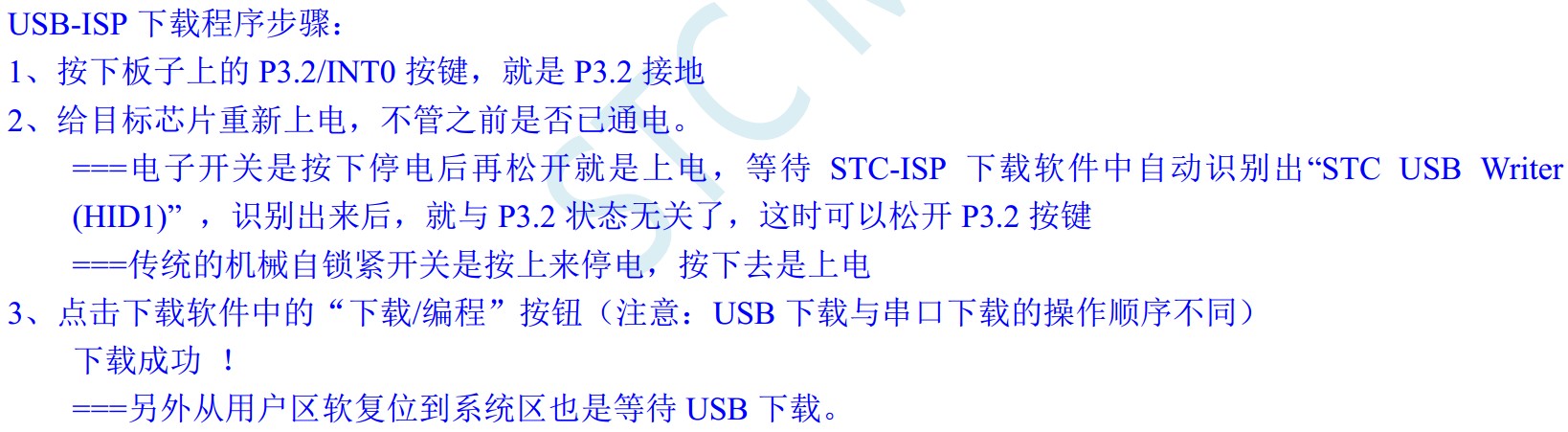

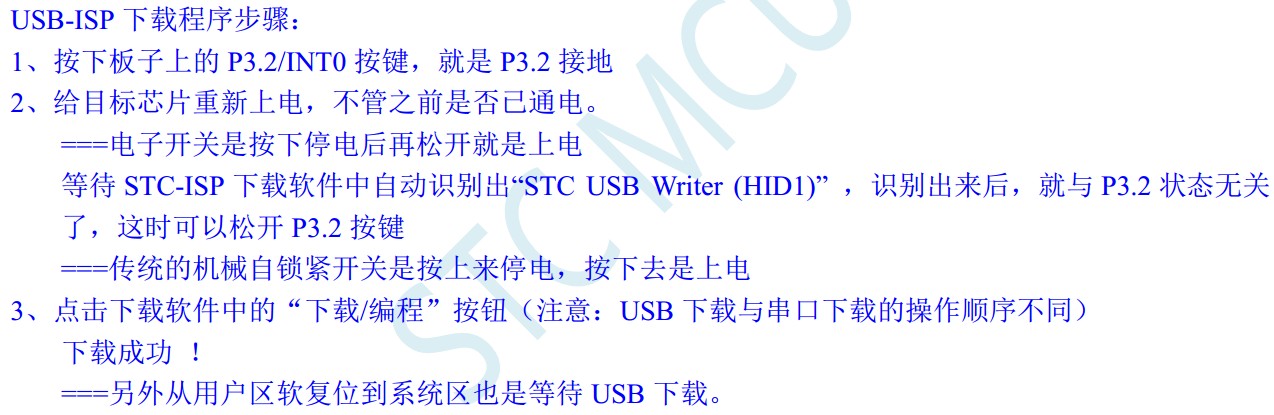

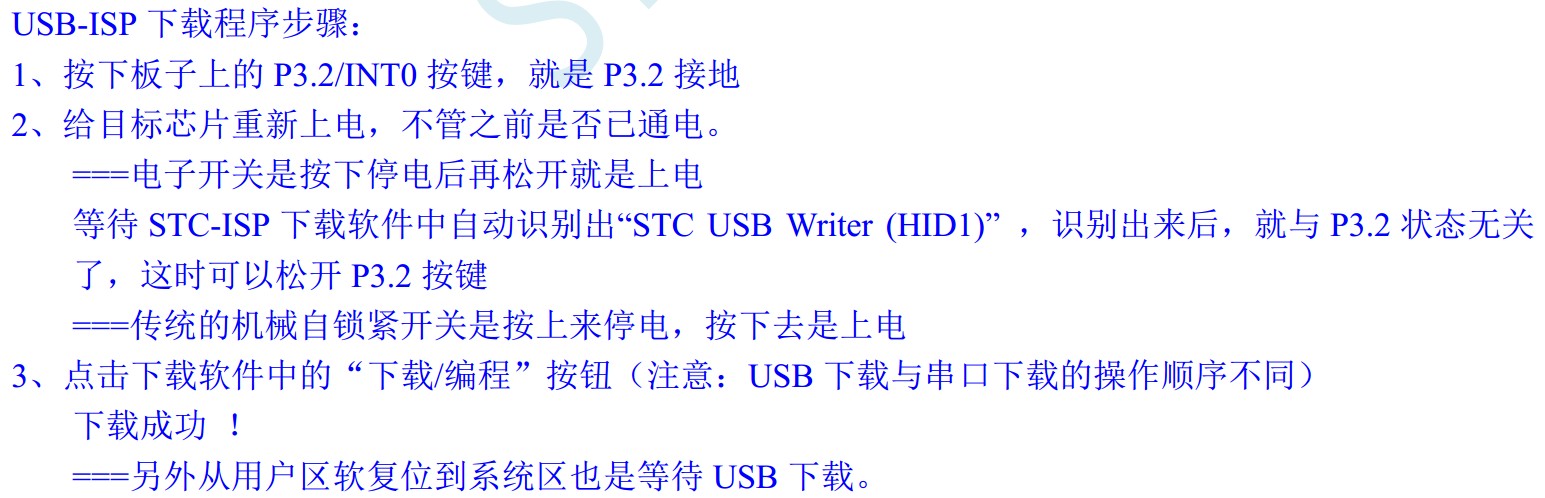

下图才是【利用 STC32G12K128自带的硬件USB 下载】

神***

qi***

感谢，但还是不太清楚硬件USB是怎么接线的，我一插上电脑，就自动显示成串口，按照上述步骤操作仍然不行

王***

qi*** 发表于 2024-2-17 00:38
感谢，但还是不太清楚硬件USB是怎么接线的，我一插上电脑，就自动显示成串口，按照上述步骤操作仍然不行 ...

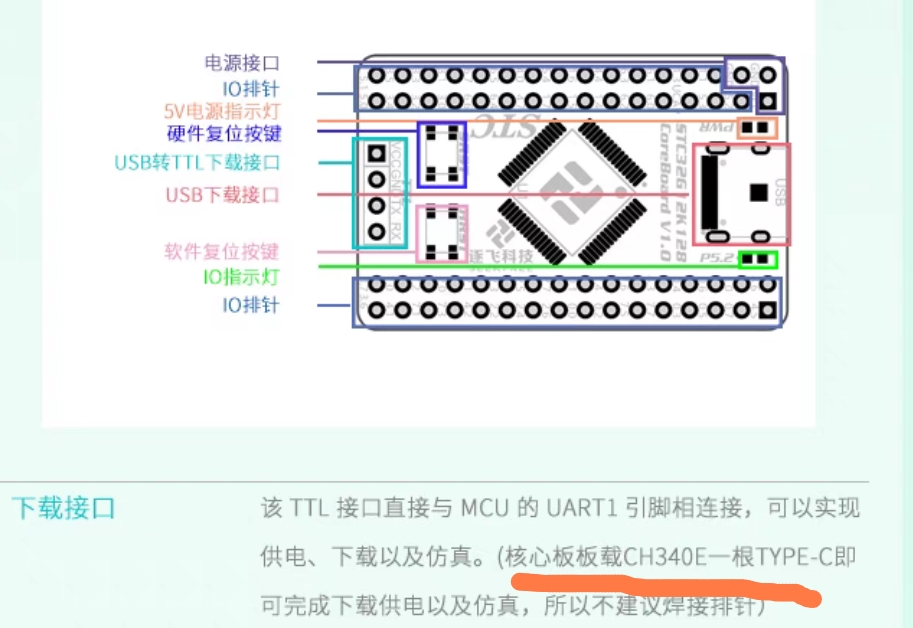

板子上的type口默认带了ch340，所以就算进去了usb模式，从typec链接也是不对的。
想要进入的话需要把拆一根usb数据线，把四根线分别接在排针口的下载口哪里，哪里是直接连接的p30和p31

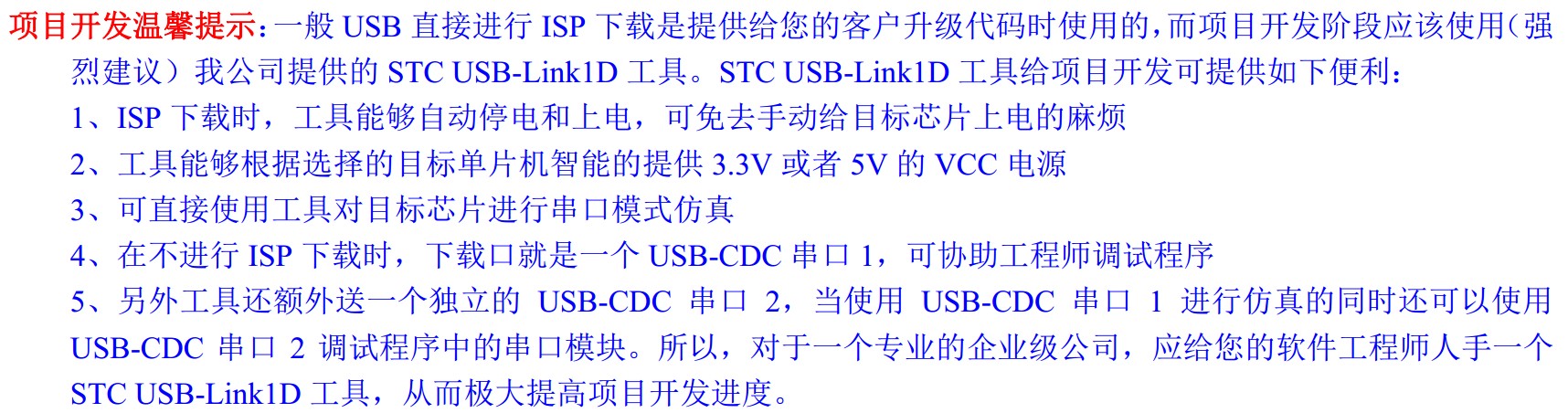

不过这样子会比较麻烦，建议整一个STC-USB Link1D。直接ttl排针口用swd进行调试和仿真，不会出问题也不占用硬件。

王***

qi*** 发表于 2024-2-17 00:38
感谢，但还是不太清楚硬件USB是怎么接线的，我一插上电脑，就自动显示成串口，按照上述步骤操作

说实话如果感觉io足够的话，建议使用stc32f，速度更快，比32g还多带一些新功能

神***

qi*** 发表于 2024-2-17 00:38
感谢，但还是不太清楚硬件USB是怎么接线的，我一插上电脑，就自动显示成串口，按照上述步骤操作仍然不行 ...

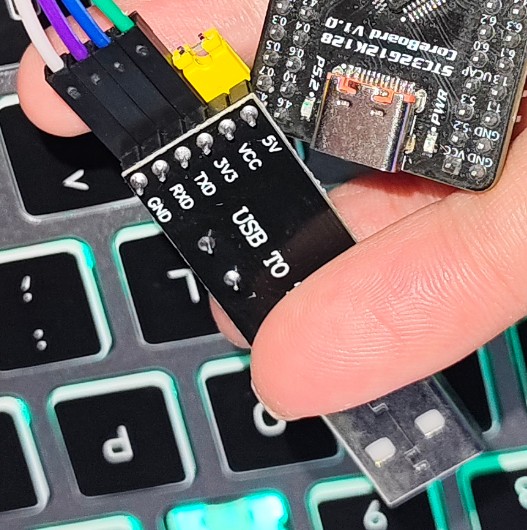

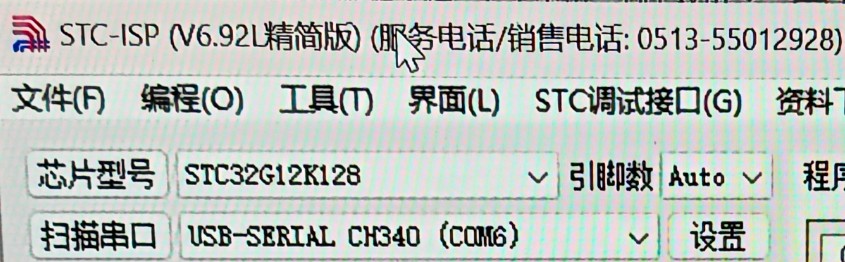

下图说明你不是 USB 直接下载，
你是用的 USB转串口，CH340的USB转串口，

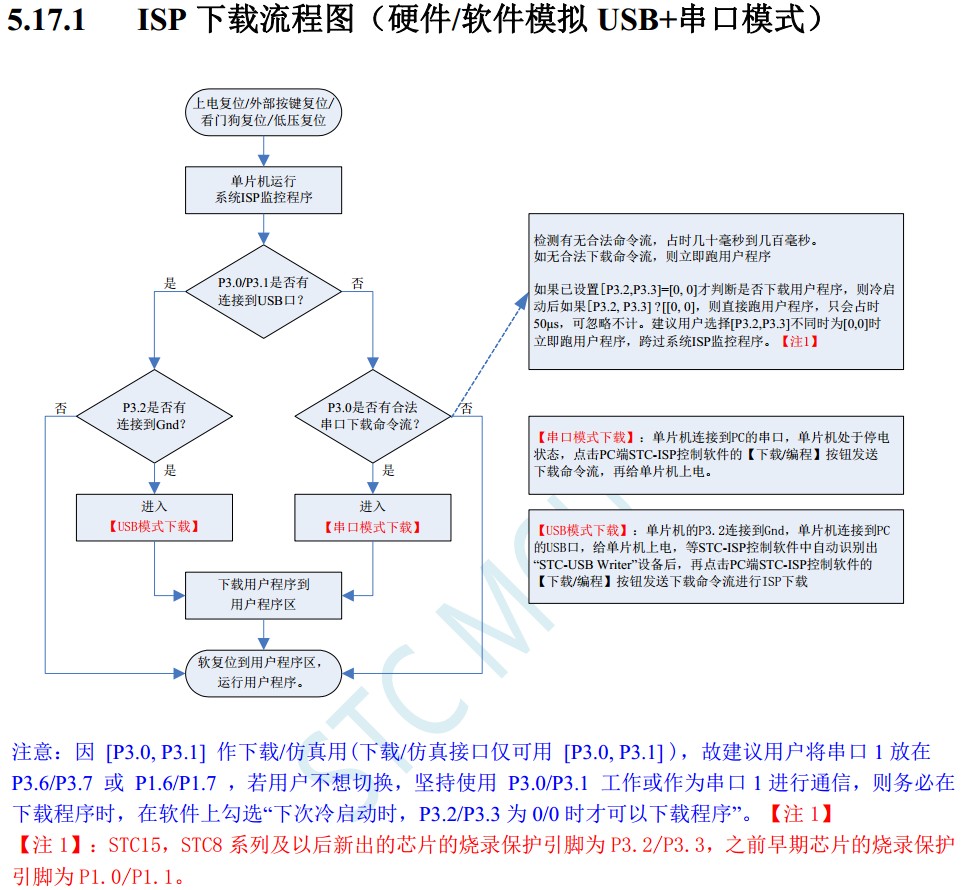

请认真看我们 STC32G的数据手册，学会看原理图

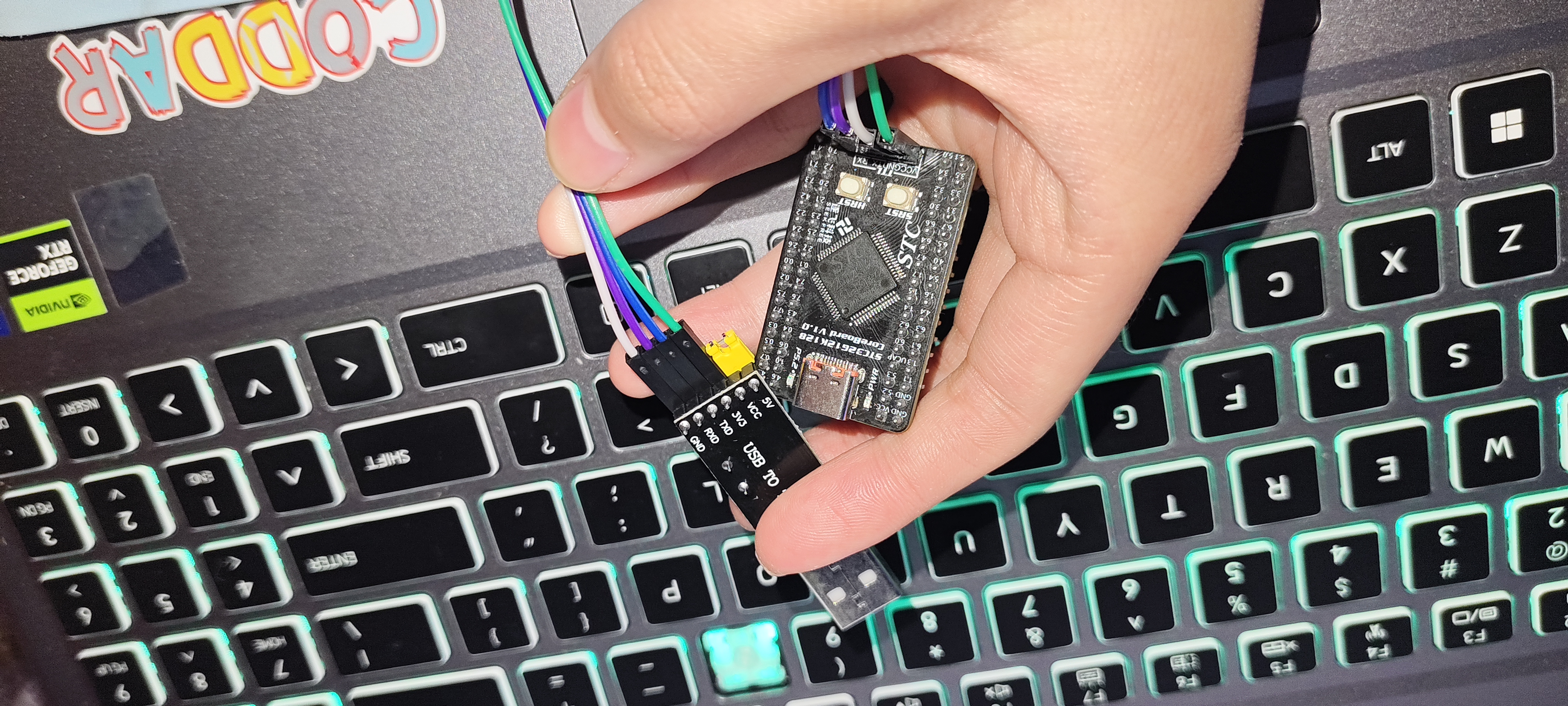

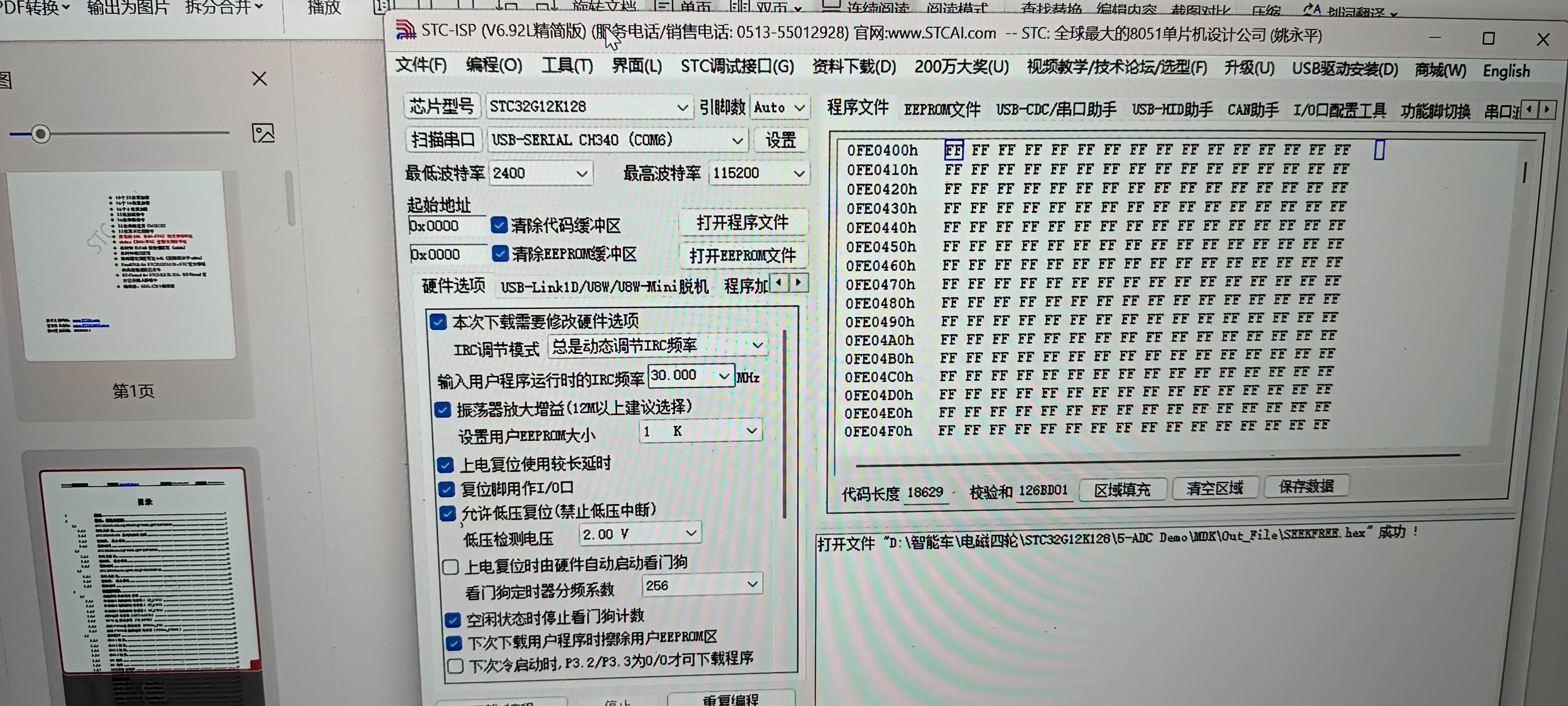

你贴的这个图，也证明了：
你是用的 USB转串口，CH340的USB转串口
===普通的USB转串口不能做下载器的，要有电路配合

神***

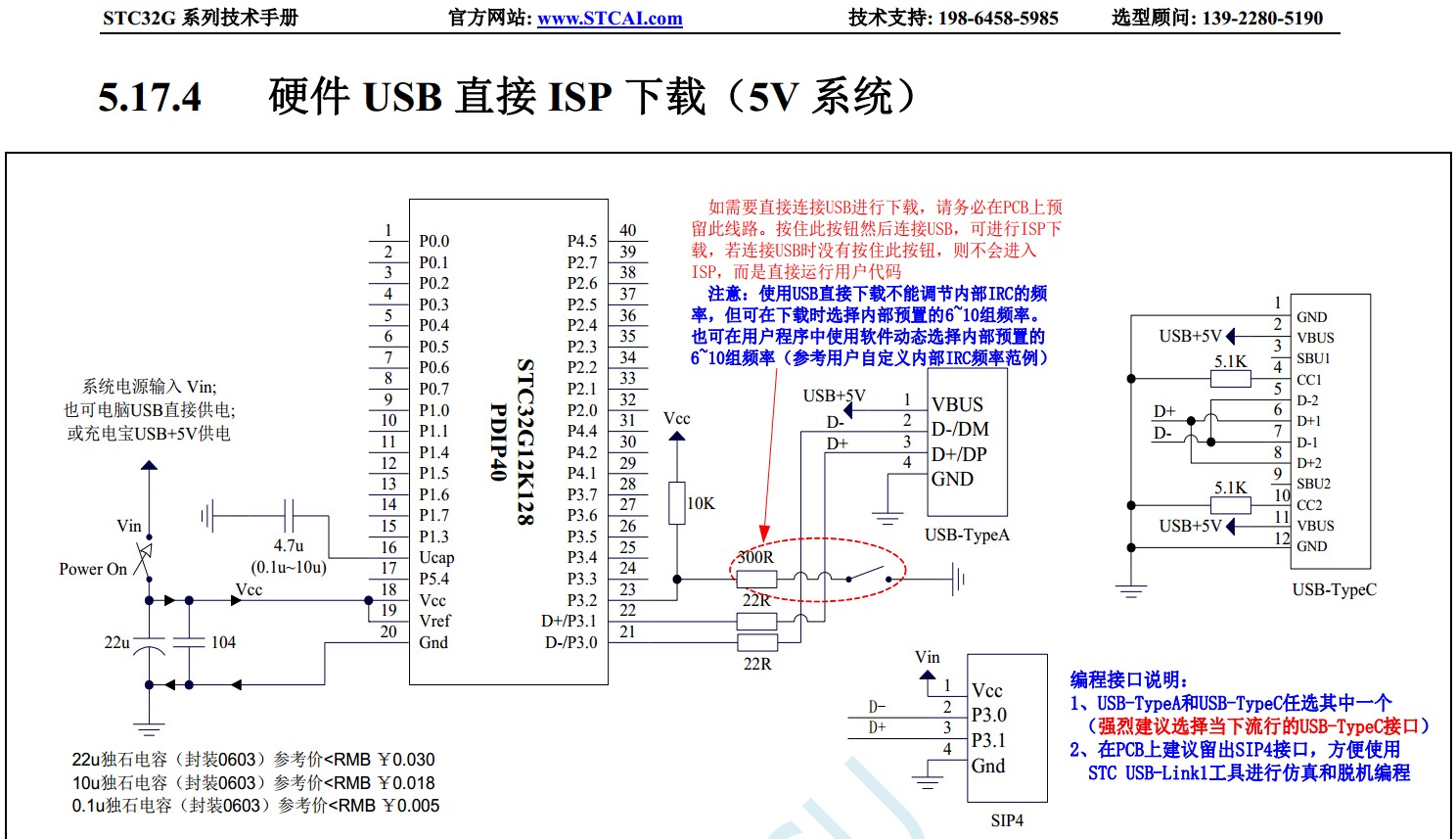

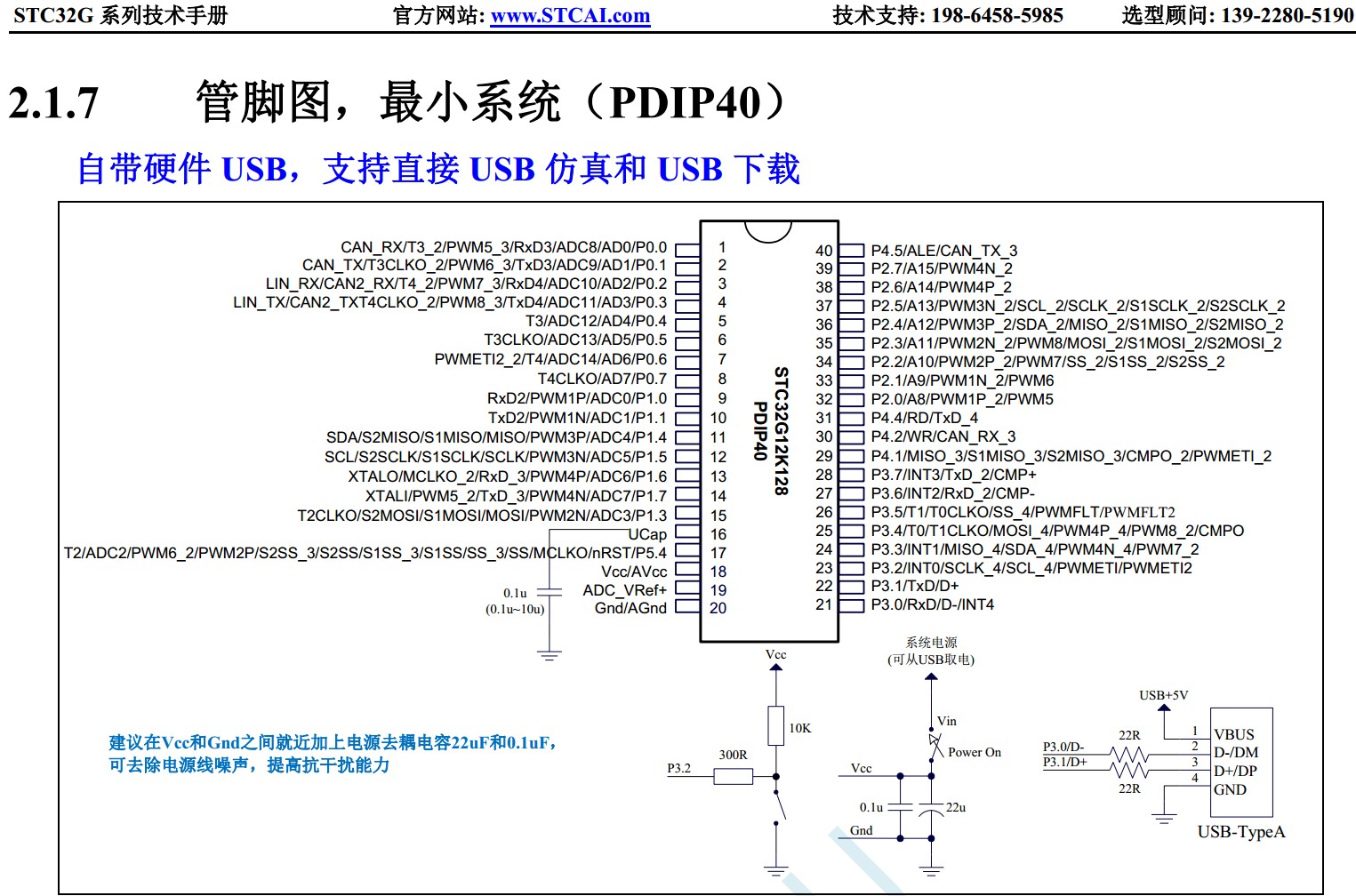

下图，利用 STC32G12K128的硬件USB直接下载

神***

USB-TypeC,
USB-TypeA,
普通传统单排2.54mm间距插座，
都可以硬件USB直接下载
