计量电度表存储数据问题 | 核心讲解

li***

看到论坛有这么一个FLASH板块，想了解一下，计量电度表它的数据是不停的写入吗，还是每走0.1度，就写入一次。不停的写入它的FLASH寿命会很快用完吗。（有的电度表是外挂一片EEPROM，记录相关数据）

21cns***

掉电前将数据保存到EEPROM即可，为了防止来不及写入EEPROM，可以接超级电容或电池，掉电后写入数据到EEPROM并进入待机模式。

li***

21cns*** 发表于 2024-2-3 21:24
掉电前将数据保存到EEPROM即可，为了防止来不及写入EEPROM，可以接超级电容或电池，掉电后写入数据到EEPROM ...

有时候不是掉电，是电压突然降低，大概过个0.2秒，又正常了。

21cns***

li*** 发表于 2024-2-3 21:50
有时候不是掉电，是电压突然降低，大概过个0.2秒，又正常了。

检测到电源电压降低到某个值后，如果电源电压低超过1秒则做一次EEPROM数据保存即可（电容/后备电池要保证这个时间内有条件EEPROM写操作）。

其实，检测到低压后具体如何处理要看设计要求了，这里只是举了一个例子。

神***

下面这张图是我和我师傅28年前做电表的图，你信吗，认真学习下
===28年后，我和我师傅把他重新用 STC 最新 MCU
         简化但完整的设计了出来
传统经典复费率电能表电路，如下：




完整的系统设计参考原理图@STC8H8K64U, @STC32G12K128 - 电源/复位/省电模式/外部晶振/内部时钟/对外时钟输出/PLL-144MHz时钟 - 国芯论坛-STC全球32位8051爱好者互助交流社区 - STC全球32位8051爱好者互助交流社区 (stcaimcu.com)

li***

神*** 发表于 2024-2-3 22:40
下面这张图是我和我师傅28年前做电表的图，你信吗，认真学习下
===28年后，我和我师傅把他重新用 STC 最新  ...

谢谢版主，认真学习图纸 看看能不能理解。

xxkj***

掉电检测输入可以直接从5V那里取电吗？因为不是所有的供电都采用9V降压到5V给MCU供电的，而是直接用手机充电器给MCU供电的。

神***

xxkj*** 发表于 2024-2-5 10:03
掉电检测输入可以直接从5V那里取电吗？因为不是所有的供电都采用9V降压到5V给MCU供电的，而是直接用手机充 ...

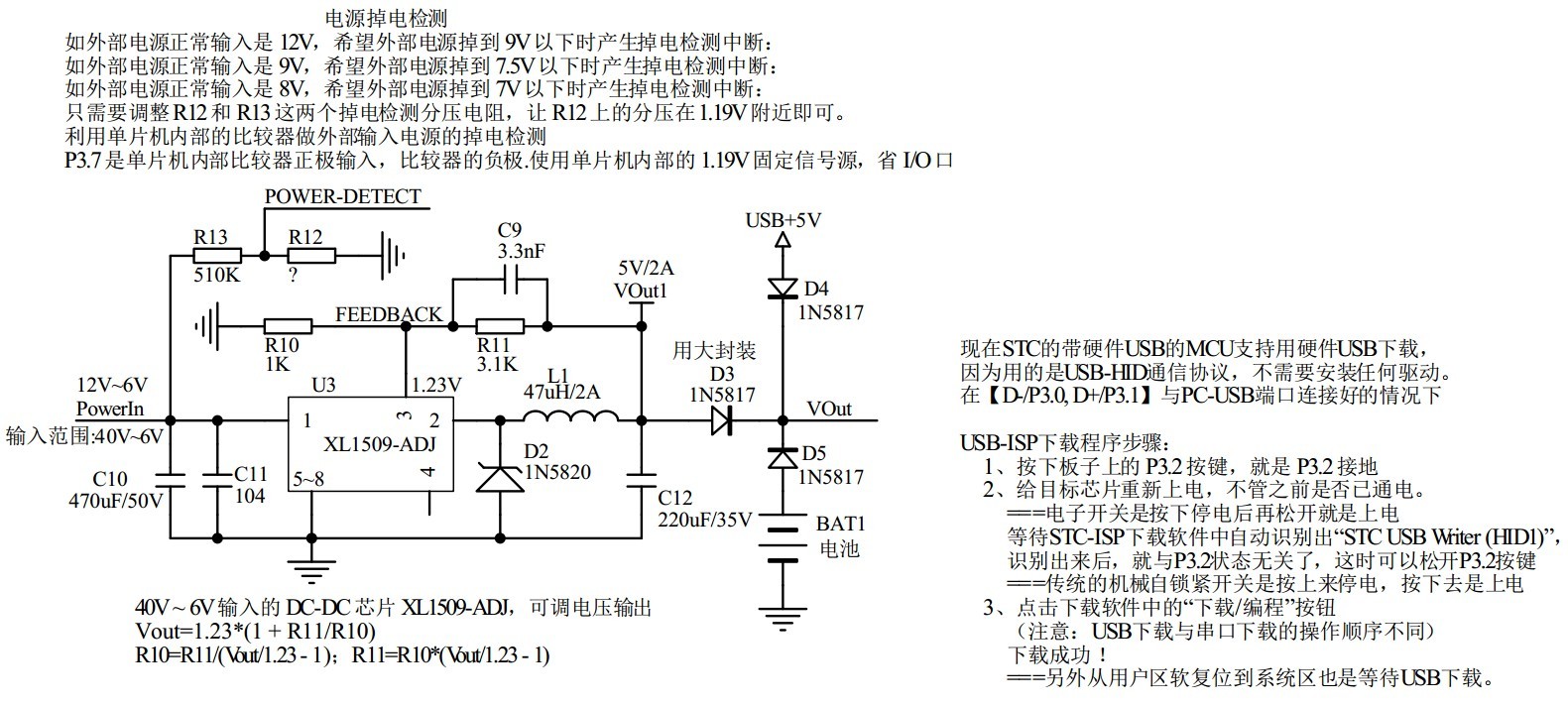

如下，加隔离二极管，检测输入端

xxkj***

神*** 发表于 2024-2-3 22:40
下面这张图是我和我师傅28年前做电表的图，你信吗，认真学习下
===28年后，我和我师傅把他重新用 STC 最新  ...

P37作为掉电检测端，它能否也兼作MCU唤醒的端口？还是一定得通过其他途径来完成唤醒任务？

神***

1，用 RTC 定时唤醒，
2，如 未用 RTC，可用内部掉电唤醒专用定时器

===来定期唤醒 省电模式中 的 MCU， 去启动内部比较器检测外部电源是否恢复正常
         如外部电源恢复正常，则正常工作
         如外部电源未恢复正常，则继续主时钟停振/省电模式，休眠
