STC-Link1D串口仿真开天斧连不上

奥古***

各位大侠，STC-Link1D串口仿真开天斧连不上。用各个版本都测试了，6.91I也试过，连接不上，仿真进不去

link固件已经升级到最新了


截图如下

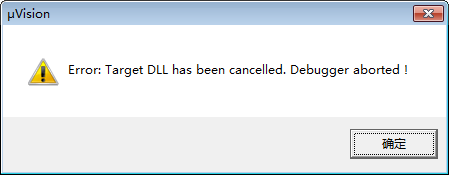

Error: Target DLL has been cancelled. Debugger aborted !

补充：用ch340和一箭双雕转双串口 都可以正常串口仿真

乘风***

对照官网的这份说明书一步步执行一遍试试: https://www.stcai.com/newsinfo/4355033.html
需要注意的地方：
1. 设置完仿真芯片后需要对MCU进行一次上电复位。STC-USB Link1D 默认烧录/设置仿真芯片后会断电，但是如果有勾选“在线下载完后持续给目标芯片供电”的话就需要手动对MCU进行断电-上电；
2. 烧录接口排线默认使用的是CDC1脚位，仿真设置里面要选择CDC1接口所对应的串口号；

以下都是可能导致串口仿真失败的因素，还有问题的话请逐一排查一下：

奥古***

以上所有情况，已经全部重新排查过了，故障依旧。用的是冲哥提供的工程仿真

奥古***

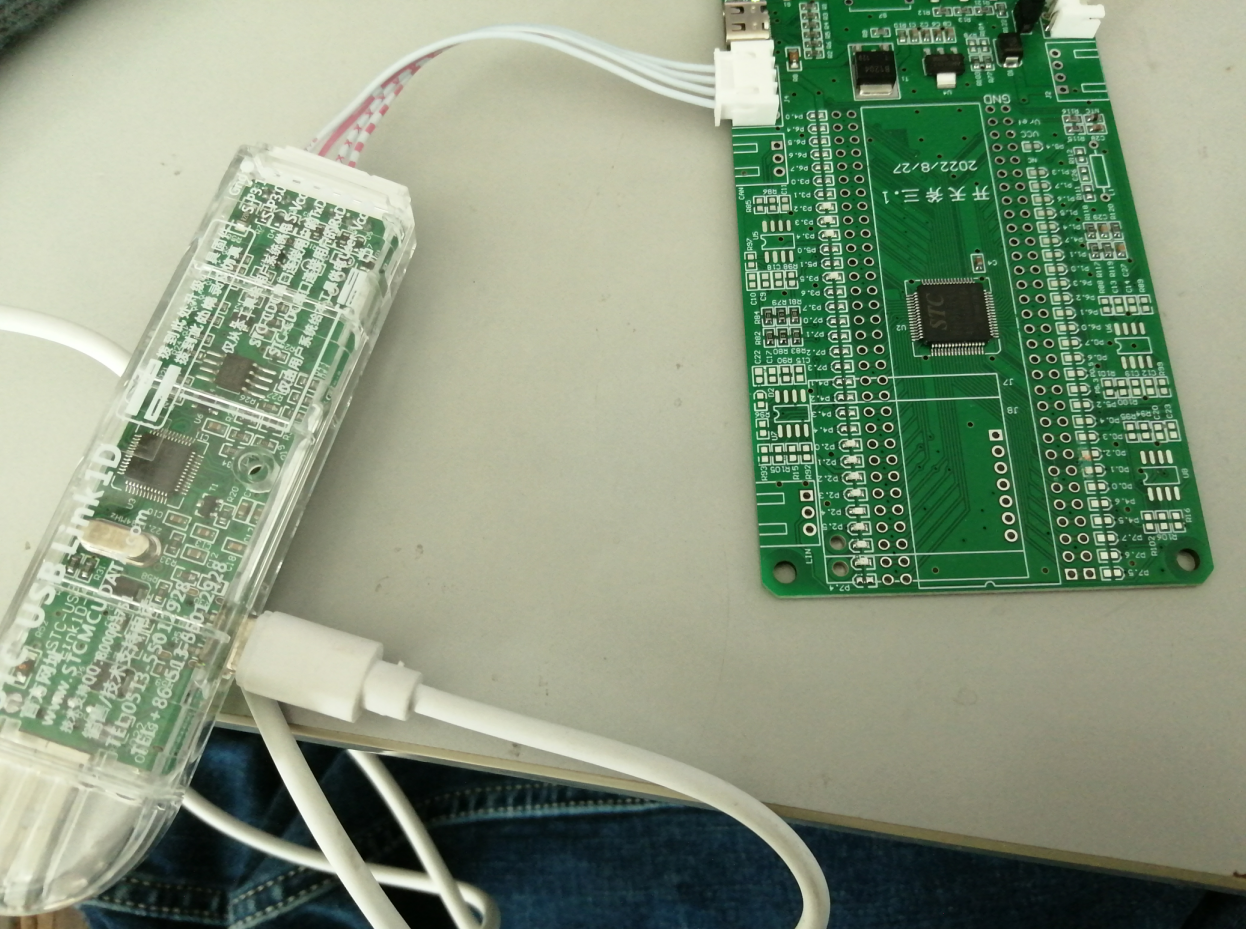

USB线从机箱后部引出，STC官方提供的Type-C线

乘风***

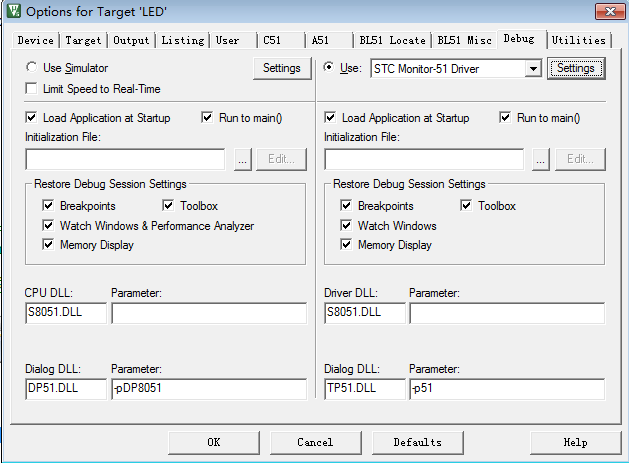

能否将仿真设置界面截图出来？方便的话就拍个操作视频。

奥古***

乘风*** 发表于 2023-1-10 18:02
能否将仿真设置界面截图出来？方便的话就拍个操作视频。

奥古***

操作视频见附件

神***

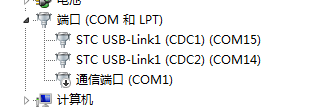

我不搞技术十多年，好奇 为啥 USB-CDC1 不是 COM14, USB-CDC2 不是COM15

奥古***

神*** 发表于 2023-1-10 18:39
我不搞技术十多年，好奇 为啥 USB-CDC1 不是 COM14, USB-CDC2 不是COM15

我用蓝色的USB口的话，顺序是正常的从小到大。用普通的USB口，就是从大到小。一箭双雕也是这样，但是一箭双雕可以串口仿真

乘风***

先设置仿真芯片，然后再进行仿真，开始仿真时正常供电USB接口旁边的LED灯会亮起。
