关于ADC上升沿或下降沿触发的事宜

打卡等级：以坛为家II
打卡总天数：509
最近打卡：2025-06-29 08:04:13

27 主题	163 回帖	2150 积分

积分: 2150

发表于 2024-1-27 13:24:05 | 显示全部楼层 |阅读模式

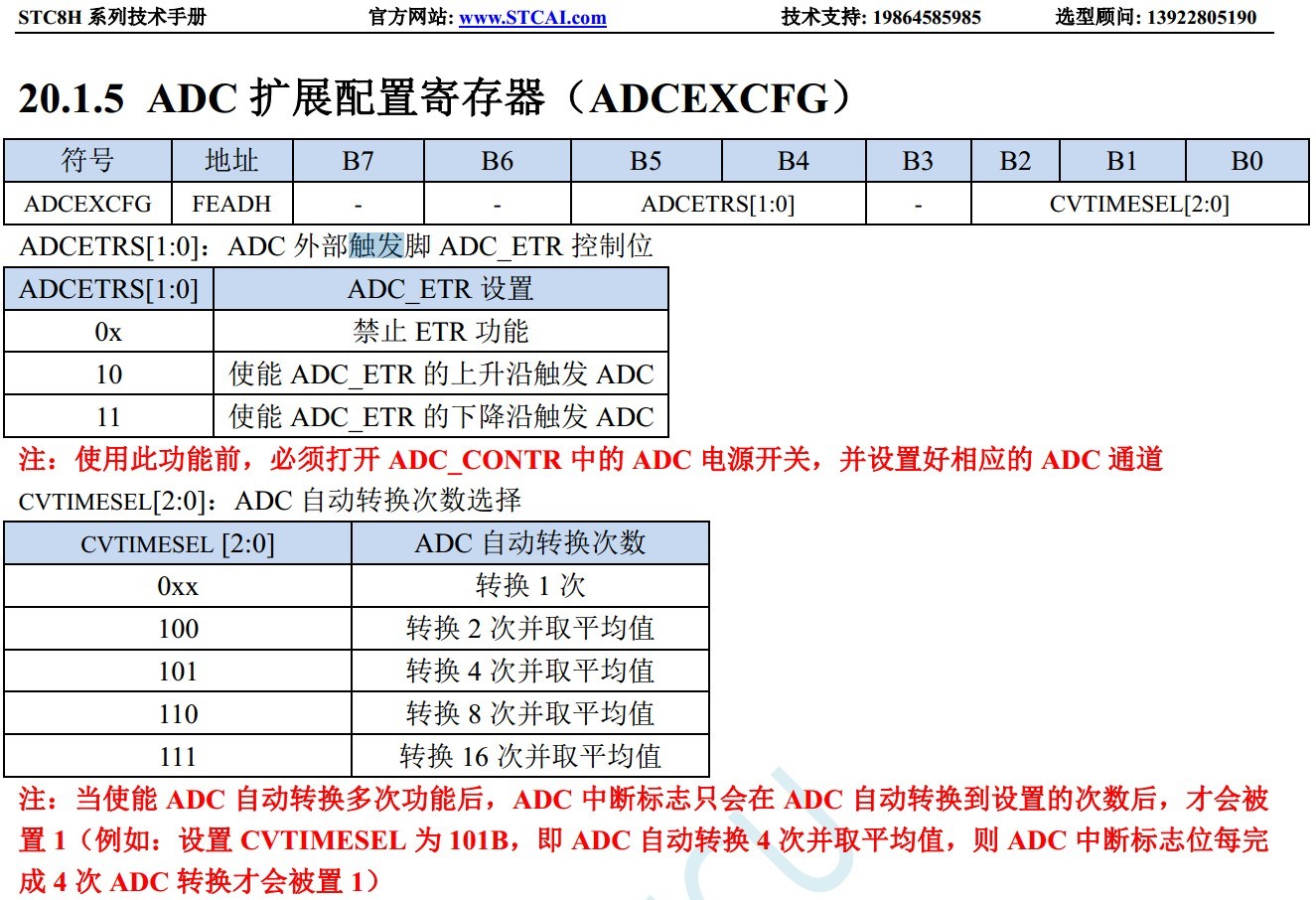

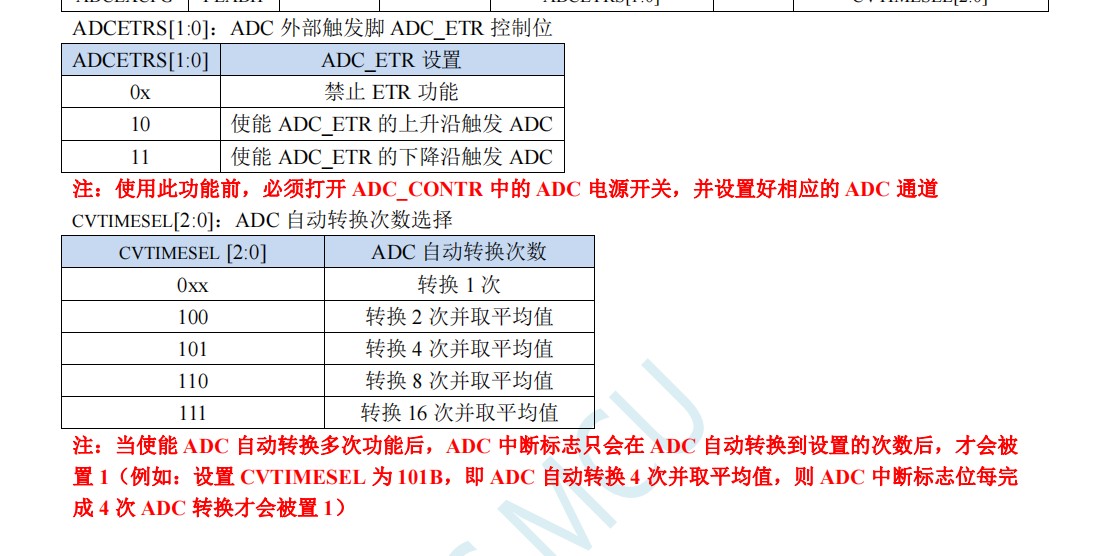

这个是我下载的最新的数据手册，我手里的板子是开天斧三.1，首先是这个功能能用么，然后，所谓的上升沿和下降沿，是指我只触发的时候转换一次，还是触发之后又一直转换

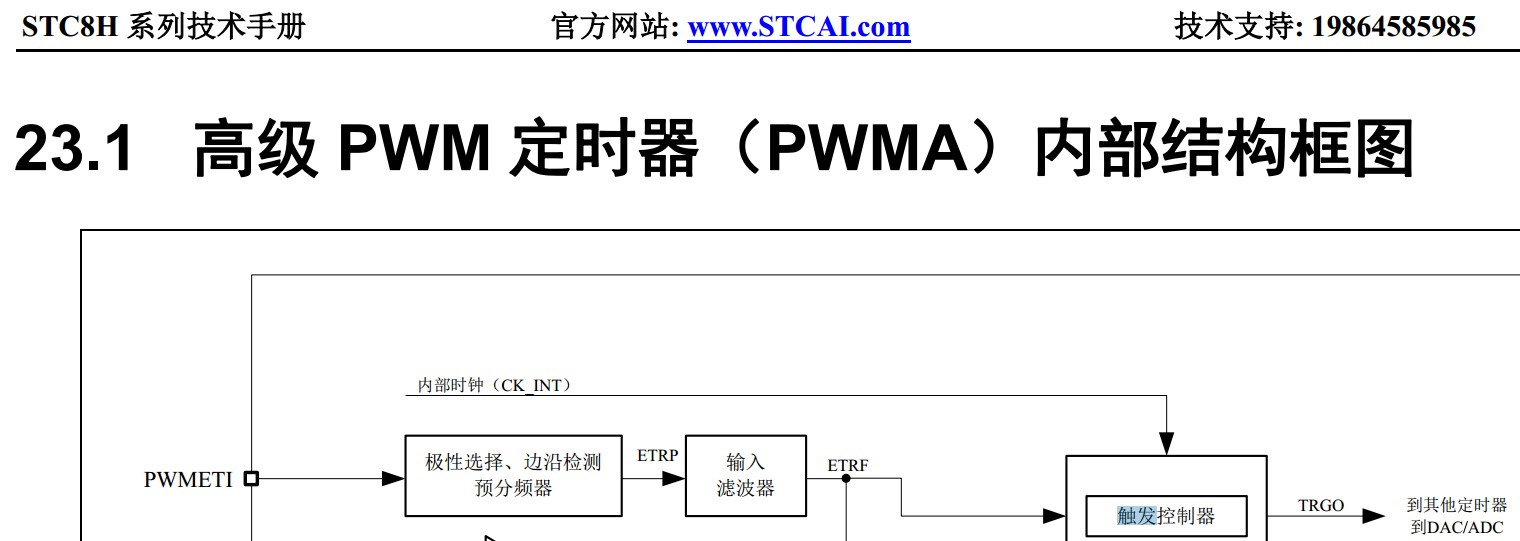

比如我设置下降沿触发，那么第一个下降沿到来就一直按设定的时钟一直转换，还是转换一次就结束，等待下一个下降沿的到来，如果是这样的话，我就考虑采用高级pwm去触发了

回复

使用道具举报送花

打卡等级：常住居民III
打卡总天数：112
最近打卡：2025-06-29 00:35:48

741 主题	1万回帖	1万积分

积分: 17192

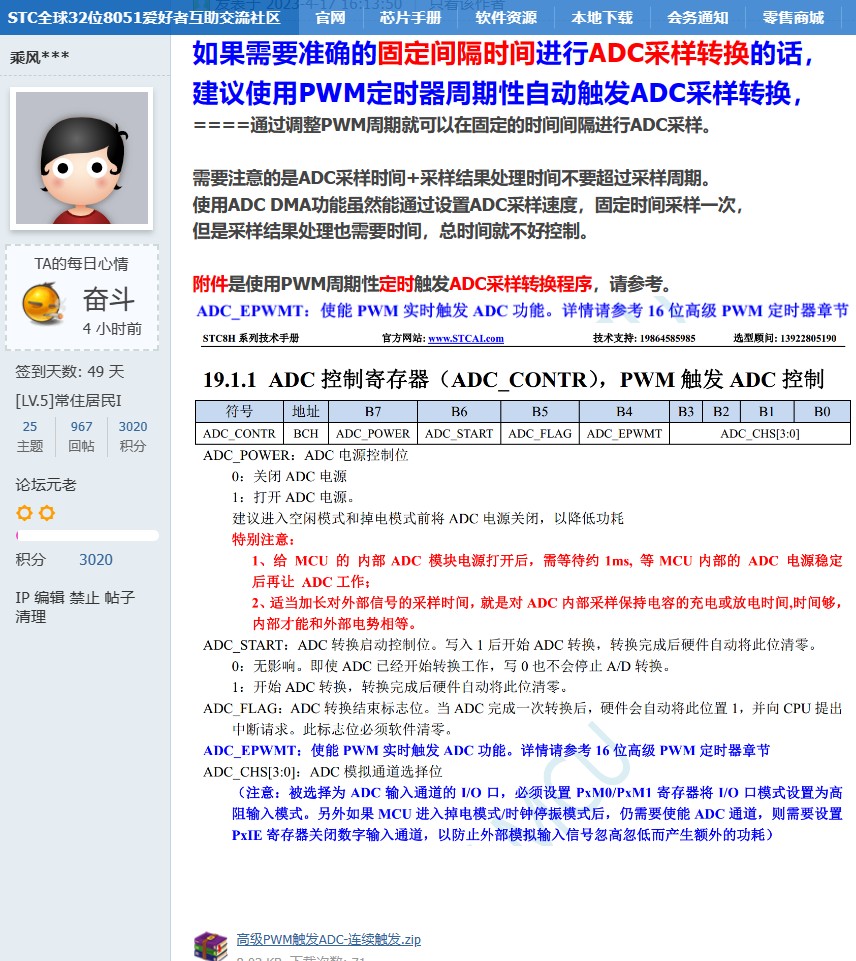

发表于 2024-1-27 13:44:31 | 显示全部楼层


https://www.stcaimcu.com/forum.p ... =1836&pid=11988

回复支持反对

使用道具举报送花

打卡等级：常住居民III
打卡总天数：112
最近打卡：2025-06-29 00:35:48

741 主题	1万回帖	1万积分

积分: 17192

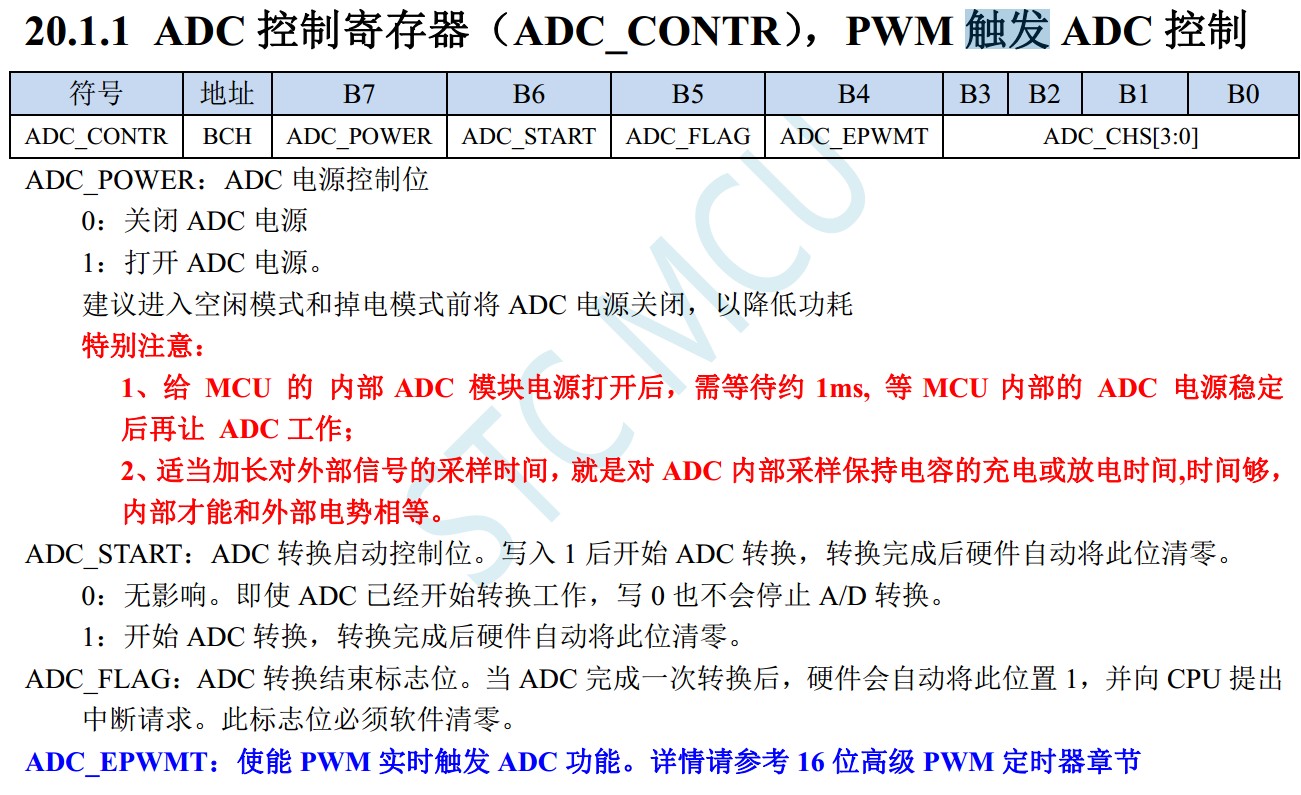

发表于 2024-1-27 13:47:44 | 显示全部楼层


回复支持反对

使用道具举报送花

打卡等级：常住居民III
打卡总天数：112
最近打卡：2025-06-29 00:35:48

741 主题	1万回帖	1万积分

积分: 17192

发表于 2024-1-27 13:49:21 | 显示全部楼层


回复支持反对

使用道具举报送花

打卡等级：常住居民III
打卡总天数：112
最近打卡：2025-06-29 00:35:48

741 主题	1万回帖	1万积分

积分: 17192

发表于 2024-1-27 13:51:21 | 显示全部楼层


回复支持反对

使用道具举报送花

打卡等级：常住居民III
打卡总天数：112
最近打卡：2025-06-29 00:35:48

741 主题	1万回帖	1万积分

积分: 17192

发表于 2024-1-27 14:32:24 | 显示全部楼层

收索了下，还是 ADC_ETR管脚方便



但是 ADC_ETR 管脚在哪个脚位上还是要查下

回复支持反对

使用道具举报送花

打卡等级：常住居民III
打卡总天数：112
最近打卡：2025-06-29 00:35:48

741 主题	1万回帖	1万积分

积分: 17192

发表于 2024-1-27 14:46:07 | 显示全部楼层

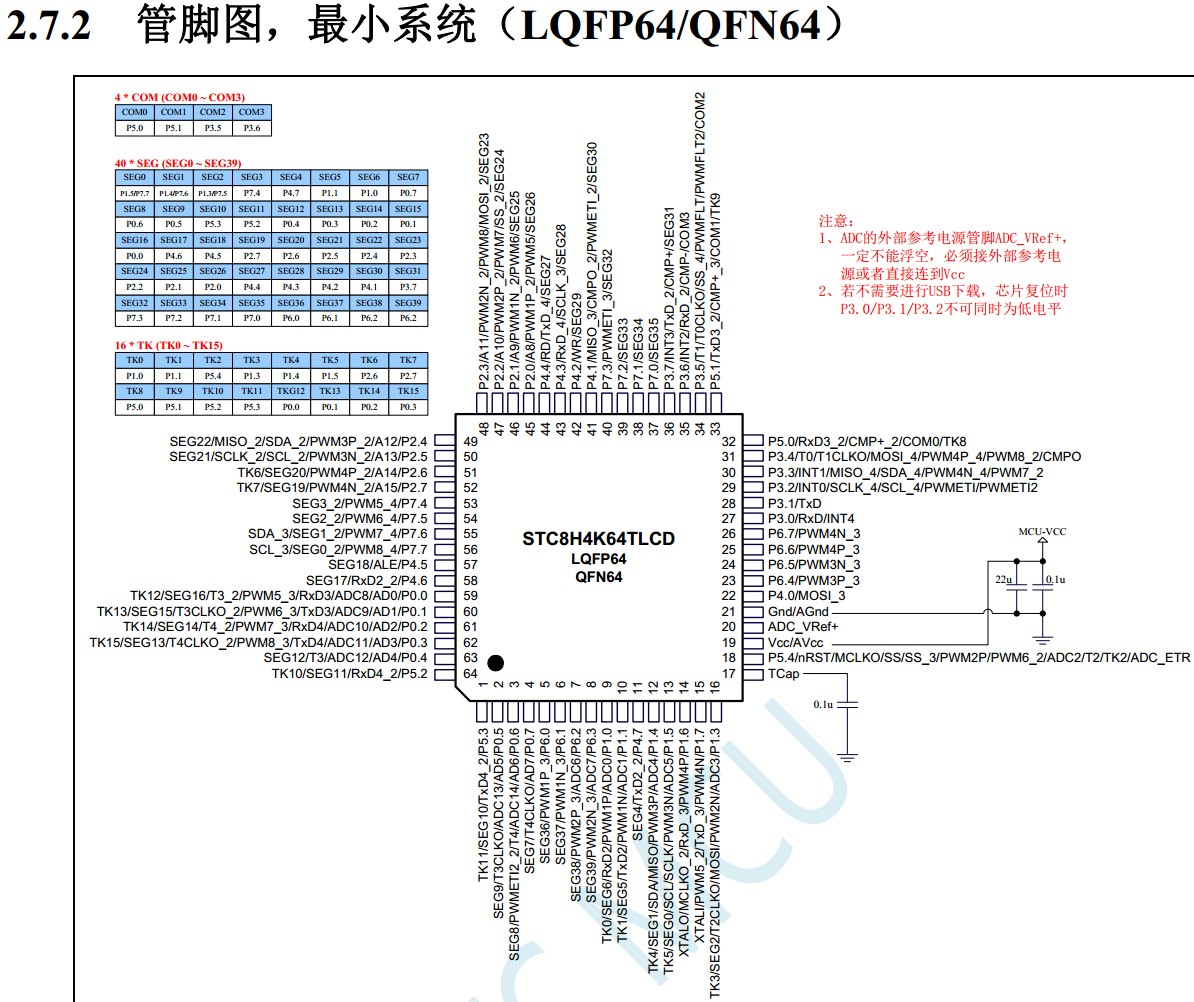

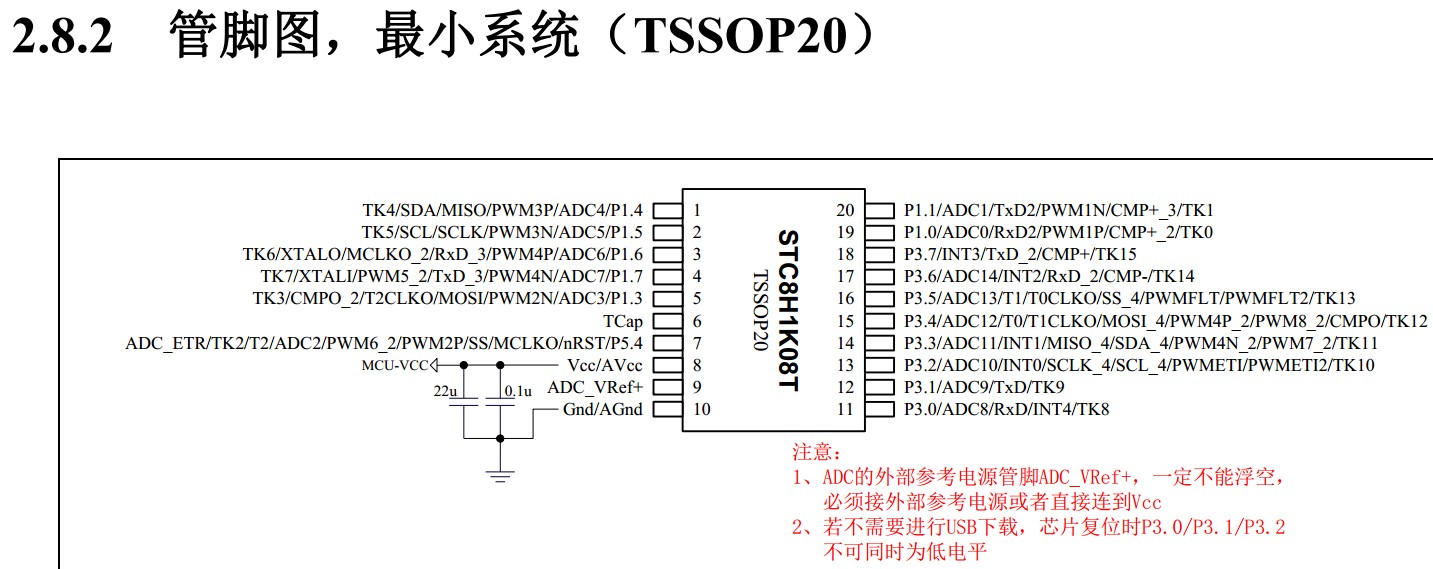

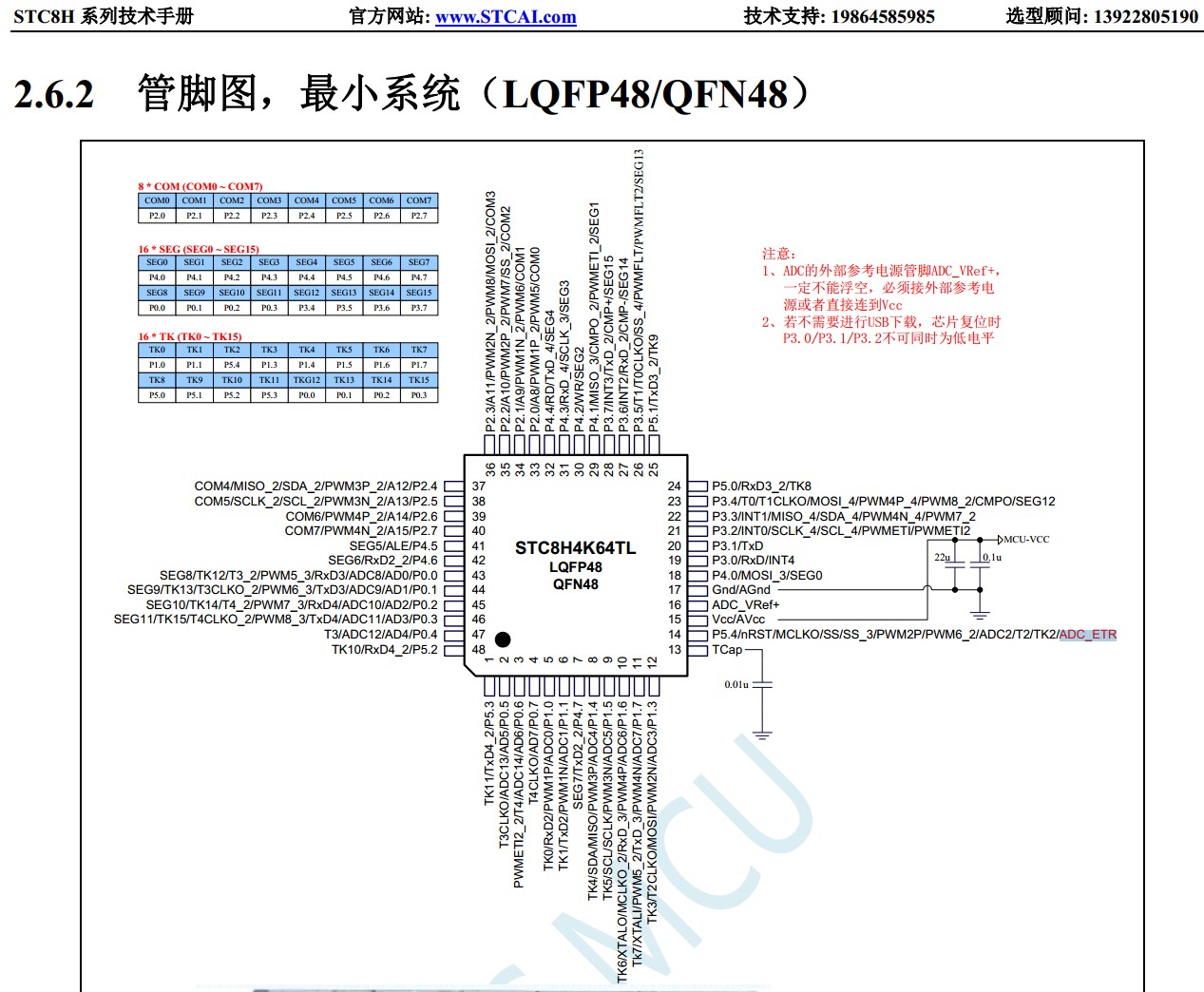

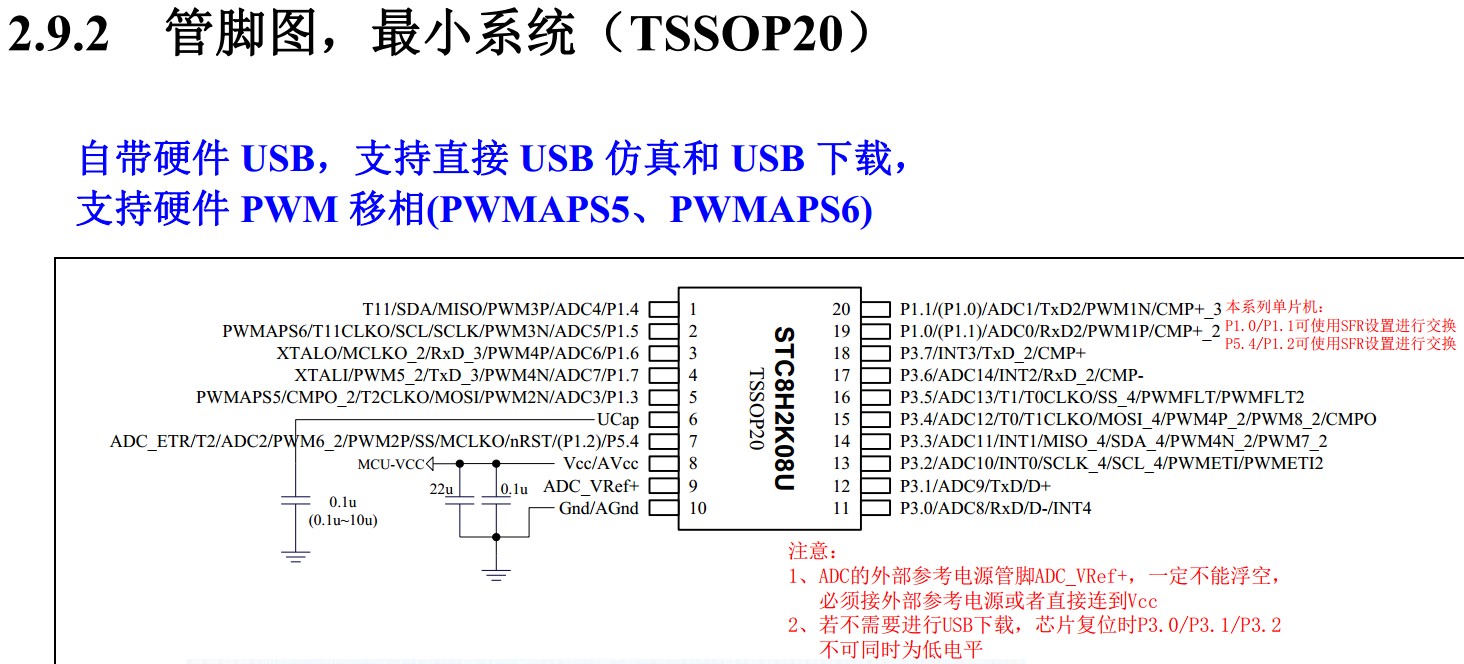

ADC_ERT 对应的管脚 , P5.4/ADC_ETR:
STC8H4K64TL, STC8H4K64TLCD,
STC8H1K08, STC8H2K08U






回复支持反对

使用道具举报送花

打卡等级：常住居民III
打卡总天数：112
最近打卡：2025-06-29 00:35:48

741 主题	1万回帖	1万积分

积分: 17192

发表于 2024-1-27 14:50:59 | 显示全部楼层

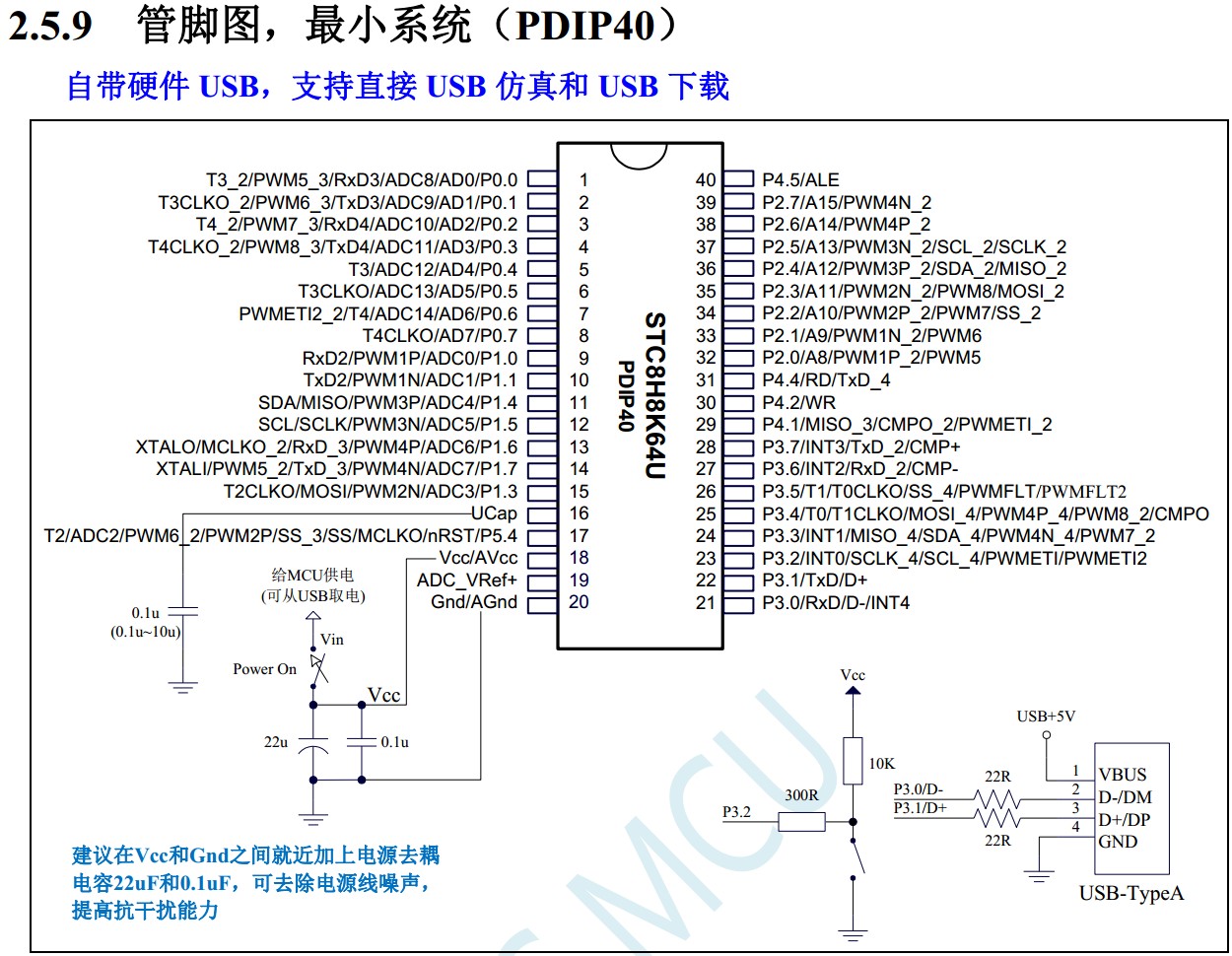

STC8H8K64U的 P5.4 没看到 ADC_ERT



回复支持反对

使用道具举报送花

打卡等级：以坛为家II
打卡总天数：509
最近打卡：2025-06-29 08:04:13

27 主题	163 回帖	2150 积分

积分: 2150

发表于 2024-1-27 14:55:28 | 显示全部楼层

神*** 发表于 2024-1-27 14:32
收索了下，还是 ADC_ETR管脚方便

太棒了，功能太多，看的眼花缭乱了

回复支持反对

使用道具举报送花

打卡等级：以坛为家II
打卡总天数：509
最近打卡：2025-06-29 08:04:13

27 主题	163 回帖	2150 积分

积分: 2150

发表于 2024-1-27 14:57:40 | 显示全部楼层

神*** 发表于 2024-1-27 14:50
STC8H8K64U的 P5.4 没看到 ADC_ERT

那这个应该是新出的8h才有的，这里建议一下，数据手册可以专门写一下，哪个版本的芯片，或哪个型号的才有等等的，不然一直找，又找不到好难受了

回复支持反对

使用道具举报送花
