较新型号的STC单片机都没有P1.2，为什么呢？

21cns*** · 发表于 2024-1-26 16:25:22

21cns*** · 发表于 2024-1-26 16:32:04

STC15F、STC15W系列的封装中还是有P1.2的。
STC8就都没有了，强迫症患者看着总是有点别扭

angm*** · 发表于 2024-1-26 16:34:03

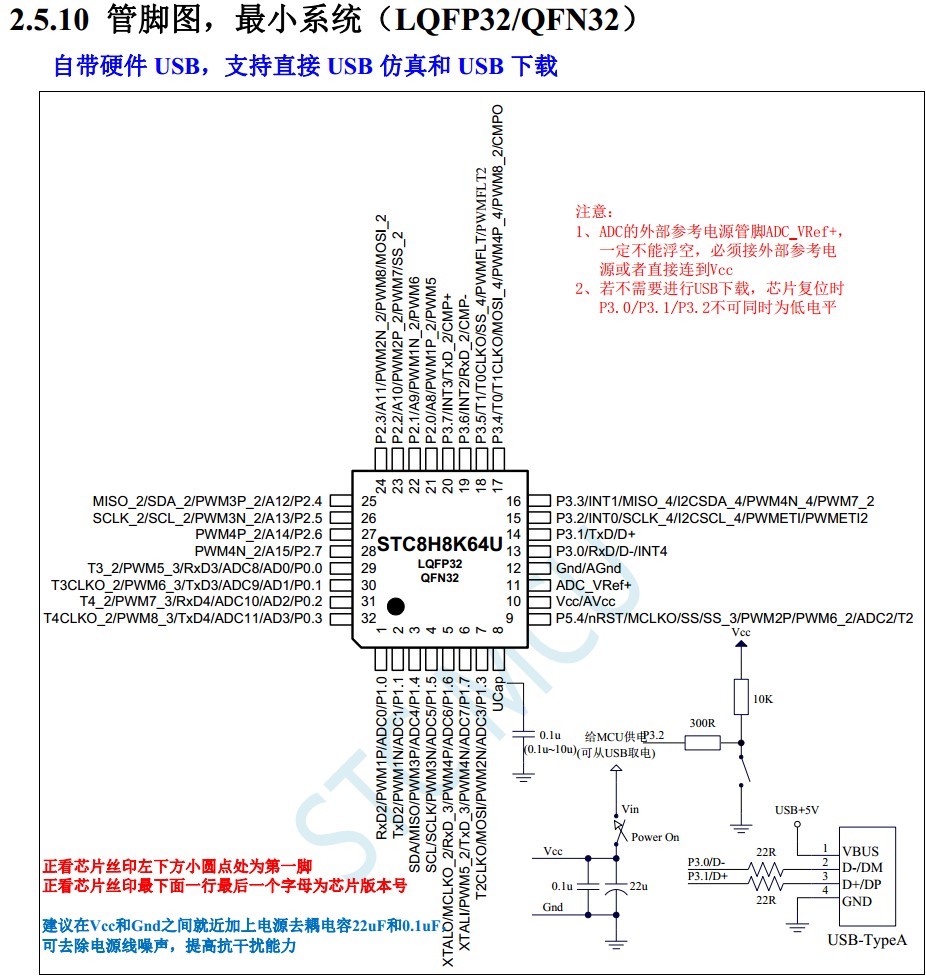

因为被牺牲掉了，她的引脚被用着其他的用途 USB 的 UCap。

21cns*** · 发表于 2024-1-26 16:44:01

angm*** 发表于 2024-1-26 16:34
因为被牺牲掉了，她的引脚被用着其他的用途 USB 的 UCap。

这个解释感觉有点牵强，为啥不用其它的引脚，比如P5.5-P5.7

reng*** · 发表于 2024-1-26 18:20:32

21cns*** 发表于 2024-1-26 16:44
这个解释感觉有点牵强，为啥不用其它的引脚，比如P5.5-P5.7

这就涉及到芯片内部硬件设计的问题了，同时还要兼容同系列不同封装的，尽量保持引脚位置和顺序一致，所以说有些引脚被其他功能占用了，就会取消掉该标号，免得因为一个的变动，其他的都要该，那就更乱了，强迫症到时候就更受不了了

神*** · 发表于 2024-1-26 23:02:10

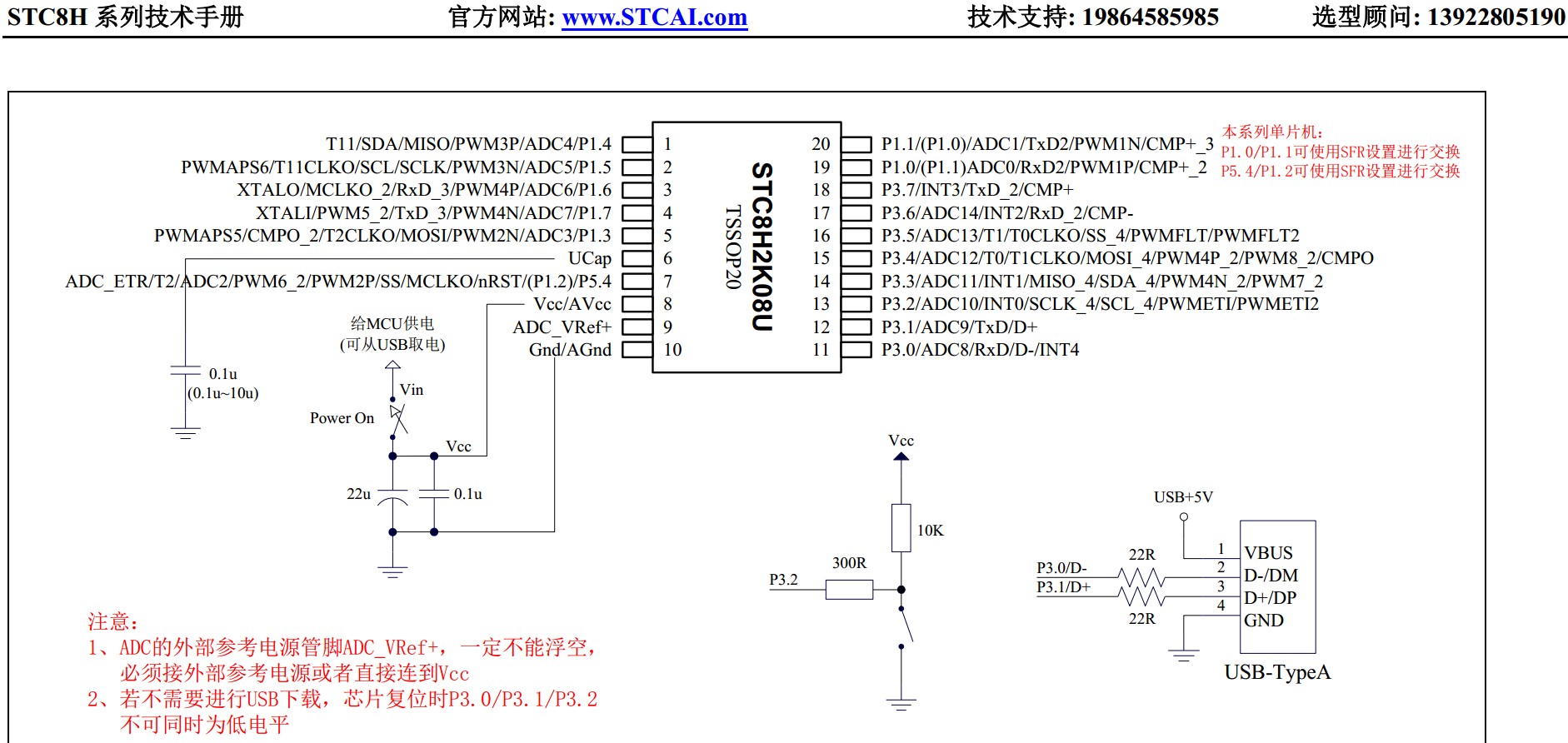

TSSOP20, 没 P5口，也没 P4口

神*** · 发表于 2024-1-26 23:03:00

21cns*** · 发表于 2024-1-27 07:07:13

神*** 发表于 2024-1-26 23:02
TSSOP20, 没 P5口，也没 P4口

这个TSSOP20的P1.2还真没发现，不过其他型号和封装很少有P1.2的。

小涵*** · 发表于 2024-1-27 08:03:58

P1.2被占用了

神*** · 发表于 2024-1-27 08:16:30

不是被占用，是无他出头的机会，比如下面的 P0口：
