从零开始做一个数码管时钟-开天斧，程序开源 | 已完结

chal***

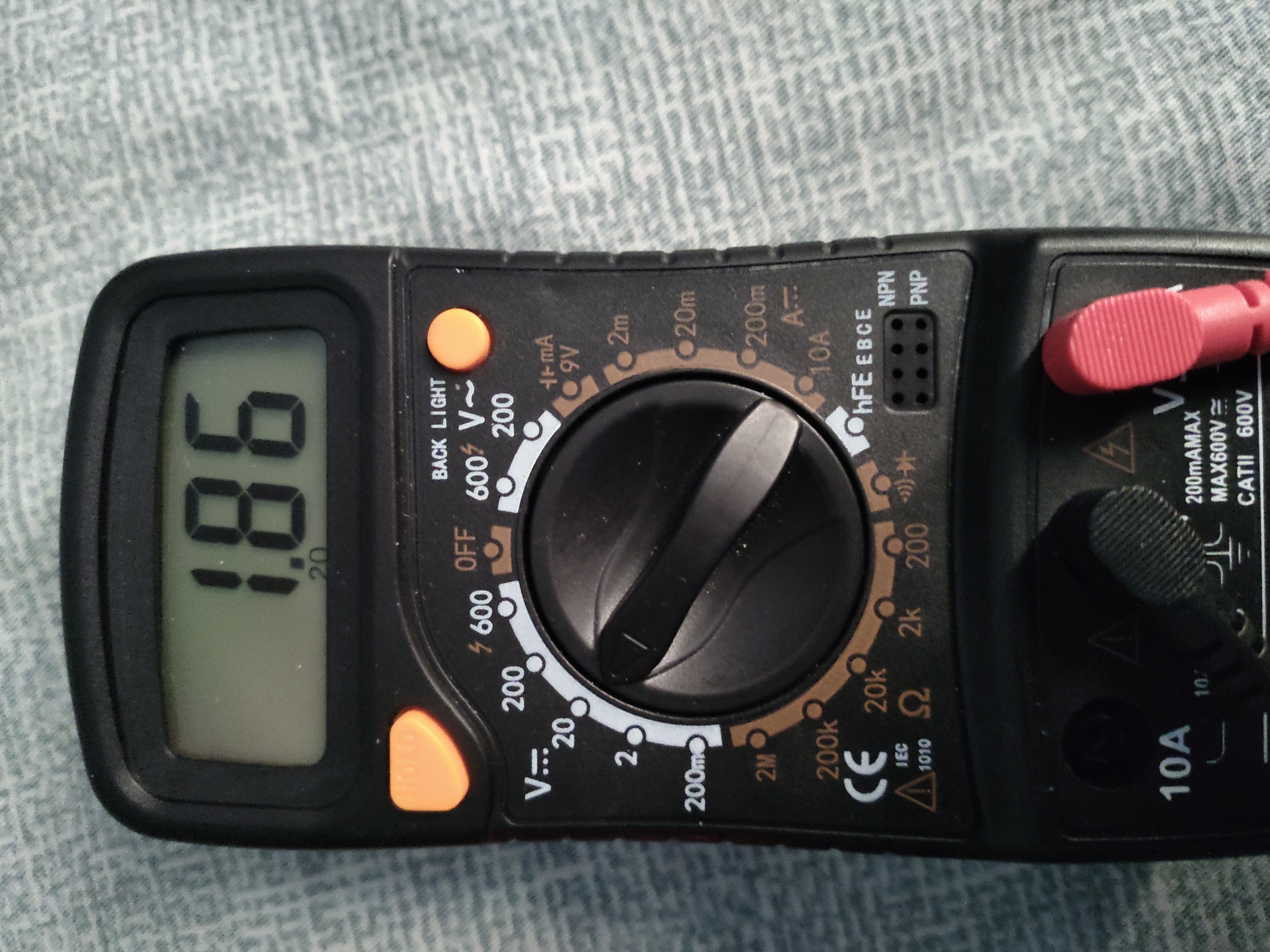

添加EA=1后,烧录,数码管能正确显示2了,测量了下数码管阴极和阳极之间的电压,发现是1.86v,之前1.61v显示非常暗淡,只提高了0.2v,亮度差距居然这么大!

chal***

接着开始使用定时器循环显示4个数码管,利用高刷新率来欺骗人眼达到看起来是同时点亮的样子

chal***

定时器是1ms中断一次,每次中断切换显示下一个数码管,利用之前写好的ShowSeg函数,定时器中实现起来非常简单:

uchar seg_pos = 0x01;
void Timer4_Isr(void) interrupt 20
{
    if(seg_pos > 0x08)
        seg_pos = 0x01;
    ShowSeg(seg_led_data[seg_pos],seg_pos);
    seg_pos<<=1;
}
复制代码

这里简单显示1,2,4,8这4个数字用来测试

chal***

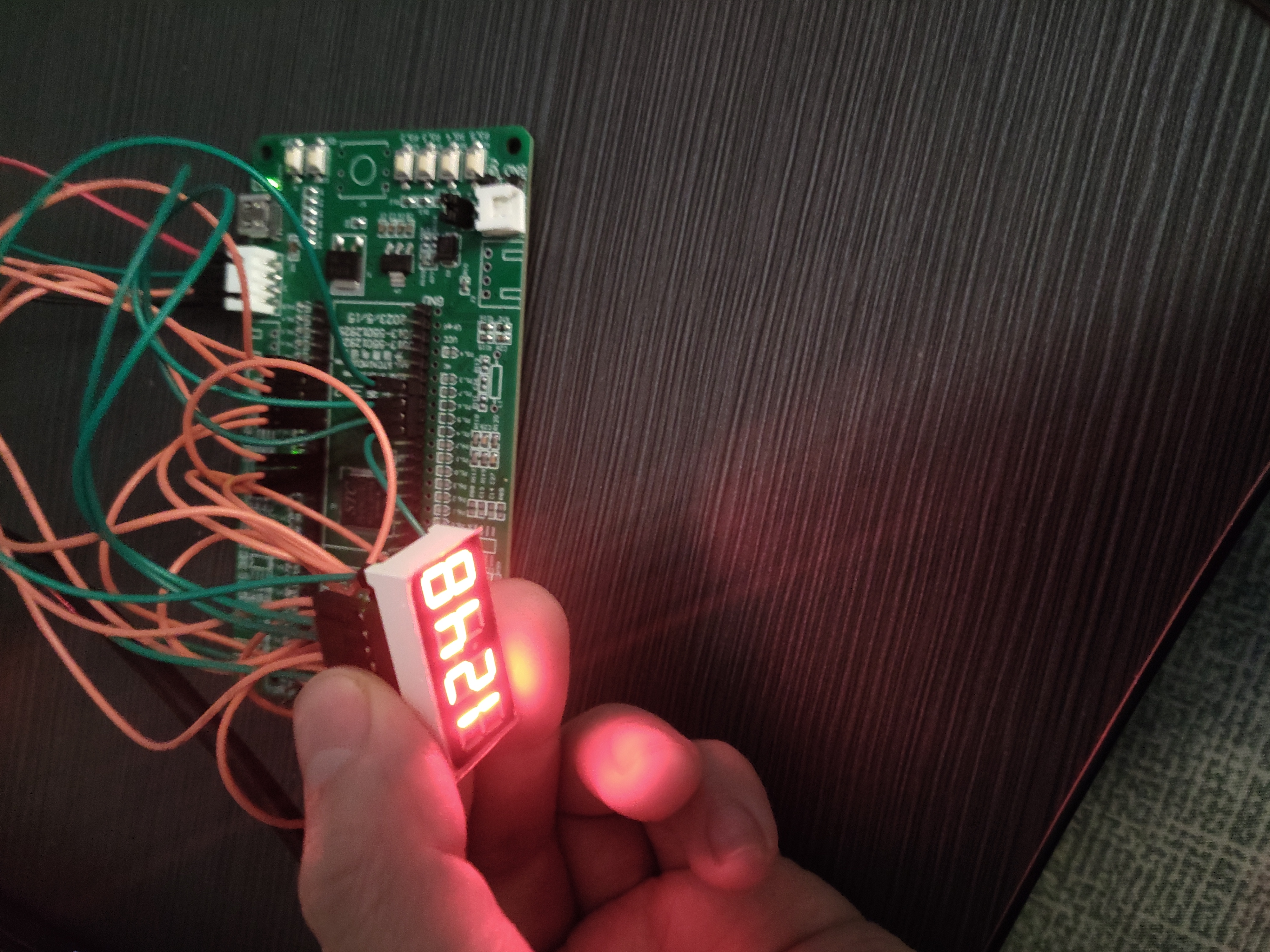

烧录程序,数码管能正常显示4位数字了,这里发现一个小问题,显示的1特别亮,而8会暗淡一些,是不是数码管中的发光二极管点亮的越多,显示就越暗淡?数码管中的发光二极管应该是并联的,不会分走电压,为什么亮度会变化呢?

chal***

不太明白为什么显示亮度会有明显差异,有知道的大佬麻烦告诉我一下,多谢了!
准备先跳过这个问题,晚上再接着做时间流逝控制,以及实现分/秒中间的 : 闪烁

peterw***

端口直接驱动LED 没有串联电阻么？

wangxi***

弄好了来汇报战果

小涵***

A、B、C、D、E、F、G、DP都需要加限流电阻，可以试试1K，IO模式设置为推挽输出

chal***

共阳极的数码管电阻是加在阳极还是阴极的A、B、C、D、E、F、G、DP脚上?

chal***

peterw*** 发表于 2024-1-25 12:10
端口直接驱动LED 没有串联电阻么？

嗯,我用3.7v电压,试了试感觉数码管不会烧掉,就没加电阻,这种情况也需要加电阻么?
