可以用PWM来无级调压吗

ydc*** · 发表于 2024-1-24 09:32:03

请问一下，需要用0-5V无级调压输出来控制外围电路，可以用PWM来做吗？有案例吗？谢谢

pangs*** · 发表于 2024-1-24 10:01:35

https://www.stcaimcu.com/forum.p ... Dg4fDF8MTUyNQ%3D%3D
例程12-利用PWM转DAC_通过ADC读取DAC输出值_串口设置占空比不知道是不是楼主要的

李*** · 发表于 2024-1-24 10:48:01

要求高吗？不高的话，用RC滤波来做。如果要求高，可以用客益电子的PCA芯片，例如GP8101S，它可以将PWM转电压

ydc*** · 发表于 2024-1-24 10:56:57

pangs*** 发表于 2024-1-24 10:01
https://www.stcaimcu.com/forum.php?mod=attachment&aid=ODg3Mnw1ZGE5MDNjYnwxNjgyNDIzNDg4fDF8MTUyNQ%3D% ...

谢谢

ydc*** · 发表于 2024-1-24 10:57:27

李*** 发表于 2024-1-24 10:48
要求高吗？不高的话，用RC滤波来做。如果要求高，可以用客益电子的PCA芯片，例如GP8101S，它可以将PWM转电 ...

好的，谢谢。我来研究一下

李*** · 发表于 2024-1-24 11:11:38

ydc*** 发表于 2024-1-24 10:57
好的，谢谢。我来研究一下

用GP8101S来做，很简单的，我之前做过24路的0-10V输出，准确度还可以，用的STC8G

LL*** · 发表于 2024-2-18 22:38:50

请问大师做出来了吗。

垂柳*** · 发表于 2024-2-18 23:51:48

请问一下，需要用0-5V无级调压输出来控制外围电路，可以用PWM来做吗？有案例吗？谢谢

绝对可以，开关电源输出就是靠AC-DC管理芯片输出pwm信号控制开关管导通输出电压。

神*** · 发表于 2024-2-19 07:41:03

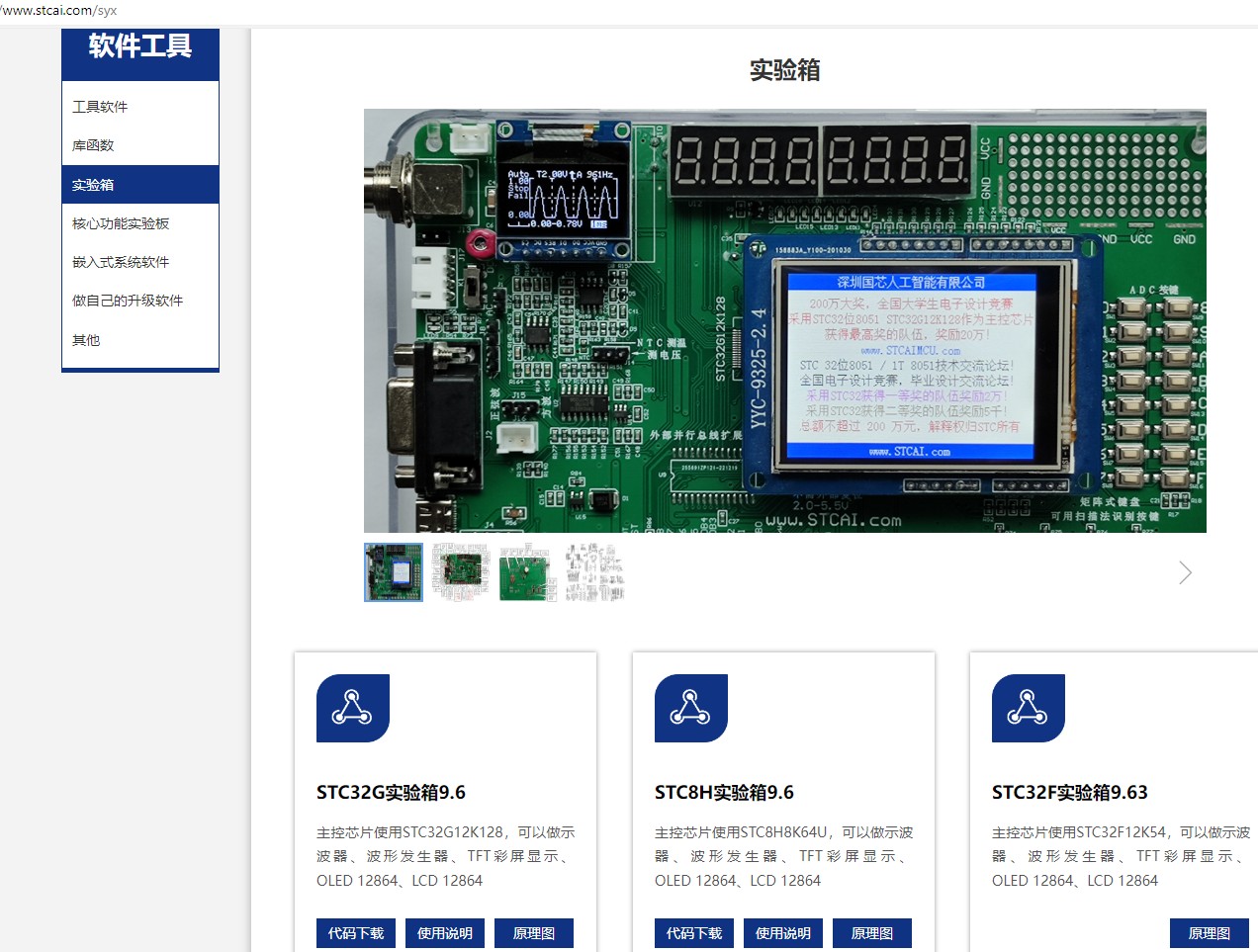

STC32G12K128/STC8H8K64U 的实验箱的

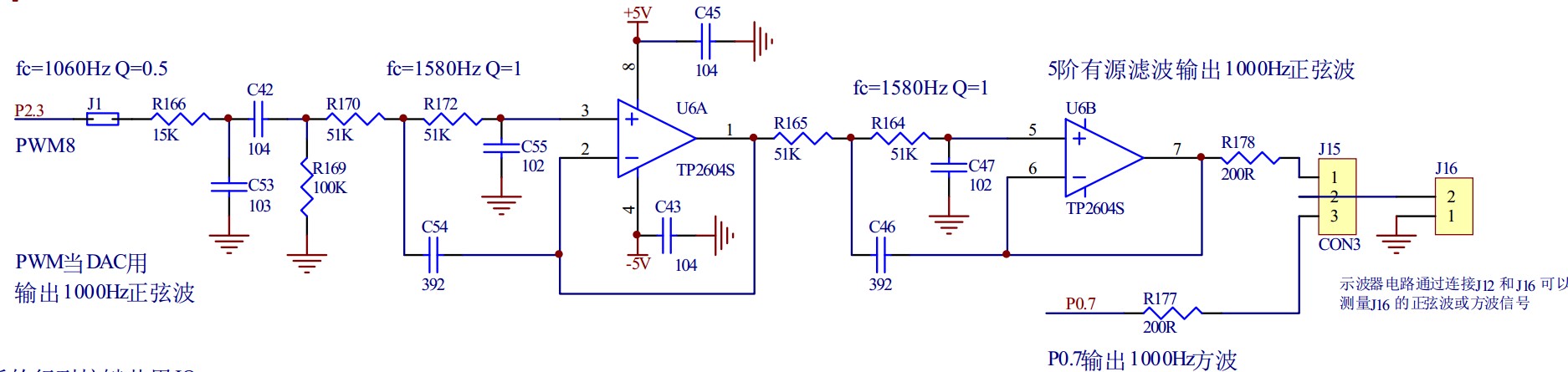

PWM 做 DAC电路，可以参考下

神*** · 发表于 2024-2-19 07:44:51

下图就是要改造成输出电流要满足需求
