CPU 和 DMA 如何避免为抢占 xdata 总线而产生的总线总裁 ?

[复制链接]
  • 打卡等级:以坛为家II
  • 打卡总天数:563
  • 最近打卡:2025-08-23 09:55:55

28

主题

162

回帖

2416

积分

金牌会员

积分
2416
发表于 2024-1-19 08:52:19 | 显示全部楼层 |阅读模式
现在xdata,edata,然后在keil的时候,有code啊啥的这些存储器,究竟有多少,然后在keil里需要怎么强制转换,最后,哪些data是可以直接访问的,哪些是需要总线控制的,额,大概就是这么一回事,我假设一下,比如edata是直接访问变量的,xdata是需要通过总线去访问变量的,那如果我edata在dma读取或写入的时候,理论上来说,cpu在调取xdata的变量,应该不会两个路线堵车了,谢谢大神
回复

使用道具 举报 送花

  • 打卡等级:常住居民III
  • 打卡总天数:161
  • 最近打卡:2025-08-23 08:11:44

775

主题

1万

回帖

1万

积分

管理员

积分
18735
发表于 2024-1-20 18:48:36 | 显示全部楼层
当 CPU 只使用 edata 时,
CPU 和 DMA 不会有为抢占 xdata 总线而产生的 总线总裁

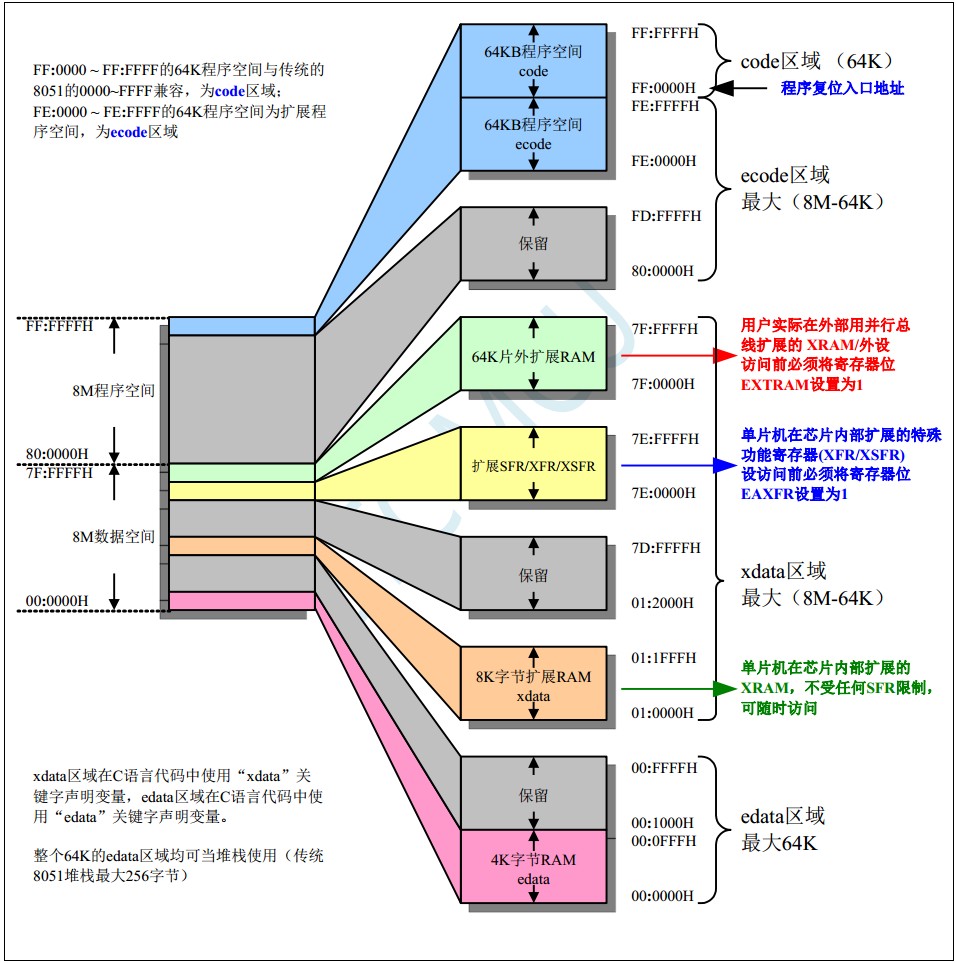

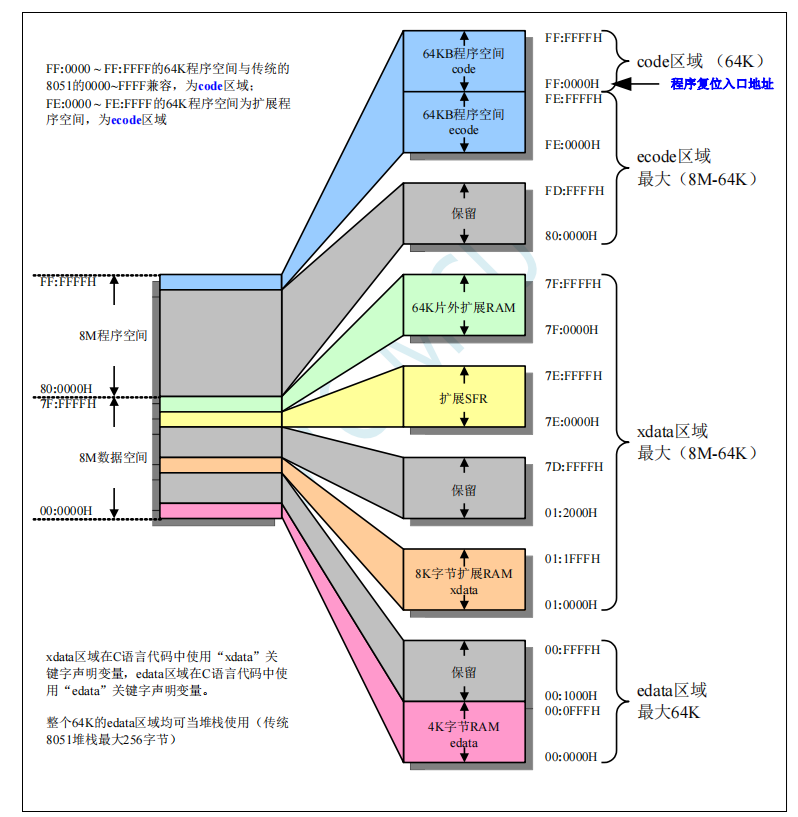

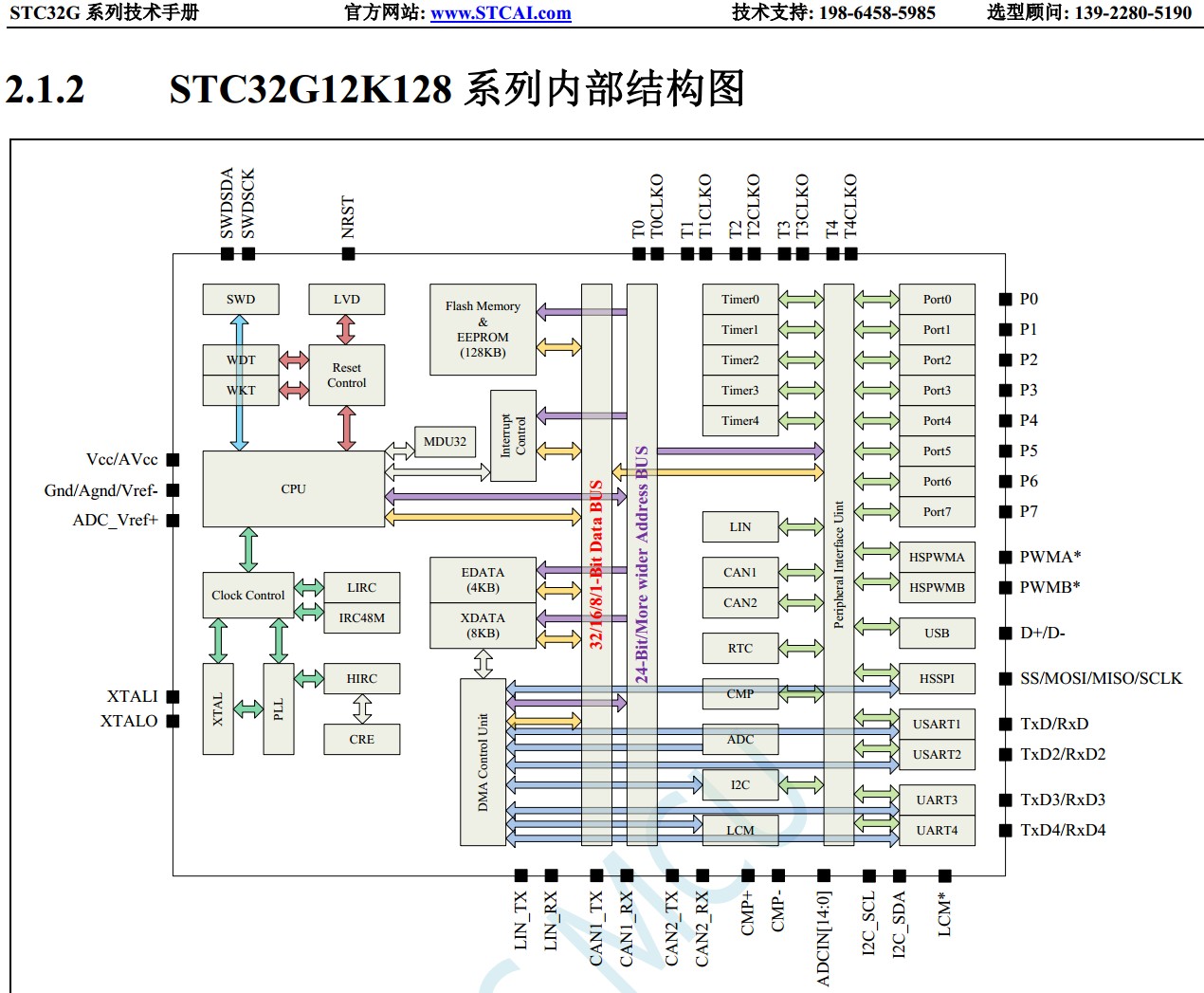

STC32G12K128:
DMA 只会用到 8K的 xdata, 不会用到 4K的 edata;
CPU  可以使用 8K的 xdata, 也可使用 4K的 edata;

当 CPU 只使用 edata 时,
CPU 和 DMA 不会有为抢占 xdata 总线而产生的 总线总裁





回复

使用道具 举报 送花

  • 打卡等级:以坛为家II
  • 打卡总天数:563
  • 最近打卡:2025-08-23 09:55:55

28

主题

162

回帖

2416

积分

金牌会员

积分
2416
发表于 2024-1-19 21:55:19 | 显示全部楼层
顶一下
回复

使用道具 举报 送花

  • 打卡等级:以坛为家II
  • 打卡总天数:511
  • 最近打卡:2025-08-23 07:57:41

5

主题

297

回帖

2421

积分

金牌会员

积分
2421
发表于 2024-1-19 22:48:08 | 显示全部楼层

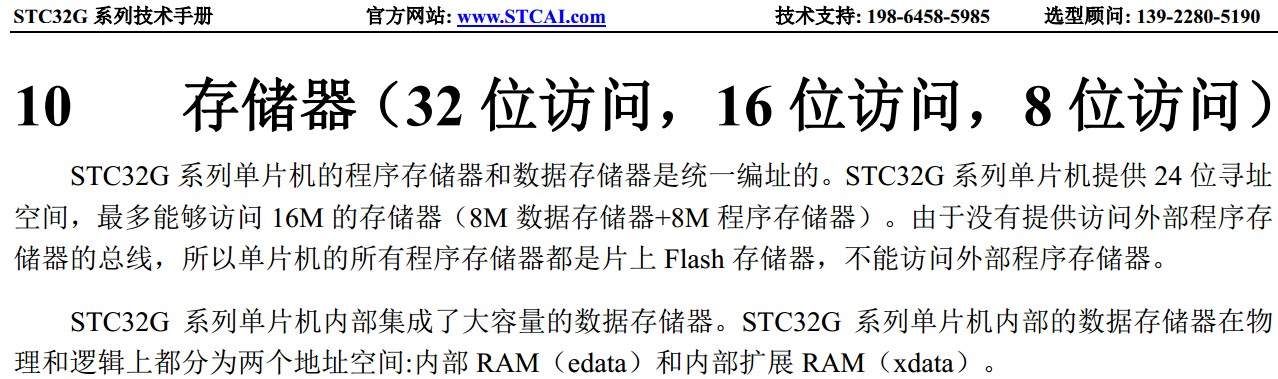

这一页介绍的很明白
回复

使用道具 举报 送花

  • 打卡等级:以坛为家II
  • 打卡总天数:511
  • 最近打卡:2025-08-21 09:18:08
已绑定手机

40

主题

370

回帖

1154

积分

金牌会员

积分
1154
发表于 2024-1-20 08:24:56 | 显示全部楼层
1.DMA与外设之间有单独的DMA总线。
2、DMA是独立在CPU之外的的。
3、DMA搬运数据的时候CPU可以做其他操作。
纸上得到终觉浅,绝知此事要躬行。
回复

使用道具 举报 送花

  • 打卡等级:偶尔看看III
  • 打卡总天数:41
  • 最近打卡:2025-07-25 09:35:53

2

主题

36

回帖

158

积分

注册会员

积分
158
发表于 2024-1-20 09:05:12 | 显示全部楼层
喜欢看别人提问,总结不断进步
回复

使用道具 举报 送花

  • 打卡等级:以坛为家II
  • 打卡总天数:452
  • 最近打卡:2025-08-24 10:33:41

4

主题

245

回帖

1939

积分

金牌会员

积分
1939
发表于 2024-1-20 09:15:35 | 显示全部楼层
强制转换什么意思?
回复

使用道具 举报 送花

  • 打卡等级:以坛为家II
  • 打卡总天数:511
  • 最近打卡:2025-08-23 07:57:41

5

主题

297

回帖

2421

积分

金牌会员

积分
2421
发表于 2024-1-20 09:30:15 | 显示全部楼层
Snapd*** 发表于 2024-1-20 09:15
强制转换什么意思?

类似于a=(int)b*10;
回复

使用道具 举报 送花

  • 打卡等级:以坛为家II
  • 打卡总天数:452
  • 最近打卡:2025-08-24 10:33:41

4

主题

245

回帖

1939

积分

金牌会员

积分
1939
发表于 2024-1-20 11:09:49 | 显示全部楼层
lzl1*** 发表于 2024-1-20 09:30
类似于a=(int)b*10;

这个和存储位置没关系,编译器自动完成的。
回复

使用道具 举报 送花

  • 打卡等级:以坛为家III
  • 打卡总天数:613
  • 最近打卡:2025-08-23 08:00:06
已绑定手机

1

主题

840

回帖

2029

积分

金牌会员

积分
2029
发表于 2024-1-20 11:46:31 | 显示全部楼层
看下陈老师的教学视频
靡不有初,鲜克有终
回复

使用道具 举报 送花

  • 打卡等级:以坛为家II
  • 打卡总天数:563
  • 最近打卡:2025-08-23 09:55:55

28

主题

162

回帖

2416

积分

金牌会员

积分
2416
发表于 2024-1-20 12:34:38 | 显示全部楼层
飞*** 发表于 2024-1-20 08:24
1.DMA与外设之间有单独的DMA总线。
2、DMA是独立在CPU之外的的。
3、DMA搬运数据的时候CPU可以做其他操作。 ...

我的意思是dma存储的位置应该是xdata位置吧,还是哪个位置,比如,我换个说法,我想dma不是最大缓存256个字节么,我cpu就一直在查询缓存了多少了,比如缓存了128字节,我就开始把前半段的数据转存出来,那这样就设置访问xdata,如果说xdata需要总线仲裁话,说明我不可能极快效率转存数据,或者是xdata是不需要经过总线的,那哪几个存储区是需要经过总线的么,谢谢你
回复

使用道具 举报 送花
