关于ADC按键的事宜

183443***

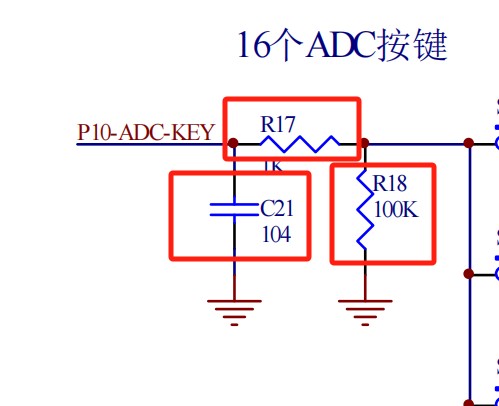

理论上来说，C21电容是滤波稳压作用，R18应该是下拉电阻或者说是分压电阻，R17是限流电阻，那么，如果这三个都不放，然后本来io口模式就是设置成高阻模式的情况下，影响大么，有怎样的影响，主要就是拿来做ADC按键的，不考虑其他因素

梁***

ADC键盘输入这2个电阻一个电容是必须的。
IO设置为高阻又悬空，则输入电压（电平）不确定。

183443***

梁工 发表于 2024-1-18 21:43
ADC键盘输入这2个电阻一个电容是必须的。
IO设置为高阻又悬空，则输入电压（电平）不确定。 ...

好的，谢谢，是必须100K么，或者说启动io口的下拉电阻行么

梁***

183443*** 发表于 2024-1-18 23:11
好的，谢谢，是必须100K么，或者说启动io口的下拉电阻行么

100K电阻只是在无按键时提供下拉作用，选值要求：
1、不能影响输入电压对按键的识别，一般选取100K~510K之间。
2、太大的电阻，对于干扰不好，要权衡选取。

目前的MCU的IO没有下拉电阻，即使以后有下拉电阻，其值也是几K的级别，不合适用在这里，还是得外挂。

183443***

梁工 发表于 2024-1-19 11:30
100K电阻只是在无按键时提供下拉作用，选值要求：
1、不能影响输入电压对按键的识别，一般选取100K~510K ...

好的，谢谢
