STC32G12k128K 学习开始，打卡中～实验箱收到了～ ！

JimOr***

第十八集：先占楼。

JimOr***

第十九集：先占楼。

JimOr***

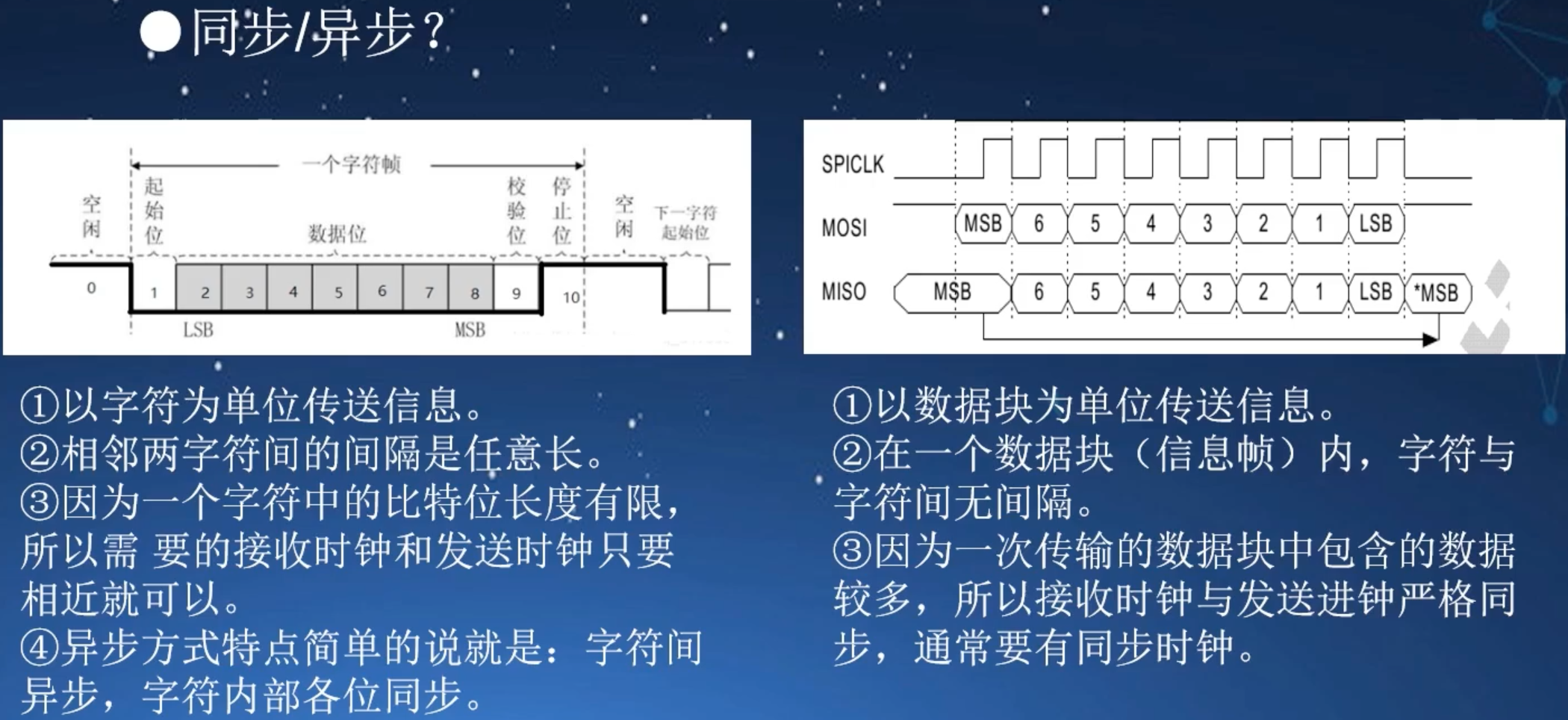

第二十集：串口通信, USART（同步通信）意味着它可以通过外部时钟信号进行同步传输，

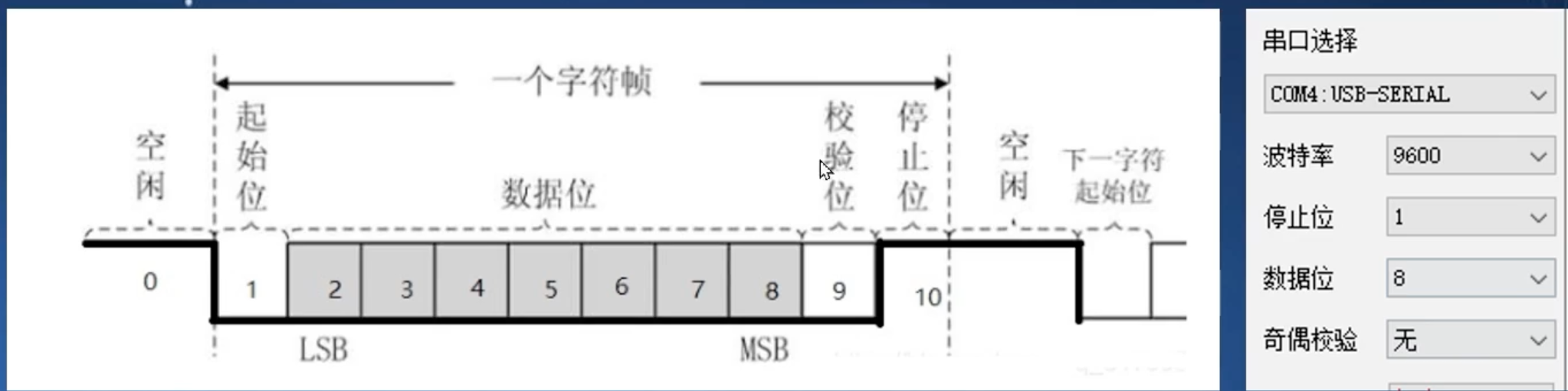

UART（异步通信）仅支持异步通信方式，即无需外部时钟信号，仅通过波特率发生器生成时钟；

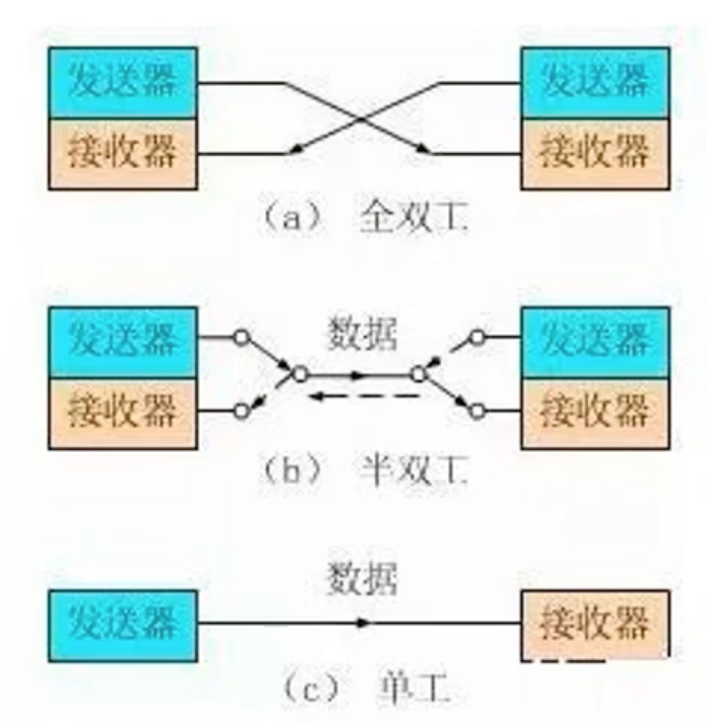

全双工：

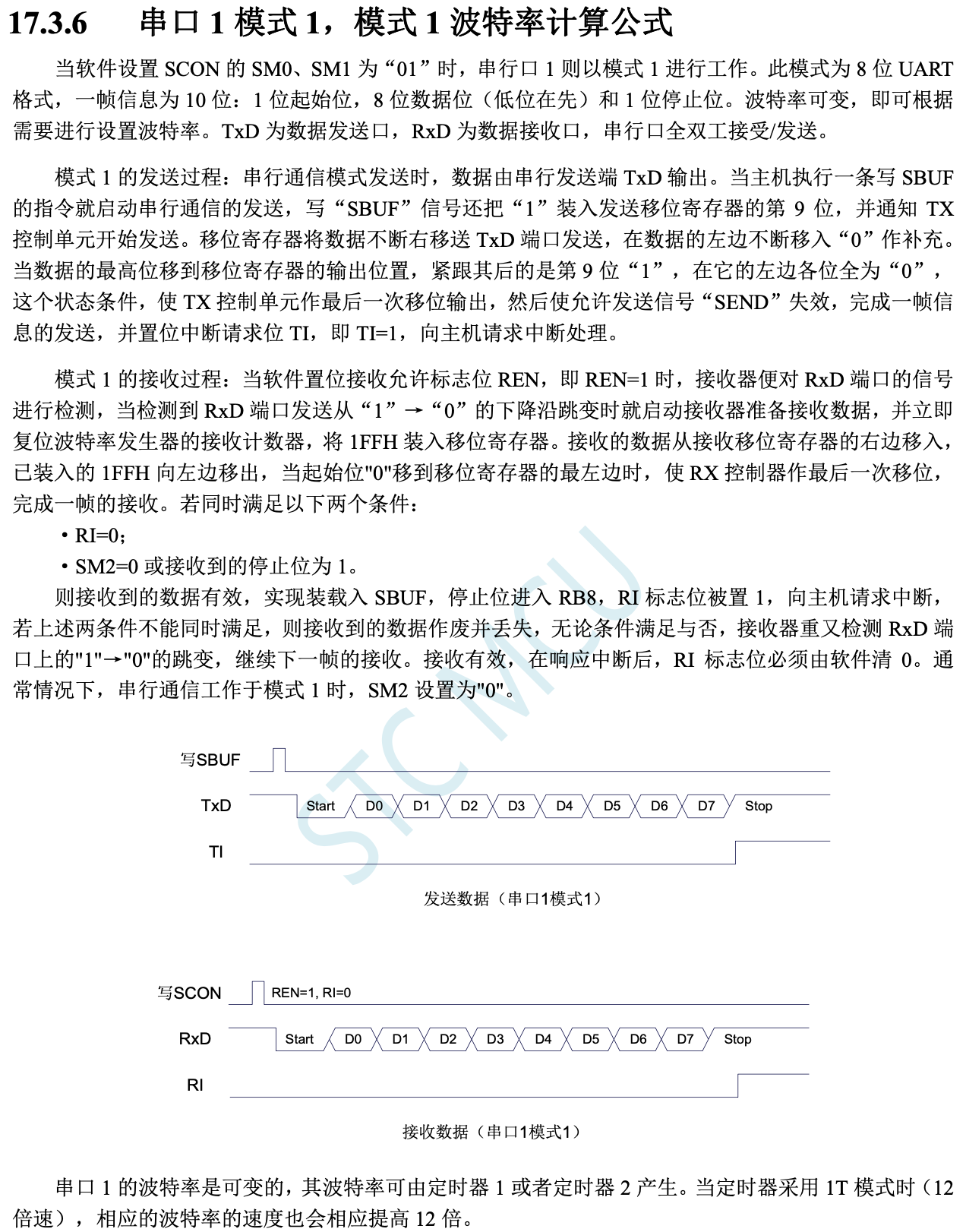

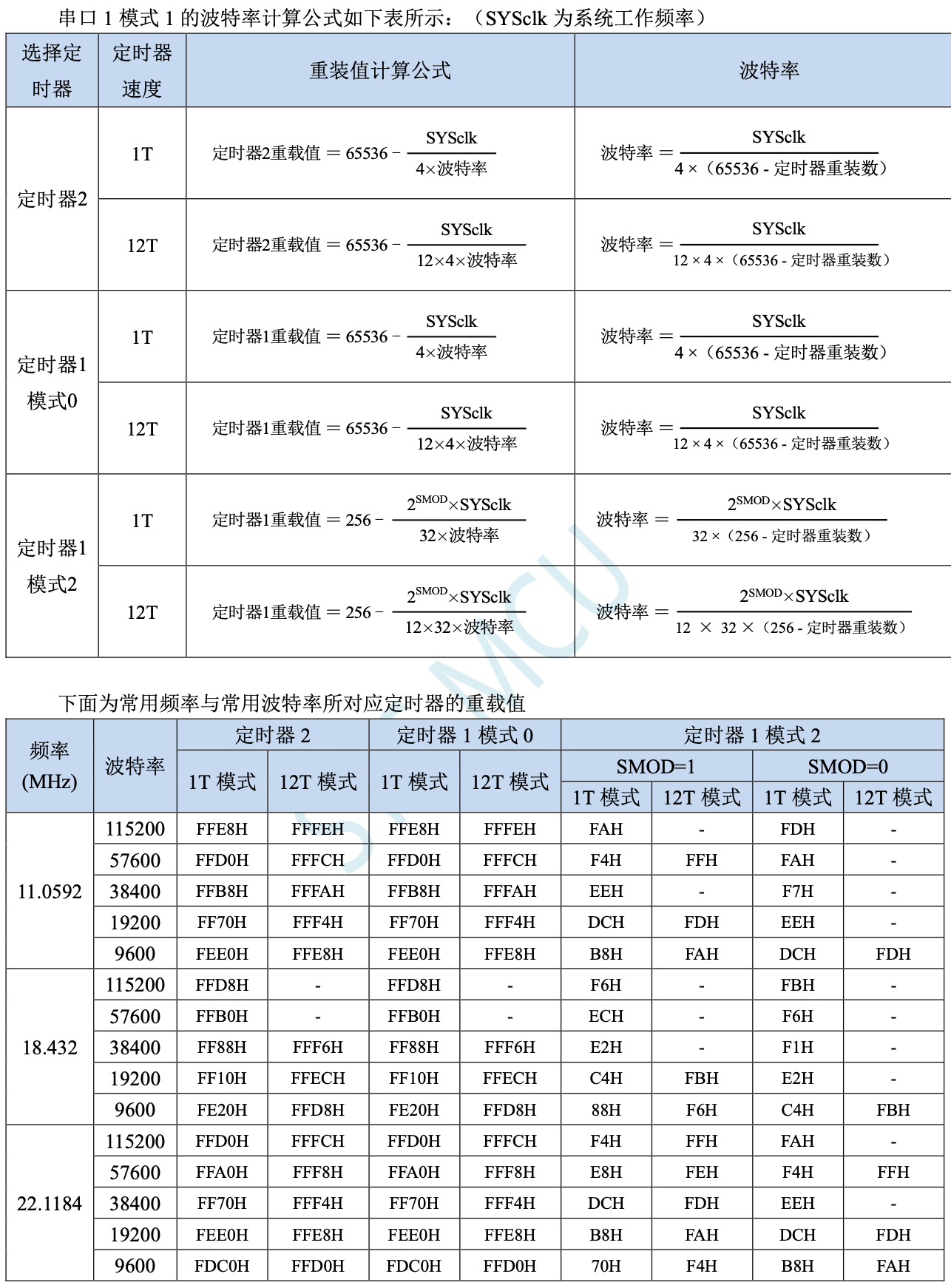

波特率：每秒可以传输多少位数据。

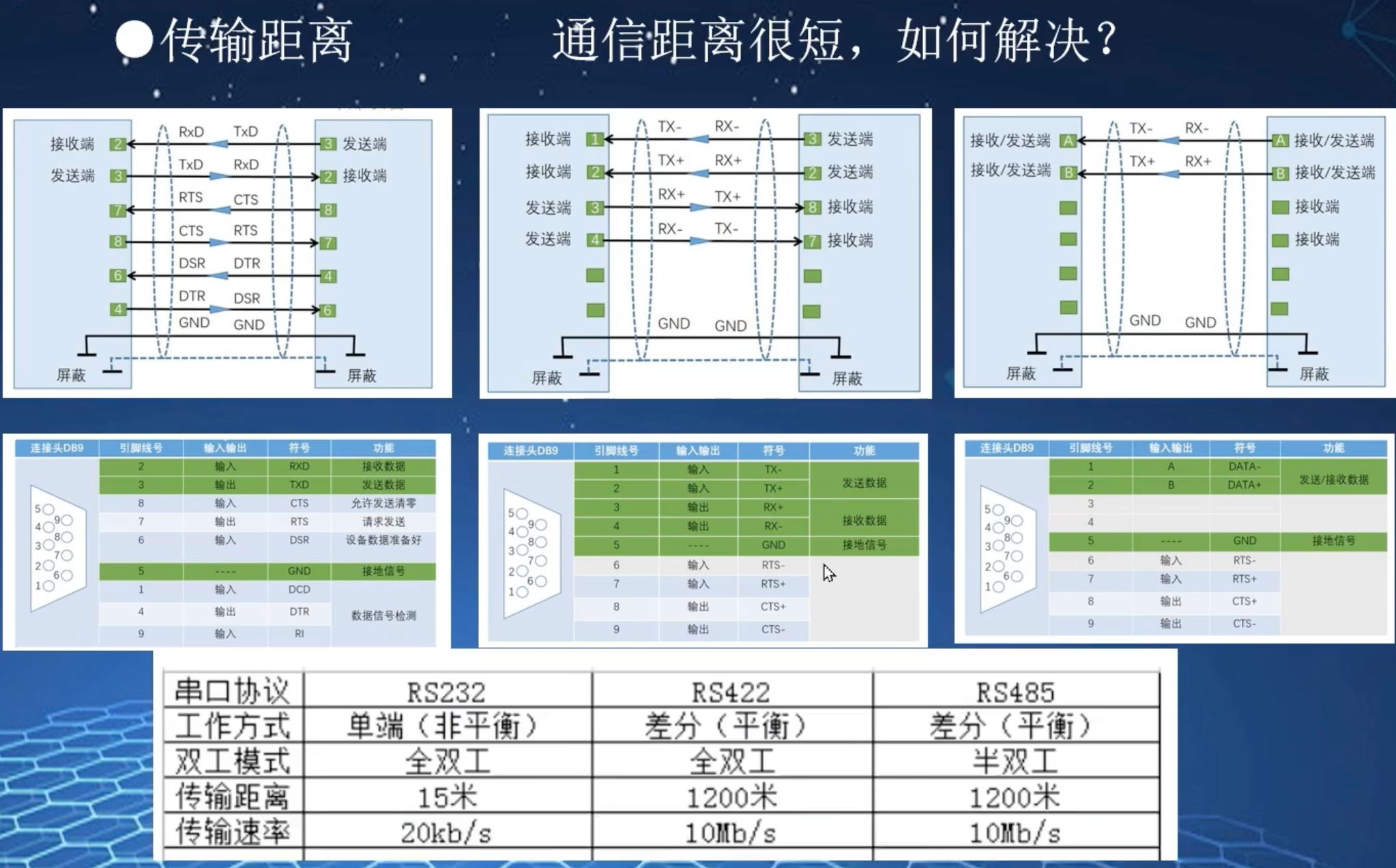

用于改善传输距离的芯片：

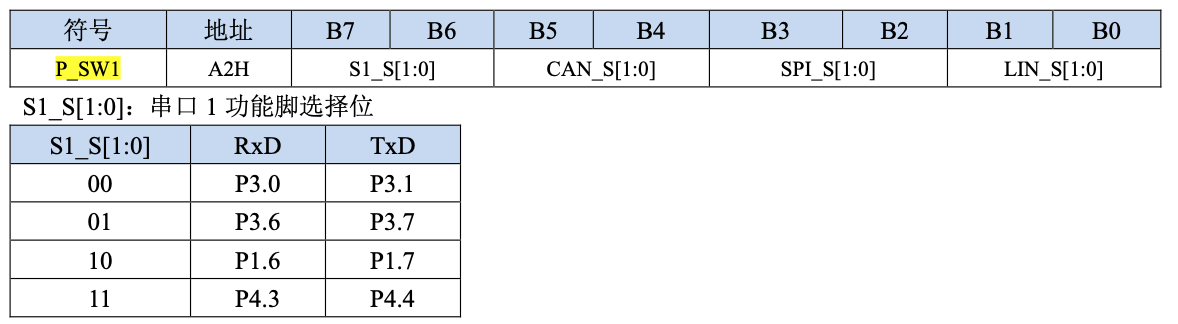

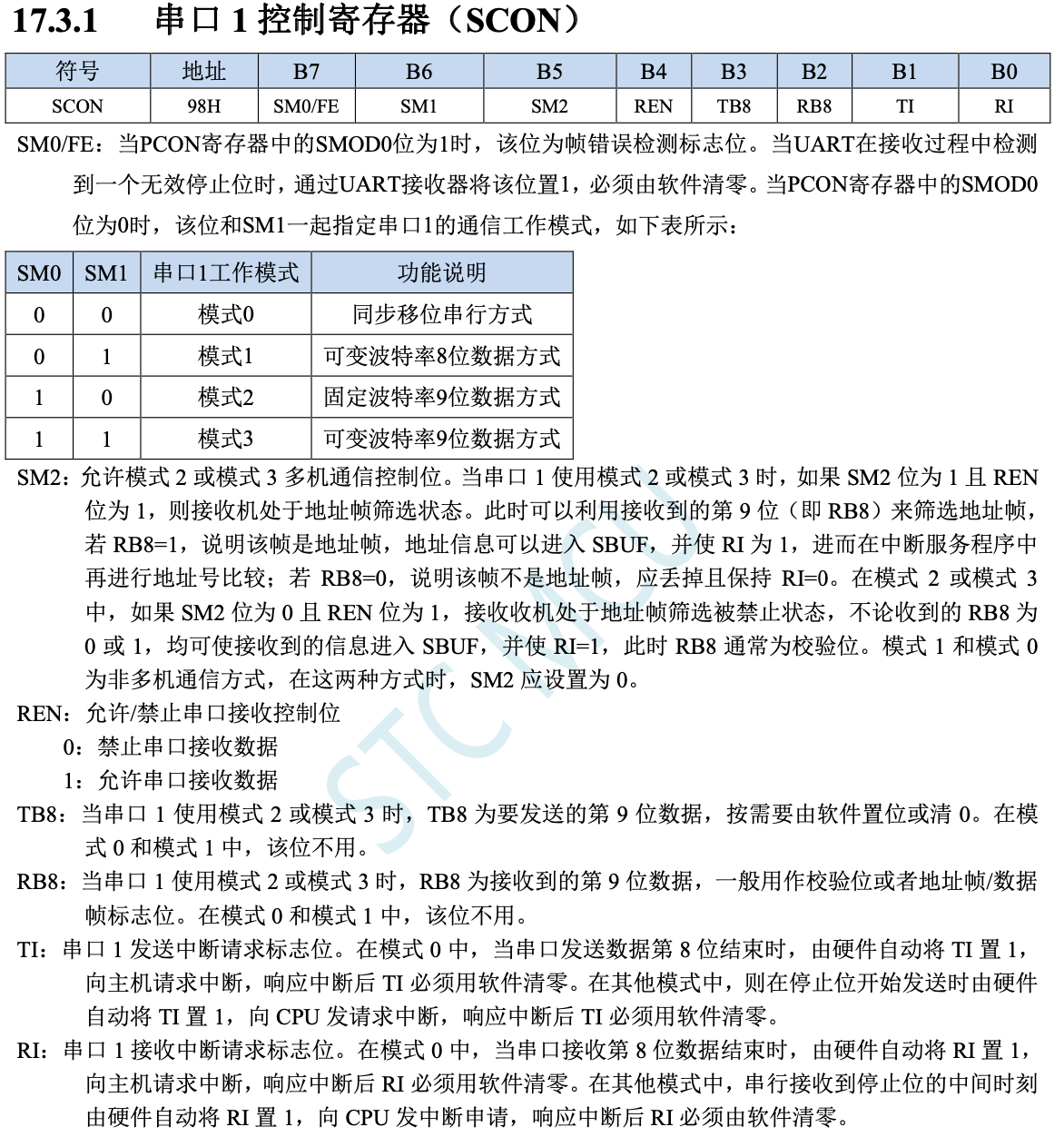

串口一：

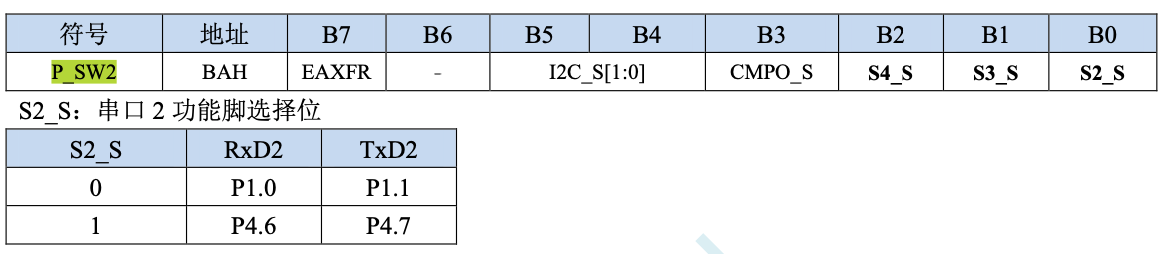

串口二：

JimOr***

第二十一集：先占楼。

JimOr***

第二十二集：先占楼。

JimOr***

第二十三集：先占楼。

JimOr***

第二十四集：先占楼。

JimOr***

第二十五集：先占楼。

JimOr***

第二十六集：先占楼。

JimOr***

第二十七集：软件模拟SPI。SPI-串型外设接口（Serial Peripheral Interface), 高速、全双工，同步的通信总线。

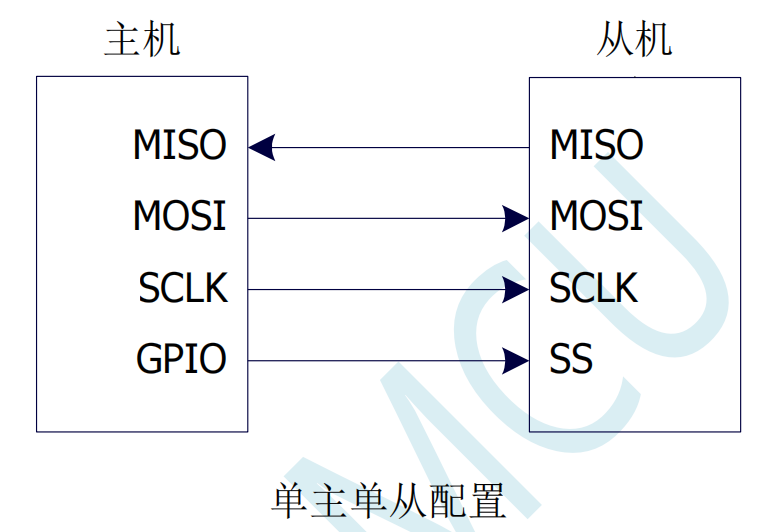

只占用4根管脚线：SS/CS(片选，Slave Select/Chip Select, 通常低电平有效)、MISO(主输入从输出，Master input Slave output)、MOSI、SCK(串行时钟信号，Serial Clock）.

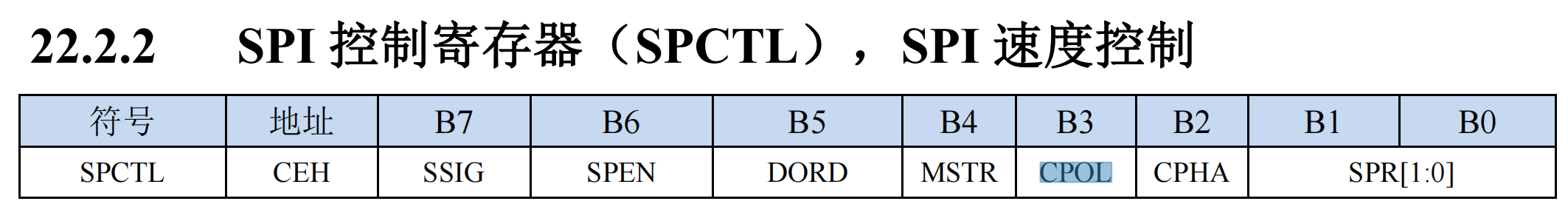

时钟极性 (CKP/CPOL): CKP为0，表示时钟空闲时为低电平，反之高电平。
时钟相位 (CKE/CPHA): CPHA为0，表示时钟信号第一个跳变沿采样，如果CPHA为1，则第二个跳变沿采样。
MSB:高位开始读写； LSB：地位开始读写


/////////////////////////////////////////////////
void SPI_Init(){
    //CPOL模式0
    CS      = 1;        //不选中该器件
    MISO    = 1;
    WP      = 1;
    MOSI    = 1;
    SCLK    = 0;        //spi模式0，sclk初始化为0
}
void SPI_WriteByte(u8 dat)
{
    u8 i;
    for (i = 0; i != 8; i++)
    {
        if (dat & 0x80)
            MOSI = 1;
        else
            MOSI = 0;

        SCLK = 1;       //下降沿读取
        SCLK = 0;
        dat << 1;
    }
}

u8 SPI_ReadByte()
{
    u8 i, data = 0;
    for (i = 0; i != 8; i++)
    {
        SCLK = 1;
        if (MISO)
            data |= 0x01;
        SCLK = 0;
        dat << 1;
    }
    return data;
}
MSB:（Most Significant Bit）指的是最高有效位，LSB:（Least Significant Bit）指的是最低有效位。

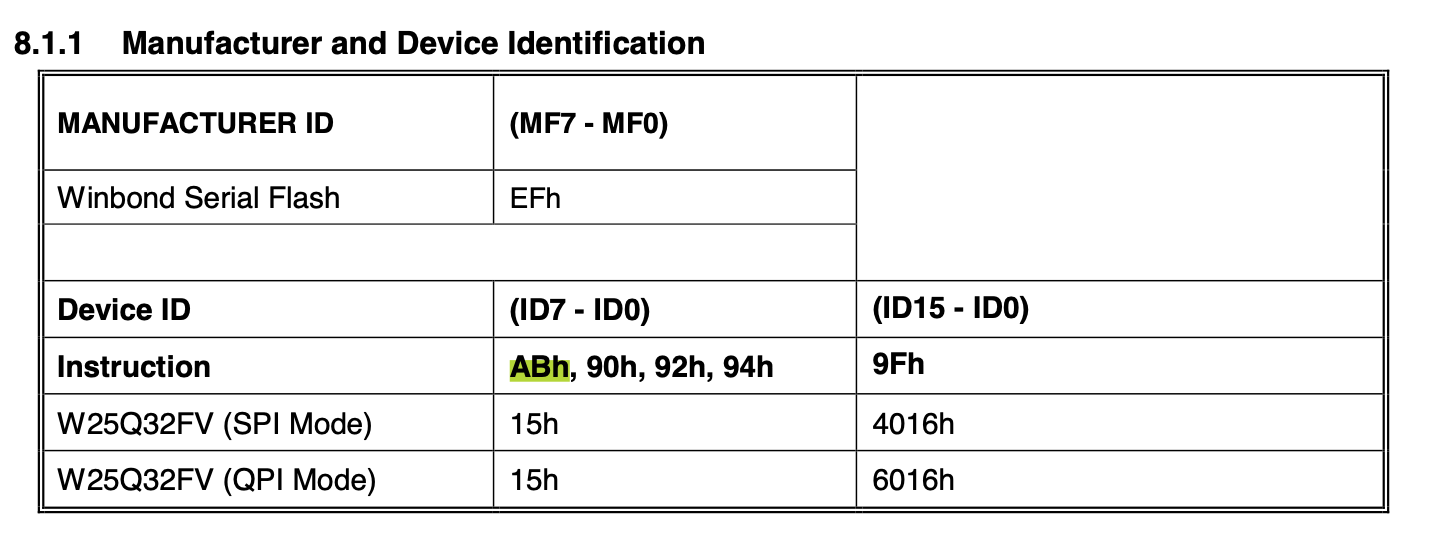

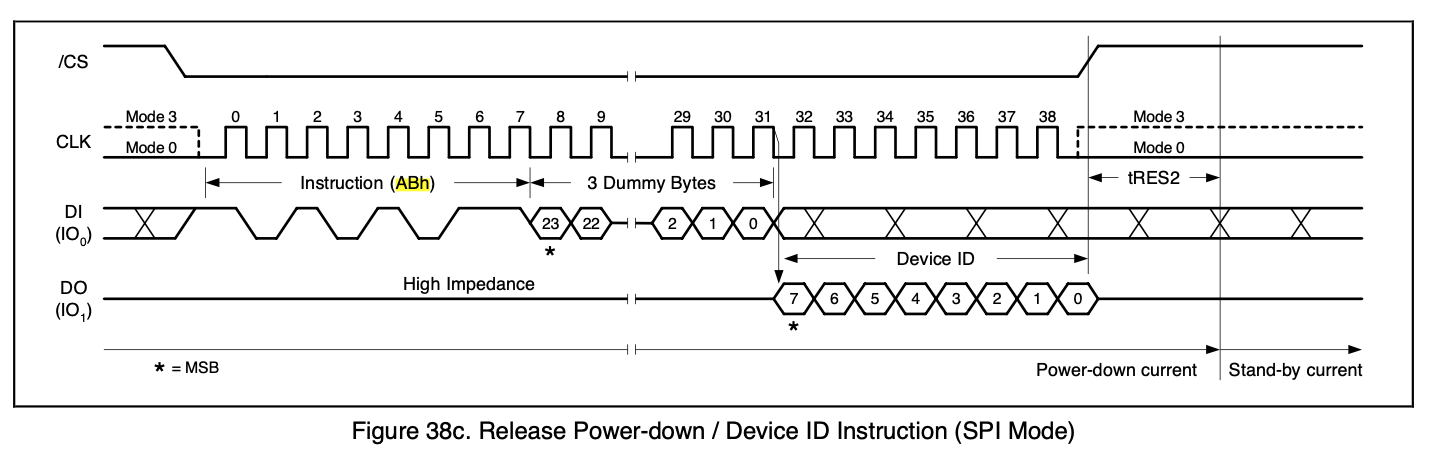

Flash测试，我使用了外部Flash测试模块，芯片为W25Q32FV，用户手册Device ID：0x15. (15h)




        CS = 0;
        SPI_WriteByte(0xAB);

        SPI_WriteByte(0x00);
        SPI_WriteByte(0x00);
        SPI_WriteByte(0x00);

        ID = SPI_ReadByte();
        CS = 1;
